Наименование и обозначение

Количество, шт.

Осциллограф цифровой запоминающий

1

Сетевой кабель

1

Руководство по эксплуатации

1

Пробник-делитель

по числу каналов

Методика поверки ПР-14-2017МП

1

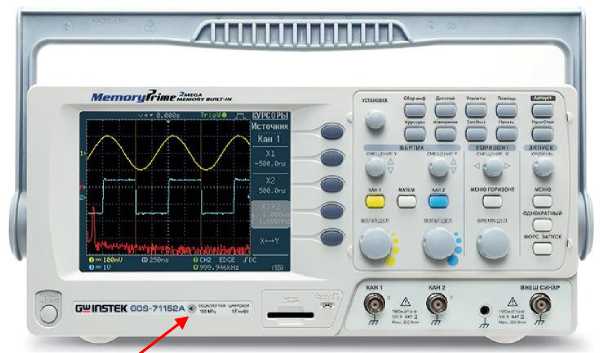

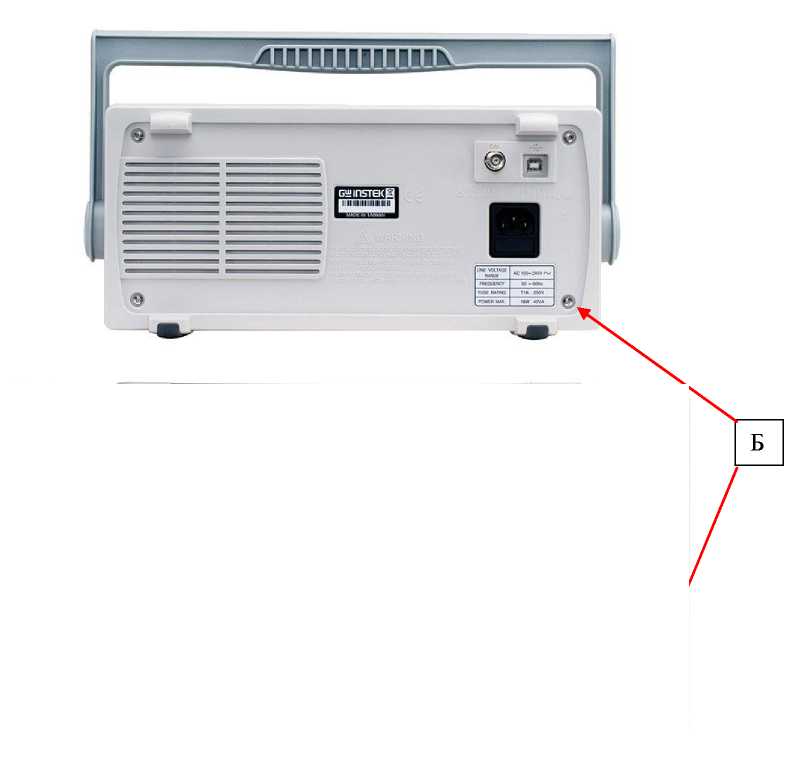

Наименование характеристики

Значение характеристики

GDS-71062A

GDS-71102A

GDS-71152A

1

2

3

4

Полоса пропускания по уровню -3 дБ, МГц

от 0 до 60

от 0 до 100

от 0 до 150

Время нарастания переходной характеристики, нс, не более

5,8

3,5

2,3

Количество каналов

2

2

2

Диапазон установки коэффициентов отклонения, мВ/дел

от 2 до 10000

Пределы допускаемой абсолютной погрешности измерения напряжения постоянного тока при уровне постоянного смещения 0 В, мВ

±(0,03 • |иизм|+0,1 дел-Ко+1),

где иизм - измеренное значение напряжения постоянного тока, мВ,

Ко - значение коэффициента отклонения, мВ/дел

1

2

3

4

Диапазон установки коэффициентов развертки, с/дел

от 1 •IO^-9 до 50

Пределы допускаемой относительной

погрешности частоты опорного генератора, %

±0,01

Максимальная частота дискретизации (для однократного сигнала), МГц

- при включенном одном канале

1000

- при включенных двух каналах

500

Входное сопротивление, Ом

1-10⁶±2-10⁴/ 15 пФ

Напряжение сети питания, В

от 100 до 240

Частота сети питания, Гц

от 47 до 63

Габаритные размеры, мм

310x142x140

Масса, кг

2,5

Рабочие условия применения:

- температура окружающего воздуха, °С

от +0 до +50

- относительная влажность воздуха при 40 °С, %, не более

80

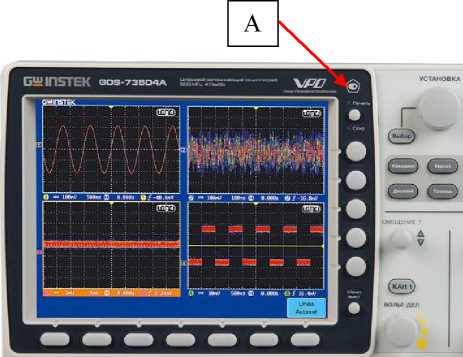

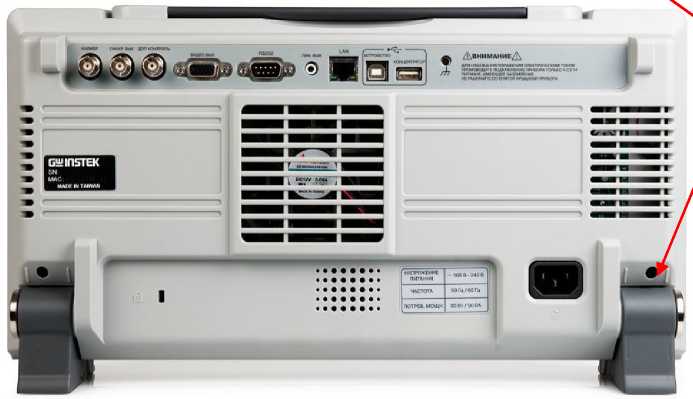

Значение характеристики

Наименование характеристики

GDS-

GDS-

GDS-

GDS-

GDS-

GDS-

GDS-

GDS-

73152

73154

73252

73254

73352

73354

73502А

73504А

1

2

Полоса пропускания

(по уровню минус 3 дБ), МГц

от 0 до 150

от 0 до 250

от 0 до 350

от 0 до 500

Время нарастания переходной

2,3

1,4

1

0,7

характеристики, нс, не более

5

5

~ 5

Количество каналов

2

4

2

4

2

4

2

4

Диапазон установки коэффи-

от 2 до 5000 при входном сопротивлении 1 МОм,

циентов отклонения, мВ/дел

от 2 до 1000 при входном сопротивлении 50, 75 Ом

Пределы допускаемой абсолютно погрешности измерения напряжения постоянного тока при уровне постоянного смещения 0 В, мВ

±(0,03 • |иизм|+0,1дел-Ко+1),

где иизм - измеренное значение напряжения постоянного тока, мВ,

Ко - значение коэффициента отклонения, мВ/дел

Диапазон установки коэффициентов развертки, с/дел

от 1 -10’

⁹ до 100

Пределы допускаемой

относительной погрешности

±0,002

частоты опорного генератора, %

Максимальная частота дискретизации (для однократного сигнала), ГГц

- при включенном одном канале -

2,5

5

2,5

5

5

5

4

4

при включенных двух каналах

- при включенных трех или

1,25

2,5

1,25

2,5

2,5

2,5

2

2

четырех каналах

-

1,25

-

1,25

-

1,25

-

2

1

2

Входное сопротивление, Ом

50, 75, 140⁶±240⁴/ 15 пФ

Напряжение сети питания, В

от 100 до 240

Частота сети питания, Гц

от 48 до 63

Габаритные размеры, мм

400x200x130

Масса, кг

4

Рабочие условия применения:

- температура окружающего воздуха, °С

от +0 до +50

- относительная влажность воздуха при +40 °С, %, не более

80
