Сведения о средстве измерений: 62529-15 Источники питания постоянного тока

Номер по Госреестру СИ: 62529-15
62529-15 Источники питания постоянного тока
(PSB7, PSU7, PSW7)

Назначение средства измерений:
Источники питания постоянного тока серий PSB7, PSU7, PSW7 предназначены для воспроизведения напряжения и силы постоянного тока.

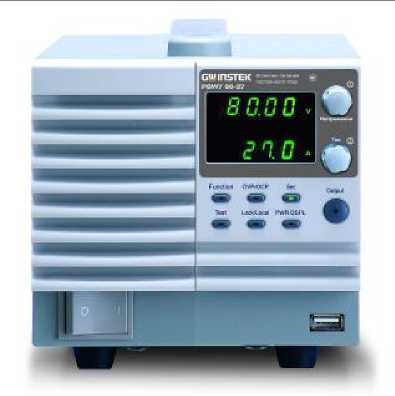

Внешний вид. Источники питания постоянного тока, http://oei-analitika.ru рисунок № 1

Внешний вид.
Источники питания постоянного тока
Рисунок № 1

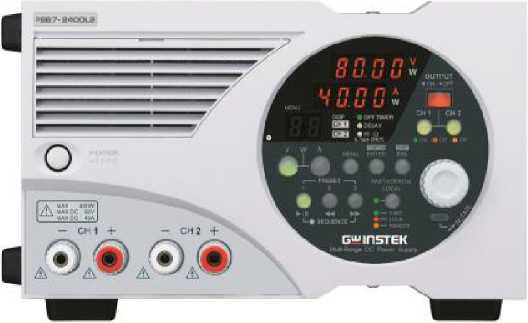

Внешний вид.
Источники питания постоянного тока
Рисунок № 2

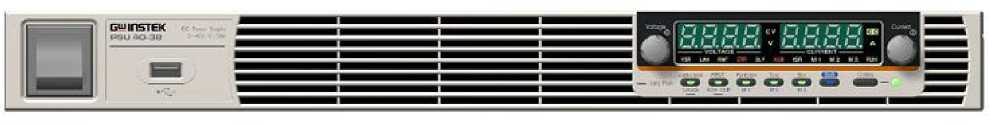

Внешний вид. Источники питания постоянного тока, http://oei-analitika.ru рисунок № 3

Внешний вид.
Источники питания постоянного тока
Рисунок № 3

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства - 30.11.2020
Номер записи - 153650
ID в реестре СИ - 376050
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

PSW7 800-1.44, PSW7 250-9, PSW7 250-4.5, PSW7 250-13.5, PSW7 (800-4,32), PSW 7, PSU7 60-25, PSU7 6-200, PSU7 40-38, PSU7 12.5-120, PSU7, PSB72400L2, PSB7, PSU7, PSW7, PSB7 мод. 2400L2, PSB7 2800L, PSB7 2800H, PSB7 2400L2, PSB7 2400L, PSB7,

Производитель

Изготовитель - Фирма "Good Will Instrument Co., Ltd."
Страна - ТАЙВАНЬ (КИТАЙ)
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

RT_10 Анализ рынка поверки Дальневосточного федерального округа

Исследование "Анализ рынка поверки Дальневосточного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки на территории Дальнего Востока России и Восточной Сибири.

Параметры исследований:

фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
объемы первичных и периодических поверок за период 2017г. по н.в.
фильтр по местам осуществления деятельности
предоставление информации в графическом и табличном видах
детальное рассмотрение деятельности каждой из организаций округа по годам
анализ в разрезе первичных, периодических поверок и видов измерений
количество поверок по типам СИ в динамике по годам
индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
быстрый анализ контрагентов организаций-поверителей
анализ цен на поверку СИ по Фед. округу

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 563
Выдано извещений - 3
Кол-во периодических поверок - 290
Кол-во средств измерений - 305
Кол-во владельцев - 71
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 719 дн.

Приказы РСТ, где упоминается данный тип СИ

№1490 от 2015.11.30 Об утверждении типов средств измерений

№1815 от 2016.11.30 О переоформлении свидетельства об утверждении типа средства измерений № 62529 "Систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ПС 500 кВ "Святогор" и внесении изменений в описание типа

№1174 от 2023.06.06 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (11)

Наличие аналогов СИ: Источники питания постоянного тока (PSB7, PSU7, PSW7)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Good Will Instrument Co., Ltd."

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
19808-07 01.02.2012	Источники питания постоянного тока, GPS-1830D, GPS-1850D, GPS-3030D, GPS-3030DD Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	МП	1 год
29967-05 01.10.2010	Генераторы сигналов специальной формы, SFG-2004, SFG-2104, SFG-2007, SFG-2107, SFG-2010, SFG-2110 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ	1 год
50682-12 07.06.2027	Установки для проверки параметров электрической безопасности , GPT-79801, GPT-79802, GPT-79803, GPT-79804 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	2 года
51562-12 22.10.2017	Осциллографы цифровые, GDS-73152, GDS-73154, GDS-73252, GDS-73254, GDS-73352, GDS-73354, GDS-73502А, GDS-73504А Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	1 год
52379-13 29.12.2027	Источники питания постоянного тока, PSW7 30-36, PSW7 30-72, PSW7 30-108, PSW7 80-13.5, PSW7 80-27, PSW7 80-40.5, PSW7 160-7.2, PSW7 160-14.4, PSW7 160-21.6 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	1 год
55281-13 21.10.2018	Анализаторы спектра, GSP-7930 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	1 год
55897-13 29.10.2029	Источники питания постоянного тока, PSH, SPD Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	1 год
55898-13 29.10.2029	Источники питания постоянного тока, GPC, GPR, GPS, PSM Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	1 год
56370-14 07.12.2029	Осциллографы цифровые запоминающие, GDS-72072, GDS-72074, GDS-72102, GDS-72104, GDS-72202, GDS-72204, GDS-72302, GDS-72304 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	2 года
57773-14 13.05.2029	Вольтметры универсальные цифровые, GDM-78341, GDM-78342 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	1 год
58755-14 06.09.2029	Установки для проверки параметров электрической безопасности , GPT-79601, GPT-79602, GPT-79603, GPT-79612, GPT-79901, GPT-79902, GPT-79903, GPT-79904 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	2 года
60521-15	Источники напряжения постоянного и переменного тока, APS-71102 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	1 год
61767-15 01.10.2021	Шунты токовые, PCS-71000 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	2 года
61813-15 02.10.2021	Источники питания программируемые, Keithley 2260B Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	1 год
62529-15 30.11.2020	Источники питания постоянного тока, PSB7, PSU7, PSW7 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	2 года
68026-17 17.07.2027	Осциллографы цифровые запоминающие, серий GDS-71000B, GDS-72000E, MSO-72000E, MSO-72000EA Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	1 год
68671-17 18.09.2027	Источники питания, серий GPS-7х303A, PPH Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	1 год
68945-17 23.10.2027	Шунты токовые, PCS-71000A Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	1 год
69232-17 14.11.2027	Осциллографы цифровые запоминающие, GDS-71000A, GDS-73000 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	1 год
70936-18 23.04.2028	Осциллографы цифровые запоминающие, серии MDO-72000EX, MDO-72000EG Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	1 год
71516-18 15.06.2029	Измерители иммитанса, LCR-76002, LCR-76020, LCR-76100, LCR-76200, LCR-76300 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	1 год
72372-18 06.09.2029	Измерители электрической мощности, GPM-78213 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	1 год
72917-18 26.10.2024	Анализаторы спектра, GSP-79330 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	1 год
74891-19 23.04.2029	Источники питания постоянного тока, PSU7 100-15, PSU7 150-10, PSU7 300-5, PSU7 400-3.8, PSU7 600-2.6 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	1 год
74887-19 23.04.2029	Источники питания постоянного тока, PFR-7100L, PFR-7100M Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	1 год
74819-19 17.04.2024	Источники питания постоянного тока, PLR7 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	1 год
75131-19 31.05.2029	Источники питания постоянного тока, GPP Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	1 год
75642-19 26.07.2029	Анализаторы спектра, GSP-79330A, GSP-79300B Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	1 год
76099-19 13.09.2029	Тестеры батарей, GBM-73300, GBM-73080 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	1 год
76426-19 18.10.2029	Нагрузки электронные, серий PEL-72000, PEL-73000 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	1 год
76322-19 04.10.2029	Вольтметры универсальные, GDM-79060, GDM-79061 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) )	ОТ МП	1 год

RT_7 Организации-поверители счетчиков электрической энергии (вторичный рынок - периодические поверки)

Стоимость 200 руб. или по подписке

Кто поверяет Источники питания постоянного тока (PSB7, PSU7, PSW7)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2025 году	Первичных поверок	Периодических поверок	Извещений	Для юриков	Для юриков первичные	Для юриков периодические
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258)	РСТ	PSB7 2800L	5		0	5	0	5	0	5
ООО "МИРУАР" (RA.RU.320061)		Источник питания постоянного тока PSW7 800 Источник питания постоянного тока PSW7 800-1.44 Источник питания постоянного тока серии PSU7 мод. PSU7 40-38 Источник питания постоянного тока серии PSW7 мод. PSW7 800-4,32	5		3	2	0	4	3	1
ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246)	РСТ	PSB7 2400L	2		0	1	0	1	0	1
АО "ПРИСТ" (RA.RU.312058)		PSW7 800-1.44 PSU7 60-25 PSW7 800-2.88 PSU7 40-38 PSU7 12.5-120 PSW7 250-13.5 PSB7 2400L PSB7 2800L PSB7 2400L2 PSU7 6-200	92		45	17	2	89	44	17
АО "ЗРТО"		PSW7, мод. PSW7 250-13,5	2		0	0	0	0	0	0
АО "ПРИСТ" (RA.RU.312058)		PSW7 250-9 PSW7 800-4.32 PSB7 2800L PSB7 2400L PSU7 40-38 PSW7 800-2.88 PSB7 2400L2 PSW7 800-1.44 PSU7 60-25 PSU7 12.5-120	67		0	0	0	0	0	0
ООО «МетрЛифтСервис» (RA.RU.314115)		PSW7250-13.5 PSW7 800-4.32	3		0	3	0	3	0	3
АО "ЗРТО" (1513)		PSW7, мод. PSW7 250-13,5	2		0	2	0	0	0	0
ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874)		PSU7	4		0	4	0	4	0	4
АО "АКТИ-МАСТЕР" (RA.RU.311666)		PSW7 800-2.88	9		0	6	0	6	0	6
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)			12		0	0	0	0	0	0
ПАО"СИГНАЛ" (RA.RU.312281)		PSB7 2800L	1		0	1	0	1	0	1
АО "КОНЦЕРН "КАЛАШНИКОВ" (RA.RU.312918)		PSW7 800-4.32 PSW7 250-9	24	2	1	23	1	24	1	23
АО "НПО "КВАНТ" (RA.RU.310627)		Источник питания PSW7 800-4.32 PSW7 (800-4,32) Источники питания постоянного тока PSW7 800-4.32 Источники питания постоянного тока PSV-7(800-4.32) Источники питания постоянного тока PSW-7(800-4.32) Источники питания постоянного тока PSW7 800-4.32	8		0	8	0	8	0	8
ООО "ИНЭКС СЕРТ" (RA.RU.312302)		PSB7 2400L PSW7 800-2.88	2		1	1	0	2	1	1
ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306)	РСТ	PSB7 2400L2 PSB7 мод. 2400L2	3		0	2	0	2	0	2
АО "РИМР" (RA.RU.311661)		PSU7 60-25	2		2	0	0	2	2	0
ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467)	РСТ	PSB7 2400L PSB7 PSB7 2800H PSB7 2800L PSU7 PSW7 800-1.44 мод. PSB7 2400L мод. PSB7 2400L2 PSW 7	62		0	60	0	62	0	60
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483)	РСТ	PSW7 800-4.32 PSU7 60-25 PSB7 2400L2	4		0	4	0	4	0	4
АО "ФНПЦ"ННИИРТ" (RA.RU.312740)		PSB7 2400L PSB7 2800L	4		0	4	0	2	0	2
ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500)	РСТ	PSU7 PSB7, PSU7, PSW7 PSB7	4		0	4	0	4	0	4
ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710)		Источник питания постоянного тока PSU7 12,5-120 Источник питания постоянного тока PSB 2400L Источник питания постоянного тока PSU7 40-38	9		0	8	0	4	0	4
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341)	РСТ	Источники питания постоянного тока PSB7, PSU7, PSW7 нет модификации PSB7 2800H PSB7 2800L PSW7 800-1.44 PSB7 2400L PSB7 2400L2 PSW7 800-2.88 PSU7 12.5-120 PSU7 40-38	84		0	81	0	49	0	49
АО "НПО АВТОМАТИКИ" (RA.RU.313111)		Нет модификации	12		0	12	0	12	0	12
АО "НПП "ЗАВОД ИСКРА" (RA.RU.310560)		PSB72400L2 PSB7 2400L2	31		0	21	0	31	0	21
АО "ПриСТ" (RA.RU.312058)		PSW7 250-13.5 PSB7 2400L2 PSW7 800-1.44 PSB7 2800H PSB7 2800L PSU7 6-200 PSU7 40-38 PSU7 60-25 PSW7 800-2.88 PSB7 2400L	84		0	0	0	0	0	0
АО "ВПК "НПО МАШИНОСТРОЕНИЯ" (РОСС СОБ 3.00218.2014)		PSU7 40-38	2		0	2	0	1	0	1
ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500)	РСТ	PSB7 2400L2	1		0	0	0	0	0	0
ФБУ "РЯЗАНСКИЙ ЦСМ" (56)	РСТ		1		0	0	0	0	0	0
ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246)	РСТ	PSB7, PSU7, PSW7	1		0	0	0	0	0	0
ООО "Профигрупп" (РОСС RU.0001.310158)		PSW78027	1		0	0	0	0	0	0
ФБУ «Пензенский ЦСМ» (RA.RU.311246)	РСТ	PSB7, PSU7, PSW7	1		0	0	0	0	0	0
АО "НПП "Салют-27" (RA.RU.310658)		PSU7	2		0	2	0	2	0	2
ООО "КИА" (РОСС RU.0001.310033)		PSB7 2800L	1		0	1	0	1	0	1
ФГУП "КОМБИНАТ "ЭЛЕКТРОХИМПРИБОР" (RA.RU.312055)		PSW7 800-1.44 (принадлежит 102)	1		0	1	0	1	0	1
ФГУП "ВНИИФТРИ" (RA.RU.311478)	РСТ	серия PSU7: PSU7 60-25	2		0	2	0	2	0	2
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315)	РСТ	PSU7 40-38	4		0	4	0	4	0	4
АО "ОБУХОВСКИЙ ЗАВОД" (1513)		PSW7, мод. PSW7 250-13,5	3		0	3	0	0	0	0
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501)		PSW7 250-9 PSU7 60-25	2		0	2	0	2	0	2
ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341)		PSU7 12.5-120 PSW7 800-1.44	2		0	2	0	0	0	0
ООО "ЦМ" (RA.RU.310581)		мод. PSW7 800-4.32	1	1	0	1	0	1	0	1
АО "ММЗ" (RA.RU.311607)		PSU7 12.5-120	1		0	1	0	0	0	0

Стоимость поверки Источники питания постоянного тока (PSB7, PSU7, PSW7)

Организация, регион	Стоимость, руб	Средняя стоимость
ФБУ Воронежский ЦСМ Воронежская область	1849	3556
ФБУ Пензенский ЦСМ Пензенская область	4118	3556
ФБУ Коми ЦСМ Республика Коми	5491	3556
ФБУ Рязанский ЦСМ Рязанская область	2980	3556
ФБУ Рязанский ЦСМ Рязанская область	3275	3556

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации.

Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в руководствах по эксплуатации.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока серий PSB7, PSU7, PSW7

1. ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний.
2. ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
3. ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
4. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Г10^-16до 30 А.
5. Техническая документация фирмы «Good Will Instrument Co., Ltd.», Тайвань.

Поверка

осуществляется по документу МП 62529-15 «Источники питания постоянного тока серий PSB7, PSU7, PSW7. Методика поверки», утвержденному ФГУП «ВНИИМС» в сентябре 2015 г.

Средства поверки: вольтметр универсальный В7-78/1 (Госреестр № 52147-12), шунт токовый АКИП-7501 (Госреестр № 49121-12), микровольтметр В3-57 (Госреестр № 7657-80), нагрузка электронная АКИП-1303 (Госреестр № 38205-08), нагрузки электронные серий АКИП-1320, АКИП-1330, АКИП-1340 (Госреестр № 57756-14), нагрузки электронные АКИП серий 1350, 1360 (Госреестр № 60110-15).

Изготовитель

Фирма «Good Will Instrument Co., Ltd.», Тайвань
Адрес: No.7-1, Jhongsing Road, Tucheng Dist., New Taipei City 236, Taiwan
Тел./факс: +886-2-2268-0389/ +886-2-2268-0639
Web-сайт: http://www.gwinstek.com

Заявитель

ЗАО «ПриСТ», г. Москва
Адрес: 109444 г. Москва, ул. Ташкентская, д. 9
Тел./факс: +7(495) 777-55-91/ +7(495) 633-85-02
Web-сайт: http://www.prist.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru

По принципу действия источники питания постоянного тока серий PSB7, PSU7, PSW7 (далее - источники) относятся к программируемым импульсным источникам питания. Принцип формирования постоянного напряжения построен на ВЧ преобразователе. Управление и контроль режимов работы источников осуществляется встроенным микроконтроллером. Установка выходных параметров осуществляется с помощью функциональных клавиш и/или поворотного переключателя, расположенных на лицевой панели источников.

Источники выпускаются в виде трех серий, отличающихся конструктивным исполнением, и ряде модификаций, отличающихся максимальной выходной мощностью; диапазонами установки выходных параметров - напряжения и тока, наличием дополнительных режимов.

Модификации источников:

- серия PSB7: PSB7 2400L, PSB7 2800L, PSB7 2400L2, PSB7 2400H, PSB7 2800H, PSB7 2800LS;
- серия PSU7: PSW7 250-4.5, PSW7 250-9, PSW7 250-13.5, PSW7 800-1.44, PSW7 800-2.88, PSW7 800-4.32
- серия PSW7: PSU7 6-200, PSU7 12.5-120, PSU7 20-76, PSU7 40-38, PSU7 60-25.

Все модификации источников имеют один выходной канал, кроме модификации PSB7 2400L2, которая имеет два независимых канала. Значения параметров нормируются для каждого канала независимо друг от друга.

Источники оснащены цифровыми измерителями напряжения и тока (кроме модификации PSB7 2800LS), которые позволяют контролировать одновременно оба параметра. Конструкция источников питания обеспечивает защиту от перегрузок, короткого замыкания на выходе и перегрева.

На передней панели источников расположены: кнопка включения питания; дисплей для отображения значений напряжения и тока на выходе (кроме модификации PSB7 2800LS); вращающийся регулятор (в серии PSU7 - два регулятора) для установки выходных параметров; функциональные кнопки; кнопка включения/отключения выхода; выходные разъемы (для серий PSU7, PSW7 и модификации PSB7 2800LS выходные разъемы расположены на задней панели), интерфейс USB (в модификация серий PSU7 и PSW7).

На задней панели источников расположены: разъем сети питания; интерфейсы дистанционного управления, клеммы для четырехпроводного подключения нагрузки, выходные клеммы источников серии PSW7 и выходные клеммы источников других серий. В зависимости от модификации источников, разъемы и клеммы на задней панели могут отличаться конструкцией и расположением.

Общий вид источников приведен на рисунке 1.

Для предотвращения несанкционированного доступа к внутренним частям источников предусмотрена пломбировка одного из винтов на задней панели.

Внешний вид. Источники питания постоянного тока (PSB7, PSU7, PSW7), http://oei-analitika.ru

Серия PSB7

Серия PSU7

Серия PSW7

Рисунок 1 - Общий вид источников

Комплектность источников питания постоянного тока серий PSB7, PSU7, PSW7 приведена в таблице 3.

Таблица 3 - Комплектность

Наименование	Количество	Примечание
Источник питания	1 шт.	По заказу
Кабель питания	1 шт.	Кроме серии PSU7
Руководство по эксплуатации	1 экз.
Методика поверки	1 экз.

приведены в таблицах 1, 2.

Таблица 1 - Метрологические характеристики источников питания постоянного тока серий PSB7, PSU7, PSW7

Модификация	Диапазон установки выходного напряжения, В	Диапазон установки выходного тока, А	Максимальная выходная мощность, Вт	Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, мВ ⁵⁾	Пределы допускаемой основной абсолютной погрешности воспроизведения силы выходного тока, мА ⁶⁾
PSB7 2400L	0 - 80	0 - 40	400	± (0,002^/Пуст + 20)	± (0,003^1уст + 20)
PSB7 2800L⁷⁾	0 - 80	0 - 80	800	± (0,002^/Пуст + 20)	± (0,003-1уст + 20)
PSB7 2400L2⁸⁾	0 - 80	0 - 60	800	± (0,002^/Пуст + 20)	± (0,003-1уст + 20)
PSB7 2400H	0 - 800	0 - 38	400	± (0,002^/Пуст + 200)	± (0,003-1уст + 20)
PSB7 2800H	0 - 800	0 - 25	800	± (0,002^/Пуст + 200)	± (0,003-1уст + 20)
PSB7 2800LS⁹⁾	0 - 80	0 - 80	800	-	-
PSU7 6-200	0 - 6	0 - 200	1200	± (0,001-иуст + 12)	± (0,002^1уст + 600)
PSU7 12.5-120	0 - 12,5	0 - 120	1500	± (0,001-иуст + 25)	± (0,002-1уст + 360)
PSU7 20-76	0 - 20	0 - 76	1520	± (0,001-иуст + 40)	± (0,002-1уст + 228)
PSU7 40-38	0 - 40	0 - 38	1520	± (0,001-иуст + 80)	± (0,002-1уст + 114)
PSU7 60-25	0 - 60	0 - 25	1500	± (0,001-иуст + 120)	± (0,002-1уст + 75)
PSW7 250-4.5	0 - 250	0 - 4,5	360	± (0,001-иуст + 200)	± (0,00Ь1уст + 5)
PSW7 250-9	0 - 250	0 - 9	720	± (0,001-иуст + 200)	± (0,001-1усг + 10)
PSW7 250-13.5	0 - 250	0 - 13,5	1080	± (0,001-иуст + 200)	± (0,001-1уст + 20)
PSW7 800-1.44	0 - 800	0 - 1,44	360	± (0,001-иуст + 400)	± (0,00Ь1уст + 2)
PSW7 800-2.88	0 - 800	0 - 2,88	720	± (0,001-иуст + 400)	± (0,00Ь1уст + 4)
PSW7 800-4.32	0 - 800	0 - 4,32	1080	± (0,001-иуст + 400)	± (0,00Ь1уст + 6)

Продолжение таблицы 1

Модификация	Пульсации выходного напряжения, _мВ ¹⁾	Пульсации выходного тока, мА ¹⁾	Нестабильность выходного напряжения при изменении напряжения питания ^{2) , 5)}, мВ	Нестабильность выходного тока при изменении напряжения питания ²⁾’ ⁶⁾, мА	Нестабильность выходного напряжения при изменении тока нагрузки ³⁾ ’ ⁵⁾, мВ	Нестабильность выходного тока при изменении напряжения на нагрузке ⁴⁾ ’ ⁶⁾, мА
PSB7 2400L	4	30	± (0,0001-иуст + 2)	± (0,0001-1уст + 2)	± (0,000Ьиуст + 3)	± (0,0001-1уст + 23)
PSB7 2800L⁷⁾	6	60	± (0,0001-иуст + 2)	± (0,0001-1уст + 2)	± (0,000Ьиуст + 3)	± (0,0001-1уст + 23)
PSB7 2400L2⁸⁾	4	30	± (0,0001-иуст + 2)	± (0,0001-1уст + 2)	± (0,000Ьиуст + 3)	± (0,0001-1уст + 18)
PSB7 2400H	20	15	± (0,0001-иуст + 20)	± (0,0001-1уст + 10)	± (0,000Ьиуст + 30)	± (0,0001-1уст + 12,6)
PSB7 2800H	25	20	± (0,0001-иуст + 20)	± (0,0001-1уст + 10)	± (0,000Ьиуст + 30)	± (0,0001-1уст + 10)
PSB7 2800LS⁹⁾	-	-	-	-	-	-
PSU7 6-200	8	400	± 2,6	± 22	± 2,6	± 45
PSU7 12.5-120	8	240	± 3,25	± 14	± 3,25	± 29
PSU7 20-76	8	152	± 4	± 9,6	± 4	± 20,2
PSU7 40-38	8	95	± 6	± 5,8	± 6	± 12,6
PSU7 60-25	8	75	± 8	± 4,5	± 8	± 10
PSW7 250-4.5	15	10	± 128	± 9,5	± 130	± 9,5
PSW7 250-9	15	20	± 128	± 14	± 130	± 14
PSW7 250-13.5	15	30	± 128	± 18,5	± 130	± 18,5
PSW7 800-1.44	30	5	± 403	± 6,44	± 405	± 6,44
PSW7 800-2.88	30	10	± 403	± 7,88	± 405	± 7,88
PSW7 800-4.32	30	15	± 403	± 9,32	± 405	± 9,32

Примечания:

¹⁾ Для моделей с максимальным выходным напряжением от 6 до 20 В значение нормировано в диапазоне от 2 В и до 100 % диапазона выходного напряжения. Для остальных моделей - в пределах от 10 до 100 % диапазона выходного напряжения или тока.
²⁾ При напряжении питания от 90 до 132 В или от 170 до 265 В с постоянной нагрузкой.

³⁾ При изменении тока нагрузки от 0 до 100 % и подключении точки обратной связи.
⁴⁾ При постоянном напряжении питания и изменении напряжения на нагрузке от 10 до 100 %.
⁵⁾ UycT. - установленное на выходе значение напряжения.
⁶⁾ 1уст. - установленное на выходе значение силы тока.
⁷⁾ Источник PSB7 2800L имеет как независимый режим работы, так и совместный с источниками PSB7 2800LS (параллельное включение). При совместной работе значения нестабильности и пульсаций увеличивается в N раз, где N - количество параллельно включенных источников. Максимальное число параллельно включенных источников 4 (вместе с управляющим блоком PSB7 2800L).
⁸⁾ Источники имеют два независимых канала. Значения параметров нормируются для каждого канала при их независимой работе.
⁹⁾ Источник PSB7 2800LS имеет режим работы только совместно с PSB7 2800L (параллельное включение).

Таблица 2 - Общие технические характеристики источников питания постоянного тока серий PSB7, PSU7, PSW7

Характеристика	Значение
Напряжение питания: - номинальное, В	110/220 (50/60 Гц)
- рабочее, В	85 - 265 (50/60 Гц)
Габаритные размеры (длинахширинахвысота), мм: - PSB7 2400L, PSB7 2800L, PSB7 2400L2, PSB7 2400H, PSB7 2800H, PSB7 2800LS	210х124х290
- PSW7 250-4.5, PSW7 800-1.44	71х124х350
- PSW7 250-9, PSW7 800-2.88	142х124х350
- PSW7 250-13.5, PSW7 800-4.32	214х124х350
- PSU7 6-200, PSU7 12.5-120, PSU7 20-76, PSU7 40-38, PSU7 60-25	423x44x433
Масса, кг - PSW7 250-4.5, PSW7 800-1.44	3
- PSB7 2400L, PSB7 2400H, PSW7 250-9, PSW7 800-2.88	5
- PSB7 2800L, PSB7 2400L2, PSB7 2800H, PSB7 2800LS, PSW7 30-108, PSW7 80-40.5, PSW7 160-21.6	7
- PSU7 6-200, PSU7 12.5-120, PSU7 20-76, PSU7 40-38, PSU7 60-25	8,7
Нормальные условия применения: - температура окружающего воздуха, °С	от 15 до 25
- относительная влажность, %	от 30 до 80
Рабочие условия применения: - температура окружающего воздуха, °С	от 0 до 50
- относительная влажность (при температуре плюс 35 °С), %	до 80

Техническая поддержка
