Наименование

Обозначение

Количество

Измеритель

LCR-76xxx

1 шт.

Комплект принадлежностей: сетевой шнур измерительный кабель (Кельвин: 4xBNC/ 2 «крокодила»)

LCR-06A (LCR-06B)

1 шт.

1 шт.

Руководство по эксплуатации (на CD диске)

-

1 экз.

Программное обеспечение (на CD диске)

LCR-6000 Series

1 экз.

Методика поверки

МП 2202-0060-2016

1 экз.

Наименование характеристики

Значение

LCR-76002

LCR-76020

LCR-76100

LCR-76200

LCR-76300

Диапазон рабочих частот, Гц

от 10 Гц до

2 кГц

от 10 Гц до

20 кГц

от 10 Гц до

100 кГц

от 10 Гц до

200 кГц

от 10 Гц до

300 кГц

Пределы допускаемой относительной погрешности установки частоты, %

±0,01

Измеряемые параметры

Z, Rs, Rp, Rdc, X, G B, Y, Cs, Cp, Ls, Lp, D, Q, 9

Диапазон измерений

(в зависимости от частоты)

Z, RS, RP,X, Ом

от 0,01 до V10⁷

Rdc, Ом

от 0 до V10⁷

Y, G B, См

от Р10'⁷ до 100

9, градус

от - 180 до 180

9, радиан

от -3,14 до 3,14

Cs, Cp, Ф

от Р10'¹² до 0,1

Ls, Lp, Гн

от Р10'⁷ до Г10⁴

D

от Г10'⁴ до 10

Q

от 1 до 300

Диапазон показаний

^Z,    ^rp, Rdc, ^X, ^Ом

от 0,00001 до 99,999940⁶

Y, G B, См

от 0,0140'⁹ до 999,999

9, градус

от -179,999 до 179,999

9, радиан

от -3,14159 до 3,14159

Cs, Cp, Ф

от 0,0000140'¹² до 9999,9940'³

Ls, Lp, Гн

от 0,0000Р10'⁶ до 9999,99

D

от 0,00001 до 9,99999

Q

от 0,00001 до 99999,9

Пределы допускаемой относительной погрешности измерений (Ae) по Z, Rs, Rp, Cs, Cp, Ls, Lp, %

если D <0,1 и Q <0,1

A,=±[A• Ar+ fa +Kb+Kf)■ 100 +Kl]• Kc *

Пределы допускаемой абсолютной погрешности измерений (De) по D: если D <0,1 если D >0,1

De=±(A_e /100)

De=±(A-/100)^(1 + Dx )

Пределы допускаемой абсолютной погрешности измерений (Qe) по Q: если Q ■ D_e< 1

Q=± ^Q D

1 ± Qx • De

Пределы допускаемой абсолютной погрешности измерений (0_e) по 0, градус

0 e= _±

^e     n 100

Пределы допускаемой относительной погрешности измерений по Rdc, %

±0,05**

Наименование характеристики

Значение

LCR-76002 LCR-76020 LCR-76100 LCR-76200 LCR-76300

Уровень тест-сигнала (напряжение постоянного тока), В

± 1

Уровень тест-сигнала (напряжение переменного тока), В

от 0,01 до 2

Уровень тест-сигнала (сила переменного тока), мА

от 0,1 до 20

Выходное сопротивление источника сигнала, Ом

30, 50, 100

Нормальные условия измерений:

-температура окружающей среды, °С

-относительная влажность воздуха, %, не более -атмосферное давление, кПа

от +18 до +28

70

от 84 до 106,7

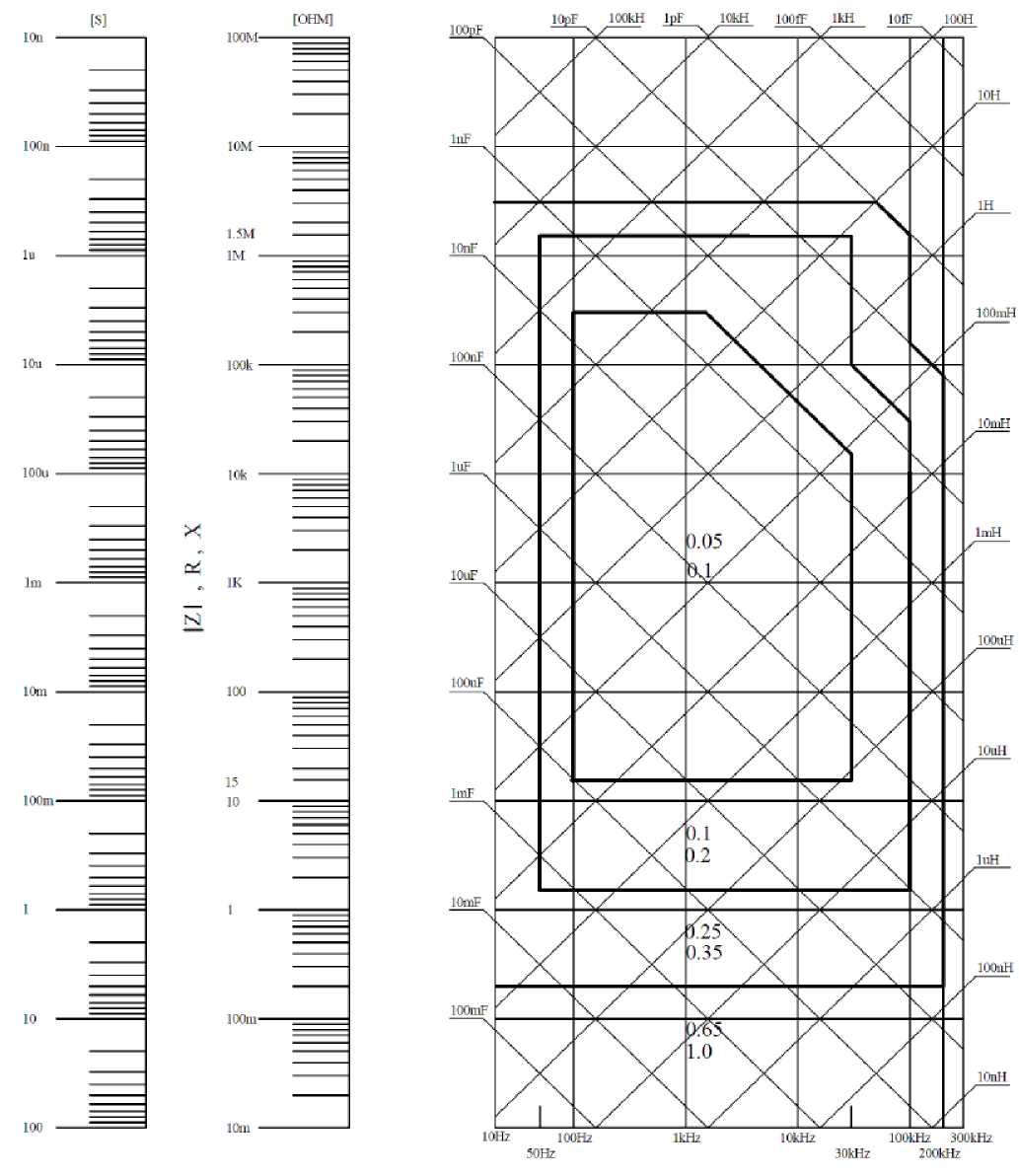

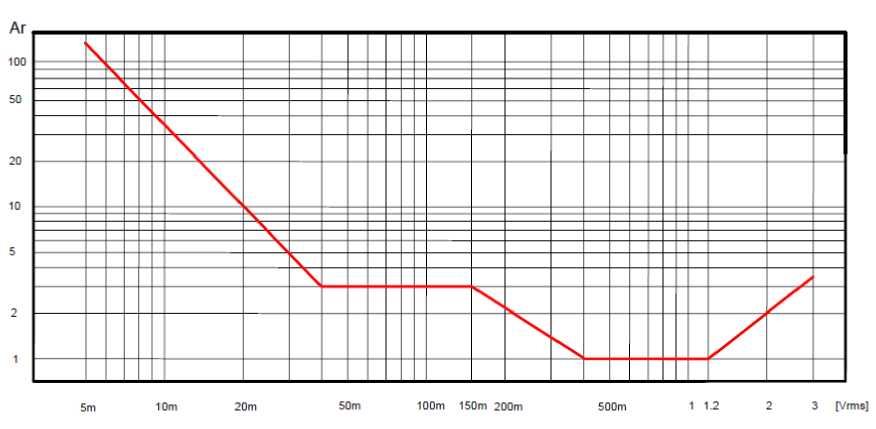

* где A - базовая погрешность (см. рисунок 3); Ar - поправочный коэффициент по уровню тест-сигнала (см. рисунок 4); Ka, Kb - коэффициенты коррекции импеданса (см. таблицу 4); Kf - коэффициент коррекции «open/short»; KL - коэффициент длины кабеля; KC - коэффициент зависимости от температуры (указаны в таблице 5).

Если при измерениях D > 0,1; Q > 0,1, пределы допускаемой погрешности Ae следует умножить на V1 + D² (при измерении C и L) или на V^{1 + Q 2} (при измерении R).

** в диапазоне электрического сопротивления от 0 до 312 кОм. Свыше 312 кОм погрешность не нормируется

Наименование характеристики

Значение

LCR-76002

LCR-76020

LCR-76100

LCR-76200

LCR-76300

Параметры электрического

питания

от 100 до 240

-напряжение переменного тока, В -частота переменного тока, Гц

от 50 до 60

Потребляемая мощность, В^А, не более

30

Габаритные размеры, мм, не более

265

-длина

312

-ширина

107

-высота

Масса, кг, не более

3

Рабочие условия эксплуатации:

- температура окружающей среды, °С

от 0 до +50

- относительная влажность,

не более, %

70

- атмосферное давление, кПа

от 84 до 106,7

Средний срок службы, лет

10

Средняя наработка на отказ, ч

10000

Режимы измерения

Частота измерений

Ka

Kb

«Slow»

«Medium»

fm < 100 Гц

i¹ •^10-3 w ²⁰⁰ V   fi⁰oj

1 \Zm 1 J I    Vs J Г \fm J

Z

Z m

|.(...^0-9 )■[.^- V⁰).(

\ _- [100 J _ч M ^fm J

100 Гц < fm <

100 кГц

' 1 • 10

4  \^Zm

-3 J

J

■i--:

\Zm

|-⁽-¹⁰ -⁹ >⁾1^- V^{0 J}

f_m >100 кГц

( 1 • 10 ' J

2 - ? J

\Zm

I'.^{10 - 9 ))1 -} V^{0 J}

Z \ 1 -m

\

«Fast»

fm<100 Гц

( 2,5 • 1 Z

\ Z m

0 ³ L 400 J , Fl00 -i— -11 -— I- 1+—

[     V \       V f

1 J \       s \ \     \ J m J

Zm|

'(²'^{1C -9}) - У J.

"1 - I1C0 J

1 ^fm J

100 Гц < fm <

100 кГц

(

2,5 • 1C

\Z_m

)^-3

J(-" I

Zm|

^{-9 )}|¹ -¹⁰⁰ J

f_m >100 кГц

(

2,5 • 1C l^Z«

-³'

№ - ? j

Zm|

•⁽1o^-9 )1 - 0 J

Наименование коэффициента

Дополнительные условия

Значения коэффициентов

Коэффициент зависимости от температуры (Kc)

При использовании в диапазоне температур, °С: от 0 до +5 включительно свыше +5 до +8 включительно свыше +8 до +18 включительно свыше +18 до +28 включительно свыше +28 до +38 включительно свыше +38 до +50 включительно

6

4

2

1

2

4

Коэффициент коррекции «open/short» (K_f)

Выбранная измерительная частота соответствует частоте автоматической настройки «open/short» (см. таблицу 6)

0

Выбранная измерительная частота не соответствует частоте автоматической настройки «open/short» (см. таблицу 6)

0,0003

Коэффициент длины измерительного кабеля (KL)

Напряжение тестового сигнала <1,5 B: длина кабеля, м

0

1

2

0

2,5-10-²-(1 + 0,5 ■ fm )

5-10^-2-(1 + 0,5 ■ fm )

Напряжение тестового сигнала >1,5 B: длина кабеля, м

0

1

2

0

2,5-10^-2-(1 + 0,9 ■ f_m)

5-10-² -(1 + 1,1-fm )

где , f_m - частота измерительного сигнала в килогерцах

10

12

15

20

25

30

40

50

60

80

100

120

150

200

250

300

400

500

600

800

1k

1,2k

1,5k

2k¹

2,5k

3k

4k

5k

6k

8k

10k

12k

15k

20k²

25k

30k

40k

50k

60k

80k

100k³

120k

150k

200k⁴

300k⁵

Примечание:

• 1 - максимальная частота для модели LCR-76002;

• 2 - максимальная частота для модели LCR-76020;

• 3 - максимальная частота для модели LCR-76100;

• 4 - максимальная частота для модели LCR-76200;

• 5 - максимальная частота для модели LCR-76300.
