Номер по Госреестру СИ: 61813-15
61813-15 Источники питания программируемые
(Keithley 2260B)
Назначение средства измерений:
Источники питания программируемые серии Keithley 2260B (далее - источники питания) предназначены для воспроизведения стабилизированных значений напряжения и силы постоянного тока на резистивной нагрузке.
Внешний вид.
Источники питания программируемые
Рисунок № 1
Программное обеспечение
Программное обеспечение, установленное на встроенный микроконтроллер, выполняет функции управления режимами, обработки и представления измерительной информации. Калибровочные константы хранятся в энергонезависимой памяти микроконтроллера.
Уровень защиты от непреднамеренных и преднамеренных изменений - «низкий» по Р 50.2.077-2014 (класс риска “A” по WELMEC 7.2, Issue 5).
Идентификационные данные программного обеспечения приведены в таблице 1.
место пломбирования (краска под винт)

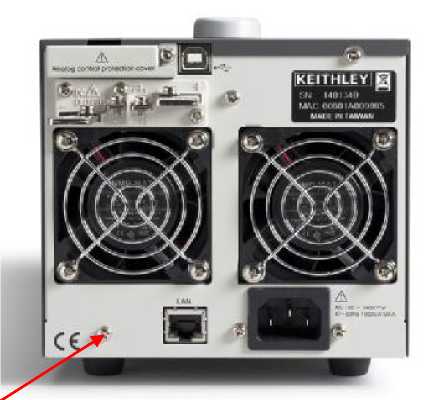

Рисунок 2 - Задняя панель моделей с мощностью до 360 Вт

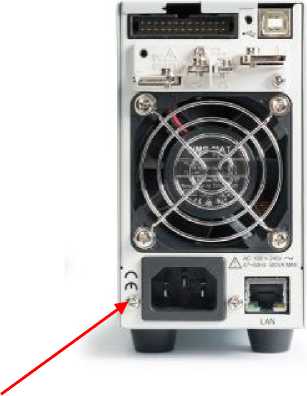

место пломбирования (краска под винт) Рисунок 3 - Задняя панель моделей с мощностью до 720 Вт
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
идентификационное наименование |
2260B Firmware |
идентификационный номер версии |
V01.53 и выше |
Знак утверждения типа
Знак утверждения типананосится на боковую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в документе «Источники питания программируемые Keithley 2260B. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к источникам питания программируемым серии Keithley 2260B
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 •IO-16 30 А.
ГОСТ Р 51522.1-2011 (МЭК 61326-1:2005). Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Часть 1. Общие требования и методы испытаний.
ГОСТ 12.2.091-2012 (IEC 61010-1:2001). Безопасность электрического оборудования для измерения, управления и лабораторного применения. Часть 1. Общие требования.
Поверка
Поверкаосуществляется по документу KI-2260B-2015 МП «Источники питания программируемые серии Keithley 2260B. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.07.2015 г.
Средства поверки указаны в таблице 4.
Таблица 4 - Средства поверки
Наименование и требования к метрологическим характеристикам |
Рекомендуемое средство поверки и его метрологические характеристики |
вольтметр постоянного напряжения абсолютная погрешность измерения напряжения U от 3 мВ до 100 мВ не более ± (340AU + 10 мкВ); от 7 до 100 В не более ± (240’4^U + 2 мВ) |
мультиметр цифровой Keithley 2000 абсолютная погрешность измерения постоянного напряжения U от 3 мВ до 100 мВ не более ± (340AU + 3,5 мкВ); от 7 до 100 В не более ± (4,5-10’5-U + 0,6 мВ) |
мера сопротивления 0,001 Ом относительная погрешность сопротивления не более ± 0,02 %; максимальная мощность 1,5 Вт |
катушка электрического сопротивления Р310 0,001 Ом класс точности 0,02; максимальная мощность 3 Вт |
мера сопротивления 0,0001 Ом (для модели 2260B-30-72) относительная погрешность сопротивления не более ± 0,05 %; максимальная мощность 1 Вт |
катушка электрического сопротивления Р323 0,0001 Ом класс точности 0,05; номинальная мощность 10 Вт |
нагрузка электронная абсолютная погрешность установки силы тока I от 1 до 72 А не более ± (b10’2^I + 500 мА); абсолютная погрешность установки напряжения U от 3 до 80 В не более ± (b10’2^U + 500 мВ) |
нагрузка электронная программируемая B&K Precision 8514 абсолютная погрешность установки силы тока I от 0 до 240 А не более ± (2^10’3^I + 360 мА); абсолютная погрешность установки напряжения U от 0 до 120 В не более ± (540’4^U + 30 мВ) |
Изготовитель
Фирма Good Will Instrument Co., Ltd., Тайвань;
Адрес: No.7-1, Jhongsing Road., Tucheng Dist., New Taipei City 236, Taiwan; тел. +886-2-2268-0389, факс +886-2-2268-0639
Заявитель
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер») Адрес: 127254, Москва, Огородный проезд, д. 5, стр. 5;
тел./факс (495)926-71-85, e-mail post@actimaster.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail: office@vniims.ru, www.vniims.ru
Источники питания выполнены по импульсной схеме. Регулировка напряжения или силы тока осуществляется вручную с лицевой панели либо дистанционно от внешнего компьютера через интерфейс USB, LAN, GPIB (c адаптером USB-GPIB). Значения установленных величин отображаются на цветном жидкокристаллическом дисплее. Предусмотрена защита от перегрузки по напряжению и току, имеется возможность регулировки времени нарастания и спада напряжения и силы тока в нагрузке.
Источники питания в серии имеют две модели с максимальной выходной мощностью 360 Вт и две модели с максимальной выходной мощностью 720 Вт.
Конструктивно источники питания выполнены в виде моноблока в настольном исполнении. Общий вид изображен на рисунке 1, вид задней панели - на рисунках 2 и 3.
место размещения знака утверждения типа и знака поверки

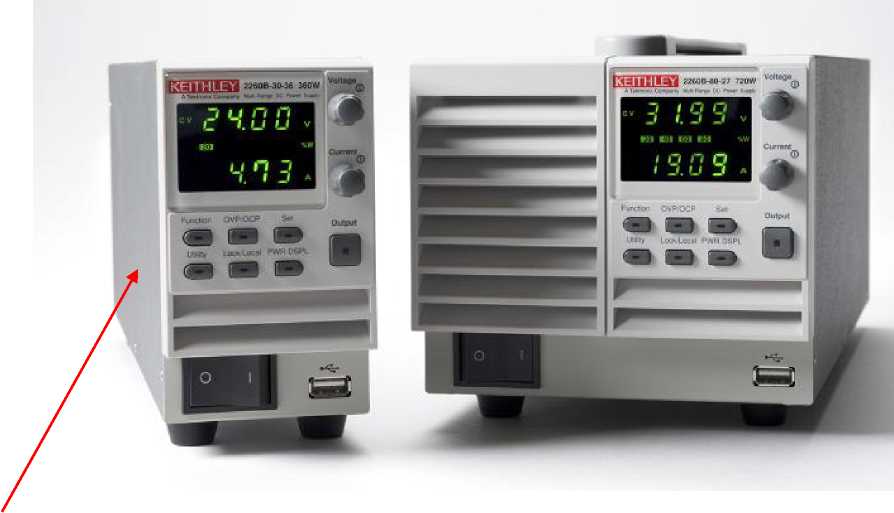

Рисунок 1 - Общий вид источников питания программируемых серии Keithley 2260B (слева - модель с мощностью до 360 Вт, справа - модель с мощностью до 720 Вт)
Таблица 3 - Комплектность источников питания
Наименование и обозначение |
Кол-во |
Источник питания программируемый Keithley |
1 шт. по |
2260B-30-36 / 2260B-80-13 / 2260B-30-72 / 2260B-80-27 |
заказу |
Кабель сетевой |
1 шт. |
Комплект принадлежностей (кабели, клеммные винты, болты и шайбы, воздушный фильтр, заглушка разъема, защитная клеммная крышка) |
1 шт. |
Кабель USB |
1 шт. |
Компакт-диск с документацией |
1 шт. |
Руководство по эксплуатации (на компакт-диске) |
1 шт. |
Методика поверки. KI-2260B-2015 МП |
1 шт. |
представлены в таблице 2.
Таблица 2 -
Наименование характеристики |
Значение |
1 |
2 |
диапазон воспроизведения напряжения, В | |
2260В-30-36, 2260В-30-72 |
от 0 до 30 |
2260В-80-13, 2260В-80-27 |
от 0 до 80 |
диапазон воспроизведения силы тока, А | |
2260В-30-36 |
от 0 до 36 |
2260В-30-72 |
от 0 до 72 |
2260В-80-13 |
от 0 до 13,5 |
2260В-80-27 |
от 0 до 27 |
разрешение индикации |
4 разряда |
максимальная выходная мощность | |
2260В-30-36, 2260В-80-13 |
360 Вт |
2260В-30-72, 2260В-80-27 |
720 Вт |
уровень пульсаций напряжения в диапазоне частот до 1 МГц, типовое значение, не более | |
2260В-30-36, 2260В-80-13 |
60 мВ п-п |
2260В-30-72, 2260В-80-27 |
80 мВ п-п |
уровень шумов напряжения в диапазоне частот до 20 МГц, типовое |
значение, не более |
2260В-30-36, 2260В-80-13 |
7 мВ скз |
2260В-30-72, 2260В-80-27 |
11 мВ скз |
П Продолжение таблицы 2
1 |
2 | |
уровень шумов силы тока в диапазоне частот до 20 МГц, типовое значение, не более | ||
2260В-30-36 |
72 мА скз | |
2260В-30-72 |
144 мА скз | |
2260В-80-13 |
27 мА скз | |
2260В-80-27 |
54 мА скз | |
параметры абсолютной погрешности и нестабильности Д0 1)’ ) |
b |
a |
погрешность воспроизведения напряжения |
Г10"3 |
10 мВ |
нестабильность напряжения при изменении силы тока в нагрузке от 0 до 100 % диапазона |
5М0-4 |
5 мВ |
нестабильность напряжения U при отклонении напряжения сети на ± 10 % от номинального значения 220 В |
5М0-4 |
3 мВ |
погрешность воспроизведения силы тока | ||
2260В-30-36, 2260В-80-27 |
1М0-3 |
30 мА |
2260В-30-72 |
60 мА | |
2260В-80-13 |
10 мА | |
нестабильность силы тока при изменении напряжения на нагрузке от 10 до 90 % диапазона и при отклонении напряжения сети на ± 10 % от номинального значения 220 В |
1М0-3 |
5 мА |
ОБЩИЕ ХАРАКТЕРИСТИКИ | ||
габаритные размеры (ширина х высота х глубина), мм | ||
2260В-30-36, 2260B-80-I3 |
71 х 124x350 | |
2260В-30-72, 2260В-80-27 |
143 х 124x350 | |
масса, не более | ||
2260B-30-36, 2260B-80-13 |
3,0 кг | |
2260В-30-72, 2260В-80-27 |
5,0 кг | |
напряжение сети питания, В |
от 85 до 265 В | |
частота сети питания |
(50 ± 0,5) Гц | |
потребляемая мощность от сети 220 В/50Гц, не более | ||
2260B-30-36, 2260B-80-13 |
500 ВА | |
2260В-30-72, 2260В-80-27 |
1000 В -А | |
рабочий диапазон температур при относительной влажности воздуха от 20 до 80 %, °C |
от 0 до 50 | |
диапазон температур транспортирования и хранения при относительной влажности воздуха до 80 %, °C |
от минус 25 до 70 | |
электромагнитная совместимость (для класса “А”) |
но ГОСТ Р 51522.1-2011 | |
безопасность |
ноГОСТ 12.2.091-2012 | |
Примечания
Д0 = ± (bx + a), где a - абсолютная аддитивная погрешность; b - относительная мультипликативная погрешность; x - значение воспроизводимой величины.
|
