Номер по Госреестру СИ: 74887-19
74887-19 Источники питания постоянного тока
(PFR-7100L, PFR-7100M)
Назначение средства измерений:
Источники питания постоянного тока PFR-7100L, PFR-7100M (далее - источники питания) предназначены для воспроизведения регулируемых стабилизированных напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Программное обеспечение
Источники питания имеют встроенное программное обеспечение (ПО), которое записывается в постоянную память микроконтроллера на этапе изготовления источников питания с помощью специального оборудования (программатора). Метрологические характеристики источников питания нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
нет данных |
Номер версии (идентификационный номер ПО) |
не ниже 01.01 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель источников питания методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока PFR-7100L, PFR-7100MГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-01. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от Р10-16 до 30 А
Техническая документация изготовителя «Good Will Instrument Co., Ltd.», Тайвань
Поверка
Поверкаосуществляется по документу ПР-36-2018МП «ГСИ. Источники питания постоянного тока PFR-7100L, PFR-7100M. Методика поверки», утвержденному АО «ПриСТ» 26 октября 2018 г.
Основные средства поверки:
-
- вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде (регистрационный номер) 69742-17, 3 разряд по ГОСТ 8.027-2001);
-
- источник питания APS-77100 (регистрационный номер 63133-16);
-
- шунт токовый PCS-71000 (регистрационный номер 61767-15);
-
- нагрузка электронная АКИП-1343 (регистрационный номер 57756-14);
-
- микровольтметр В3-57 (регистрационный номер 7657-80);
-
- осциллограф цифровой запоминающий WaveRunner 62Xi-A (регистрационный номер 40909-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Good Will Instrument Co., Ltd., ТайваньАдрес: No. 7-1, Jhongsing Rd., Tucheng City, Taipei County 236, Taiwan
Телефон: +886-2-2268-0389
Факс: +886-2-2268-0639
Web-сайт: http://www.gwinstek.com
E-mail: prist@prist.ru
Заявитель
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)ИНН 7721212396
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru.
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля»Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru.
Принцип действия источников питания основан на выпрямлении напряжения сети входным мостовым выпрямителем с последующей стабилизацией ключевым широтно-импульсным регулятором и преобразованием в выходное напряжение трансформаторным преобразователем и выходным выпрямителем. Выпрямленное выходным выпрямителем напряжение через фильтр поступает на нагрузку и на схему сравнения тока и напряжения с заданными значениями, которые устанавливаются регуляторами настройки выходных тока и напряжения от 0 до максимального значения. Полученный разностный сигнал управляет цепью обратной связи стабилизатора.
Источники питания выполнены в виде моноблока со съемным сетевым шнуром питания. На передней панели расположены регуляторы выходных напряжения и тока, цифровые индикаторы текущих значений тока и напряжения, индикаторы режима стабилизации - тока и напряжения, кнопки управления, гнезда выходного напряжения. На задней панели источников питания дополнительно имеются клеммы для приема сигналов от внешнего устройства, а также разъемы для параллельного соединения источников питания, разъёмы интерфейсов USB и RS-232/485. По заказу источники питания могут быть оборудованы интерфейсами LAN и GPIB.
Модели источников питания выпускаются в двух вариантах:
-
- PFR-7100L - максимальное выходное напряжение 50 В при силе тока 2 А или максимальное выходное напряжение 10 В при силе тока 10 А;
-
- PFR-7100M - максимальное выходное напряжение 250 В при силе тока 0,4 А или максимальное выходное напряжение 50 В при силе токе 2 А.
Для предотвращения от несанкционированного доступа источники питания имеют наклейки, закрывающие стык панелей корпуса.
Общий вид источников питания представлен на рисунке 1. Схема пломбировки от несанкционированного доступа приведена на рисунке 2.

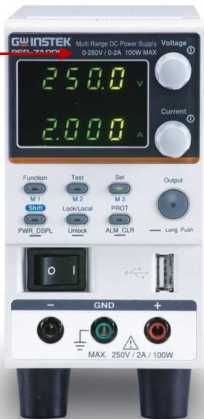

Рисунок 1 - Общий вид источников питания и место нанесения знака утверждения типа (А).

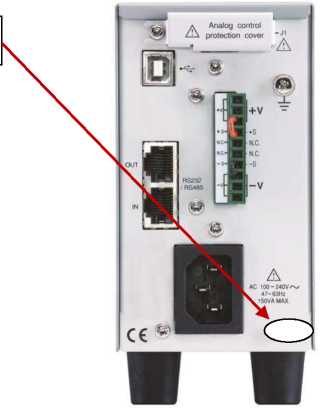

Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б).
Таблица 2 -
Наименование характеристики |
Значение | |
PFR-7100L |
PFR-7100M | |
Диапазоны воспроизведения выходного напряжения постоянного тока, В |
от 0 до 50 |
от 0 до 250 |
Пределы допускаемой абсолютной погрешности воспроизведения выходного напряжения постоянного тока 1), мВ |
±(0,001 •ивых+40) |
±(0,001 •ивых+200) |
Пределы допускаемой дополнительной температурной погрешности воспроизведения напряжения постоянного тока 2), мВ/°С |
±0,0001 •ивых |
±0,0001 •ивых |
Нестабильность выходного напряжения постоянного тока при изменении напряжения питания, мВ, не более |
8 |
30 |
Нестабильность выходного напряжения постоянного тока при изменении силы тока нагрузки от 1макс до 0, мВ, не более |
10 |
33 |
Уровень пульсаций выходного напряжения постоянного тока (от пика до пика), мВ, не более |
50 |
150 |
Диапазон воспроизведения силы постоянного тока, А |
от 0 до 10 |
от 0 до 2 |
Продолжение таблицы 2
Наименование характеристики |
Значение | |
PFR-7100L |
PFR-7100M | |
Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока 1), мА |
±(0,002-1вых+20) |
±(0,002'1вых+2) |
Пределы допускаемой дополнительной температурной погрешности воспроизведения силы постоянного тока 2), мА/°С |
±0,0002 •1вых |
±0,0002 Ъых |
Нестабильность силы постоянного тока при изменении напряжения питания, мА, не более |
8 |
1,2 |
Нестабильность силы постоянного тока при изменении напряжения на нагрузке, мА, не более |
10 |
3,2 |
Уровень пульсаций силы постоянного тока (среднее квадратичное значение), мА, не более |
10 |
5 |
Максимальная выходная мощность, Вт |
100 |
100 |
Нормальные условия измерений:
|
от +18 до +28 80 от 84 до 106,7 | |
Примечания ивых - значение напряжения на выходе источника питания по встроенному индикатору, мВ 1вых - значение силы тока на выходе источника питания по встроенному индикатору, мА
|
Таблица 3 - Масса, габаритные размеры и условия применения
Наименование характеристики |
Значение |
Габаритные размеры (ширинахвысотахглубина), мм, не более |
70x124x300 |
Масса, кг, не более |
2,5 |
Напряжение питания от сети переменного тока частотой от 47 до 63 Гц, В |
от 85 до 265 |
Потребляемая мощность, В^А, не более |
150 |
Условия эксплуатации:
|
от 0 до +40 80 от 84 до 106,7 |
