Номер по Госреестру СИ: 70936-18
70936-18 Осциллографы цифровые запоминающие
(серии MDO-72000EX, MDO-72000EG)
Назначение средства измерений:
Осциллографы цифровые запоминающие серий MDO-72000EX, MDO-72000EG (далее -осциллографы) предназначены для исследования формы и измерения амплитудных и временных параметров электрических сигналов.
Программное обеспечение
Программное обеспечение (ПО) осциллографов записано в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Версия ПО |
Номер версии (идентификационный номер ПО) |
Не ниже 1.00 |
А
vn-*+
Bandwidth Amplitude
С?“)

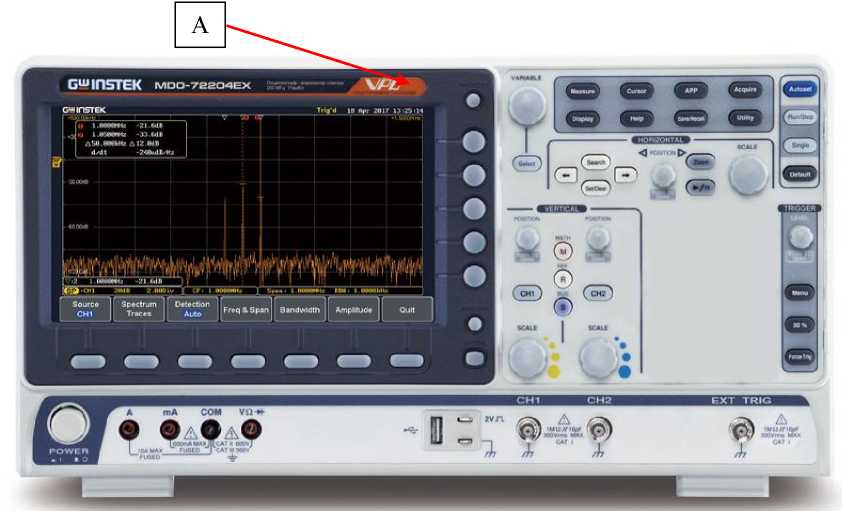

Рисунок 1 - Внешний вид осциллографов серий MDO-72000EX, MDO-72000EG и место нанесения знака утверждения типа (А)
Б

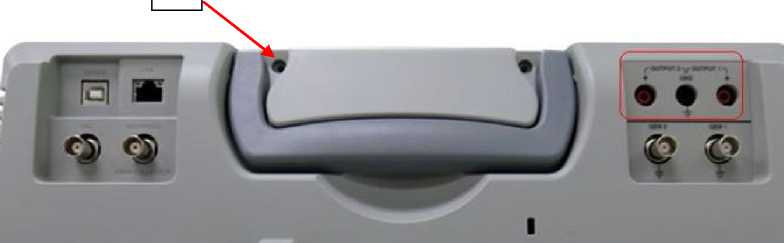

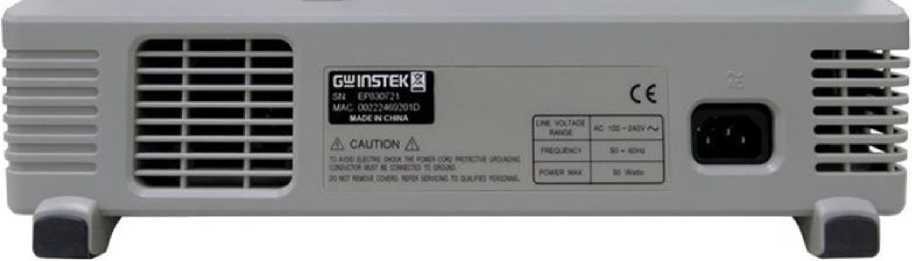

Рисунок 2 - Вид задней панели осциллографов и схема пломбировки от несанкционированного доступа (Б)
Знак утверждения типа
Знак утверждения типананосится на переднюю панель осциллографов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к осциллографам цифровым запоминающим серий MDO-72000EX, MDO-72000EG
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения.
Поверка
Поверкаосуществляется по документу ПР-07-2018МП «ГСИ. Осциллографы цифровые запоминающие серий MDO-72000EX, MDO-72000EG Методика поверки», утвержденному АО «ПриСТ» 22 февраля 2018 г.
Основные средства поверки:
-
- калибратор осциллографов Fluke 9500В (Госреестр № 30374-05, 2 разряд по
ГОСТ 8.761-2011),
-
- калибратор многофункциональный Fluke 5522A/5520A (Госреестр № 51160-12),
-
- осциллограф цифровой запоминающий HDO6104AR (Госреестр № 68188-17),
-
- частотомер универсальный CNT-90XL (Госреестр № 41567-09),
-
- вольтметр универсальный цифровой В7-78/1 (Госреестр № 41567-09, 2 разряд по ГОСТ 8.648-2008).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
«Good Will Instrument Co., Ltd.», Тайвань
Адрес: No. 7-1, Jhongsing Rd., Tucheng Dist., New Taipei City 236, Taiwan
Тел./факс: +886-2-2268-0389 / +886-2-2268-0639
Web-сайт: http://www.gwinstek.com
Заявитель
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)Адрес: 119071, г. Москва, проезд Донской 2-й, дом 10, строение 4, комната 31
Тел./факс: +7(495) 777-55-91 / +7(495) 633-85-02
Web-сайт: http://www.prist.ru
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
Юридический адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Тел.: +7(495) 777-55-91; Факс: +7(495) 640-30-23
E-mail: prist@prist.ru
Конструктивно осциллографы представляют собой компактные моноблочные переносные радиоизмерительные приборы с питанием от сети переменного тока, выполненные в настольном исполнении.
Принцип действия осциллографов основан на высокоскоростном аналого-цифровом преобразовании входного сигнала, цифровой обработке его с помощью микропроцессора и записи в память. В результате обработки сигнала выделяется его часть, отображаемая на экране.
Осциллографы обеспечивают визуальное наблюдение, автоматическую установку размеров изображения, цифровое запоминание, цифровое или курсорное измерение амплитудных и временных параметров электрических сигналов. Каждый канал осциллографов осуществляет независимую цифровую обработку и запоминание сигналов. Осциллографы позволяют проводить математическую обработку сигналов, частотный анализ (быстрое преобразование Фурье), документирование результатов измерений, вывод данных на печать.
Осциллографы обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Основные узлы осциллографов: аттенюатор, блок нормализации сигналов, АЦП, ЦАП, микропроцессор, устройство управления, запоминающее устройство, усилитель, схема синхронизации, генератор развертки, блок питания, клавиатура, цветной ЖКИ.
Осциллографы изготавливаются в виде следующих модификаций:
-
- серия MDO-72000EX: MDO-72072EX, MDO-72074EX, MDO-72102EX, MDO-72104EX, MDO- 72202EX, MDO-72204EX;
-
- серия MDO-72000EG: MDO-72072EG, MDO-72074EG, MDO-72102EG, MDO-72104EG, MDO- 72202EG, MDO-72204EG.
Модификации осциллографов отличаются полосой пропускания, количеством измерительных каналов.
Модификации серии MDO-72000EG имеют режим анализатора спектра и встроенный двухканальный генератор сигналов произвольной формы. Модификации серии MDO-72000EX имеют режим анализатора спектра, встроенный двухканальный генератор сигналов произвольной формы, встроенный цифровой мультиметр и встроенный источник питания.
Для предотвращения от несанкционированного доступа осциллографы имеют закрепительные клейма (наклейки), закрывающие головки винтов крепления корпуса.
Внешний вид осциллографов представлен на рисунках 1 и 2. На рисунке 2 приведена схема пломбировки от несанкционированного доступа. Пломбировка наносится на один из крепежных винтов на задней панели осциллографов.
Таблица 8 - Комплектность осциллографов
Наименование и обозначение |
Количество, шт. |
Примечание |
Осциллограф |
1 | |
Сетевой кабель |
1 | |
Руководство по эксплуатации |
1 | |
Пробник-делитель |
по числу каналов | |
Кабель измерительный ВЧ |
1 | |
Провод измерительный с зажимом типа «крокодил» |
2 |
Для модификаций серии MDO-72000EX |
Щуп измерительный |
2 | |
Методика поверки ПР-07-2018МП |
1 |
Таблица 2 - осциллографов серий MDO-72000EG, MDO-72000EX1)
Наименование характеристики |
Значение характеристики | |||||
MDO- 72072EX, MDO- 72072EG |
MDO- 72074EX, MDO-72074EG |
MDO- 72102EX, MDO-72102EG |
MDO- 72104EX, MDO- 72104EG |
MDO- 72202EX, MDO- 72202EG |
MDO- 72204EX, MDO- 72204EG | |
Полоса пропускания |
от 0 до |
от 0 до |
от 0 до |
от 0 до |
от 0 до |
от 0 до |
(по уровню -3 дБ), МГц |
70 |
70 |
100 |
100 |
200 |
200 |
Время нарастания переходной характеристики, нс, не более |
5 |
5 |
3,5 |
3,5 |
1,75 |
1,75 |
Количество каналов |
2 |
4 |
2 |
4 |
2 |
4 |
Максимальная частота | ||||||
дискретизации (для однократного сигнала), МГц | ||||||
|
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
четырех каналах |
- |
500 |
- |
500 |
- |
500 |
Диапазон установки | ||||||
коэффициентов отклонения Ко, |
от 1 до 10000 | |||||
мВ/дел | ||||||
Пределы допускаемой абсолютной погрешности | ||||||
измерения напряжения постоянного тока при уровне постоянного смещения 0 В, мВ | ||||||
при Ко = 1 мВ/дел, |
±(0,05-8-Ко+1) | |||||
при Ко > 2 мВ/дел. |
±(0,03-8-Ко+1) | |||||
где Ко - значение коэффициента отклонения, мВ/дел | ||||||
Диапазон установки коэффициентов развертки, с/дел |
от Г10-9 |
до 100 | ||||
Пределы допускаемой | ||||||
относительной погрешности |
±0,005 | |||||
частоты опорного генератора, % |
Примечание
1) Метрологические характеристики нормируются при температуре окружающего воздуха (25±5) °С
Таблица 3 - встроенного генератора сигналов произвольной формы (серии MDO-72000EX, MDO-72000EG) 1)
Наименование характеристики |
Значение характеристики |
1 |
2 |
Количество каналов |
2 |
Частота дискретизации, МГц |
200 |
Стандартные формы выходных сигналов |
синусоидальная, прямоугольная, треугольная, импульсная, постоянного смещения, кривая Гаусса, экспоненциальный импульс, кардиосигнал |
Диапазон установки частоты для синусоидального сигнала, Гц |
от 0,1 до 25406 |
Продолжение таблицы 3
1 |
2 |
Диапазон установки частоты для прямоугольного сигнала, Гц |
от 0,1 до 15406 |
Диапазон установки частоты для импульсного сигнала, Гц |
от 0,1 до 15406 |
Диапазон установки частоты для треугольного (пилообразного) сигнала, Гц |
от 0,1 до 1406 |
Пределы допускаемой относительной погрешности частоты опорного генератора, % |
±0,005 |
Диапазон установки значения размаха напряжения (от пика до пика) на нагрузке 50 Ом, В |
от 0,01 до 2,5 |
Диапазон установки значения постоянного смещения на нагрузке 1 МОм, В |
от 0,02 до 2,5 |
Пределы допускаемой относительной погрешности установки значения размаха напряжения на частоте 1 кГц, % |
±2 |
Неравномерность амплитудно-частной характеристики сигнала синусоидальной формы относительно 1 кГц, дБ |
±0,5 |
Примечание 1) Метрологические характеристики нормируются при температуре окружающего воздуха (25±5) °С |
Таблица 4 - встроенного цифрового мультиметра (серия MDO-72000EX) 1)
Наименование характеристики |
Значение характеристики | |||||
1 |
2 | |||||
Режим изме |
рения напряжения постоянного тока | |||||
Верхний предел диапазона измерений напряжения постоянного тока, В |
540"2 |
0,5 |
5 |
50 |
500 |
1000 |
Разрешение k, В |
140"5 |
140"4 |
140"3 |
140"2 |
0,1 |
1 |
Пределы допускаемой абсолютной погрешности, В |
±(1^10-3^Иизм|+5^к) | |||||
Режим изме |
рения напряжения переменного тока | |||||
Верхний предел диапазона измерений напряжения переменного тока, В |
540"2 |
0,5 |
5 |
50 |
500 |
700 |
Разрешение k, В |
140"5 |
140"4 |
140"3 |
140"2 |
0,1 |
1 |
Пределы допускаемой абсолютной погрешности, В |
±(1,5^10"2^Иизм +15-k) | |||||
Диапазон частот, Гц |
от 50 до 1000 |
Продолжение таблицы 4
1 |
2 | |||||
Режим измерения силы постоянного тока | ||||||
Верхний предел диапазона измерений силы постоянного тока, А |
540-2 |
0,5 |
10 | |||
Пределы допускаемой абсолютной погрешности, А |
±(5^10-3И1изм| +540-5) |
±(5^10-3^|1изм| -5-|0 2) | ||||
Режим измерения силы переменного тока | ||||||
Верхний предел диапазона измерений силы переменного тока, А |
540-2 |
0,5 |
10 | |||
Пределы допускаемой абсолютной погрешности, А |
±(1,5-10-2*ТИзм +540-5) |
±(340-Чзм +540-2) | ||||
Диапазон частот, Гц |
от 50 до 1000 | |||||
Режим измерения сопротивления | ||||||
Верхний предел диапазона измерения сопротивления, Ом |
50 |
500 |
5403 |
5404 |
5405 |
5406 |
Разрешение k, Ом |
0,01 |
0,1 |
1 |
10 |
1402 |
1403 |
Пределы допускаемой абсолютной погрешности, Ом |
±(340-3^изм +3-k) |
±(5^10-3<Иизм +5-k) | ||||
Примечания 1) Метрологические характеристики нормируются при температуре окружающего воздуха (25±5) °С иизм - измеренное значение напряжения постоянного или переменного тока, В; 1изм - измеренное значение силы постоянного или переменного тока, А; Rksm - измеренное значение напряжения постоянного тока, Ом. |
Таблица 5 - встроенного источника питания (серия MDO-72000EX) 1}
Наименование характеристики |
Значение характеристики |
Количество выходов |
2 |
Диапазон напряжения, В |
от 1 до 5 |
Максимальный выходной ток, А |
1 |
Пределы допускаемой относительной погрешности установки выходного напряжения, % |
±3 |
Уровень пульсаций выходного напряжения, мВ (среднее квадратическое значение) |
50 |
Примечание 1) Метрологические характеристики нормируются при температуре окружающего воздуха (25±5) °С |
Таблица 6 - Общие технические характеристики
Наименование характеристики |
Значение характеристики |
Входной импеданс, МОм / пФ |
1 / 16 |
Напряжение сети питания, В |
от 100 до 240 |
Частота сети питания переменного тока, Гц |
от 47 до 63 |
Габаритные размеры (ширина х высота х глубина), мм |
384x208x127,3 |
Масса, кг |
3,0 |
Рабочие условия применения: - температура окружающего воздуха, °С |
25±5 |
- относительная влажность воздуха при +40 °С, %, не более |
80 |
