Номер по Госреестру СИ: 68945-17
68945-17 Шунты токовые
(PCS-71000A)
Назначение средства измерений:
Шунты токовые PCS-71000A (далее по тексту - «шунты») предназначены для измерений силы постоянного и переменного тока, измерений напряжения постоянного и переменного тока.
Программное обеспечение
Шунты имеют встроенное программное обеспечение (ПО). Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
отсутствует |
Номер версии (идентификационный номер ПО) |
не ниже 1.00 |
Цифровой идентификатор ПО |
нет данных |
А

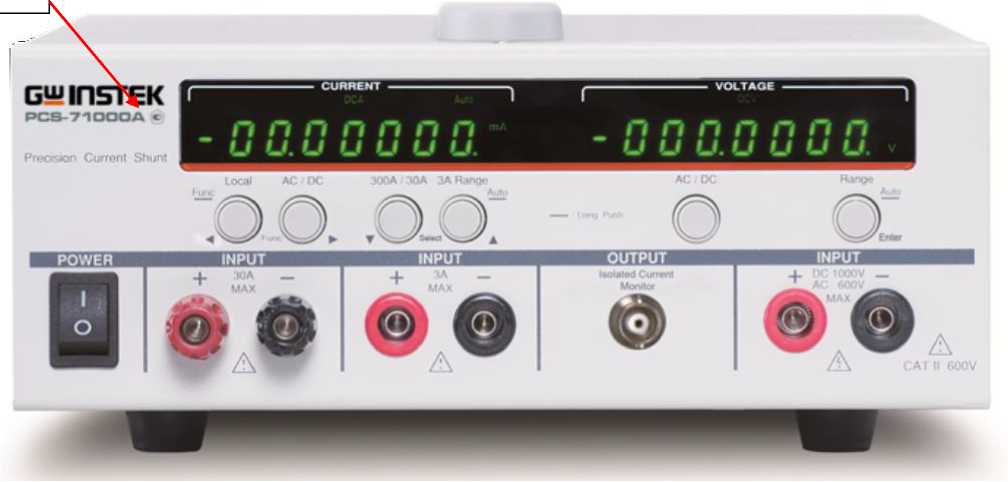

а) передняя панель и место нанесения знака утверждения типа (А)

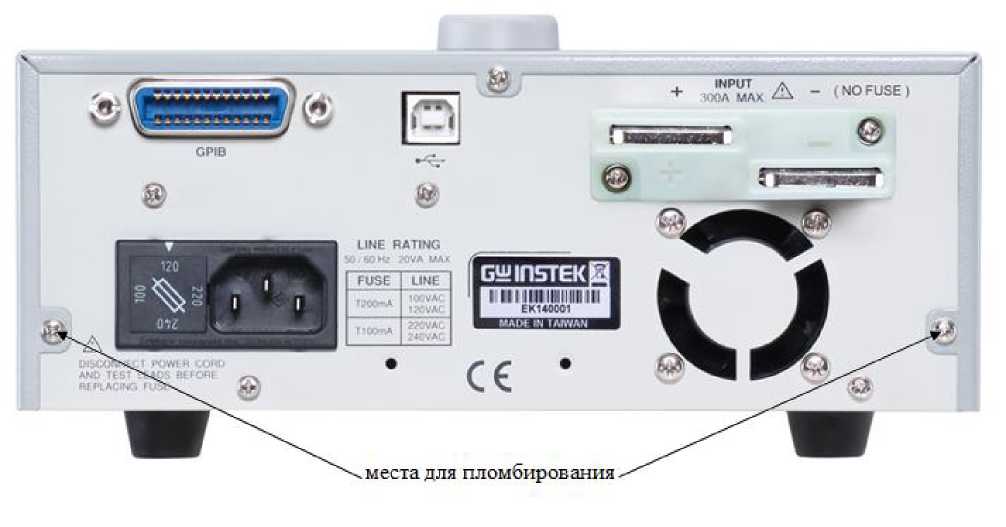

б) задняя панель
Рисунок 1 - Внешний вид шунтов
Знак утверждения типа
Знак утверждения типананосится на переднюю панель шунтов и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к шунтам токовым PCS-71000A
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
Техническая документация изготовителя «Good Will Instrument Co.,Ltd.», Тайвань.
Поверка
Поверкаосуществляется по документу ПР-10-2017МП «Шунты токовые PCS-71000A. Методика поверки», утвержденному АО «ПриСТ» 13 июля 2017 г.
Основные средства поверки:
- калибратор многофункциональный 5720А с усилителем 5725А (Госреестр № 52495-13)
- усилитель тока 52120A (Госреестр № 61033-15).
-
- шунты переменного тока А40В (Госреестр № 51518-12)
-
- мультиметр цифровой прецизионный Fluke 8508A (Госреестр № 25984-08)
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
«Good Will Instrument Co., Ltd.», Тайвань
Адрес: No.7-1, Jhongsing Road, Tucheng City,Taipei County, 23678, Taiwan, R.O.C.
Тел./факс +886-2-2268-0389/ +886-2-2268-0639
Web-сайт: http://www.gwinstek.com
Заявитель
АО «ПриСТ»
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31
Тел. +7(495) 777-55-91
Факс +7(495) 640-30-23
Web-сайт: prist@prist.ru
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
Юридический адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Тел. +7(495) 777-55-91
Факс +7(495) 640-30-23
E-mail: prist@prist.ru
Шунты содержат пять не связанных друг с другом шунтов, выполненных в виде высокостабильных безреактивных мер малого сопротивления, программно коммутируемых с измерительной цепью. Текущее значение тока на шунте можно измерить с помощью встроенного цифрового индикатора или с помощью внешнего вольтметра, подключенного к выходу «Current Monitor». Выход «Current Monitor» соединен с внутренними мерами сопротивления через изолирующий преобразователь. Напряжение на выходе «Current Monitor» прямо пропорционально измеряемому току. Шунты имеют 3 входных измерительных разъема (клеммы) для различных диапазонов измерений силы тока. Для значений верхних пределов диапазонов измерений силы тока 30 мА, 300 мА и 3 А имеется один входной разъем, на который программно коммутируются меры сопротивлений.
Шунты имеют встроенный вольтметр. Для вольтметра предусмотрены отдельные входы, рассчитанные на максимальные значения переменного напряжения 600 В и постоянного напряжения 1000 В.
Конструкция шунтов имеет компактное переносное исполнение. Предусмотрена опция для монтажа в приборную стойку.
На лицевой панели шунтов расположены: кнопка включения/выключения; функциональные кнопки; входные клеммы для максимальных значений силы тока 30 А и 3 А; выходной разъем «Current Monitor»; входные клеммы для измерения напряжения; измерительные индикаторы тока и напряжения.
На задней панели шунтов расположены: разъем для подключения кабеля питания; измерительные клеммы для максимального значения силы тока 300 А; интерфейсы дистанционного управления; вентилятор охлаждения.
Внешний вид шунтов, место нанесения наклейки со знаком утверждения типа средства измерений представлены на рисунке 1.
Внешний вид шунтов представлен на рисунке 1. Для предотвращения несанкционированного предусмотрена пломбировка в виде закрепительного клейма, закрывающее головку винта крепления корпуса.
соответствует таблице 2.
Таблица 2
Наименование |
Количество, шт. |
Шунт токовый PCS-71000A |
1 |
Комплект измерительных проводов с зажимами «крокодил» |
1 |
Комплект измерительных проводов с соединителями типа «банан» |
1 |
Кабель питания |
1 |
Комплект для крепления высокоамперного кабеля (гайки, шайбы, болты) |
1 |
Руководство по эксплуатации |
1 |
Методика поверки ПР-10-2017МП |
1 |
Таблица 2
Наименование характеристики |
Значение характеристики | ||||
1 |
2 |
3 |
4 |
5 |
6 |
Характеристики при измерении силы тока | |||||
Верхние пределы диапазонов измерений силы постоянного и переменного тока, А |
0,03 |
0,3 |
3 |
30 |
300 |
Разрешение, мкА |
0,01 |
0,1 |
1 |
10 |
100 |
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока по встроенному индикатору, А |
±(0,0001-1изм + 0,00005^1пред) |
±(0,0002^1изм + + 0,00005^пред) | |||
Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока по встроенному индикатору в рабочем диапазоне температур / °С, А |
±(0,00001-1изм + 0,00002^1пред) | ||||
Пределы допускаемой основной абсолютной погрешности измерений силы переменного тока по встроенному индикатору, А в диапазонах частот: от 45 Гц до 2 кГц св. 2 до 10 кГц от 45 Гц до 400 Гц |
±(0,005^1изм + 0,0005^1пред) ±(0,0Ыизм + 0,0005^1пред) |
±(0,005^1изм+0,0005^1пред) | |||
Пределы допускаемой дополнительной абсолютной погрешности измерений силы переменного тока по встроенному индикатору в рабочем диапазоне температур / °С, А |
±(0,0003 •1изм+0,00006 ^пред) | ||||
Напряжение на выходе «Current Monitor» пропорционально входному току от 0 до 1пред, В |
от 0 до 3 | ||||
Пределы допускаемой основной абсолютной погрешности измерений силы постоянного тока с выхода «Current Monitor», А |
±(0,00Ыизм + + 0,0005^пред) |
±(0,002^1изм + + 0,0005^пред) | |||
Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного тока с выхода «Current Monitor» в рабочем диапазоне температур / °С, А |
±0,00001-1изм |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
6 |
Пределы допускаемой основной абсолютной погрешности измерений силы переменного тока с выхода «Current Monitor», А в диапазонах частот: от 45 Гц до 2 кГц св. 2 до 10 кГц от 45 Гц до 400 Гц |
±(0,002^1изм + 0,0005^1пред) ±(0,005^1изм + 0,0005^1пред) |
±(0,005^1изм + 0,0005^1пред) | |||
Пределы допускаемой дополнительной абсолютной погрешности измерений силы постоянного и переменного тока с выхода «Current Monitor» в рабочем диапазоне температур / °С, А |
±0,00001-1изм | ||||
Характеристики при измерении напряжения | |||||
Верхние пределы диапазонов измерений напряжения постоянного тока, В |
0,2 |
2 |
20 |
200 |
1000 |
Верхние пределы диапазонов измерений напряжения переменного тока, В |
0,2 |
2 |
20 |
200 |
600 |
Разрешение, мВ |
0,0001 |
0,001 |
0,01 |
0,1 |
1 |
Пределы допускаемой основной абсолютной погрешности измерений напряжения постоянного тока, В |
±(0,00005^иизм+ +0,000035^ипред) |
±(0,00005 •иизм + + 0,0000Гипред) |
±(0,00005^иизм+ +0,00002/Тпред) | ||
Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения постоянного тока / °С, В |
±(0,000005 ^иизм+ + 0,000005^ипред) |
±(0,000005^иизм+0,00000Гипред) | |||
Пределы допускаемой основной абсолютной погрешности измерений напряжения переменного тока, В в диапазонах частот: от 45 Гц до 2 кГц св. 2 до 10 кГц св. 10 до 20 кГц |
±(0,005^иизм + 0,0005^ипред) ±(0,0Гиизм+0,0005^ипред) ±(0,02^иизм+0,00Гипред) | ||||
Пределы допускаемой дополнительной абсолютной погрешности измерений напряжения переменного тока / °С, В |
±(0,0003 иизм+0,00006 ипред) |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
6 |
Масса, габаритные размеры и условия эксплуатации | |||||
Нормальные условия применения:
|
от +18 до +28 80 | ||||
Рабочие условия применения:
не более |
от 0 до +55 80 | ||||
Диапазоны напряжения питания сети переменного тока, В |
от 90 до 110; от 108 до 124; от 198 до 242; от 216 до 264 | ||||
Частота питающей сети, Гц |
50; 60 | ||||
Потребляемая мощность, В •А, не более |
35 | ||||
Габаритные размеры (ширина x высота x глубина), мм |
210 х 80 х 390 | ||||
Масса, кг, не более |
5 | ||||
Примечания 1изм - измеренное значение силы тока, А; 1пред - значение верхнего предела диапазона измерений силы тока, А; иизм - измеренное значение напряжения, В; ипред - значение верхнего предела диапазона измерений напряжения, В. |
