Номер по Госреестру СИ: 74891-19
74891-19 Источники питания постоянного тока
(PSU7 100-15, PSU7 150-10, PSU7 300-5, PSU7 400-3.8, PSU7 600-2.6)
Назначение средства измерений:
Источники питания постоянного тока PSU7 100-15, PSU7 150-10, PSU7 300-5, PSU7 400-3.8, PSU7 600-2.6 (далее - источники) предназначены для воспроизведения регулируемых стабилизированных напряжения и силы постоянного тока.
Внешний вид.
Источники питания постоянного тока
Рисунок № 1
Внешний вид.
Источники питания постоянного тока
Рисунок № 2
Программное обеспечение
источников встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений.
Метрологические характеристики источников нормированы с учетом влияния программного обеспечения.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний».
Идентификационные данные программного обеспечения источников представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения источников
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
отсутствует |
Номер версии (идентификационный номер ПО) |
не ниже 1.01 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока PSU7 100-15, PSU7 150-10, PSU7 300-5, PSU7 400-3.8,
PSU7 600-2.6
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.027-01. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГОСТ 8.022-91. ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 30 А
Техническая документация изготовителя «Good Will Instrument Co., Ltd.», Тайвань
Поверка
Поверкаосуществляется по документу ПР-38-2018МП «Источники питания постоянного тока PSU7 100-15, PSU7 150-10, PSU7 300-5, PSU7 400-3.8, PSU7 600-2.6. Методика поверки», утвержденному АО «ПриСТ» 29 октября 2018 г.
Основные средства поверки:
-
- мультиметр цифровой 2002 (регистрационный номер в Федеральном информационном фонде (Госреестр) № 25787-08);
-
- шунт токовый PCS-71000 (регистрационный номер 61767-15);
-
- нагрузка электронная АКИП-1352 (регистрационный номер 60110-15);
-
- осциллограф цифровой запоминающий WaveRunner 62Xi-A (регистрационный номер 40909-09);
-
- источник питания АКИП-1202/4 (регистрационный номер 63132-16);
-
- микровольтметр В3-57 (регистрационный номер 7657-80).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Good Will Instrument Co., Ltd., Тайвань
Адрес: No. 7-1, Jhongsing Rd., Tucheng City, Taipei County 236, Taiwan
Телефон: +886-2-2268-0389 факс: +886-2-2268-0639 Web-сайт: http://www.gwinstek.com
E-mail: prist@prist.ru
Заявитель
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
ИНН 7721212396
Адрес: 119071, г. Москва, проезд Донской 2-й, дом 10, строение 4, комната 31 Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля»Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Телефон: +7(495) 777-55-91
Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Принцип действия источников основан на выпрямлении напряжения сети с последующим импульсным преобразованием регулируемым преобразователем и подачей через трансформатор на выпрямитель, стабилизатор и фильтр. Выпрямленное напряжение поступает на выходные гнезда и на схемы автоматического регулирования и измерения.
Конструктивно источники выполнены в металлических корпусах, допускающих монтаж в приборную стойку.
Источники представляют собой программируемые, регулируемые источники напряжения и силы постоянного тока. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер. Источники оснащены цифровыми измерителями напряжения и силы постоянного тока, которые позволяют контролировать одновременно оба параметра.
Источники обладают низкими значениями нестабильности при изменении напряжения, силы тока нагрузки и при изменении напряжения питания, а также низким уровнем пульсаций напряжения, силы тока на выходе. Конструкция источников обеспечивает защиту от перегрузок и короткого замыкания на выходе.
Модели источников различаются выходной мощностью и диапазонами установки выходных параметров - напряжения и силы постоянного тока.
На передней панели источников расположены: светодиодные индикаторы, предназначенные для отображения режимов работы, параметров напряжения и силы постоянного тока на выходе в цифровом виде, активных функций и включения выхода; выключатель сетевого питания; вращающиеся регуляторы для установки выходных параметров; функциональные кнопки; кнопка включения/ отключения выхода; разъем USB.
На задней панели источников расположены: разъем сети питания переменного тока; выходные клеммы положительной и отрицательной полярности; разъемы интерфейсов управления USB, LAN, RS-232, RS-485; разъем аналогового интерфейса, клеммы для четырехпроводного подключения нагрузки.
Для предотвращения несанкционированного доступа к внутренним частям источников предусмотрена пломбировка в виде наклейки на боковой панели, закрывающей стык панелей.
На рисунке 1 представлен общий вид источников, место для нанесения знака утверждения типа. На рисунке 2 приведена схема пломбировки от несанкционированного доступа.

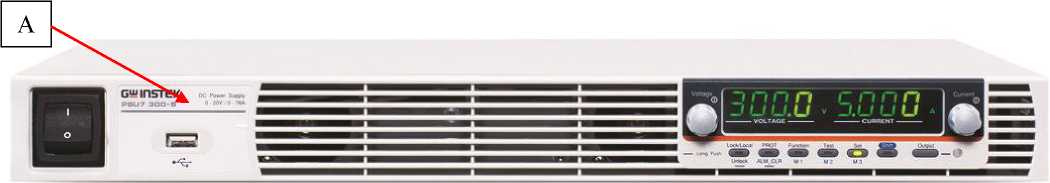

Рисунок 1 - Внешний вид источников и место нанесения знака утверждения типа (А)

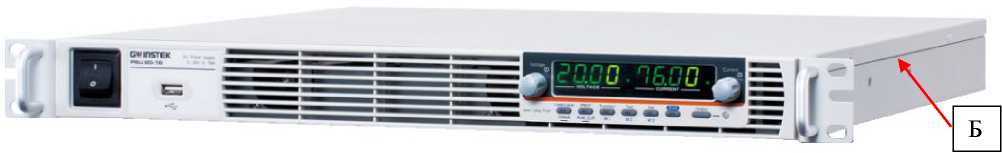

Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б)
Таблица 2 - Метрологические характеристики источников
Наименование характеристики |
Значение характеристики | ||||
Модель |
PSU7 | ||||
100-15 |
150-10 |
300-5 |
400-3.8 |
600-2.6 | |
1 |
2 |
3 |
4 |
5 |
6 |
Диапазон воспроизведения напряжения, В |
от 0 до 100 |
от 0 до 150 |
от 0 до 300 |
от 0 до 400 |
от 0 до 600 |
Диапазон воспроизведения силы тока, А |
от 0 до 15 |
от 0 до 10 |
от 0 до 5 |
от 0 до 3,8 |
от 0 до 2,6 |
Максимальная выходная мощность, Вт |
1500 |
1500 |
1500 |
1520 |
1560 |
Нестабильность выходного напряжения постоянного тока при изменении напряжения питания, мВ, не более |
12 |
17 |
32 |
42 |
62 |
Нестабильность выходного напряжения постоянного тока при изменении силы тока в нагрузке, мВ, не более |
12 |
17 |
32 |
42 |
62 |
Уровень пульсаций выходного напряжения постоянного тока (от пика до пика), мВ, не более, в диапазоне частот от 10 Гц до 20 МГц |
80 |
100 |
150 |
200 |
300 |
Нестабильность силы постоянного тока при изменении напряжения питания, мА, не более |
3,5 |
3 |
2,5 |
2,38 |
2,26 |
Нестабильность силы постоянного тока при изменении напряжения на нагрузке, мА, не более |
8 |
7 |
6 |
5,76 |
5,52 |
Уровень пульсаций силы постоянного тока (среднее квадратическое значение), мА, не более , в диапазоне частот от 5 Гц до 1 МГц |
50 |
40 |
30 |
22 |
17 |
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
6 |
Пределы допускаемой абсолютной погрешности воспроизведения напряжения ивых1), В |
±(0,00bUBbK+ +0,2) |
±(0,00Ьивых+ +0,3) |
±(0,00Ьивых+ +0,6) |
±(0,00Ьивых+ +0,8) |
±(0,00Ьивых+ +1,2) |
Пределы допускаемой абсолютной погрешности воспроизведения силы тока 1вых2), А |
±(0,002^1вых+ +0,045) |
±(0,002^1вых+ +0,03) |
±(0,002^1вых+ +0,015) |
±(0,002^1вых+ +0,0114) |
±(0,002^1вых+ +0,0078) |
|
Таблица 3 - Масса, габаритные размеры и условия применения
Наименование характеристики |
Значение характеристики |
Напряжение сети питания, В |
от 85 до 265 |
Частота сети питания, Гц |
от 47 до 63 |
Потребляемая мощность, В • А, не более |
2000 |
Габаритные размеры, мм, (ширинахдлинахвысота), не более |
423х447х44 |
Масса, кг, не более |
8,7 |
Условия эксплуатации:
|
от 0 до +40 80 от 84 до 106,7 |
1) Метрологические характеристики нормируются через 30 минут после прогрева источника при температуре от +18 до +28 °С |
