Номер по Госреестру СИ: 76099-19
76099-19 Тестеры батарей
(GBM-73300, GBM-73080)
Назначение средства измерений:
Тестеры батарей GBM-73300, GBM-73080 (далее - тестеры) предназначены для измерений внутреннего сопротивления и постоянного напряжения электрических батарей.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
GBM-73300, GBM-73080
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 5 | 7 | 1,40 |
| Юр. Лицо | Юридические лица | 2 | 2 | 1,00 |
| Общество с ограниченной ответственностью "НПК МОРСВЯЗЬАВТОМАТИКА" | Юридические лица | 1 | 3 | 3,00 |
| ООО "НПК МСА" | Юридические лица | 1 | 2 | 2,00 |
| АО "Метафракс Кемикалс" | Юридические лица | 1 | 1 | 1,00 |
| АО "Метафракс Кемикалс" г.Губаха | Юридические лица | 1 | 1 | 1,00 |
| ООО Торэкс Групп | Юридические лица | 1 | 1 | 1,00 |
| ООО ЭЛИЗ | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 5f9a6a6a-0ee5-7cd2-453b-de01fa99dbb4 | 76099-19 | 2024-04-16 | — | актуальная |
| 2e0735d3-b241-d003-90be-eb85a4f89049 | 76099-19 | 2020-05-07 | 2024-04-16 | архивная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.


Программное обеспечение (далее - ПО) тестеров установлено в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
ПО реализовано без выделения метрологически значимой части.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
нет данных |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.01 |
наносится на переднюю панель тестеров методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к тестерам батарей GBM-73300, GBM-73080
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 15 февраля 2016 г. № 146 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления»
Техническая документация изготовителя Good Will Instrument Co., Ltd., Тайвань
осуществляется по документу ПР-09-2019МП «ГСИ. Тестеры батарей GBM-73300, GBM-73080. Методика поверки», утвержденному АО «ПриСТ» 29 марта 2019 г.
Основные средства поверки:
- мера однозначная электрического сопротивления Р310, 0,001 Ом (регистрационный номер в Федеральном информационном фонде (регистрационный номер) 1162-58, 2 разряд по Приказу Росстандарта № 146 от 15.02.2016);
- мера однозначная электрического сопротивления Р310, 0,01 Ом (регистрационный номер 1162-58, 2 разряд по Приказу Росстандарта № 146 от 15.02.2016);
- мера электрического сопротивления многозначная Р3026-1 (регистрационный номер 52147-12, 2 разряд по Приказу Росстандарта № 146 от 15.02.2016);
- калибратор многофункциональный Fluke 5520А (регистрационный номер 52147-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Принцип действия тестеров основан на пропускании переменного тока через проверяемую электрическую батарею и измерения падения напряжения. Далее по закону Ома вычисляется импеданс. Тестеры также измеряют напряжение постоянного тока электрической батареи. При этом аналоговый сигнал преобразуется в цифровую форму с помощью АЦП, обрабатывается и отражается на жидкокристаллическом индикаторе и сохраняется в памяти. Управление и контроль над режимами работы тестеров осуществляет встроенный микроконтроллер. Установка выходных параметров производится с помощью кнопок, расположенных на лицевой панели тестеров.
Модификации тестеров GBM-73300, GBM-73080 отличаются диапазонами измеряемого напряжения.
Тестеры оборудованы следующими интерфейсами: USB и RS-232G
Общий вид тестеров и место нанесения знака утверждения типа представлены на рисунке 1. Схема пломбировки от несанкционированного доступа представлена на рисунке 2. Пломба наносится на один из крепежных винтов на задней панели корпуса генераторов. Может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.

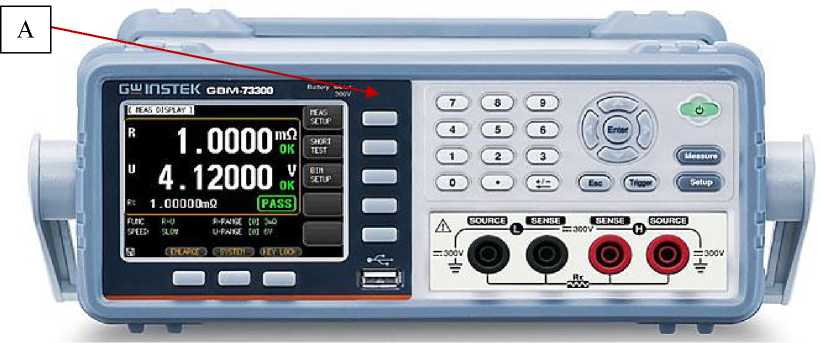

Рисунок 1 - Общий вид тестеров и место нанесения знака утверждения типа (А)

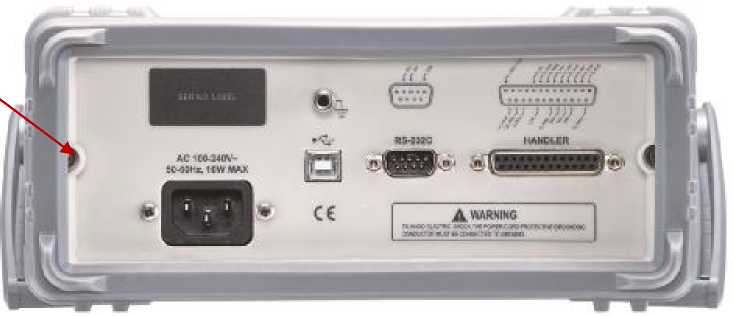

Рисунок 2 - Схема пломбировки от несанкционированного доступа (Б)
Таблица 2 - Основные метрологические характеристики тестеров при измерении
электрического сопротивления
|
Наименование характеристики |
Значение | ||||||
|
Верхние пределы диапазонов измерений, Ом |
340-3 |
0,03 |
0,3 |
3 |
30 |
300 |
3000 |
|
Значение единицы младшего разряда k, Ом |
10-7 |
10-6 |
10-5 |
10-4 |
10-3 |
10-2 |
0,1 |
|
Пределы допускаемой основной абсолютной погрешности 1), Ом, при скорости измерений: Slow (медленная) Medium (средняя) Fast (быстрая) Ex Fast (очень быстрая) |
±(0,04-Яизм+10^к) ±(0,04-Яизм+15^к) ±(0,04-Яизм+20^к) ±(0,04-Яизм+40^к) |
±(0,005-Яизм+5^к) ±(0,005-Яизм+7^) ±(0,005-Яизм+7^) ±(0,01-Яизм+8^к) | |||||
|
Пределы дополнительной температурной погрешности 2), Ом/°С |
±(0,0005-Яизм+к) |
±(0,0005-Яизм+0Дк) | |||||
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений:
|
от +18 до +28 80 от 84,0 до 106,7 |
|
Примечания RmM - измеряемое значение сопротивления
| |
Таблица 3 - Основные метрологические характеристики тестеров при измерении напряжения постоянного тока
|
Наименование характеристики |
Значение | ||
|
Пределы диапазонов измерений, В |
±8 |
±80 |
±300 3) |
|
Значение единицы младшего разряда k, В |
10-5 |
10-4 |
10-3 |
|
Пределы допускаемой основной абсолютной погрешности 1), В, при скорости измерений: Slow (медленная) Medium (средняя) Fast (быстрая) Ex Fast (очень быстрая) |
±(Ь10’4-Цизм|+3^к) ±(140-4-|иизм|+5^) ±(540-4-|иизм|+5^к) ±(Ь10’3-Цизм|+6^к) | ||
|
Пределы допускаемой дополнительной температурной погрешности 2), В/°С |
±(140-5-иизм|+0,3^) | ||
|
Нормальные условия измерений:
|
от +18 до +28 80 от 84,0 до 106,7 | ||
|
Примечания иизм - измеренное значение напряжения, В.
| |||
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
264x107x350 |
|
Масса, кг, не более |
2,8 |
|
Напряжение питающей сети, В |
от 198 до 242 |
|
Частота питающей сети, Гц |
50; 60 |
|
Условия эксплуатации:
|
от 0 до +40 от 30 до 80 от 84,0 до 106,7 |
