Номер по Госреестру СИ: 60521-15
60521-15 Источники напряжения постоянного и переменного тока
(APS-71102)
Назначение средства измерений:
Источник напряжения постоянного и переменного тока APS-71102 (далее по тексту-прибор) предназначен для воспроизведения напряжения постоянного и переменного тока.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
APS-71102
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| Публичное акционерное общество "ДАЛЬПРИБОР" | Юридические лица | 1 | 2 | 2,00 |
| юридическое лицо | Юридические лица | 1 | 1 | 1,00 |
| АО "Навигатор" | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "МИНИТЕХ" | Юридические лица | 1 | 1 | 1,00 |
| ПАО "ИНЭУМ им. И.С. Брука" | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 421300b3-ffe5-ee36-75b6-db2495f99321 | 60521-15 | 2022-04-12 | — | актуальная |
| 57ab815f-0f79-3aaa-9b25-92aae898de42 | 60521-15 | 2020-05-07 | 2022-04-12 | архивная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Дата публикации - 12.04.2022
Срок свидетельства -
Номер записи - 151403
ID в реестре СИ - 373803
Тип производства - единичное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
APS-71102, Источник напряжения постоянного и переменного тока APS-71102, APS-71100, нет модификации
Изготовитель - Фирма "Good Will Instrument Co., Ltd."
Страна - ТАЙВАНЬ (КИТАЙ)
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет вывести информацию о всех поверках, выполненных с применением СИ, используемых в качестве эталонов.
На первом этапе работы отчета по поисковой фразе ищется один или несколько эталонов. Длина поисковой фразы должна быть не менее 5 символов. Поиск осуществляется по номеру эталона, поверителю, владельцу, номеру типа СИ, названию и наименованию типа, номеру ГЭТ. Далее, щелкнув по колонке [количество поверок] можно перейти к списку поверок, выполненных с применением выбраненного эталона.
Ввиду добавления поиска по владельцу эталона существенно упала скорость, но была получена возможность отслеживать собственника СИ-эталона, даже при последующей маскировке сладельца за фразой юр или аналогичной.
Кол-во поверок - 15
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 4
Кол-во владельцев - 4
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.
№534 от 2015.05.06 Об утверждении типа СИ (ГР 60513-15 - 24803-15)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
19808-07 01.02.2012 |
Источники питания постоянного тока, GPS-1830D, GPS-1850D, GPS-3030D, GPS-3030DD Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
МП | 1 год |
|
29967-05 01.10.2010 |
Генераторы сигналов специальной формы, SFG-2004, SFG-2104, SFG-2007, SFG-2107, SFG-2010, SFG-2110 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ |
1 год |
|
50682-12 07.06.2027 |
Установки для проверки параметров электрической безопасности , GPT-79801, GPT-79802, GPT-79803, GPT-79804 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
2 года |
|
51562-12 22.10.2017 |
Осциллографы цифровые, GDS-73152, GDS-73154, GDS-73252, GDS-73254, GDS-73352, GDS-73354, GDS-73502А, GDS-73504А Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
52379-13 29.12.2027 |
Источники питания постоянного тока, PSW7 30-36, PSW7 30-72, PSW7 30-108, PSW7 80-13.5, PSW7 80-27, PSW7 80-40.5, PSW7 160-7.2, PSW7 160-14.4, PSW7 160-21.6 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
55281-13 21.10.2018 |
Анализаторы спектра, GSP-7930 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
55897-13 29.10.2029 |
Источники питания постоянного тока, PSH, SPD Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
55898-13 29.10.2029 |
Источники питания постоянного тока, GPC, GPR, GPS, PSM Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
56370-14 07.12.2029 |
Осциллографы цифровые запоминающие, GDS-72072, GDS-72074, GDS-72102, GDS-72104, GDS-72202, GDS-72204, GDS-72302, GDS-72304 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
2 года |
|
57773-14 13.05.2029 |
Вольтметры универсальные цифровые, GDM-78341, GDM-78342 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
58755-14 06.09.2029 |
Установки для проверки параметров электрической безопасности , GPT-79601, GPT-79602, GPT-79603, GPT-79612, GPT-79901, GPT-79902, GPT-79903, GPT-79904 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
2 года |
|
60521-15 |
Источники напряжения постоянного и переменного тока, APS-71102 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
61767-15 01.10.2021 |
Шунты токовые, PCS-71000 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
2 года |
|
61813-15 02.10.2021 |
Источники питания программируемые, Keithley 2260B Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
62529-15 30.11.2020 |
Источники питания постоянного тока, PSB7, PSU7, PSW7 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
2 года |
|
68026-17 17.07.2027 |
Осциллографы цифровые запоминающие, серий GDS-71000B, GDS-72000E, MSO-72000E, MSO-72000EA Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
68671-17 18.09.2027 |
Источники питания, серий GPS-7х303A, PPH Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
68945-17 23.10.2027 |
Шунты токовые, PCS-71000A Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
69232-17 14.11.2027 |
Осциллографы цифровые запоминающие, GDS-71000A, GDS-73000 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
70936-18 23.04.2028 |
Осциллографы цифровые запоминающие, серии MDO-72000EX, MDO-72000EG Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
71516-18 15.06.2029 |
Измерители иммитанса, LCR-76002, LCR-76020, LCR-76100, LCR-76200, LCR-76300 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
72372-18 06.09.2029 |
Измерители электрической мощности, GPM-78213 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
72917-18 26.10.2024 |
Анализаторы спектра, GSP-79330 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
74891-19 23.04.2029 |
Источники питания постоянного тока, PSU7 100-15, PSU7 150-10, PSU7 300-5, PSU7 400-3.8, PSU7 600-2.6 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
74887-19 23.04.2029 |
Источники питания постоянного тока, PFR-7100L, PFR-7100M Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
74819-19 17.04.2024 |
Источники питания постоянного тока, PLR7 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
75131-19 31.05.2029 |
Источники питания постоянного тока, GPP Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
75642-19 26.07.2029 |
Анализаторы спектра, GSP-79330A, GSP-79300B Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
76099-19 13.09.2029 |
Тестеры батарей, GBM-73300, GBM-73080 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
76426-19 18.10.2029 |
Нагрузки электронные, серий PEL-72000, PEL-73000 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
76322-19 04.10.2029 |
Вольтметры универсальные, GDM-79060, GDM-79061 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
78131-20 27.04.2030 |
Генераторы сигналов специальной формы, серии AFG-73000 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
|
78118-20 27.04.2030 |
Генераторы сигналов специальной формы, серии MFG-72000 Фирма "Good Will Instrument Co., Ltd." (ТАЙВАНЬ (КИТАЙ) ) |
ОТ МП |
1 год |
Внимание!!!
Отчет очень тяжелый. Например, при выборе анализа собствнников от 100 поверок, построение может занять 3-4 часа.
Отчет создавался для IT компании ПКФ Бест Софт с целью анализа рынка поверки для поиска потенциальных клиентов.
На первом этапе необходимо ограничить область поиска. Например, оставить только сосбтвенников СИ от 10 000 поверок, это значительно сократит время выполнения отчета.
В результате обработки данных будет сформирован файл csv в кодировке windows-1251, содержащий следующие сведения:
- Наименование собственника СИ
- Указание региона, где предположительно находится собственник СИ (в % указывается доля поверок по региону)
- Количество уникальных СИ у данного собственника
- Всего поверок
- Поверки по годам (2021 - н.в.) и среднее количество поверок в год
- Количество крупных поверителей (от 50 поверок), которые работают с данным собственником СИ
Инофрмация о каждом крупном поверителе в виде:
ФБУ САМАРСКИЙ ЦСМ (РСТ), ОКВЭД 71.12.6, всего поверок 802242 в том числе у данного собственника 97 (96.040%), контрагентов 6625
ООО ТЦ МИР (неРСТ), ОКВЭД 26.51, всего поверок 30671 в том числе у данного собственника 3 (2.970%), контрагентов 540
АО МЕДТЕХНИКА (неРСТ), ОКВЭД , всего поверок 52369 в том числе у данного собственника 1 (0.990%), контрагентов 421
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "ПРИМОРСКИЙ ЦСМ" (RA.RU.311500) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ «Новосибирский ЦСМ» (RA.RU.311258) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
4380 | 4380 |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации типографским способом или специальным штампом и на переднюю панель прибора методом наклейки.
Лист № 4 Всего листов 5Источник напряжения постоянного и переменного тока APS-71102. Руководство по эксплуатации.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
Техническая документация фирмы «Good Will Instrument CO., Ltd.», Тайвань.
Лист № 5 Всего листов 5
осуществляется в соответствии с документом APS.014/1Mn «Источник напряжения постоянного и переменного тока APS-71102. Методика поверки», утвержденным ГЦИ СИ ФБУ «ЦСМ Московской области» 15 августа 2014 г.
Основное поверочное оборудование:
- мультиметр цифровой прецизионный Fluke 8508A, № Госреестра 25984-08, диапазон измерений от 0 до 1050 В, погрешность измерений постоянного напряжения ±0,004 %, переменного ±6,540-4;
- вольтметр цифровой универсальный В7-78/1, № Госреестра 31773-06, диапазон измерений от 0 до 1050 В, погрешность ±0,09 %;
- катушка электрического сопротивления Р310, № Госреестра 1162-58, номинал 0,01 Ом (Imax=10 A), класс точности 0,01;
- нагрузка электронная программируемая PEL-300, № Госреестра 20480-07, диапазон установки значений сопротивления от 0,05 до 1000 Ом, максимальный ток 60 А;
- частотомер электронно-счетный Ч3-63/1, № Госреестра 9084-90, диапазон измерений от 0,1 Гц до 1500 МГ ц, погрешность ±5 • 10-7;
- измеритель нелинейных искажений СК6-13, № Госреестра 10227-85, диапазон частот от 10 Гц до 120 кГц, диапазон измеряемых КНИ от 0,003 до 100 %, погрешность ±3 %.
Источник напряжения основан на классическом принципе работы трансформатора с использованием электронного предрегулятора и вторичного регулятора линейного напряжения. Прибор представляет собой программируемый регулируемый источник напряжения. Управление и контроль режимов работы производится с помощью встроенного микропроцессора как с передней панели вручную, так и дистанционно через стандартный интерфейс USB, обеспечивая плавное регулирование выходных параметров. С целью защиты высокочувствительной электроники от повреждения перенапряжением и избыточным током предусмотрена система электронных предохранителей.

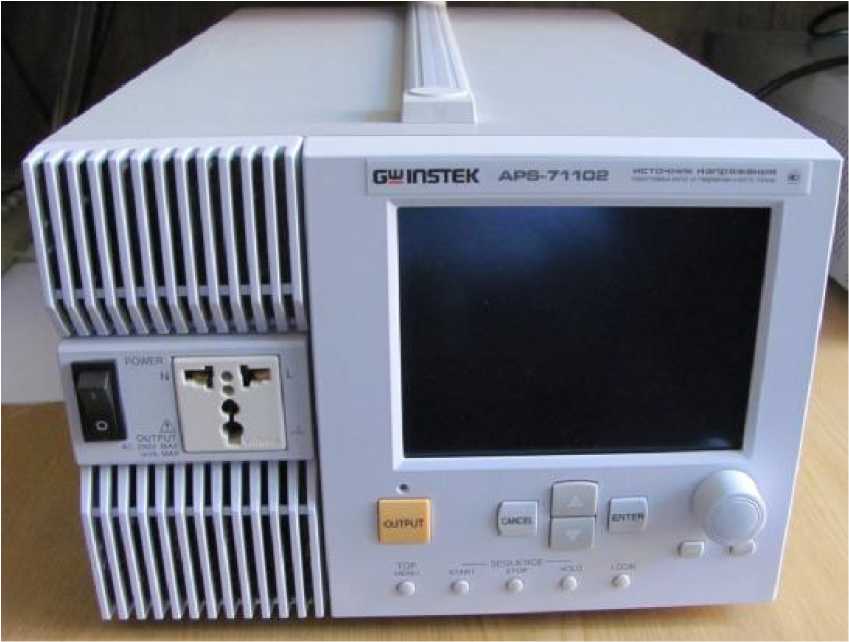

На передней панели прибора расположены органы управления, дисплей, выключатель сетевого питания и универсальные разъемы для переменного выходного напряжения. Прибор оборудован цифровыми измерителями тока, напряжения, частоты, выходной мощности и гармонических составляющих выходного тока, значения которых отображаются на ЖКД. Прибор обладает низким уровнем нестабильности при изменении нагрузки, сетевого напряжения питания и температуры окружающей среды, а также низким уровнем шумов и пульсаций в нагрузке.
Рисунок 1 - Общий вид источника питания
Прибор имеет восемь режимов работы в зависимости от типа выходного напряжения и используемого источника питания. Используются не только внутренние источники, но и
Лист № 2 Всего листов 5 внешние с возможностью усиления их выходных характеристик и синхронизации работы прибора от внешнего источника.

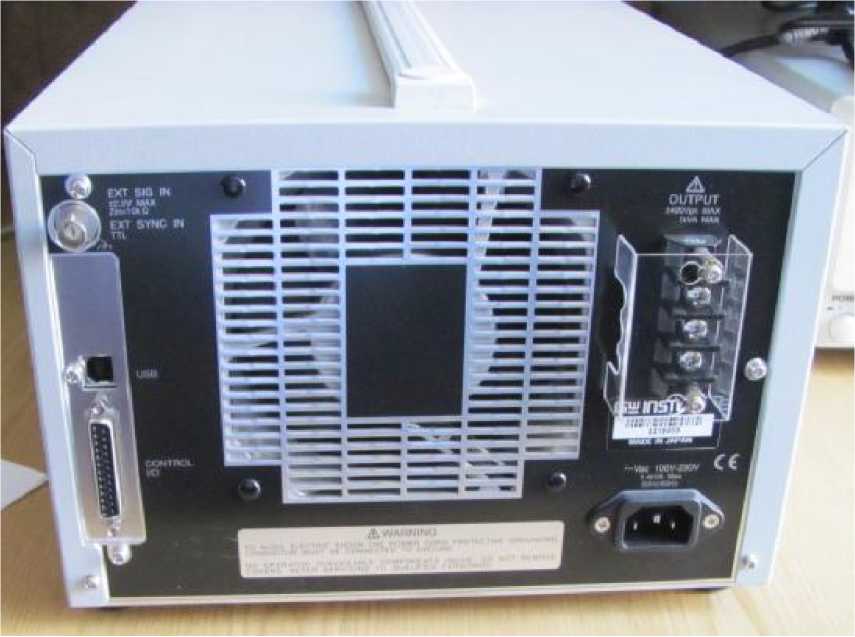

На задней панели имеется разъем для подключения шнура питания, интерфейс USB для связи с ЭВМ, входные разъемы для внешних источников питания и синхронизации и выходные разъемы для выходного напряжения постоянного тока.
Рисунок 2 - Вид задней панели источника питания
Комплект поставки прибора соответствует таблице 4.
Таблица 4
|
Наименование |
Количество |
Примечание |
|
Источник питания APS-71102 |
1 шт. | |
|
Шнур сетевого питания №2 (евронабор №2 10 А/250 В) |
1 шт. | |
|
Интерфейсный кабель |
1 шт. |
USB |
|
Ферритовый сердечник(для установки на кабель USB) |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
1 экз. | |
|
Руководство по программированию источника питания |
1 экз. |
по запросу |
|
Упаковочная коробка |
1 шт. |
Таблица 1
|
Наименование характеристики Значение | ||
|
Режим источника постоянного напряжения | ||
|
Диапазон установки выходного напряжения |
Шкала 100 В |
Шкала 200 В |
|
±(0,1 - 190) В |
±(0,1 - 380) В | |
|
Разрешение |
0,1 В |
0,1 В |
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения |
±(0,005^Х +0,8 В) |
±(0,005-Х+1,6 В) |
|
Х-здесь и далее установленное значение величины на выходе прибора | ||
|
Максимальное значение выходного тока |
10 А |
5 А |
|
Максимальное значение выходной мощности |
1000 Вт | |
|
Режим источника переменного напряжения | ||
|
Диапазон установки выходного напряжения, В |
Шкала 100 В |
Шкала 200 В |
|
(0,1 - 135) Вскз |
(0,1 - 270) Вскз | |
|
Разрешение |
0,1 В |
0,1 В |
|
Пределы допускаемой абсолютной погрешности воспроизведения напряжения |
±(0,005^Х+0,6 Вскз) |
±(0,005- Х+1,2 Вскз) |
|
Максимальное значение выходного тока, А |
10 Аскз |
5 Аскз |
|
Диапазон частот выходного напряжения (источник INT) |
от 1 до 550 Гц |
|
Разрешение |
0,1 Гц |
|
Пределы допускаемой абсолютной погрешности установки частоты выходного напряжения |
±0,0001-Х |
|
Коэффициент нелинейных искажений выходного напряжения |
менее 3 % |
|
Неравномерность АЧХ источника на частотах от 1 Гц до 100 Гц от 100 Гц до 550 Гц |
±0,5 дБ ±2,0 дБ |
|
Нестабильность выходного напряжения при изменении тока нагрузки (от 0 до максимального значения) |
не более ±0,005^ Х |
|
Нестабильность выходного напряжения при изменении напряжения питания прибора (на ±10 % от номинального) |
не более ±0,002^Х |
|
Максимальная выходная мощность |
1000 ВА |
|
Режим измерения параметров выхоДного напряжения | |
|
Пределы допускаемой абсолютной погрешности измерения частоты |
±0,0001-Х |
|
Пределы допускаемой абсолютной погрешности измерения постоянного и переменного выходного напряжения |
±0,005^Х |
|
Пределы допускаемой абсолютной погрешности измерения постоянного выходного тока Пределы допускаемой абсолютной погрешности измерения переменного выходного тока |
±0,03^Х ±0,05^Х |
|
Пределы допускаемой абсолютной погрешности измерения выходной мощности прибора |
±0,02^Х |
|
Общие технические характеристики | |
|
Напряжение питающей сети |
(180 - 250)В |
|
Частота питающей сети |
50/60 Гц |
|
Потребляемая мощность, В •А, не более: |
1400ВА |
|
Рабочие условия применения:
|
от 0 до 40 от 5 до 85 от -10 до +50 от 5 до 35 |
|
Габаритные размеры (ширина х высота х длина), мм, не более |
258 х 176 х 440 |
|
Масса, кг, не более |
9,5 |
Примечание - АСКЗ, ВСКЗ - среднеквадратические значения тока и напряжения.
