Наименование и обозначение

Количество, шт.

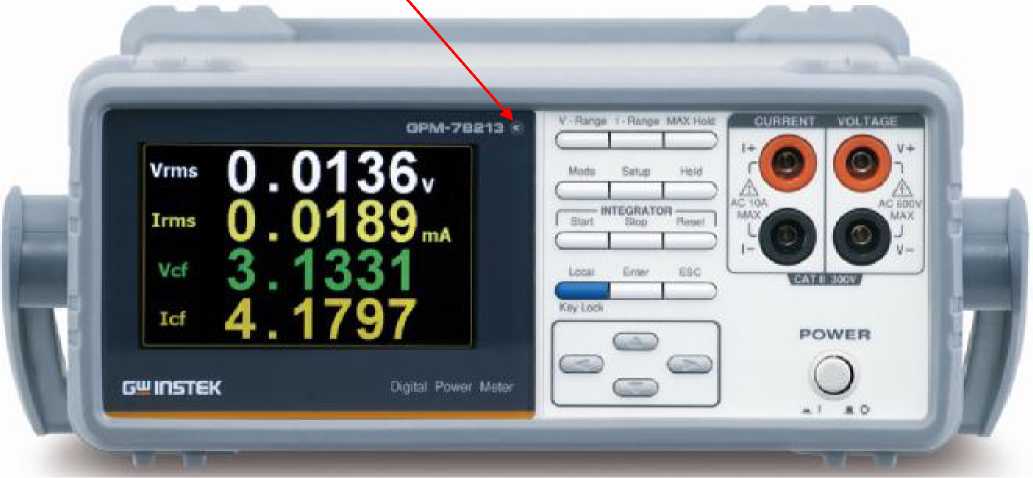

Измеритель электрической мощности GPM-78213

1

Сетевой кабель

1

Руководство по эксплуатации

1

Измерительные провода

2

Методика поверки ПР-21-2018МП

1

Наименование характеристики

Значение характеристики

Диапазон измерений частоты напряжения и тока, Гц

от 30 до 9999,9

Пределы допускаемой абсолютной погрешности измерений частоты, Гц

±0,0006Тизм

Примечание

F_mM - измеренное значение частоты, Гц

Наименование характеристики

Значение характеристики

Верхние пределы измерений напряжения, В, при установленном значении коэффициента амплитуды:

• - не более 3 (CF=3);

• - не более 6 (CF=6).

15; 30; 60; 150; 300; 600

7,5; 15; 30; 75; 150; 300

Пределы допускаемой абсолютной погрешности измерений напряжения, В:

• - постоянного тока

• - переменного тока частотой от 45 Гц до 66 Гц

• - переменного тока частотой свыше 66 Гц до 1 кГц

• - переменного тока частотой свыше 1 кГц до 6 кГц

±(0,002 •и_Юм+0,002 •ипр)

±(0,001^иизм+0,001^/Лпр)

±(0,001-и_ИВм+0,002-и_Пр)

±0,03^Ппр

Примечания

и_изм - измеренное значение напряжения, В

и_пр - значение верхнего предела измерений напряжения, В

Наименование характеристики

Значение характеристики

Верхние пределы измерений силы тока, А, при установленном значении коэффициента амплитуды:

• - не более 3 (CF=3);

• - не более 6 (CF=6).

540^-3; 140^-2; 240^-2; 540^-2; 0,1; 0,2; 0,5; ^{1; 2; 5;}_-3^{10; 20}_{-3       -2 -2 -2}

2,540^-3; 540^-3; 140^-2; 2,540^-2; 540^-2;

0,1; 0,25; 0,5; 1; 2,5; 5; 10

Пределы допускаемой абсолютной погрешности измерений силы тока, А:

• - постоянного тока

• - переменного тока частотой от 45 Гц до 66 Гц

• - переменного тока частотой свыше 66 Гц до 1 кГц

• - переменного тока частотой свыше 1 кГц до 6 кГц

±(0,002 ^изм+0,002 -1пр) ±(0,00Ыизм+0,001 -1пр) ±(0,001-1изм+0,002-1пр)

±0,03-!пр

Примечания

1_изм - измеренное значение тока, А

1_пр - значение верхнего предела измерений силы тока, А

Наименование характеристики

Значение характеристики

Диапазон измерений, Вт, 1В А, вар

от 0 до 12000

Пределы допускаемой абсолютной погрешности измерений мощности (активной, полной, реактивной), Вт, В •А, вар:

• - постоянного тока

• - переменного тока при частоте сигнала от 45 Гц до 66 Гц

• - переменного тока при частоте сигнала свыше 66 Гц до 1 кГц

• - переменного тока при частоте сигнала свыше 1 кГц до 6 кГц

±(0,002- Ризм+0,002^ Рпр)

±(0,001<Ризм+0,001^Рпр) ±(0,001-Ризм+0,003-Рпр) ±0,03-Рпр

Примечания

Р_изм - измеренное значение мощности, Вт, В •А, вар

Р_пр - значение верхнего предела измерения мощности, Вт, В А, вар

Наименование характеристики

Значение характеристики

Габаритные размеры (ширинахвысотахглубина), не более, мм

270x110x350

Масса, не более, кг

2,9

Напряжение питающей сети, В

от 100 до 240

Частота питающей сети, Гц

от 50 до 60

Потребляемая мощность, В^А, не более

25

Условия эксплуатации

Нормальные условия (измерений) ¹⁾

Предельные условия (измерений)

температура окружающего воздуха, °С

относительная влажность воздуха, %, не более

температура окружающего воздуха, °С

относительная влажность воздуха, %, не более

от +18 до +28

80

от 0 до +30

80

св. +30 до +40

70

св. +40 до +50

50

¹⁾ Метрологические характеристики нормируются через 30 минут после прогрева измерителя
