Номер по Госреестру СИ: 76426-19
76426-19 Нагрузки электронные
(PEL-72000, PEL-73000)
Назначение средства измерений:
Нагрузки электронные серий PEL-72000, PEL-73000 (далее - нагрузки) предназначены для формирования электрического сопротивления с одновременным измерением входных величин (напряжения и силы постоянного тока, электрической мощности постоянного тока, электрического сопротивления).
Внешний вид.
Нагрузки электронные
Рисунок № 1
Внешний вид.
Нагрузки электронные
Рисунок № 2
Внешний вид.
Нагрузки электронные
Рисунок № 3
Внешний вид.
Нагрузки электронные
Рисунок № 4
Внешний вид.
Нагрузки электронные
Рисунок № 5
Внешний вид.
Нагрузки электронные
Рисунок № 6
Программное обеспечение
Программное обеспечение (далее - ПО) нагрузок установлено в памяти внутреннего контроллера и служит для управления режимами работы, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
PEL |
Номер версии (идентификационный номер ПО) |
не ниже 1.00 |
Лист № 4 Всего листов 11
Знак утверждения типа
Знак утверждения типананосится на переднюю панель нагрузок методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе
Нормативные и технические документы
Нормативные документы, устанавливающие требования к нагрузкам электронным серий PEL-72000, PEL-73000
ГОСТ 22261-29. Средства измерений электрических и магнитных величин. Общие технические условия
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •10-16 до 100 А»
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
Поверка
Поверкаосуществляется по документу ПР-22-2019МП «Нагрузки электронные серий PEL-72000, PEL-73000. Методика поверки», утвержденному АО «ПриСТ» 31.07.2019 г.
Основные средства поверки:
-
- источник питания постоянного тока Gen 600-4 (Госреестр № 46742-11);
-
- источник питания постоянного тока Gen 10-1000 (Госреестр № 46686-11);
-
- вольтметр универсальный В7-78/1 (Госреестр № 52147-12, 3 разряд по
ГОСТ 8.027-2001);
-
- шунт токовый PCS-71000 (Госреестр № 61767-15, 3 разряд по ГОСТ Р 8.764-2011).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки, в виде оттиска поверительного клейма, наносится на свидетельство о поверке.
Изготовитель
Good Will Instrument Co., Ltd., ТайваньАдрес: No. 7-1, Jhongsing Rd., Tucheng City, Taipei County 236, Taiwan Телефон: +886-2-2268-0389
Факс: +886-2-2268-0639
Web-сайт: http://www.gwinstek.com
Заявитель
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ») Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Телефон: +7 (495) 777-55-91
Факс: +7 (495) 640-30-23
Web-сайт: http://www.prist.ru
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля»
Адрес: 115419, г. Москва, 2-й Донской проезд, д. 10, стр. 4, комната 31 Телефон: +7 (495) 777-55-91
Факс: +7 (495) 640-30-23
E-mail: prist@prist.ru
Принцип действия нагрузок основан на формировании электрического сопротивления переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы постоянного тока на входе нагрузок и выбранными режимами работы. Управление и контроль над режимами работы нагрузок осуществляет встроенный микроконтроллер. Установка значений параметров производится с помощью кнопок и регуляторов, расположенных на лицевой панели нагрузок.
Конструктивно нагрузки представляют собой лабораторные приборы настольного исполнения с возможностью установки в приборную стойку. На передней панели расположены регуляторы напряжения и тока, цифровые индикаторы текущих значений тока и напряжения, кнопки управления, гнезда подключения. На задней панели нагрузок дополнительно имеются клеммы для приема сигналов от внешнего устройства, а также разъемы для параллельного соединения нагрузок, разъёмы интерфейсов USB, RS-232 и GPIB (в зависимости от модификаций).
Нагрузки изготавливаются в следующих модификациях:
серия PEL-72000: PEL-72020, PEL-72030, PEL-72040, PEL-72041;
серия PEL-73000: PEL-73021, PEL-73021B, PEL-73041, PEL-7304m, PEL-73111, PEL^Hm, PEL-73211, PEL-732114.
Модификации нагрузок отличаются формой и размерами корпусов, максимальной электрической мощностью, диапазонами токов и напряжений, расположением входных клемм и органов управления. Модификации PEL-72020, PEL-72030, PEL-72040, PEL-72041 являются модульными и предназначены для работы только в составе шасси PEL-72002 или PEL-72004.
Нагрузки обеспечивают работу в режимах стабилизации силы постоянного тока, стабилизации напряжения постоянного тока, стабилизации мощности постоянного тока и стабилизации электрического сопротивления.
Общий вид нагрузок и место нанесения знака утверждения типа представлены на рисунках 1 - 4. На рисунке 5 приведена схема пломбировки от несанкционированного доступа. Пломба наносится на стык задней панели и верхней крышки корпуса нагрузок. Может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати.
А

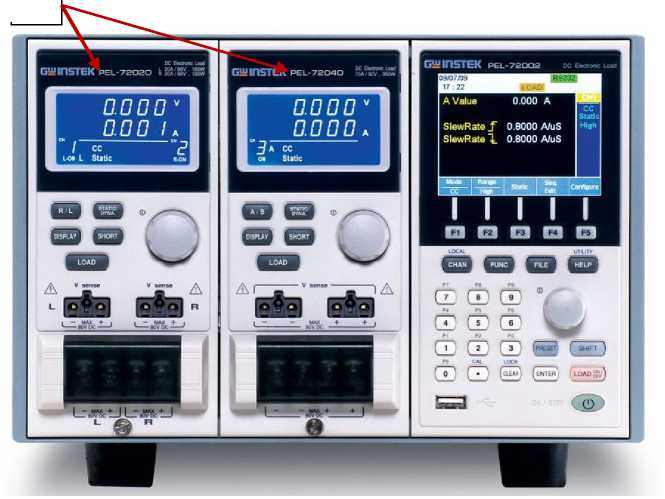

Рисунок 1 - Общий вид нагрузок модификаций PEL-72020, PEL-72030, PEL-72040, PEL-72041 и схема нанесения знака утверждения типа (А)

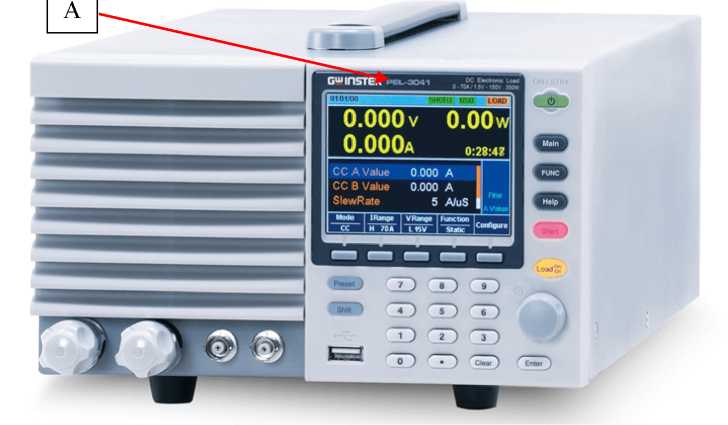

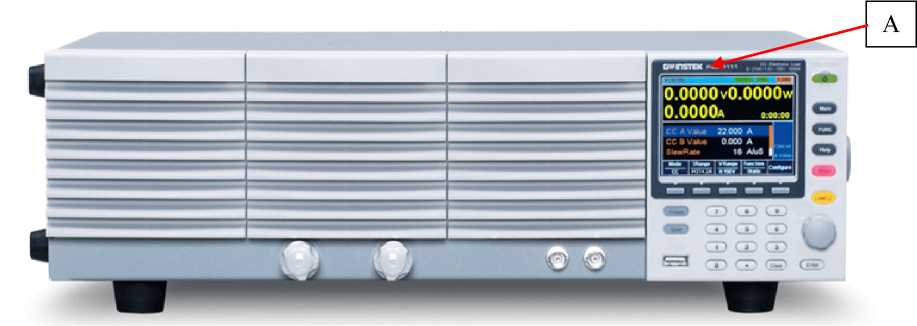

Рисунок 2 - Общий вид нагрузок модификаций PEL-73021, PEL-73021Н, PEL-73041, PEL-73041Н и схема нанесения знака утверждения типа (А)

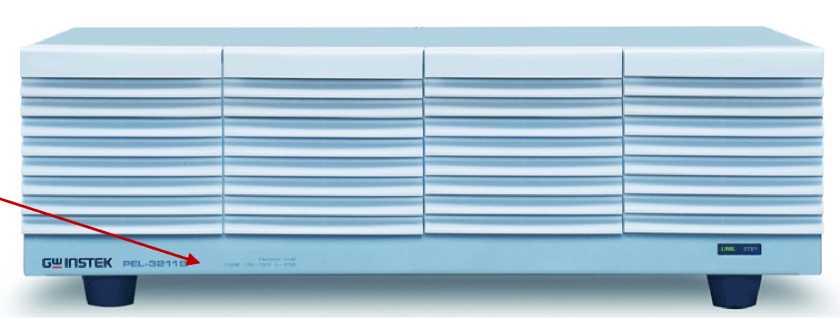

Рисунок 3 - Общий вид нагрузок модификаций PEL-73211 и PEL-73211Н и схема нанесения знака утверждения типа (А)
Рисунок 4 - Общий вид нагрузок модификаций PEL-73211 и PEL-73211Н и схема нанесения знака утверждения типа (А)

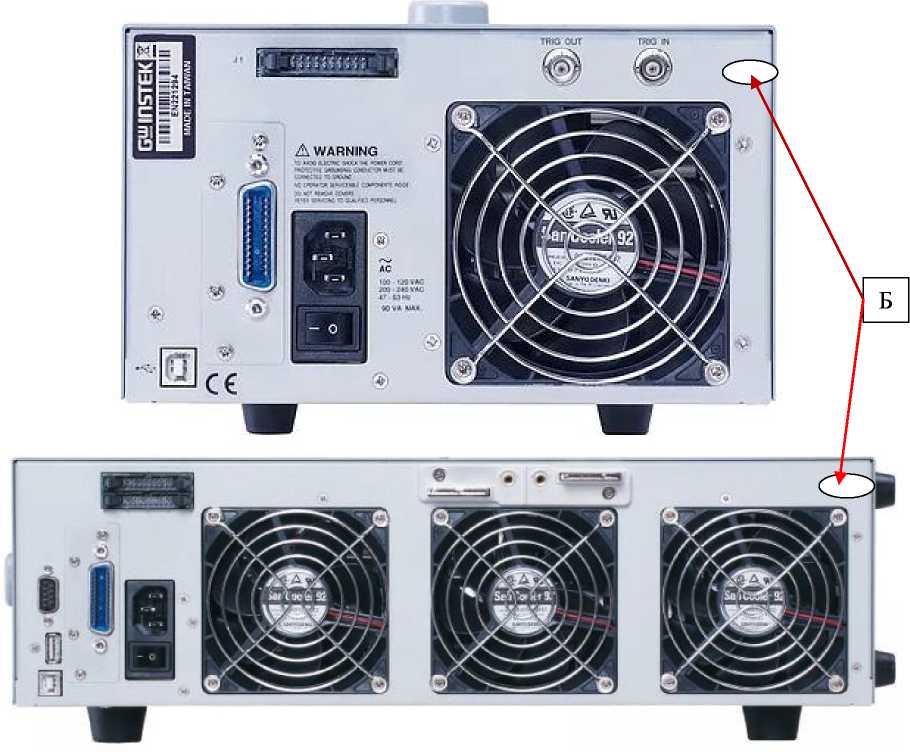

Рисунок 5 - Схема пломбировки от несанкционированного доступа (Б)
Таблица 2 - Основные метрологические характеристики нагрузок в режиме стабилизации силы постоянного тока
Модификация |
Диапа- зоны1) |
Верхние пределы установки силы постоянного тока, А |
Разрешение, мА |
Пределы допускаемой абсолютной погрешности установки силы постоянного тока, А |
1 |
2 |
3 |
4 |
5 |
PEL-72020 |
L |
2 |
0,1 |
±(0,001 •1уст+0,001 4пред* |
H |
20 |
1 |
±(0,001 •1уст+0,002 ^пред* | |
PEL-72030 |
L (канал L) |
5 |
0,125 |
±(0,001 •1уст+0,001 ^пред* |
L (канал R) |
4 |
0,1 | ||
H (канал R) |
40 |
1 |
±(0,001 •1уст+0,002 4пред* | |
PEL-72040 |
L |
7 |
0,2 |
±(0,001 •1уст+0,001 ^пред* |
H |
70 |
2 |
±(0,001-1уст+0,002-1пред* | |
PEL-72041 |
L |
1 |
0,05 |
±(0,001 •1уст+0,001 ^пред* |
H |
10 |
0,5 |
±(0,001-1уст+0,002-1пред* | |
PEL-73021 |
L |
0,35 |
0,01 |
±((0,002'^+0,001 •1пред*+ивх/5^105 Ом* |
M |
3,5 |
0,1 | ||
H |
35 |
1 | ||
При параллельном соединении3-* |
±(0,012<[уст+0,011<1пр*2* | |||
РЕЬ-73021Н |
L |
0,0875 |
0,003 |
±((0,002^уст+0,00Ыпред*+ивх/3,24406 Ом* |
M |
0,875 |
0,03 | ||
H |
8,75 |
0,3 | ||
При параллельном соединении3* |
±(0,012<[уст+0,011<1пр*2* | |||
PEL-73041 |
L |
0,7 |
0,02 |
±((0,002^[уст+0,001^1пред*+ UbX/5^105 Ом* |
M |
7 |
0,2 | ||
H |
70 |
2 | ||
При параллельном соединении3* |
±(0,012<[уст+0,011<1пр*2* | |||
РЕЬ-73041Н |
L |
0,175 |
0,006 |
±((0,002^уст+0,00Ыпред*+ивх/3,24406 Ом* |
M |
1,75 |
0,06 | ||
H |
17,5 |
0,6 | ||
При параллельном соединении3* |
±(0,012<[уст+0,011<1пр*2* |
Примечания - здесь и далее
-
1) - диапазоны установки силы постоянного тока:
L - Low (Низкий диапазон)
M - Middle (Средний диапазон)
H - High (Высокий диапазон)
-
2) - пределы допускаемой погрешности при параллельном соединении
-
3) - допускается параллельное соединение не более пяти нагрузок
1уст - установленное значение силы постоянного тока в нагрузке, А
1пред - значение верхнего предела установки силы постоянного тока в нагрузке, А
1Пр - значение верхнего предела установки силы постоянного тока в нагрузке (для диапазона M предел равен максимальному значению диапазона H), А
ивх - значение входного напряжения на электронной нагрузке, В
Продолжение таблицы 2
1 |
2 |
3 |
4 |
5 |
PEL-73111 |
L |
2,1 |
0,1 |
±(0,002^1уст+0,00Е1пред)+ Ubx/5^105 Ом |
M |
21 |
1 | ||
H |
210 |
10 | ||
При параллельном соединении3-* |
±(0,0124Уст+0,0114пр)2) | |||
PEL-7311m |
L |
0,525 |
0,02 |
±((0,002-IyCT+0,0014пред)+ивх/3,24406 Ом) |
M |
5,25 |
0,2 | ||
H |
52,5 |
2 | ||
При параллельном соединении3* |
±(0,0124уст+0,0114пр)2) | |||
PEL-732114) |
420 |
±(0,012-1уСТ+0,011 -1пр) | ||
PEL-73211rf’) |
105 |
±(0,012-1уСТ+0,011 -1пр) |
Примечания
-
4) - предназначен только для совместного использования с нагрузкой PEL-73111
-
5) - предназначен только для совместного использования с нагрузкой PEL-73111H
Таблица 3 - Основные метрологические характеристики нагрузок в режиме стабилизации напряжения постоянного тока
Модификация |
Диапа зоны |
Верхние пределы установки напряжения постоянного тока, В |
Разрешение, мВ |
Пределы допускаемой абсолютной погрешности установки напряжения постоянного тока, В |
PEL-72020 |
80 |
2 |
±(0,0005/Пуст+0,001 •ипред) | |
PEL-72030 | ||||
PEL-72040 |
80 | |||
PEL-72041 |
500 |
10 | ||
PEL-73021 |
M |
15 |
1 |
±(0,001 •иусТ+0,00Ьипред) |
H |
150 |
10 | ||
PEL-7302m |
M |
80 |
2 |
±(0,001 •иуСТ+0,001-ипред) |
H |
800 |
20 |
±(0,002^иуст+0,002^ипред) | |
PEL-73041 |
M |
15 |
1 |
±(0,001 •иуст+0,00Ьипред) |
H |
150 |
10 |
±(0,002^иуст+0,002^ипред) | |
PEL-7304m |
M |
80 |
2 |
±(0,001 •иуСТ+0,00Ьипред) |
H |
800 |
20 |
±(0,002^иуст+0,002^ипред) | |
PEL-73111 |
M |
15 |
1 |
±(0,001 •иуСТ+0,00Ьипред) |
H |
150 |
10 |
±(0,002^иуст+0,002^ипред) | |
PEL-7311m |
M |
80 |
2 |
±(0,001 •иуСТ+0,00Ьипред) |
H |
800 |
20 |
±(0,002^иуст+0,002^ипред) |
Примечания
иуст - установленное значение напряжения постоянного тока в нагрузке, В
ипред - значение верхнего предела установки напряжения постоянного тока в нагрузке, В
Таблица 4 - Основные метрологические характеристики нагрузок в режиме стабилизации электрического сопротивления
Модификация |
Диапа зоны |
Верхние пределы установки электрического сопротивления |
Пределы допускаемой абсолютной погрешности установки электрического сопротивления, Ом |
1 |
2 |
3 |
4 |
PEL-72020 |
L |
от 0,075 до 300 Ом |
±(0,002^S+0,001)2) |
H |
от 3,75 Ом до 15 кОм1) |
±(0,001^S+0,001)2) |
Продолжение таблицы 4 .
1 |
2 |
3 |
4 |
PEL-72030 |
L (канал L) |
от 0,3 Ом до 1,2 кОм1) |
±(0,002^S+0,001)2) |
H (канал L) |
от 15 Ом до 60 кОм1) |
±(0,00RS+0,001)2) | |
L (канал R) |
от 0,0375 до 150 Ом |
±(0,002^S+0,001)2) | |
H (канал R) |
от 1,875 Ом до 7,5 кОм1) |
±(0,00RS+0,001)2) | |
PEL-72040 |
L |
от 0,025 до 100 Ом |
±(0,002^S+0,001)2) |
H |
от 1,25 Ом до 5 кОм1) |
±(0,00RS+0,001)2) | |
PEL-72041 |
L |
от 1,25 Ом до 5 кОм1) |
±(0,002^S+0,002)2) |
H |
от 50 Ом до 200 кОм1) |
±(0,00RS+0,0005)2) | |
PEL-73021 |
L |
от 4,28566 Ом до 250 кОм1) |
±ивх/((0,005 •1уст+0,005 • 1пред)+ +иВх/5405 Ом) |
M |
от 2,333365 Ом до 25 кОм1) |
±иВх/((0,005<1уст^0,005<1пр)+ +ивх/5405 Ом) | |
H |
от 23,33365 Ом до 2,5 кОм1) | ||
PEL-73021H |
L |
от 57,1 Ом до 3,33 Мом1) |
±ивх/((0,005 •1уст+0,005 • 1пред)+ +ивх/3,24406 Ом) |
M |
от 5,71 Ом до 333 кОм1) |
±ивх/((0,005<1уст+0,005<1пр)+ +ивх/3,24406 Ом) | |
H |
от 571 мОм до 33,3 кОм1) | ||
PEL-73041 |
L |
от 2,1428 Ом до 125 кОм1) |
±ивх/((0,005 •1уст+0,005 • 1пред)+ +ивх/5405 Ом) |
M |
от 214,28 мОм до 12,5 кОм1) |
±ивх/((0,005<1уст^0,005<1пр)+ +ивх/5405 Ом) | |
H |
от 21,428 мОм до 1,25 кОм1) | ||
PEL-73041H |
L |
от 28,5 Ом до 1,66 Мом1) |
±ивх/((0,005 •1уст+0,005 • 1пред)+ +ивх/3,24406 Ом) |
M |
от 2,85 Ом до 166 кОм1) |
±ивх/((0,005<1уст+0,005<1пр)+ +ивх/3,24406 Ом) | |
H |
от 285 мОм до 16,6 кОм1) | ||
PEL-73111 |
L |
от 714,27 мОм до 41,6667 кОм1) |
±ивх/((0,005 •1уст+0,005 • 1пред)+ +ивх/5405 Ом) |
M |
от 71,427 мОм до 4,16667 кОм1) |
±ивх/((0,005<1уст^0,005<1пр)+ +ивх/5405 Ом) | |
H |
от 7,1427 мОм' до 416,667 Ом1) | ||
PEL-73111H |
L |
от 95,2 Ом до 5 кОм1) |
±ивх/((0,005 •1уст+0,005 • 1пред)+ +ивх/3,24406 Ом) |
M |
от 952 мОм до 50 кОм1) |
±ивх/((0,005<1уст+0,005<1пр)+ +ивх/3,24406 Ом) | |
H |
от 9,52 Ом до 500 кОм1) | ||
Примечания
S - значение проводимости, полученное расчетным способом из установленного значения сопротивления R^,: S^/Ry^, См 1уст - значение силы тока установленной сопротивлением (1уст=ивх^уст), А 1пред - значение верхнего предела установки силы постоянного тока в нагрузке, А 1пр - значение верхнего предела установки силы постоянного тока в нагрузке (для диапазона M предел равен максимальному значению диапазона H), А ивх - значение входного напряжения на нагрузке, В |
Модификация |
Диапа зоны |
Верхние пределы установки мощности постоянного тока, Вт |
Раз-реше ние, мВт |
Пределы допускаемой абсолютной погрешности установки мощности постоянного тока, Вт1) |
PEL-72020 |
L |
10 |
1 |
±(0,0005 •Руст+0,0005 ^Рпр) |
H |
100 |
10 |
±(0,0005 • РуСТ+0,0005 •Рпред) | |
PEL-72030 |
L (канал L) |
30 |
1 |
±(0,0005 •Руст+0,0005 ^Рпр) |
L (канал R) |
25 |
1 | ||
H (канал R) |
250 |
10 |
±(0,0005 •Руст+0,0005 •Рпред) | |
PEL-72040 |
L |
35 |
1 |
±(0,0005 •Руст+0,0005 ^Рпр) |
H |
350 |
10 |
±(0,0005 •Руст+0,0005 •Рпред) | |
PEL-72041 |
L |
35 |
1 |
±(0,0005 •Руст+0,0005 ^Рпр) |
H |
350 |
10 |
±(0,0005 •Руст+0,0005 •Рпред) | |
PEL-73021 |
L |
1,75 |
0,1 |
±((0,0006 •Руст+0,014 Тпред)+ивх2/5 •Ю5 Ом) |
M |
17,5 |
1 |
±((0,0006Туст+0,014Тпр)+ивх2/5 •Ю5 Ом) | |
H |
175 |
10 |
±((0,0006Туст+0,014Тпред)+ивхХ/5405 О м) | |
PEL-730Х1Н |
L |
1,75 |
0,1 |
±((0,0006Туст+0,014Тпред)+ивхХ/3,Х4406 Ом) |
M |
17,5 |
1 |
±((0,0006Туст+0,014Тпр)+ивхХ/3,Х4^ 106 Ом) | |
H |
175 |
10 |
±((0,0006Туст+0,014Тпред)+ивхХ/3,Х4406 Ом) | |
PEL-73041 |
L |
3,5 |
0,1 |
±((0,0006Туст+0,014Тпред)+ивХх/5405 Ом) |
M |
35 |
1 |
±((0,0006Туст+0,014Тпр)+ивхХ/5•Ю5 Ом) | |
H |
350 |
10 |
±((0,0006Туст+0,014Тпред)+ивхХ/5405 О м) | |
PEL-73041Н |
L |
3,5 |
0,1 |
±((0,0006Туст+0,014Тпред)+ивхХ/3,Х4406 Ом) |
M |
35 |
1 |
±((0,0006Туст+0,014Тпр)+ивхХ/3,Х4^ 106 Ом) | |
H |
350 |
10 |
±((0,0006<Руст+0,014\Рпред)+ивхХ/3,Х4^106 Ом) | |
PEL-73111 |
L |
10,5 |
1 |
±((0,0006;Руст+0,014Тпред)+ивХХ/5405 Ом) |
M |
105 |
10 |
±((0,0006Туст+0,014Тпр)+ивхХ/5 •Ю5 Ом) | |
H |
1050 |
100 |
±((0,0006Туст+0,014Тпред)+ивхХ/5405 О м) | |
РЕЬ-73111Н |
L |
10,5 |
1 |
±((0,0006Туст+0,014Тпред)+ивхХ/3,Х4406 Ом) |
M |
105 |
10 |
±((0,0006Туст+0,014Тпр)+ивхХ/3,Х4^ 106 Ом) | |
H |
1050 |
100 |
±((0,0006Туст+0,014Тпред)+ивхХ/3,Х4406 Ом) |
Примечания
1) - при параллельном соединении погрешность установки мощности постоянного тока не нормируется
Руст - установленное значение мощности постоянного тока в нагрузке, Вт
Рпред - значение верхнего предела установки мощности постоянного тока в нагрузке, Вт Рпр - значение верхнего предела установки мощности постоянного тока в нагрузке (для диапазона M предел равен максимальному значению диапазона H), Вт ивх - значение входного напряжения на нагрузке, В
Модификация |
Диапа зоны |
Верхние пределы измерений силы постоянного тока, А |
Разрешение, мА |
Пределы допускаемой абсолютной погрешности установки силы постоянного тока, А |
PEL-72020 |
L |
2 |
0,04 |
±(0,0005 •1изм+0,0005 • Еред* |
H |
20 |
0,4 | ||
PEL-72030 |
L (канал L) |
5 |
0,1 | |
L (канал R) |
4 |
0,08 | ||
H (канал R) |
40 |
0,8 | ||
PEL-72040 |
L |
7 |
0,14 | |
H |
70 |
1,4 | ||
PEL-72041 |
L |
1 |
0,02 | |
H |
10 |
0,2 | ||
PEL-73021 |
L |
0,350 |
0,01 |
±(0,002^изм+0,003^пред* |
M |
3,5 |
1 |
±(0,002^изм+0,003 -1пр* | |
H |
35 |
1 |
±(0,002^изм+0,003^пред* | |
При параллельном соединении2* |
±(0,012^изм+0,01Мпред*1* | |||
PEL-73021Н |
L |
0,0875 |
0,01 |
±(0,002^изм+0,003^пред* |
M |
0,875 |
1 |
±(0,002^изм+0,003 -1пр* | |
H |
8,75 |
1 |
±(0,002^изм+0,003^пред* | |
При параллельном соединении2* |
±(0,012^изм+0,01Мпред*1* | |||
PEL-73041 |
L |
0,7 |
0,02 |
±(0,002^изм+0,003^пред* |
M |
7 |
2 |
±(0,002^изм+0,003 -1пр* | |
H |
70 |
2 |
±(0,002^изм+0,003^пред* | |
При параллельном соединении2* |
±(0,012^изм+0,01Мпред*1* | |||
PEL-73041Н |
L |
0,175 |
0,02 |
±(0,002^изм+0,003^пред* |
M |
1,75 |
2 |
±(0,002^изм+0,003 -1пр* | |
H |
17,5 |
2 |
±(0,002^изм+0,003^пред* | |
При параллельном соединении2* |
±(0,012^изм+0,01Мпред*1* | |||
PEL-73111 |
L |
2,1 |
0,1 |
±(0,002^изм+0,003^пред* |
M |
21 |
10 |
±(0,002^изм+0,003 -1пр* | |
H |
210 |
10 |
±(0,002^изм+0,003^пред* | |
При параллельном соединении2* |
±(0,012^изм+0,01Мпред*1* | |||
РЕЬ-73111Н |
L |
0,525 |
0,1 |
±(0,002^изм+0,003^пред* |
M |
5,25 |
10 |
±(0,002^изм+0,003 -1пр* | |
H |
52,5 |
10 |
±(0,002^изм+0,003^пред* | |
При параллельном соединении2* |
±(0,012^изм+0,01Мпред*1* |
Примечания
-
1) - пределы допускаемой погрешности при параллельном соединении
-
2) - допускается параллельное соединение не более пяти нагрузок
1изм - значение силы постоянного тока, измеренное нагрузкой, А
1пред - значение верхнего предела измерений силы постоянного тока, А
1Пр - значение верхнего предела измерений силы постоянного тока (для диапазона M предел равен максимальному значению диапазона H), А
Модификация |
Диапа зоны |
Верхние пределы измерений напряжения постоянного тока, В |
Разрешение, мВ |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
PEL-72020 |
L |
16 |
0,32 |
±(0,00025 •иизм+0,00025^пред) |
H |
80 |
1,6 | ||
PEL-72030 |
L (канал L) |
16 |
0,32 | |
H (канал L) |
80 |
1,6 | ||
L (канал R) |
16 |
0,32 | ||
H (канал R) |
80 |
1,6 | ||
PEL-72040 |
L |
16 |
0,32 | |
H |
80 |
1,6 | ||
PEL-72041 |
L |
125 |
2,5 | |
H |
500 |
10 | ||
PEL-73021 |
L |
15 |
1 |
±(0,001/иизм+0,001 •ипред) |
H |
150 |
10 | ||
PEL-73021H |
L |
80 |
1 | |
H |
800 |
10 | ||
PEL-73041 |
L |
15 |
1 | |
H |
150 |
10 | ||
PEL-73041H |
L |
80 |
1 | |
H |
800 |
10 | ||
PEL-73111 |
L |
15 |
1 | |
H |
150 |
10 | ||
PEL-73111H |
L |
80 |
1 | |
H |
800 |
10 | ||
Примечания иизм - значение напряжения постоянного тока, измеренное нагрузкой, В ипред - значение верхнего предела измерений напряжения постоянного тока, В |
Таблица 8 - Основные технические характеристики нагрузок
Наименование характеристики |
Значение характеристики |
Габаритные размеры (ширинахвысотахглубина), мм, не более: - PEL-72020, PEL-72030, PEL-72040, PEL-72041 |
82x172x475 |
- PEL-73021, PEL-73021H, PEL-73041, PEL-73041H |
214x124x400 |
- PEL-73111, PEL-73111H |
428x124x400 |
- PEL-73211, PEL-73211H |
428x128x554 |
Масса, кг, не более: - PEL-72020, PEL-72030, PEL-72040, PEL-72041 |
3,8 |
- PEL-73021, PEL-73021H |
6 |
- PEL-73041, PEL-73041H |
7 |
- PEL-73111, PEL-73111H |
17 |
- PEL-73211, PEL-73211H |
23 |
Значение напряжение питающей сети, В |
от 104 до 253 |
Частота питающей сети, Гц |
50; 60 |
Продолжение таблицы 8
Наименование характеристики |
Значение характеристики |
Условия эксплуатации:
|
от 0 до +40 80 от 84,0 до 106,7 |
