Наименование

Обозначение

Количество, шт.

Кабель питания

-

1

Руководство по эксплуатации

-

1

Методика поверки

ПР-05-2019МП

1

Наименование характеристик

Значения характеристик

1

2

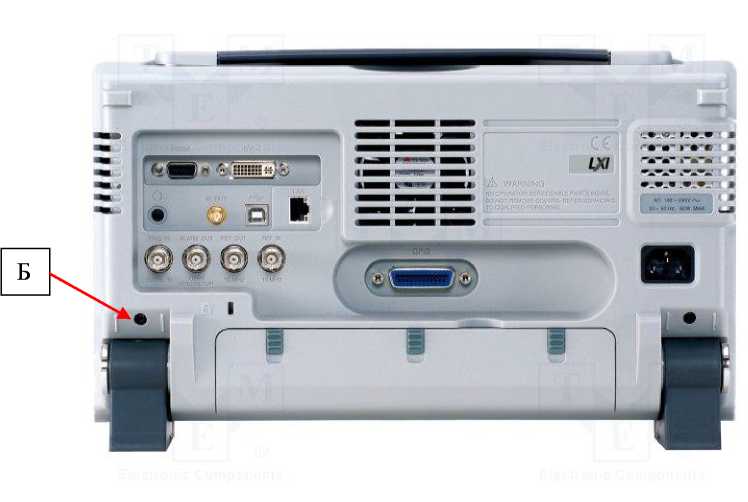

Диапазон рабочих частот, Гц, для модели:

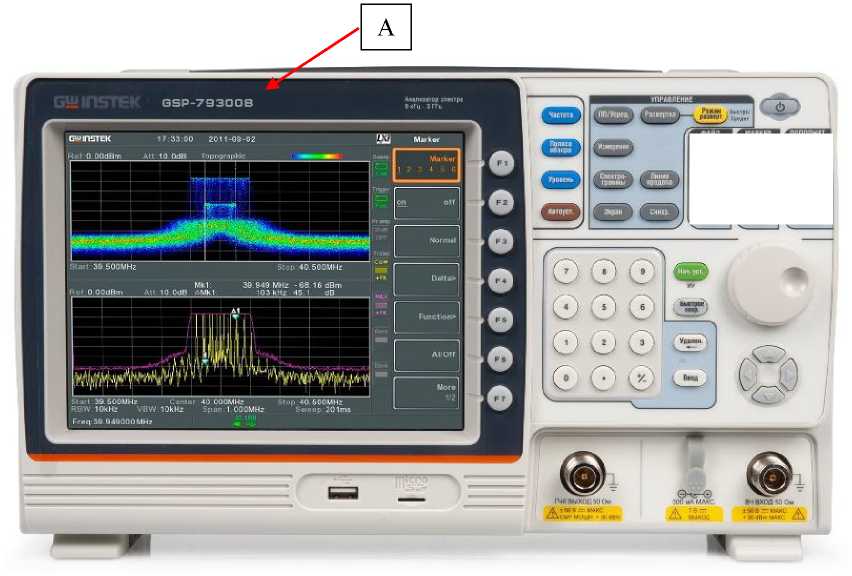

- GSP-79300B

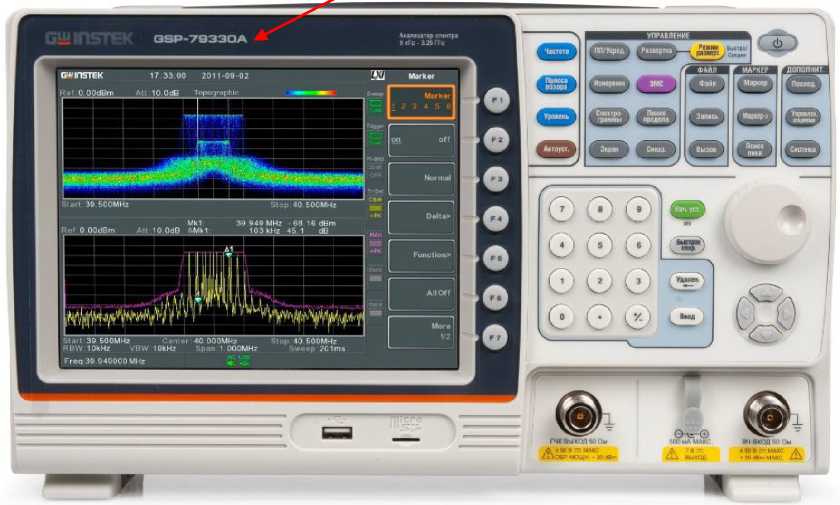

- GSP-79330A

от 9М0³ до 3М0⁹ от 9М0³ до 3,25М0⁹

Номинальное значение частоты опорного генератора, МГц

10

Пределы допускаемой основной относительной погрешности частоты опорного генератора

±(1,02M0^-6+1M0^-6^N), где N - количество лет после выпуска из производства или подстройки

Пределы относительной температурной нестабильности частоты опорного генератора в рабочих условиях применения

±0,03^10^-6

Разрешение по частоте в режиме измерения частоты, Г ц

1; 10; 100; 1000

Диапазон установки полос пропускания фильтра ПЧ по уровню -3 дБ, Гц

от 1 до 1-10⁶ (с шагом 1-3-10)

Полоса пропускания фильтров электромагнитной совместимости (ЭМС) по уровню -6 дБ, Г ц

200; 9М0³; 1,2М0⁵; 1М0⁶

Пределы допускаемой относительной погрешности установки полос пропускания фильтров ПЧ и ЭМС, %

• - при полосе пропускания < 1 МГц

• - при полосе пропускания = 1 МГц

±5

±8

Пределы допускаемой абсолютной погрешности измерений частоты маркером, Гц

±(5o+5t)-f +0,1-Бпч/эмс+к), где 6₀ - относительная погрешность частоты опорного генератора St - относительная температурная нестабильность частоты опорного генератора f - измеренное значение частоты, Гц Fпч/эмс - полоса пропускания фильтров ПЧ и ЭМС, Гц к - разрешение по частоте, Гц

Диапазон установки полосы пропускания видеофильтра (Твф) по уровню -3 дБ, Гц

от 1 до 1-10⁶ (с шагом 1-3-10)

Уровень фазовых шумов относительно несущей 1 ГГц, приведенный к полосе 1 Гц, дБн/Гц ¹⁾, не более

• - при отстройке на 10 кГц

• - при отстройке на 100 кГц

(при Fпч/эмс = 1 кГц, Fвф = 10 Гц, усреднение > 40)

-86

-95

¹⁾ Здесь и далее дБн - уровень мощности в дБ относительно уровня несущей частоты

1

2

Диапазон измерений уровня сигнала, дБм ¹⁾

• - в диапазоне частот от 100 кГц до 1 МГц

• - в диапазоне частот св. 1 МГц до 10 МГц

• - в диапазоне частот св. 10 МГц до Fen ²⁾

от уровня собственных шумов до +18 от уровня собственных шумов до +21 от уровня собственных шумов до +30

Средний уровень собственных шумов, дБм, не более ³⁾

- с выключенным предусилителем, при следующих условиях: аттенюатор 0 дБ, Fnч/эмс =  10 Гц,

F вф = 10 Гц, полоса обзора 500 Гц, опорный уровень -60 дБм, усреднение > 40, в диапазонах частот: от 9 кГц до 100 кГц св. 100 кГц до 1 МГц св. 1 МГц до 2,7 ГГц св. 2,7 ГГц до Fвn

-93

-90-3-(f/100) -112 -106

- с включенным предусилителем, при следующих условиях: аттенюатор 0 дБ, Fnn/эмс =  10 Гц,

F вф = 10 Гц, полоса обзора 500 Гц, опорный уровень -60 дБм, усреднение > 40, в диапазонах частот:

св. 100 кГц до 1 МГц

св. 1 МГц до 10 МГц

св. 10 МГц до Fвn

-108-2-(f/100)

^-134    ₆

-134+3<f/10⁶) где f - частота, на которой измеряется уровень, кГ ц

Пределы   допускаемой   абсолютной   погрешности

измерения уровня сигнала, дБ

(при нормальных условиях применения)

- на опорной частоте 160 МГц, на опорном уровне, при следующих условиях: Fnч/эмс = 10 кГц, Fвф =1 кГц; полоса обзора 100 кГц; шкала логарифмическая, 1 дБ/дел; предусилитель выключен; опорный уровень 0 дБм; аттенюатор 10 дБ; пиковый детектор включен; усреднение > 40

±0,6

- на опорной частоте 160 МГц, на опорном уровне, при следующих условиях: Fnч/эмс = 10 кГц, Fвф =1 кГц; полоса обзора 100 кГц; шкала логарифмическая, 1 дБ/дел; предусилитель включен; опорный уровень -30 дБм; аттенюатор 0 дБ; пиковый детектор включен; усреднение > 40

±0,6

- в диапазоне частот от 1 МГц до Fвn,

при следующих условиях: Fnч/эмс = 10 кГц, Fвф = 1 кГц; предусилитель выключен; уровень сигнала на входе от 0 до -50 дБм; опорный уровень от 0 до -50 дБм; аттенюатор 10 дБ; усреднение > 40

±1,5

• ¹⁾ Здесь и далее дБм - уровень мощности в дБ относительно 1 мВт

• ²⁾ Здесь и далее Fвn - значение верхнего предела диапазона рабочих частот, в зависимости от модели анализатора, ГГц

• ³⁾ Средний уровень собственных шумов не включает случайные дискретные составляющие

1

2

Неравномерность АЧХ относительно уровня на частоте 160 МГц, дБ (при нормальных условиях применения)

при следующих условиях: предусилитель выключен; аттенюатор 10 дБ, в диапазонах частот:

• - от 100 кГц до 2 ГГц

• - св. 2 ГГц до Fen

при следующих условиях: предусилитель включен; аттенюатор 0 дБ, в диапазонах частот:

• - от 1 МГц до 2 ГГц

• - св. 2 ГГц до Fвn

±0,5

±0,7

±0,6

±0,8

Пределы допускаемой абсолютной погрешности измерений уровня сигнала из-за переключения полос пропускания фильтра ПЧ относительно полосы пропускания 10 кГц, дБ

±0,25

Диапазон ослаблений внутреннего аттенюатора, дБ

от 0 до 50

Шаг перестройки ослаблений внутреннего аттенюатора, дБ

1

Пределы допускаемой абсолютной погрешности измерений уровня сигнала из-за переключения аттенюатора, дБ

• - при значении ослабления до 45 дБ включ.

• - при значении ослабления св. 45 дБ

±0,3

±0,4

Относительный уровень гармонических искажений, дБн, не более (при уровне сигнала на смесителе -30 дБм, при ослаблении внутреннего аттенюатора 0 дБ и выключенном предусилителе)

• - при частоте несущей от 10 МГц до 775 МГц не включ.

• - при частоте несущей от 775 МГц включ. до 1,625 ГГц

-35

-60

Интермодуляционные искажения третьего порядка, выраженные в виде точки пересечения 3-го порядка (TOI), дБм, не менее

(в диапазоне частот от 300 МГц до Fb^ при уровне сигнала на смесителе -30 дБм, при ослаблении внутреннего аттенюатора 0 дБ и выключенном предусилителе)

+1

Следящий генератор (опция)

Диапазон частот следящего генератора, Гц

от 1 • 10⁵ до Fвn

Диапазон установки уровня следящего генератора, дБм

от -50 до 0

Пределы допускаемой абсолютной погрешности установки уровня -10 дБм на частоте 160 МГц, дБ

(при нормальных условиях применения)

±0,5

Неравномерность АЧХ относительно опорной частоты 160 МГц, дБ (нормируется в диапазоне частот от 200 кГц до Fb^

±2

Пределы допускаемой абсолютной погрешности установки уровня сигнала из-за переключения аттенюатора следящего генератора относительно опорного уровня -10 дБм, дБ

(нормируется в диапазоне установки уровня от -40 до 0 дБм)

±1

Наименование характеристик

Значения характеристик

1

2

Номинальное значение сопротивлений входа анализатора и выхода следящего генератора, Ом

50

Типы разъемов входа анализатора и выхода следящего генератора

N-тип «розетка»

Напряжение питания от сети переменного тока частотой от 45 до 65 Гц, В

от 100 до 240

1

2

Потребляемая мощность, Вт, не более

65

Масса, кг, не более

4,5

Габаритные размеры, мм, не более (ширинахвысотахглубина)

350x210x100

Нормальные условия применения

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от +20 до +30

80

Рабочие условия применения

• - температура окружающего воздуха, °С

• - относительная влажность воздуха, %, не более

от +5 до +40

80
