Номер по Госреестру СИ: 53325-13
53325-13 Осциллографы цифровые
(DPO73304D, DSA73304D, DPO72504D, DSA72504D)
Назначение средства измерений:
Осциллографы цифровые DPO73304D, DSA73304D, DPO72504D, DSA72504D предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.

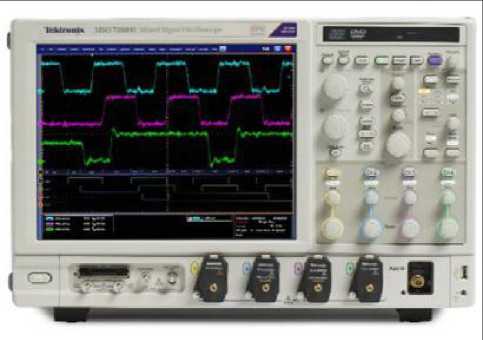

Внешний вид.
Осциллографы цифровые
Рисунок № 1

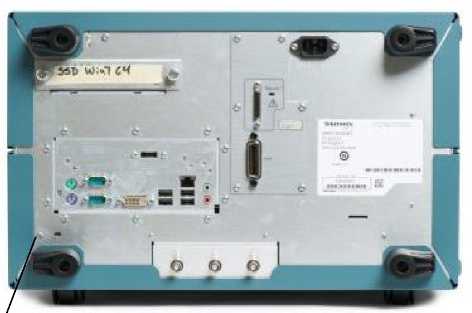

Внешний вид.
Осциллографы цифровые
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 22.04.2018
Номер записи - 143234
ID в реестре СИ - 365634
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
