Номер по Госреестру СИ: 77296-20
77296-20 Генераторы сигналов произвольной формы
(AWG5200)
Назначение средства измерений:
Генераторы сигналов произвольной формы серии AWG5200 (далее - генераторы) предназначены для воспроизведения электрических высокочастотных сигналов стандартной и произвольной формы.
Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 1
Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 2
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер с операционной системой Windows, служит для управления режимами работы и функциями генераторов, его метрологически значимая часть выполняет функции формирования амплитудно-частотных параметров воспроизводимых сигналов.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
AWG5200 Series Software |
Номер версии (идентификационный номер) |
не ниже v6.1.0054 |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к генераторам сигналов произвольной формы серии AWG5200
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГСИ. Государственная поверочная схема для средств измерений времени и частоты (приказ Росстандарта от 31.07.2018 г. № 1621)
Поверка
Поверкаосуществляется по документу AWG5200/Mn-2019 «ГСИ. Генераторы сигналов произвольной формы серии AWG5200. Методика поверки», утвержденному АО «АКТИ-Мастер» 25.11.2019 г.
Основные средства поверки:
-
- частотомер универсальный Tektronix FCA3000, регистрационный номер 51532-12;
-
- стандарт частоты рубидиевый FS 725, регистрационный номер 31222-06;
-
- мультиметр Keithley 2000; регистрационный номер 75241-19;
-
- осциллограф цифровой DPO7254C, регистрационный номер 53104-13;
-
- анализатор спектра в реальном масштабе времени RSA5106B, регистрационный номер 59499-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится лицевую панель корпуса генераторов в виде наклейки и/или на свидетельство о поверке.
Изготовитель
Компания “Tektronix, Inc.”, США
Адрес: P.O Box 500, Beaverton, Oregon 97077-0001, USA
Тел.: 1(800)426-2200, факс: 1(503)627-5622
E-mail: moscow@tektronix.com
Заявитель
Представительство компании «Тектроникс Интернэшнл, Инк.» в России
Адрес: 125167, г. Москва, Ленинградский проспект, д. 37, к. 9
Тел.: +7 (495) 664-75-64, факс: +7 (495) 664-75-65
Web: www.tektronix.ru
E-mail: moscow@tektronix.com
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)Адрес: 127106, г. Москва, Нововладыкинский проезд, д. 8, стр. 4 Тел./факс: +7 (495) 926-71-85
Web: http://www.actimaster.ru
E-mail: post@actimaster.ru
Принцип действия генераторов основан на прямом цифровом синтезе сигналов заданной формы, их преобразовании в аналоговую форму цифро-аналоговым преобразователем (ЦАП), усилении по напряжению и мощности в выходном тракте. Сигналы различных форм и стандартов хранятся во внутренней памяти или формируются пользователем, в том числе путем импорта моделей сигналов, созданных в программных приложениях общего пользования (MATLAB, Excel и др.).
Синхронизация воспроизводимых сигналов осуществляется от внутреннего опорного генератора или от внешнего источника.
Серия AWG5200 включает в себя три модификации AWG5202, AWG5204 и AWG5208, отличающиеся количеством выходных измерительных каналов (2, 4 и 8 соответственно). Каждый измерительный канал содержит прямой и инверсный аналоговые выходы, а также до 4х выходов маркеров (сигналов прямоугольной формы). Аналоговые выходы имеют режимы “DC” (выход открытого типа) и “AC” (выход закрытого типа). Генераторы имеют также вход и выход сигнала синхронизации, входы/выходы сигналов тактовой частоты и входы триггера.
Генераторы снабжены цветным сенсорным дисплеем. Управление режимами работы и параметрами измерений производится вручную с лицевой панели, либо дистанционно по интерфейсам USB, LAN (Ethernet).
Генераторы поставляются с набором аппаратных и функциональных опций, перечень которых приведен в таблице 1.
Таблица 1 - Перечень основных опций
Обозначение для модификаций |
Наименование | ||
AWG5202 |
AWG5204 |
AWG5208 | |
225 |
425 |
825 |
Максимальная частота дискретизации 2,5 ГГц |
250 |
450 |
850 |
Максимальная частота дискретизации 5 ГГц Х) |
2DC |
4DC |
8DC |
Широкополосные выходы с усилителем (DC High BW) |
2HV |
4HV |
8HV |
Выходы с повышенным напряжением (DC High Volt) |
2AC |
4AC |
8AC |
Выходы AC с усилителем (AC Amplified) |
2DIGUP |
4DIGUP |
8DIGUP |
Цифровое повышающее преобразование частоты |
SEQ |
Выполнение последовательности сигналов | ||
ACCY01 |
USB-манипулятор «мышь», клавиатура, стилус |
1) 10 ГГц с интерполяцией
Конструктивно генераторы выполнены в виде моноблока в настольном исполнении. Общий вид генераторов с указанием места нанесения знака утверждения типа и знака поверки показан на рисунке 1, вид задней панели с схемой пломбирования от несанкционированного доступа представлен на рисунке 2.
место нанесения знака утверждения типа и знака поверки
Рисунок 1 - Общий вид генераторов
схема пломбирования (стикер-наклейка)

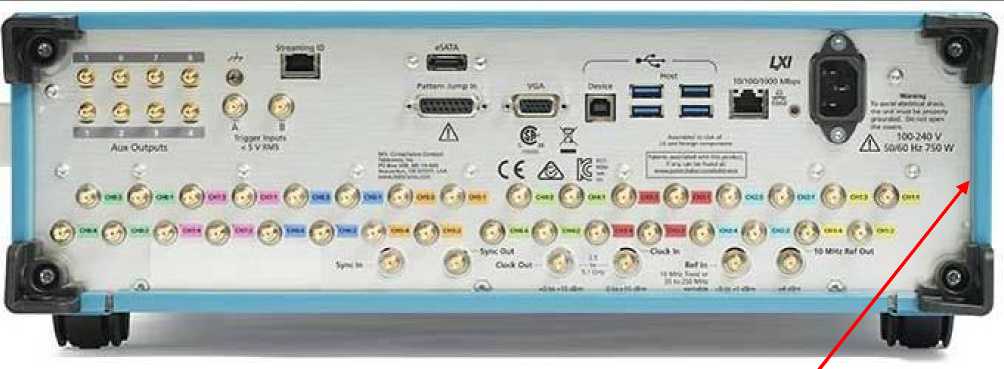

Рисунок 2 - Вид задней панели генераторов
Таблица 5 - Комплектность генераторов
Наименование и обозначение |
Кол-во |
Генератор сигналов произвольной формы серии AWG5200, модификация AWG5202/AWG5204/AWG5208 |
1 шт. |
Опции |
по заказу |
Нагрузка оконечная согласованная (терминатор) SMA(m) |
2 шт. на канал |
Кабель сетевой |
1 шт. |
Руководство по эксплуатации 071-3532-01 |
1 шт. |
Методика поверки AWG5200/МП-2019 |
1 шт. |
представлены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Количество аналоговых каналов (прямой и инверсный выходы) | |
AWG5202 |
2 |
AWG5204 |
4 |
AWG5208 |
8 |
Количество активных маркерных выходов канала | |
при разрешении ЦАП 16 бит |
0 |
при разрешении ЦАП 15 бит |
1 |
при разрешении ЦАП 14 бит |
2 |
при разрешении ЦАП 13 бит |
3 |
при разрешении ЦАП 12 бит |
4 |
Максимальная частота дискретизации ЦАП, ГГц |
6,25 |
Максимальное количество точек формируемого сигнала в памяти (на один канал) |
2М09 |
Максимальное количество шагов последовательности (опция SEQ) |
16384 |
ПАРАМЕТРЫ СИНХРОНИЗАЦИИ | |
Частота опорного генератора, МГц |
10 |
Пределы допускаемой относительной погрешности частоты опорного генератора при выпуске из производства или после подстройки при температуре от 0 до 50 °C |
±110’6 |
Пределы допускаемого относительного дрейфа частоты опорного генератора за один год |
±Е10"6 |
Выходное сопротивление на выходе синхронизации, Ом |
50 |
Уровень мощности сигнала на выходе синхронизации, дБм2-* |
(4 ±2) |
Входное сопротивление на входе синхронизации, Ом |
50 |
Уровень мощности сигнала на входе синхронизации, дБм |
±5 |
ПАРАМЕТРЫ АНАЛОГОВЫХ ВЫХОДОВ | |
Выходное сопротивление прямого и инверсного выходов |
50 Ом |
Верхняя частота аналогового сигнала с амплитудой напряжения U (п-п) в режиме “DC” (однополярное включение), МГ ц | |
стандартное исполнение по уровню -3 дБ, U = 0,75 В |
2000 |
стандартное исполнение по уровню -6 дБ, U = 0,75 В |
4000 |
опция DC по уровню -3 дБ, U = 1,5 В |
1300 |
опция HV по уровню -3 дБ, U = 2 В |
370 |
опция HV по уровню -3 дБ, U = 4 В |
200 |
Диапазон установки амплитуды аналогового сигнала в режиме “DC”, В и- |
■и |
стандартное исполнение |
от 0,025 до 0,75 3’4) |
опция DC |
от 0,025 до 1,5 3’4) |
опция HV |
от 0,01 до 5 3‘4) |
|
Продолжение таблицы 3
1 |
2 |
Пределы допускаемой относительной погрешности установки амплитуды напряжения U (п-п) в режиме “DC”, %1} | |
стандартное исполнение и опция DC при U < 0,1 В |
±5 |
стандартное исполнение и опция DC при U > 0,1 В |
±2 |
опция HV при U < 0,16 В |
±5 |
опция HV при U > 0,16 В |
±2 |
Длительность фронта/среза аналогового сигнала прямоугольной формы с амплитудой напряжения U (п-п) в режиме “DC”, нс, не более | |
стандартное исполнение при U < 0,75 В п-п |
0,11 |
опция DC при U < 1,5 В |
0,18 |
опция HV при U = 2 В |
0,6 |
опция HV при U = 3 В |
0,8 |
опция HV при U = 4 В |
1,1 |
опция HV при U = 5 В |
1,3 |
Нижняя частота аналогового сигнала в режиме “AC” по уровню -3 дБ, МГ ц |
10 |
Верхняя частота аналогового сигнала в режиме “АС”, МГц | |
ио уровню -3 дБ |
2000 |
по уровню -6 дБ |
4000 |
Диапазон установки уровня мощности аналогового сигнала в режиме “АС”, дБм | |
стандартное исполнение на частотах до 3,5 ГГц включ. опция АС на частотах до 3,5 ГГц включ. опция AC на частотах св. 3,5 ГГц до 5 ГГц включ. |
от-17 до -5 от-85 до +10 от -50 до +10 |
Пределы допускаемой относительной погрешности установки уровня мощности сигнала в режиме “AC”, дБ |
±0,5 3) |
Диапазон установки постоянного напряжения смещения аналогового сиг в режиме “DC”, В 4) на нагрузку 50 Ом на высокоомную нагрузку |
нала ±2,0 ±4,0 |
Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения Uo аналогового сигнала в режиме “DC”, В 4) | |
стандартное исполнение и опция DC |
±(0,02-|Uo| + 0,01) |
опция HV при амплитуде сигнала U, В п-п |
±(0,02-|Uo| ± 0,01-U + 0,02) |
Диапазон установки постоянного напряжения смещения аналогового сигнала в режиме “AC”, В 2) |
±5,0 |
Пределы допускаемой абсолютной погрешности установки постоянного напряжения смещения Uo аналогового сигнала в режиме “AC”, В |
±(0,02-|Uo| + 0,02) |
|
Окончание таблицы 3
1 |
2 |
ПАРАМЕТРЫ МАРКЕРНЫХ ВЫХОДОВ | |
Выходное сопротивление, Ом |
50 |
Диапазон установки нижнего и верхнего уровней сигнала, В 1) |
от -0,5 до +1,7 |
Диапазон установки амплитуды сигнала, В п-п 2) |
от 0,2 до 1,75 |
Пределы допускаемой абсолютной погрешности установки нижнего и верхнего уровней сигнала Um, В |
±(0,1-|Um| + 0,025) |
Минимальная длительность импульсов, нс |
0,4 |
Длительность фронта/среза импульсов, нс, не более |
0,15 3) |
Диапазон установки времени задержи маркеров, нс |
±2 |
Пределы допускаемой абсолютной погрешности установки времени задержки маркеров, нс |
±0,025 4) |
|
Таблица 4 - Основные технические характеристики
Тип соединителей |
SMA(f) |
Напряжение сети питания частотой 50 Гц, В |
от 100 до 240 |
Потребляемая мощность, Вт, не более |
750 |
Габаритные размеры с ножками и ручкой, мм | |
ширина |
461 |
глубина |
603 |
высота |
154 |
Масса без упаковки, кг, не более | |
AWG5202 |
20,0 |
AWG5204 |
21,7 |
AWG5208 |
23,0 |
Рабочие условия применения | |
температура окружающего воздуха, °C |
от 0 до 50 |
относительная влажность воздуха, % | |
при температуре до 30 °C включ. |
от 5 до 90 |
при температуре св. 30 °C |
от 5 до 45 (без конденсации) |
