Номер по Госреестру СИ: 53911-13
53911-13 Анализаторы спектра в реальном масштабе времени
(RSA5115A, RSA5126A)
Назначение средства измерений:
Анализаторы спектра в реальном масштабе времени RSA5115A, RSA5126A предназначены для измерения параметров спектра периодических и однократных сигналов, и применяются при разработке, монтаже и эксплуатации радиоэлектронных систем и телекоммуникационного оборудования.

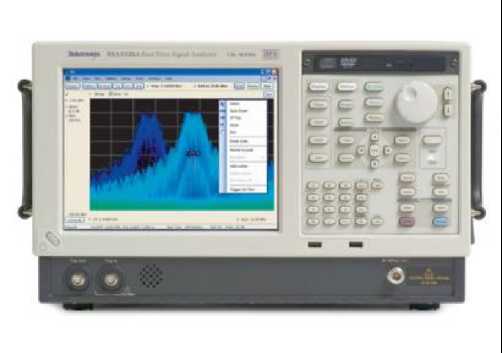

Внешний вид.
Анализаторы спектра в реальном масштабе времени
Рисунок № 1

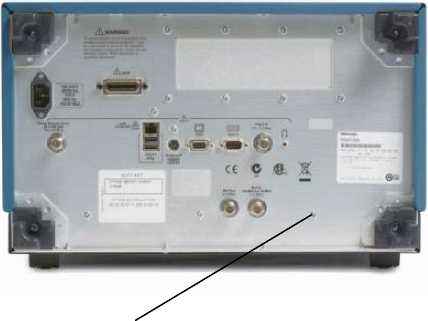

Внешний вид.
Анализаторы спектра в реальном масштабе времени
Рисунок № 2
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 26.06.2018
Номер записи - 143899
ID в реестре СИ - 366299
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Модификации СИ
Производитель
Изготовитель - Компания "Tektronix, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№650 от 2013.06.25 Об утверждении типов средств измерений (Регистрационный номер в Гос. реестре СИ 53904-53955-13, 23909-13, 28829-13, 48082-13, 53956-53961-13)
Наличие аналогов СИ: Анализаторы спектра в реальном масштабе времени (RSA5115A, RSA5126A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Tektronix, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
28763-05 01.03.2010 |
Анализаторы цифровых сигналов, TLA7NA4, TLA7NA3, TLA7NA2, TLA7NA1 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
28764-05 01.03.2010 |
Анализаторы цифровых сигналов, TLA5204, TLA5203, TLA5202, TLA5201 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
28765-05 01.03.2010 |
Анализаторы спектра, RSA3308A, RSA3303A, RSA2208A, RSA2203A, WCA280A, WCA230A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28766-05 01.03.2010 |
Осциллографы цифровые запоминающие, TDS6804B, TDS6604B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
28768-05 01.03.2010 |
Осциллографы цифровые, TDS5104B, TDS5032B, TDS5034B, TDS5052B, TDS5054B, TDS5054BE Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
28768-10 01.04.2015 |
Осциллографы цифровые, TDS5104B, TDS5032B, TDS5034B, TDS5052B, TDS5054B, TDS5054BE Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
28769-05 01.03.2010 |
Осциллографы цифровые, TDS7704B, TDS7054, TDS7104, TDS7154B, TDS7254B, TDS7404B, CSA7404B, CSA7154 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
28770-05 01.03.2010 |
Осциллографы цифровые, TDS3064B, TDS3044B, TDS3024B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
28786-05 01.04.2010 |
Анализаторы параметров сигналов передатчиков систем сотовой связи, YBT250 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28787-05 01.04.2010 |
Анализаторы параметров антенн и линий связи систем сотовой связи, YBA250 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35050-07 |
Преобразователь силы тока ВЧ измерительный с токосъемником, TCPA400 (преобразователь) TCP404XL (токосъемник) Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35051-07 |
Преобразователи силы тока ВЧ измерительные с токосъемниками, TCPA300 (преобразователь) TCP303, TCP 305 (токосъемники) Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35596-07 01.08.2012 |
Осциллографы цифровые, DSA70404, DSA70604, DSA70804, DSA71254, DSA71604, DSA72004 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35597-07 01.08.2012 |
Осциллографы цифровые, DPO7054, DPO7104, DPO7254, DPO7354 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35598-07 01.08.2012 |
Осциллографы цифровые, DPO70404, DPO70604, DPO70804, DPO71254, DPO71604, DPO72004 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35599-07 01.08.2012 |
Анализаторы цифровых сигналов, TLA5201B, TLA5202B, TLA5203B, TLA5204B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35600-07 01.08.2012 |
Анализаторы спектра в реальном масштабе времени , RSA6106A, RSA6114A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35601-07 01.08.2012 |
Анализаторы спектра в реальном масштабе времени , RSA3408A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35602-07 01.08.2012 |
Анализаторы телевизионных сигналов, WVR6100, WVR7100 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
35603-07 01.08.2012 |
Анализаторы телевизионных сигналов, WFM6100, WFM7000, WFM7100 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
35604-07 01.08.2012 |
Генераторы сигналов произвольной формы, AWG7102, AWG7051, AWG7052, AWG7101, AWG5002, AWG5004, AWG5012, AWG5014 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
36482-07 |
Преобразователь силы тока ВЧ измерительный с токосъемниками, TCPA300 (преобразователь) TCP303, TCP312 (токосъемники) Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
43480-09 01.01.2015 |
Анализаторы спектра, H600 RFHawk и SA2600 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43481-09 01.01.2015 |
Пробники активные, TAP1500, TAP2500, TAP3500 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43482-09 01.01.2015 |
Пробники дифференциальные высоковольтные, P5200, P5205, P5210 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43483-09 01.01.2015 |
Пробники дифференциальные, TDP0500, TDP1000, TDP1500, TDP3500 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43489-09 01.01.2015 |
Осциллографы стробоскопические с модулями, DSA8200, CSA8200 (осциллографы); 80Е01, 80Е03, 80Е04, 80Е06, 80Е07, 80Е08, 80Е09, 80Е10, 80А02, 82А04, 80А05, 80А06 (модули) Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43490-09 01.01.2015 |
Генераторы сигналов произвольной формы, AWG 5000B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43533-09 01.01.2015 |
Пробники дифференциальные широкополосные, P7340А, P7360А, P7380А, P7313, P7350SMA, P7380SMA, P7313SMA Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43534-09 01.01.2015 |
Генераторы сигналов произвольной формы, AWG 7000B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43535-09 01.01.2015 |
Анализаторы спектра в реальном масштабе времени , RSA3303B, RSA3308B, RSA3408B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43739-10 01.04.2015 |
Анализаторы спектра в реальном масштабе времени , RSA6106A, RSA6114A, RSA6120A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43802-10 01.04.2015 |
Пробники токовые, TCP0030, TCP0150 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43805-10 01.04.2015 |
Пробники токовые, TCP202 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
44514-10 01.08.2015 |
Анализаторы телевизионных сигналов, WFM4000, WVR4000, WFM5000, WVR5000, WFM6120, WVR6020, WFM7020, WVR7020, WFM7120, WVR7120 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44516-10 01.08.2015 |
Анализаторы транспортного потока цифрового телевизионного сигнала, MTS400P, MTS415, MTS430 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
52003-12 07.12.2017 |
Анализаторы спектра в реальном масштабе времени , RSA5103A, RSA5106A, RSA6106B, RSA6114B, RSA6120B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
52081-12 14.12.2017 |
Генераторы сигналов произвольной формы, AWG5002C, AWG5012C, AWG5014C, AWG7082C, AWG7122C Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53325-13 22.04.2018 |
Осциллографы цифровые, DPO73304D, DSA73304D, DPO72504D, DSA72504D Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53502-13 15.05.2018 |
Анализаторы спектра портативные, H500, SA2500 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53878-13 24.06.2018 |
Анализаторы спектра в реальном масштабе времени , SPECMON3, SPECMON6 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53911-13 26.06.2018 |
Анализаторы спектра в реальном масштабе времени , RSA5115A, RSA5126A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55588-13 20.11.2018 |
Генераторы сигналов произвольной формы, AWG70001A, AWG70002A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56173-14 27.11.2023 |
Анализаторы транспортного потока цифрового телевизионного сигнала, MTS4000 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
57169-14 25.02.2024 |
Осциллографы цифровые, DPO72304DX, DPO72504DX, DPO73304DX, MSO72304DX, MSO72504DX, MSO73304DX Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59499-14 17.10.2024 |
Анализаторы спектра в реальном масштабе времени , RSA5103B, RSA5106B, RSA5115B, RSA5126B, SPECMON3B, SPECMON6B, SPECMON26B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
61669-15 15.09.2025 |
Пробники токовые, TCP0030A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65764-16 28.11.2026 |
Осциллографы цифровые, DPO70000SX Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68121-17 20.07.2022 |
Анализаторы спектра в реальном масштабе времени портативные, RSA306B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68122-17 20.07.2022 |
Анализаторы спектра в реальном масштабе времени , RSA500A и RSA600A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
75972-19 22.08.2024 |
Анализаторы спектра в реальном масштабе времени , RSA513A, RSA518A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77296-20 30.01.2025 |
Генераторы сигналов произвольной формы, AWG5200 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77924-20 24.03.2025 |
Пробники дифференциальные высоковольтные, Р5210А Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
80213-20 23.12.2025 |
Генераторы сигналов произвольной формы, AWG70000B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за весь период ее работы на рынке. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Кто поверяет Анализаторы спектра в реальном масштабе времени (RSA5115A, RSA5126A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|
Стоимость поверки Анализаторы спектра в реальном масштабе времени (RSA5115A, RSA5126A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Кабардино-Балкарский ЦСМ Кабардино-Балкарская Республика |
10059 | 11065 |
|
ФБУ Кабардино-Балкарский ЦСМ Кабардино-Балкарская Республика |
12070 | 11065 |
Программное обеспечение
Программное обеспечение установлено на внутренний микропроцессор и выполняет функции управления режимами работы, обработки и представления измерительной информации. Общие сведения о программном обеспечении приведены в таблице ниже.
|
идентификационное наименование |
RSA Firmware |
|
идентификационный номер версии |
2.9.01 и выше |
|
класс риска |
A по WELMEC 7.2 для категории P |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится заднюю панель корпуса анализаторов спектра в реальном масштабе времени RSA5115A, RSA5126A в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в документе «071-2841-03. Анализаторы спектра в реальном масштабе времени серий RSA6100B, RSA5100A. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам спектра в реальном масштабе времени RSA5115A, RSA5126A
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
Лист № 6 Всего листов 6
ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийОсуществление мероприятий государственного контроля (надзора).
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МП РТ 1910-2013 «Анализаторы спектра в реальном масштабе времени RSA5115A, RSA5126A. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 14.05.2013 г.
Средства поверки:
|
наименование и требования к метрологическим характеристикам |
рекомендуемые эталонные средства измерений и метрологические характеристики |
|
генератор сигналов диапазон частот от 10 МГц до верхней границы частотного диапазона поверяемой модели; диапазон уровня мощности от - 50 до + 5 дБм; уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более - 117 дБн/Гц; вход синхронизации 10 МГц |
для модели RSA5115A: генератор сигналов измерительный Anritsu MG3692C с опциями 2, 3, 4 диапазон частот от 8 МГц до 20 ГГц; диапазон уровня от - 115 до + 15 дБм для модели RSA5126A: генератор сигналов измерительный Anritsu MG3693C с опциями 2, 3, 4 диапазон частот от 8 МГц до 31,8 ГГц; диапазон уровня от - 115 до + 10 дБм уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более - 119 дБн/Гц; вход синхронизации 10 МГц |
|
стандарт частоты уровень сигнала частотой 10 МГц от 0 до + 10 дБм; относительная погрешность частоты сигнала 10 МГц не более ± V10-9 |
стандарт частоты рубидиевый SRS FS725 номинальный уровень сигнала частотой 10 МГц + 7 дБм; годовой дрейф частоты не более ± V10-10 |
|
частотомер разрешение на частоте 10 МГц не хуже 1 Гц; вход синхронизации 10 МГц |
частотомер универсальный Tektronix FCA3000 разрешение на частоте 10 МГц не хуже 0,001 Гц; вход синхронизации 10 МГц |
|
ваттметр проходящей СВЧ мощности относительная погрешность измерения мощности от - 50 до - 10 дБм в диапазоне частот от 10 МГц до 18 ГГц не более ± 0,15 дБ |
ваттметр проходящей мощности СВЧ Rohde & Schwarz NRP-Z28 относительная погрешность измерения мощности от - 50 до + 20 дБм в диапазоне частот от 10 МГц до 18 ГГц не более ± 0,15 дБ |
|
ваттметр поглощаемой СВЧ мощности (для модели RSA5126A) относительная погрешность измерения мощности от - 50 до - 10 дБм частотой от 20 до 26,5 ГГц не более ± 0,4 дБ |
преобразователь измерительный Rohde & Schwarz NRP-Z55 относительная погрешность измерения мощности от - 50 до 0 дБм частотой от 50 МГц до 40 ГГц не более ± 0,4 dB |
Принцип действия основан на анализе сигналов с помощью быстрого преобразования Фурье, и отображении измерительной информации в спектральной и временной области. Непрерывный во времени анализ позволяет определять параметры спектра сигналов и их изменение во времени, а также параметры сигналов с аналоговой и цифровой модуляцией. Для регистрации однократных сигналов и случайных импульсных помех имеется режим синхронизации по маске с анализом во временной или частотной области. Функциональные возможности обработки измерительной информации могут быть расширены с помощью опций, поставляемых по заказу.
На внутреннем микропроцессоре установлена операционная система Windows XP, позволяющая производить мультидоменный анализ измерительной информации в задаваемых пользователем окнах, с представлением сигналов в различных форматах, в том числе параметров модуляции сигналов. Внешнее управление осуществляется по интерфейсам GPIB (IEEE-488.2), LAN (10/100/1000BASE-T), USB 2.0.
Конструктивно анализаторы спектра в реальном масштабе времени RSA5115A, RSA5126A выполнены в виде моноблока в настольном исполнении, на передней панели расположены органы управления и жидкокристаллический дисплей.
Внешний вид анализаторов спектра в реальном масштабе времени RSA5115A, RSA5126A показан на фотографиях 1 (вид спереди) и 2 (вид сзади).
фотография 1 - вид спереди
место пломбирования фотография 2 - задняя панель
По условиям эксплуатации анализаторы спектра в реальном масштабе времени
RSA5115A, RSA5126A соответствуют ГОСТ 22261-94 с рабочим диапазоном температур от 5 до 40 оС.
Анализаторы спектра в реальном масштабе времени RSA5115A, RSA5126A выпускаются в базовом исполнении, и с набором опций по заказу, перечисленных в таблице ниже .
|
опция |
наименование |
опция |
наименование |
|
10 |
измерение AM, FM, ФМ |
51 |
предварительный усилитель |
|
11 |
измерение фазовых шумов и джиттера |
52 |
триггер частотной маски |
|
12 |
измерение временных интервалов |
53 |
расширение памяти до 4 Гбайт |
|
20 |
детальный анализ сигналов |
85 |
полоса частот анализа 85 МГц |
|
21 |
анализатор модулированных сигналов |
110 |
полоса частот анализа 110 МГц |
|
22 |
анализатор OFDM |
200 |
расширенная функция триггера |
|
40 |
полоса частот анализа 40 МГц |
56KR |
конструкция для стойки |
|
наименование и обозначение |
кол-во |
|
Анализатор спектра в реальном масштабе времени RSA5115A, RSA5126A |
1 шт. по заказу |
|
Кабель сетевой |
1 шт. |
|
Клавиатура USB |
1 шт. |
|
Мышь компьютерная USB |
1 шт. |
|
Адаптер BNC(f)-N(m) |
1 шт. |
|
Соединитель переходной N(f) для RSA5115A, SMA(f) для RSA5126A |
1 шт. |
|
Крышка лицевой панели |
1 шт. |
|
Краткое руководство пользователя (брошюра на английском языке) |
1 шт. |
|
Руководство по применению (брошюра на английском языке) |
1 шт. |
|
Руководство по программированию на CD |
1 шт. |
|
Анализаторы спектра в реальном масштабе времени серий RSA6100B, RSA5100A. Руководство по эксплуатации. 071-2841-03 (на CD) |
1 шт. |
|
Анализаторы спектра в реальном масштабе времени RSA5115A, RSA5126A. Методика поверки. МП РТ 1910-2013 |
1 шт. |
|
диапазон частот | |
|
RSA5I I5A |
от 1 Гц до 15 ГГц |
|
RSA5126A |
от 1 Гц до 26,5 ГГц |
|
полоса частот анализа сигналов в реальном времени | |
|
стандартное исполнение |
25 МГц |
|
опция 40 |
40 МГц |
|
опция 85 |
85 МГц |
|
опция 110 |
110 МГц |
|
пределы основной допускаемой погрешности частоты опорного генератора при температуре от 20 до 30 оС после заводской калибровки |
± 110’7 |
|
пределы допускаемого временного дрейфа частоты опорного генератора за 10 лет |
± ЗЮ’7 |
|
пределы дополнительной погрешности частоты опорного генератора в интервале температур от 10 до 40 оС |
± Ю10-7 |
|
параметры выхода синхронизации | |
|
частота |
10 МГц |
|
уровень, не менее |
0 дБм 1 |
|
параметры входа синхронизации | |
|
частота |
10 МГц |
|
диапазон синхронизации |
± 310'6 |
|
уровень |
от - 10 до + 6 дБм |
|
полоса пропускания | |
|
стандартное исполнение, и с опцией 40 с опциями 85, 110 дополнительно |
от 0,1 Гц до 5 МГц 10 МГц |
|
примечание 1. здесь и далее сокращение «дБм» обозначает уровень мощности сигнала в дБ относительно мощности 1 мВт | |
|
уровень фазовых шумов на частоте 1 ГГц, не более | |
|
при отстройке 1 кГц |
- 103 дБн/Гц2 |
|
при отстройке 10 кГц |
- 109 дБн/Гц |
|
при отстройке 100 кГц |
- 112 дБн/Гц |
|
максимальный уровень сигнала на входе | |
|
без предварительного усилителя |
+ 30 дБм |
|
с предварительным усилителем |
+ 20 дБм |
|
усредненный уровень собственных шумов, нормализованный к полосе пропускания 1 Гц, не более | |
|
без предварительного усилителя | |
|
на частотах от 4 до 10 кГц (LF Path) |
- 141 дБм |
|
на частотах от 10 кГц до 32 МГц (LF Path) |
- 150 дБм |
|
на частотах от 1 до 10 МГц |
- 136 дБм |
|
на частотах от 10 МГц до 4 ГГц |
- 152 дБм |
|
на частотах от 4 до 6,2 ГГц |
- 149 дБм |
|
на частотах от 6,2 до 13 ГГц |
- 146 дБм |
|
на частотах от 13 до 23 ГГц |
- 144 дБм |
|
на частотах от 23 до 26,5 ГГц |
- 140 дБм |
|
с предварительным усилителем (опция 51) | |
|
на частотах от 1 до 10 МГц |
- 158 дБм |
|
на частотах от 10 МГц до 2 ГГц |
- 164 дБм |
|
на частотах от 2 до 3 ГГц |
- 163 дБм |
|
на частотах от 3 до 13 ГГц |
- 159 дБм |
|
на частотах от 13 до 23 ГГц |
- 157 дБм |
|
на частотах от 23 до 26,5 ГГц |
- 153 дБм |
|
пределы основной допускаемой погрешности измерения уровня мощности (ослабление аттенюатора 10 дБ) при температуре (23 ± 5) °C | |
|
без предварительного усилителя, - 20 дБм | |
|
RF Path, 100 МГц |
± 0,31 дБ |
|
LF Path, 10 МГц |
±0,31 дБ |
|
предварительный усилитель включен, - 30 дБм, 100 МГц |
± 0,50 дБ |
|
неравномерность амплитудно-частотной характеристики (ослабление аттенюатора 10 дБ) при температуре (23 ± 5) °C, не более | |
|
предварительный усилитель выключен, - 20 дБм | |
|
на частотах от 10 до 32 МГц (LF Path) |
± 0,2 дБ |
|
на частотах от 10 МГц до 3 ГГц |
± 0,35 дБ |
|
на частотах от 3 до 6,2 ГГц |
± 0,5 дБ |
|
на частотах от 6,2 до 15 ГГц |
± 1,0 дБ |
|
на частотах от 15 до 26,5 ГГц |
± 1,2 дБ |
|
с предварительным усилителем (опция 51), - 50 дБм | |
|
на частотах от 10 МГц до 3 ГГц |
± 0,8 дБ |
|
на частотах от 3 до 6,2 ГГц |
± 1,3 дБ |
|
на частотах от 6,2 до 15 ГГц |
± 1,5 дБ |
|
на частотах от 15 до 26,5 ГГц |
± 2,0 дБ |
|
неравномерность амплитудно-частотной характеристики в полосе частот анализа (центральная частота 200 МГц), не более | |
|
в полосе 300 кГц |
± 0,1 дБ |
|
в полосе 20 МГц |
± 0,3 дБ |
|
в полосе 40 МГц (опции 40, 85, 110) |
± 0,3 дБ |
примечание 2: здесь и далее сокращение «дБн» обозначает уровень мощности сигнала в дБ
относительно уровня мощности на центральной (несущей) частоте
в полосе 85 МГц (опции 85, 110) ± 0,5 дБ
в полосе 110 МГц (опция 110)± 0,5 дБ
|
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
|
тип соединителей входного разъема ВЧ | |
|
RSA5II5A |
N(f) |
|
RSA5126A |
SMA(f) |
|
габаритные размеры | |
|
ширина |
473 мм |
|
высота |
282 мм |
|
глубина |
531 мм |
|
масса (без аксессуаров) |
29 кг |
|
частота и напряжение электропитания |
50 Гц; от 200 до 240 В 400 Гц; от 90 до 132 В |
|
потребляемая мощность, не более |
400 Вт |
|
условия эксплуатации |
группа 3 ГОСТ 22261-94 |
|
рабочий диапазон температур |
от + 5 до + 40 оС |
|
диапазон температур транспортирования и хранения |
от - 20 до + 60 °C |
|
относительная влажность при температуре до + 30 °C |
до 90 % |
|
предельная высота над уровнем моря | |
|
рабочие условия |
3000 м |
|
транспортирование и хранение |
12200 м |
|
электромагнитная совместимость |
по ГОСТ Р 51522-99 |
|
безопасность |
по ГОСТ Р 52319-2005 |
