Номер по Госреестру СИ: 53878-13
53878-13 Анализаторы спектра в реальном масштабе времени
(SPECMON3, SPECMON6)
Назначение средства измерений:
Анализаторы спектра в реальном масштабе времени SPECMON3, SPECMON6 предназначены для измерения параметров спектра телекоммуникационных сигналов, и применяются при разработке, монтаже и эксплуатации телекоммуникационного оборудования.
Внешний вид.
Анализаторы спектра в реальном масштабе времени
Рисунок № 1
Внешний вид.
Анализаторы спектра в реальном масштабе времени
Рисунок № 2
Программное обеспечение
Программное обеспечение установлено на внутренний микропроцессор и выполняет функции управления режимами работы, обработки и представления измерительной информации. Общие сведения о программном обеспечении приведены в таблице ниже.
идентификационное наименование |
SPECMON Firmware |
идентификационный номер версии |
2.7 и выше |
класс риска |
A по WELMEC 7.2 для категории P |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится заднюю панель корпуса анализаторов спектра в реальном масштабе времени SPECMON3, SPECMON6 в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в документе «071-3070-00. Анализаторы спектра в реальном масштабе времени серий SPECMON3, SPECMON6. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам спектра в реальном масштабе времени SPECMON3, SPECMON6
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийОсуществление мероприятий государственного контроля (надзора).
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МП РТ 1911-2013 «Анализаторы спектра в реальном масштабе времени SPECMON3, SPECMON6. Методика поверки», утвержденному руководителем ГЦИ СИ «Ростест-Москва» 14.05.2013 г.
Средства поверки:
наименование и требования к метрологическим характеристикам |
рекомендуемые эталонные средства измерений и метрологические характеристики |
генератор сигналов диапазон частот от 10 МГц до 6,2 ГГц; диапазон уровня мощности от - 50 до + 5 дБм; уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более - 117 дБн/Гц; вход синхронизации 10 МГц |
генератор сигналов измерительный Anritsu MG3691C с опциями 2, 3, 4 диапазон частот от 8 МГц до 10 ГГц; диапазон уровня от - 115 до + 15 дБм уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более - 119 дБн/Гц; вход синхронизации 10 МГц |
стандарт частоты уровень сигнала от 0 до + 10 дБм; относительная погрешность частоты сигнала 10 МГц не более ± V10-9 |
стандарт частоты рубидиевый SRS FS725 номинальный уровень сигнала частотой 10 МГц + 7 дБм; годовой дрейф частоты не более ± V10-10 |
частотомер разрешение на частоте 10 МГц не хуже 1 Гц; вход синхронизации 10 МГц |
частотомер универсальный Tektronix FCA3000 разрешение на частоте 10 МГц не хуже 0,001 Гц; вход синхронизации 10 МГц |
ваттметр проходящей СВЧ мощности относительная погрешность измерения мощности от - 50 до - 10 дБм в диапазоне частот от 10 МГц до 18 ГГц не более ± 0,1 дБ |
ваттметр проходящей мощности СВЧ Rohde & Schwarz NRP-Z28 относительная погрешность измерения мощности от - 50 до + 20 дБм в диапазоне частот от 10 МГц до 18 ГГц не более ± 0,1 дБ |
Изготовитель
Компания “Tektronix, Inc.”, США
P.O Box 500, Beaverton, Oregon 97077-0001, USA, tel. 1(800)426-2200, fax 1(503)627-5622
Заявитель
ЗАО «АКТИ-Мастер »; 125438, г. Москва, 4-й Лихачевский пер., 15, стр. 3;
тел./факс (499)154-74-86
Принцип действия основан на анализе сигналов с помощью быстрого преобразования Фурье по технологии Swept DPXTM, которая позволяет определять параметры спектра сигналов и их изменение во времени, фиксировать скрытые в частотном диапазоне периодические, непериодические, и кратковременные сигналы, с отображением измерительной информации в спектральной и временной области. Для регистрации однократных сигналов и случайных импульсных помех имеется режим синхронизации по маске с анализом во временной или частотной области. Наличие антенного входа для GPS и соответствующее программное обеспечение позволяет выполнять измерения с привязкой к координатам объекта, в том числе картографирование местности с выдачей измерительной информации о классификации параметров обнаруженных сигналов. Функциональные возможности обработки измерительной информации могут быть расширены с помощью опций, поставляемых по заказу.
На внутреннем микропроцессоре установлена операционная система Windows XP, позволяющая производить мультидоменный анализ измерительной информации в задаваемых пользователем окнах, с представлением сигналов в различных форматах, в том числе параметров модуляции сигналов. Внешнее управление осуществляется по интерфейсам GPIB (IEEE-488.2), LAN (10/100/1000BASE-T), USB 2.0.
Конструктивно анализаторы спектра в реальном масштабе времени SPECMON3, SPECMON6 выполнены в виде моноблока в настольном исполнении, на передней панели расположены органы управления и жидкокристаллический дисплей.
Внешний вид анализаторов спектра в реальном масштабе времени SPECMON3, SPECMON6 показан на фотографиях 1 (вид спереди) и 2 (вид сзади).
ее О - -А—

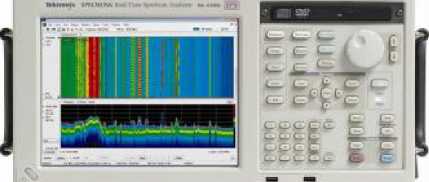

фотография 1 - вид спереди

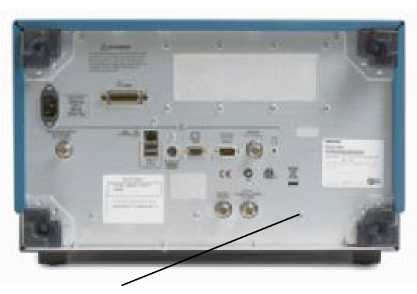

место пломбирования фотография 2 - задняя панель
По условиям эксплуатации анализаторы спектра в реальном масштабе времени SPECMON3, SPECMON6 соответствуют ГОСТ 22261-94 с рабочим диапазоном температур от 5 до 40 оС.
Анализаторы спектра в реальном масштабе времени SPECMON3, SPECMON6 поставляются в базовом исполнении, и с набором опций, перечисленных в таблице ниже.
опция |
наименование |
опция |
наименование |
10 |
измерение AM, FM, ФМ |
50 |
предварительный усилитель |
11 |
измерение фазовых шумов и джиттера |
52 |
триггер частотной маски |
12 |
измерение временных интервалов |
53 |
расширение памяти до 4 Гбайт |
20 |
детальный анализ сигналов |
40 |
полоса частот анализа 40 МГц |
21 |
анализатор модулированных сигналов |
110 |
полоса частот анализа 110 МГц |
22 |
анализатор OFDM |
200 |
расширенная функция триггера |
40 |
полоса частот анализа 40 МГц |
56KR |
конструкция для стойки |
наименование и обозначение |
кол-во |
Анализатор спектра в реальном масштабе времени SPECMON3, SPECMON6 |
1 шт. по заказу |
Кабель сетевой |
1 шт. |
Клавиатура USB |
1 шт. |
Мышь компьютерная USB |
1 шт. |
Адаптер BNC(f)-N(m) |
1 шт. |
Крышка лицевой панели |
1 шт. |
Краткое руководство пользователя (брошюра на английском языке) |
1 шт. |
Руководство по применению (брошюра на английском языке) |
1 шт. |
Руководство по программированию на CD |
1 шт. |
Анализаторы спектра в реальном масштабе времени серий SPECMON3, SPECMON6. Руководство по эксплуатации. 071-3070-00 (на CD) |
1 шт. |
Анализаторы спектра в реальном масштабе времени SPECMON3, SPECMON6. Методика поверки. МП РТ 1911-2013 |
1 шт. |
диапазон частот | |
SPECMON3 |
от 9 кГц до 3 ГГц |
SPECMON3 |
от 9 кГц до 6,2 ГГц |
полоса частот анализа сигналов в реальном времени | |
стандартное исполнение |
25 МГц |
опция 40 |
40 МГц |
опция 110 |
110 МГц |
пределы основной допускаемой погрешности частоты опорного генератора при температуре от 20 до 30 оС после заводской калибровки |
± 1 10’7 |
пределы допускаемого временного дрейфа частоты опорного генератора за 10 лет |
± ЗЮ’7 |
пределы дополнительной погрешности частоты опорного генератора в интервале температур от 5 до 40 оС |
± 1М0-7 |
параметры выхода синхронизации | |
частота |
10 МГц |
уровень, не менее |
0 дБм 1 |
параметры входа синхронизации | |
частота |
10 МГц |
диапазон синхронизации |
± З Ю’6 |
уровень |
от - 10 до + 6 дБм |
полоса пропускания | |
стандартное исполнение, и с опцией 40 с опцией 110 дополнительно |
от 0,1 Гц до 5 МГц 10 МГц |
примечание 1. здесь и далее сокращение «дБм» обозначает уровень мощности сигнала в дБ относительно мощности 1 мВт |
уровень фазовых шумов на частоте 1 ГГц, не более | |
при отстройке 1 кГц |
- 103 дБн/Гц2 |
при отстройке 10 кГц |
- 109 дБн/Гц |
при отстройке 100 кГц |
- 112 дБн/Гц |
максимальный уровень сигнала на входе | |
без предварительного усилителя |
+ 30 дБм |
с предварительным усилителем |
+ 20 дБм |
усредненный уровень собственных шумов, нормализованный к полосе пропускания 1 Гц, не более | |
без предварительного усилителя | |
на частотах от 4 до 10 кГц (LF Path) |
- 141 дБм |
на частотах от 10 кГц до 32 МГц (LF Path) |
- 150 дБм |
на частотах от 1 до 10 МГц |
- 136 дБм |
на частотах от 10 МГц до 2 ГГц |
- 154 дБм |
на частотах от 2 до 3 ГГц |
- 153 дБм |
на частотах от 3 до 4 ГГц |
- 151 дБм |
на частотах от 4 до 6,2 ГГц |
- 149 дБм |
с предварительным усилителем (опция 50) | |
на частотах от 1 до 32 МГц (LF Path) |
- 158 дБм |
на частотах от 1 до 10 МГц |
- 158 дБм |
на частотах от 10 МГц до 2 ГГц |
- 164 дБм |
на частотах от 2 до 3 ГГц |
- 163 дБм |
на частотах от 3 до 6,2 ГГц |
- 161 дБм |
пределы основной допускаемой погрешности измерения уровня мощности (ослабление аттенюатора 10 дБ) при температуре (23 ± 5) °C | |
RF Path, 100 МГц |
±0,31 дБ |
LF Path, 10 МГц |
± 0,31 дБ |
неравномерность амплитудно-частотной характеристики (ослабление аттенюатора 10 дБ) при температуре (23 ± 5) °C, не более | |
предварительный усилитель выключен, - 20 дБм | |
на частотах от 10 до 32 МГц (LF Path) |
± 0,2 дБ |
на частотах от 10 МГц до 3 ГГц |
± 0,35 дБ |
на частотах от 3 до 6,2 ГГц |
± 0,5 дБ |
с предварительным усилителем (опция 50), - 50 дБм | |
на частотах от 10 до 32 МГц (LF Path) |
± 0,5 дБ |
на частотах от 10 МГц до 3 ГГц |
± 0,5 дБ |
на частотах от 3 до 6,2 ГГц |
± 0,7 дБ |
неравномерность амплитудно-частотной характеристики в полосе частот анализа (центральная частота 200 МГц), не более | |
в полосе 300 кГц |
± 0,1 дБ |
в полосе до 10 МГц |
± 0,2 дБ |
в полосе до 40 МГц (опции 40, 110) |
± 0,4 дБ |
в полосе до 110 МГц (опция 110) |
± 0,5 дБ |
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
тип соединителей входного разъема ВЧ габаритные размеры (ширина х высота х глубина), мм масса (без аксессуаров) примечание 2: здесь и далее сокращение «дБн» обозначает уровень мощности сигнала в дБ относительно уровня мощности на центральной (несущей) частоте
N(f)___________
473 х 282 х 531
24,7 кг
частота и напряжение электропитания |
50 Гц; от 200 до 240 В 400 Гц; от 90 до 132 В |
потребляемая мощность, не более |
400 Вт |
условия эксплуатации |
группа 3 ГОСТ 22261-94 |
рабочий диапазон температур |
от + 5 до + 40 °C |
диапазон температур транспортирования и хранения |
от - 20 до + 60 °C |
относительная влажность при температуре до + 30 °C |
до 90 % |
предельная высота над уровнем моря рабочие условия |
3000 м |
транспортирование и хранение |
12200 м |
электромагнитная совместимость |
по ГОСТ Р 51522-99 |
безопасность |
по ГОСТ Р 52319-2005 |
