Номер по Госреестру СИ: 80213-20
80213-20 Генераторы сигналов произвольной формы
(AWG70000B)
Назначение средства измерений:
Генераторы сигналов произвольной формы серии AWG70000B (далее - генераторы) предназначены для воспроизведения электрических высокочастотных сигналов стандартной и произвольной формы.
Программное обеспечение
Программное обеспечение, установленное на внутренний контроллер с операционной системой Windows, служит для управления режимами работы и функциями генераторов, его метрологически значимая часть выполняет функции задания формы, амплитудно-частотных и временных параметров воспроизводимых сигналов.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 2.
Таблица 2 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
AWG70000B Series Software |
Номер версии (идентификационный номер)
не ниже v7.1.0170
место нанесения знака утверждения типа и знака поверки

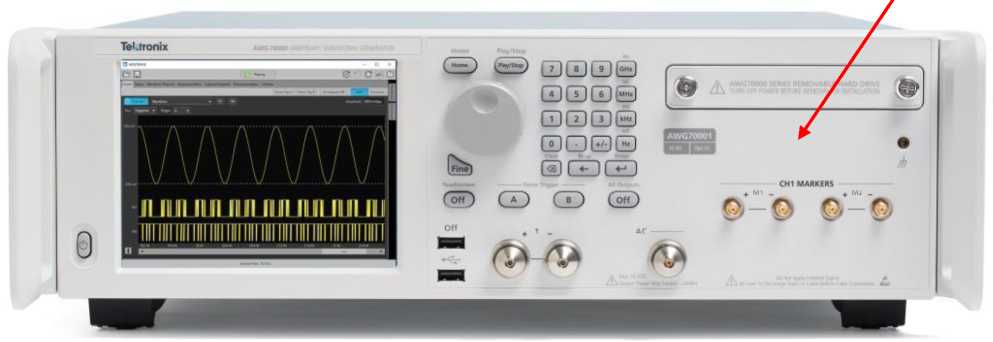

Рисунок 1 - Общий вид генераторов

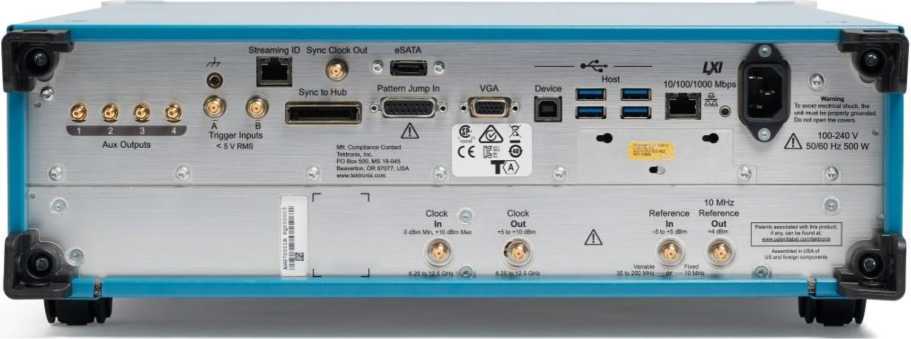

Рисунок 2 - Вид задней панели генераторов
схема пломбирования (стикер-наклейка)

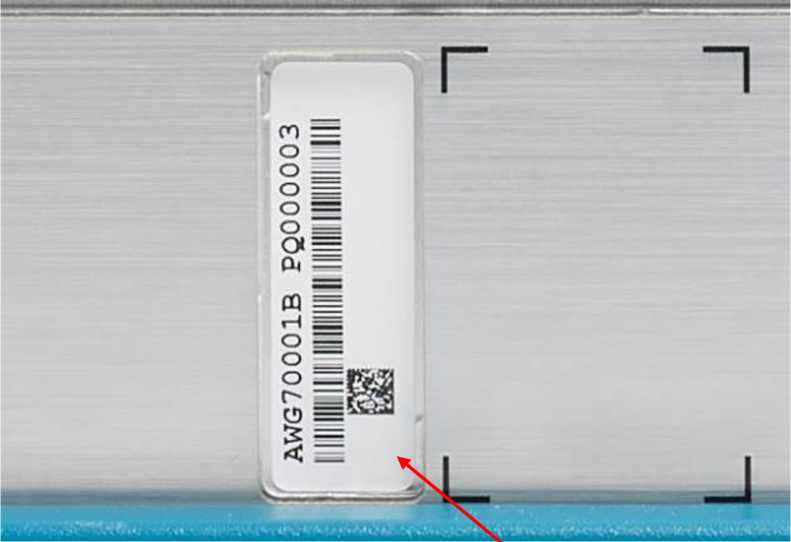

Рисунок 3 - Фрагмент задней панели генераторов с идентификационным стикером
Знак утверждения типа
Знак утверждения типананосится на лицевую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к генераторам сигналов произвольной формы серии AWG70000BГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы
ГСИ. Государственная поверочная схема для средств измерений времени и частоты (приказ Росстандарта от 31.07.2018 г. № 1621)
Техническая документация изготовителя
Поверка
Поверкаосуществляется по документу AWG70000B/Mn-2020 «ГСИ. Генераторы сигналов произвольной формы серии AWG70000B. Методика поверки», утвержденному АО «АКТИ-Мастер» 22.07.2020 г.
Основные средства поверки:
-
- частотомер универсальный Tektronix FCA3000, регистрационный номер в Федеральном информационном фонде 51532-12;
-
- стандарт частоты рубидиевый FS 725, регистрационный номер в Федеральном информационном фонде 31222-06;
-
- мультиметр Keithley 2000; регистрационный номер в Федеральном информационном фонде 75241-19;
-
- осциллограф цифровой DPO7254C, регистрационный номер в Федеральном информационном фонде 53104-13;
-
- генератор сигналов произвольной формы AFG3252C; регистрационный номер в Федеральном информационном фонде 53102-13;
-
- анализатор спектра в реальном масштабе времени RSA5115B, регистрационный номер в Федеральном информационном фонде 59499-14.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится лицевую панель корпуса генераторов в виде наклейки и/или на свидетельство о поверке.
Изготовитель
Компания «Tektronix, Inc», СШААдрес: 14150 SW Karl Braun Dr. MS 50-362, Beaverton, Oregon 97075, USA Тел./факс 1(800)426-2200
E-mail: moscow@tektronix.com
Заявитель
Представительство компании «Тектроникс Интернэшнл, Инк.» в РоссииАдрес: 125167, Москва, Ленинградский проспект, д. 37, к. 9 Тел. (495)664-75-64, Факс: (495)664-75-65
Web: www.tektronix.ru; E-mail: moscow@tektronix.com
Испытательный центр
Акционерное общество «АКТИ-Мастер» (АО «АКТИ-Мастер»)Адрес: 127106, Москва, Нововладыкинский проезд, д. 8, стр. 4 Тел./факс: +7(495)926-71-85
Web: http://www.actimaster.ru; E-mail: post@actimaster.ru
Принцип действия генераторов основан на прямом цифровом синтезе сигналов заданной формы, их преобразовании в аналоговую форму цифро-аналоговым преобразователем (ЦАП), усилении по напряжению и мощности в выходном тракте. Сигналы различных форм и стандартов хранятся во внутренней памяти или формируются пользователем, в том числе путем импорта моделей сигналов, созданных в программных приложениях общего пользования (MATLAB, Excel и др.).
Синхронизация воспроизводимых сигналов осуществляется от внутреннего опорного генератора или от внешнего источника.
Серия AWG70000B включает в себя две модификации AWG70001B и AWG70002B, отличающиеся количеством выходных измерительных каналов (1 и 2 соответственно) и частотой дискретизации сигналов. Измерительный канал содержит прямой и инверсный аналоговые выходы, а также два выхода (прямой и инверсный) маркерных сигналов прямоугольной формы. Модификация AWG70001B имеет опцию AC (по заказу) для генерации высокочастотного гармонического сигнала. Генераторы имеют также вход и выход сигнала синхронизации, входы/выходы сигналов тактовой частоты и входы триггера.
Генераторы снабжены цветным сенсорным дисплеем. Управление режимами работы и параметрами измерений производится вручную с лицевой панели, либо дистанционно по интерфейсам USB, LAN (Ethernet).
Конструктивно генераторы выполнены в виде моноблока в настольном исполнении. Общий вид генераторов с указанием места нанесения знака утверждения типа и знака поверки показан на рисунке 1, вид задней панели - на рисунке 2. Фрагмент задней панели с идентификационным стикером и схемой пломбирования от несанкционированного доступа представлен на рисунке 3.
Таблица 5 - Комплектность генераторов
Наименование и обозначение |
Кол-во |
Генератор сигналов произвольной формы серии AWG70000B, модификация AWG70001B/AWG70002B |
1 шт. |
Опция AC для модификации AWG70001B |
по заказу |
Нагрузка оконечная согласованная (терминатор) SMA(m) |
2 шт. на канал |
Кабель сетевой |
1 шт. |
Манипулятор «мышь» USB |
1 шт. |
Миниатюрная клавиатура USB |
1 шт. |
Руководство по эксплуатации 071-3601-00R |
1 шт. |
Методика поверки AWG70000B/МП-2020 |
1 шт. |
1) дополнительно 1 шт. для опции AC |
представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Количество аналоговых каналов (прямой и инверсный выходы) | |
- AWG70001B |
1 |
- AWG70002B |
2 |
Количество маркерных каналов (прямой и инверсный выходы) | |
- AWG70001B |
2 |
- AWG70002B |
4 |
Максимальная частота дискретизации ЦАП, ГГ ц | |
- AWG70001B |
50 |
- AWG70002B |
25 |
Разрешение ЦАП, бит | |
- при отключенных маркерных выходах |
10 |
- при активном одном маркере канала |
9 |
- при активных двух маркеров канала |
8 |
Максимальное количество шагов последовательности (опция SEQ) |
16383 |
Параметры синхронизации | |
Частота опорного генератора, МГц |
10 |
Пределы допускаемой относительной погрешности частоты опорного генератора при выпуске из производства или после подстройки при температуре от 0 до 50 °C |
±1М0-6 |
Пределы допускаемого относительного дрейфа частоты опорного генератора за один год |
±1 •io-6 |
Выходное сопротивление на выходе синхронизации, Ом |
50 |
Уровень мощности сигнала на выходе синхронизации, дБм 1) |
4 ±2 |
Входное сопротивление на входе синхронизации, Ом |
50 |
Номинальное значение частоты на входе синхронизации, МГц |
10 ±40М0-6 |
Номинальный уровень мощности сигнала на входе синхронизации, дБм |
±5 |
Параметры аналоговых выходов | |
Диапазон частот, ГГц | |
- AWG70001B |
от 0 до 15 |
- AWG70002B |
от 0 до 10 |
Выходное сопротивление, Ом | |
- однополярное подключение |
50 |
- дифференциальное подключение |
100 |
Диапазон установки амплитуды напряжения, В п-п | |
- однополярное подключение |
от 0,025 до 0,5 |
- дифференциальное подключение |
от 0,05 до 1,0 |
Разрешение по уровню напряжения, мВ |
1 |
Пределы допускаемой относительной погрешности установки постоянного напряжения U, В 2) |
(0,02/U + 0,001) |
|
Окончание таблицы 2
1 |
2 |
Длительность фронта/среза сигнала прямоугольной формы, пс, не более 1,2) | |
- AWG70001B |
27 |
- AWG70002B |
22 |
Неравномерность амплитудно-частотной характеристики, дБ, не более 1) | |
- AWG70001B, AWG70002B на частотах до 10 ГГц включ. |
±1,8 |
- AWG70001B на частотах св. 10 до 15 ГГц включ. |
от - 3,0 до +1,8 |
Параметры маркерных выходов | |
Выходное сопротивление, Ом |
50 |
Диапазон установки нижнего и верхнего уровней напряжения, В |
от -1,4 до +1,4 |
Диапазон установки амплитуды напряжения, В п-п 3) |
от 0,5 до 1,4 |
Пределы допускаемой абсолютной погрешности установки нижнего и верхнего уровней постоянного напряжения Um, В |
±(0,1-|Um| + 0,05) |
Минимальная длительность импульсов, пс |
80 |
Длительность фронта/среза импульсов, пс, не более |
35 1>2) |
Параметры выхода “AC” (опция для AWG70001B) | |
Выходное сопротивление, Ом |
50 |
Диапазон частот, ГГц |
от 0,01 до 18 |
Диапазон установки уровня мощности, дБм 4) | |
- на частоте 1 ГГ ц |
от -70 до +25 |
- на частотах 11 и 13 ГГ ц |
от -77 до +18 |
- на частоте 14 ГГц |
от -90 до +20 |
- на частоте 18 ГГ ц |
от -90 до +18 |
Пределы допускаемой относительной погрешности установки уровня мощности, дБ 4) | |
- на частоте 1 ГГ ц |
±0,5 |
- на частотах 11 и 14 ГГ ц |
±1,5 |
|
Таблица 3 - Основные технические характеристики
Т ип высокочастотных соединителей |
SMA(f) |
Напряжение сети питания частотой 50 Гц, В |
от 100 до 240 |
Потребляемая мощность, Вт, не более |
500 |
Габаритные размеры, мм |
603 х 461 х 154 |
Масса без упаковки, кг, не более | |
- AWG70001B без опции AC, AWG70002B |
16,8 |
- AWG70001B с опцией AC |
17,5 |
Рабочие условия применения | |
- температура окружающего воздуха, °C |
от 0 до 50 |
- относительная влажность воздуха, % | |
- при температуре до 30 °C включ. |
от 5 до 90 |
- при температуре св. 30 °C |
от 5 до 45 (без конденсации) |
