57169-14 Осциллографы цифровые
(DPO72304DX, DPO72504DX, DPO73304DX, MSO72304DX, MSO72504DX, MSO73304DX)
Назначение средства измерений:
Осциллографы цифровые DPO72304DX, DPO72504DX, DPO73304DX, MSO72304DX, MSO72504DX, MSO73304DX предназначены для измерения и анализа амплитудных и временных параметров электрических сигналов.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
DPO72304DX, DPO72504DX, DPO73304DX, MSO72304DX, MSO72504DX, MSO73304DX
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| юридическое лицо | Юридические лица | 4 | 9 | 2,25 |
| ООО Профигрупп | Юридические лица | 2 | 2 | 1,00 |
| ПАО "Радиофизика" | Юридические лица | 2 | 2 | 1,00 |
| АО "Котлин-Новатор" | Юридические лица | 1 | 3 | 3,00 |
| АО "АКТИ-Мастер" | Юридические лица | 1 | 2 | 2,00 |
| АО "ПНИЭИ" | Юридические лица | 1 | 1 | 1,00 |
| ООО ИНФОСТЕРА | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 2079ce11-636b-ebb5-d4bd-6f6b2bf5bfa3 | 57169-14 | 2020-05-07 | — | актуальная |
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Дата публикации - 07.05.2020
Срок свидетельства - 25.02.2024
Номер записи -
ID в реестре СИ - 369981
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
DPO73304DX, MSO72304DX, DPO72304DX, DPO72304DX, DPO72504DX, DPO73304DX, MSO72304DX, MSO72504DX, MSO73304DX, MSO73304DX, нет данных, Нет модификации, -, MSO72504DX, MSO92304DX
Изготовитель - Компания "Tektronix, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.
Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.
В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.
Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.
При проведении исследований были введены следующие ограничения:
Содержание отчета:
Кол-во поверок - 36
Выдано извещений - 1
Кол-во периодических поверок - 22
Кол-во средств измерений - 15
Кол-во владельцев - 7
Усредненный год выпуска СИ - 2016
МПИ по поверкам - 364 дн.
№476 от 2014.04.15 Об утверждении типов средств измерений (Регистрационный номер в Гос.реестре СИ 57134-14 по 57148-14,39549-14,40589-14,57149-14 по 57155-14,45971-14,57156-14 по 57185-14)
№350 от 2019.02.25 О продлении срока действия свидетельств об утверждении типа средств измерений
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
28763-05 01.03.2010 |
Анализаторы цифровых сигналов, TLA7NA4, TLA7NA3, TLA7NA2, TLA7NA1 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
28764-05 01.03.2010 |
Анализаторы цифровых сигналов, TLA5204, TLA5203, TLA5202, TLA5201 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
28765-05 01.03.2010 |
Анализаторы спектра, RSA3308A, RSA3303A, RSA2208A, RSA2203A, WCA280A, WCA230A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28766-05 01.03.2010 |
Осциллографы цифровые запоминающие, TDS6804B, TDS6604B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
28768-05 01.03.2010 |
Осциллографы цифровые, TDS5104B, TDS5032B, TDS5034B, TDS5052B, TDS5054B, TDS5054BE Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
28768-10 01.04.2015 |
Осциллографы цифровые, TDS5104B, TDS5032B, TDS5034B, TDS5052B, TDS5054B, TDS5054BE Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
28769-05 01.03.2010 |
Осциллографы цифровые, TDS7704B, TDS7054, TDS7104, TDS7154B, TDS7254B, TDS7404B, CSA7404B, CSA7154 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
28770-05 01.03.2010 |
Осциллографы цифровые, TDS3064B, TDS3044B, TDS3024B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
28786-05 01.04.2010 |
Анализаторы параметров сигналов передатчиков систем сотовой связи, YBT250 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28787-05 01.04.2010 |
Анализаторы параметров антенн и линий связи систем сотовой связи, YBA250 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35050-07 |
Преобразователь силы тока ВЧ измерительный с токосъемником, TCPA400 (преобразователь) TCP404XL (токосъемник) Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35051-07 |
Преобразователи силы тока ВЧ измерительные с токосъемниками, TCPA300 (преобразователь) TCP303, TCP 305 (токосъемники) Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35596-07 01.08.2012 |
Осциллографы цифровые, DSA70404, DSA70604, DSA70804, DSA71254, DSA71604, DSA72004 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35597-07 01.08.2012 |
Осциллографы цифровые, DPO7054, DPO7104, DPO7254, DPO7354 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35598-07 01.08.2012 |
Осциллографы цифровые, DPO70404, DPO70604, DPO70804, DPO71254, DPO71604, DPO72004 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35599-07 01.08.2012 |
Анализаторы цифровых сигналов, TLA5201B, TLA5202B, TLA5203B, TLA5204B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35600-07 01.08.2012 |
Анализаторы спектра в реальном масштабе времени , RSA6106A, RSA6114A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35601-07 01.08.2012 |
Анализаторы спектра в реальном масштабе времени , RSA3408A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35602-07 01.08.2012 |
Анализаторы телевизионных сигналов, WVR6100, WVR7100 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
35603-07 01.08.2012 |
Анализаторы телевизионных сигналов, WFM6100, WFM7000, WFM7100 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
35604-07 01.08.2012 |
Генераторы сигналов произвольной формы, AWG7102, AWG7051, AWG7052, AWG7101, AWG5002, AWG5004, AWG5012, AWG5014 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
36482-07 |
Преобразователь силы тока ВЧ измерительный с токосъемниками, TCPA300 (преобразователь) TCP303, TCP312 (токосъемники) Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
43480-09 01.01.2015 |
Анализаторы спектра, H600 RFHawk и SA2600 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43481-09 01.01.2015 |
Пробники активные, TAP1500, TAP2500, TAP3500 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43482-09 01.01.2015 |
Пробники дифференциальные высоковольтные, P5200, P5205, P5210 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43483-09 01.01.2015 |
Пробники дифференциальные, TDP0500, TDP1000, TDP1500, TDP3500 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43489-09 01.01.2015 |
Осциллографы стробоскопические с модулями, DSA8200, CSA8200 (осциллографы); 80Е01, 80Е03, 80Е04, 80Е06, 80Е07, 80Е08, 80Е09, 80Е10, 80А02, 82А04, 80А05, 80А06 (модули) Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43490-09 01.01.2015 |
Генераторы сигналов произвольной формы, AWG 5000B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43533-09 01.01.2015 |
Пробники дифференциальные широкополосные, P7340А, P7360А, P7380А, P7313, P7350SMA, P7380SMA, P7313SMA Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43534-09 01.01.2015 |
Генераторы сигналов произвольной формы, AWG 7000B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43535-09 01.01.2015 |
Анализаторы спектра в реальном масштабе времени , RSA3303B, RSA3308B, RSA3408B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43739-10 01.04.2015 |
Анализаторы спектра в реальном масштабе времени , RSA6106A, RSA6114A, RSA6120A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43802-10 01.04.2015 |
Пробники токовые, TCP0030, TCP0150 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43805-10 01.04.2015 |
Пробники токовые, TCP202 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
44514-10 01.08.2015 |
Анализаторы телевизионных сигналов, WFM4000, WVR4000, WFM5000, WVR5000, WFM6120, WVR6020, WFM7020, WVR7020, WFM7120, WVR7120 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44516-10 01.08.2015 |
Анализаторы транспортного потока цифрового телевизионного сигнала, MTS400P, MTS415, MTS430 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
52003-12 07.12.2017 |
Анализаторы спектра в реальном масштабе времени , RSA5103A, RSA5106A, RSA6106B, RSA6114B, RSA6120B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
52081-12 14.12.2017 |
Генераторы сигналов произвольной формы, AWG5002C, AWG5012C, AWG5014C, AWG7082C, AWG7122C Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53325-13 22.04.2018 |
Осциллографы цифровые, DPO73304D, DSA73304D, DPO72504D, DSA72504D Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53502-13 15.05.2018 |
Анализаторы спектра портативные, H500, SA2500 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53878-13 24.06.2018 |
Анализаторы спектра в реальном масштабе времени , SPECMON3, SPECMON6 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53911-13 26.06.2018 |
Анализаторы спектра в реальном масштабе времени , RSA5115A, RSA5126A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55588-13 20.11.2018 |
Генераторы сигналов произвольной формы, AWG70001A, AWG70002A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56173-14 27.11.2024 |
Анализаторы транспортного потока цифрового телевизионного сигнала, MTS4000 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
57169-14 25.02.2024 |
Осциллографы цифровые, DPO72304DX, DPO72504DX, DPO73304DX, MSO72304DX, MSO72504DX, MSO73304DX Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59499-14 17.10.2024 |
Анализаторы спектра в реальном масштабе времени , RSA5103B, RSA5106B, RSA5115B, RSA5126B, SPECMON3B, SPECMON6B, SPECMON26B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
61669-15 15.09.2025 |
Пробники токовые, TCP0030A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65764-16 28.11.2026 |
Осциллографы цифровые, DPO70000SX Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68121-17 20.07.2022 |
Анализаторы спектра в реальном масштабе времени портативные, RSA306B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68122-17 20.07.2022 |
Анализаторы спектра в реальном масштабе времени , RSA500A и RSA600A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
75972-19 22.08.2024 |
Анализаторы спектра в реальном масштабе времени , RSA513A, RSA518A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77296-20 30.01.2025 |
Генераторы сигналов произвольной формы, AWG5200 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77924-20 24.03.2025 |
Пробники дифференциальные высоковольтные, Р5210А Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
80213-20 23.12.2025 |
Генераторы сигналов произвольной формы, AWG70000B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Махачкала - город на юге России, расположенный на берегу Каспийского моря. Столица Республики Дагестан. Третий по величине город в Северо-Кавказском регионе и крупнейший город в Северо-Кавказском федеральном округе. Махачкала - самый густонаселенный город Северо-Кавказского федерального округа, один из немногих растущих и самый быстрорастущий из крупнейших российских городов, многие из которых в постсоветское время имели отрицательную динамику численности населения.
Современная Махачкала - крупный экономический, административный, политический, научный и культурный центр Юга России. Это единственный незамерзающий российский морской порт на Каспии. Город является крупным промышленным центром Южного федерального округа. Его предприятия специализируются на производстве оборонной, лесной, металлообрабатывающей, электронной, рыбоперерабатывающей и другой продукции. За последние 4 года объем промышленного производства увеличился более чем в 5 раз.
Отчет "Анализ рынка поверки в Махачкале" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Махачкала.
При проведении исследований были введены следующие ограничения:
Содержание отчета:
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 10 | 3 | 5 | 5 | 0 | 10 | 5 | 5 | ||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 2 | 1 | 1 | 0 | 2 | 1 | 1 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ «Ростест-Москва» (RA.RU.311320) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 9 | 0 | 8 | 1 | 3 | 0 | 3 | ||
| ФГУП «ВНИИФТРИ» (RA.RU.311478) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 3 | 0 | 3 | 0 | 0 | 0 | 0 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
16500 | 19250 |
|
ФБУ НИЦ ПМ-Ростест Москва |
22000 | 19250 |
Программное обеспечение выполняет функции управления режимами работы, математические функции обработки, представления, записи и хранения измерительной информации.
Общие сведения о программном обеспечении приведены в таблице ниже.
|
уровень защиты |
«низкий» (класс риска А) ио WELMEC 7.2 |
|
идентификационное наименование |
DPO/MSO5000/B, DP07000C, DPO/DSA/MS070000C and DPO/MS070000DX Firmware |
|
идентификационный номер версии |
7.1.1 и выше |
SOFT.Rostest — программные и цифровые решения — Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Знак утверждения типа наносится на заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в разделах руководства по эксплуатации 071-2987-04.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к осциллографам цифровым DPO72304DX, DPO72504DX, DPO73304DX, MSO72304DX, MSO72504DX, MSO73304DX
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений времени и частоты .
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
Средства поверки
|
средство поверки и требования к его метрологическим характеристикам |
рекомендуемое средство поверки и его метрологические характеристики |
|
измеритель сопротивления относительная погрешность измерения сопротивления 50 Ом не более ± 0,2 % |
мультиметр Keithley 2000 относительная погрешность измерения сопротивления 50 Ом не более ± 0,02 % |
|
стандарт частоты относительная погрешность частоты 10 МГц не более ± 540-9; уровень сигнала от 0 до + 10 дБм |
стандарт частоты рубидиевый Stanford Research Systems FS725 относительный дрейф частоты 10 МГц за один год не более ± Г10-10; уровень сигнала + 7 дБм |
|
частотомер внешняя синхронизация сигналом частотой 10 МГц; разрешение не менее 8 разрядов |
частотомер универсальный Tektronix FCA3000 |
|
внешняя синхронизация сигналом частотой 10 МГц; разрешение не менее 10 разрядов | |
|
калибратор напряжения относительная погрешность установки постоянного напряжения U по 4-х проводной схеме от 18 мВ до 1,2 В не более ± (340-3^U + 0,5 мВ), от 1,2 до 6 В не более ± (340-3^U + 2,5 мВ) |
калибратор-измеритель напряжения и силы тока Keithley 2601A относительная погрешность установки постоянного напряжения U по 4-х проводной схеме на пределе 100 мВ не более ± (240-4^U + 0,25 мВ), на пределе 1 В не более ± (240-4^U + 0,4 мВ), на пределе 6 В не более ± (240-4^U + 1,8 мВ) |
|
генератор сигналов СВЧ |
генератор сигналов измерительный Anritsu MG3694C с опциями 2, 4 диапазон частот от 8 МГц до 40 ГГц; диапазон установки уровня от - 115 до + 6 дБм |
|
диапазон частот от 50 МГц до 35 ГГц; диапазон установки уровня от - 30 до + 4 дБм | |
|
ваттметр поглощаемой мощности СВЧ диапазон частот от 50 MHz до 35 GHz; относительная погрешность измерения уровня мощности от - 30 до + 4 дБм не более ± 0,5 дБ |
преобразователь измерительный Rohde & Schwarz NRP-Z55 относительная погрешность измерения уровня мощности от - 30 до + 20 дБм на частотах от 0 до 40 ГГц не более ± 0,43 дБ |
Принцип действия основан на высокоскоростном аналого-цифровом преобразовании напряжения входного электрического сигнала в цифровой код в реальном времени. Преобразованный в цифровой код сигнал отображается на дисплее в виде осциллограмм с измерением амплитудных и временных параметров. Синхронизация осуществляется от внутреннего опорного генератора или от внешнего источника, в том числе от телевизионного сигнала. Модели MSO имеют 16-ти канальный логический анализатор цифровых сигналов.
Управление режимами работы и параметрами измерений производится вручную с лицевой панели, или по интерфейсам USB, GPIB, LAN (10/100/1000BASE-T Ethernet).
Конструктивно осциллографы цифровые DPO72304DX, DPO72504DX, DPO73304DX, MSO72304DX, MSO72504DX, MSO73304DX выполнены в виде моноблока в настольном исполнении, их внешний вид показан на фотографиях 1 и 2.

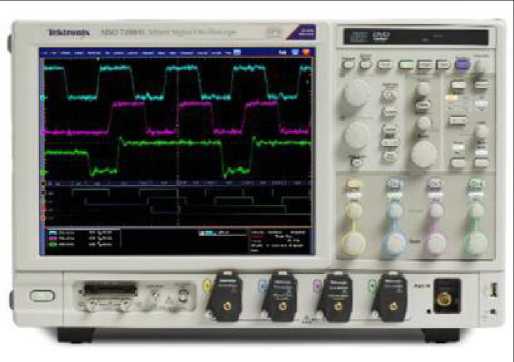

фотография 1 - вид спереди
место пломбирования

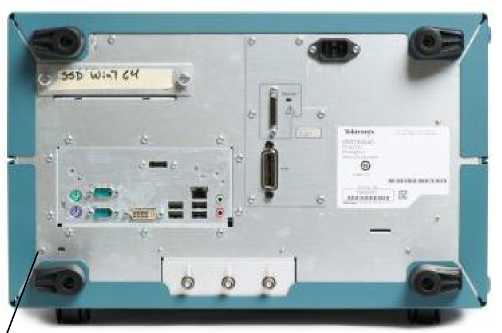

фотография 2 - задняя панель
По условиям эксплуатации осциллографы цифровые DPO72304DX, DPO72504DX,
DPO73304DX, MSO72304DX, MSO72504DX, MSO73304DX соответствуют группе 3 ГОСТ 22261-94.
|
наименование и обозначение |
кол-во |
|
осциллограф цифровой DPO72304DX, DPO72504DX, DPO73304DX, MSO72304DX, MSO72504DX, MSO73304DX |
1 шт. по заказу |
|
опции и принадлежности |
по заказу |
|
кабель сетевой (опция A1 - Европа) 161-0209 |
1 шт. |
|
адаптер TekConnect TCA-BNC |
1 шт. |
|
адаптер TekConnect TCA-292D |
4 шт. |
|
адаптер P6616 |
1 шт. |
|
лицевая крышка 200-4963 |
1 шт. |
|
мышь оптическая 119-7054 |
1 шт. |
|
клавиатура 119-7083 |
1 шт. |
|
антистатический ремень 006-3415-05 |
1 шт. |
|
сумка для аксессуаров 016-1441 |
1 шт. |
|
User Manual 071-2980 |
1 шт. |
|
Best Practice User Manual 071-2989 |
1 шт. |
|
Осциллографы серий MSO70000C/DX, DPO70000C/DX, DPO7000C, MSO5000B, DPO5000B. Руководство по эксплуатации. 071-2987-04 |
1 шт. |
|
методика поверки МП РТ 2064-2014 |
1 шт. |
|
количество каналов |
4 | |
|
тип входа |
открытый (DC) | |
|
тип соединителя |
SMA TekConnect | |
|
разрядность АЦП |
8 бит | |
|
максимальная скорость выборки |
E105/c | |
|
диапазон вертикальной шкалы Ид |
от 62,5 мВ до 1,2 В | |
|
диапазон установки положения по вертикали |
± 5 делений | |
|
входное сопротивление | ||
|
ид < 1,2 В |
50 Ом ± 4 % | |
|
Ид > 1,2 В |
50 Ом ± 4,4 % | |
|
диапазон установки напряжения сдвига (Termination Voltage) Ub | ||
|
ид < 1,2 В |
± 3,5 В | |
|
Ид > 1,2 В |
ОВ | |
|
пределы допускаемой погрешности коэффициента отклонения |
± 2 % | |
|
диапазон установки напряжения смещения Uc | ||
|
Ид <1,2 В |
±3,4 В | |
|
Ид > 1,2 В |
±6В | |
|
пределы допускаемой погрешности установки напряжения смещения AUc | ||
|
Ид <1,2 В |
± [4 • 10'3 • (Uc - Un) + 2 • 10'3 • (Uc - Ub) + 2,5 мВ + 1 • 10'2 • Щ]1 | |
|
Ид > 1,2 В |
± [6-10'3(1.'с - Un) + 13,4 мВ + 1 • 1О'2-Щ]1 | |
|
пределы допускаемой погрешности AU измерения постоянного напряжения U (при количестве усреднений не менее 16) | ||
|
иД<1,2В |
± {2 • 10- [U - (Uc - Un)] + 4 • 10'3 • (Uc - Un) + 2 • 10’3 • [(Uc - Un) - Ub] + 2,5 мВ + 1,410’2ид} 1 | |
|
Ид > 1,2 В |
± {2-10 " | I. - (Uc - Un)] + 4- 10’3 (Uc - Un) + 12,5 мВ + 1,4-10’2U;i} 1 | |
|
полоса пропускания в режиме “Sample; BWE On” (с адаптером TCA292D; температура не более + 30 °C); фиксированные значения Ид = 62,5 мВ; 100 мВ; 200 мВ; 500 мВ; 1 В; 2 В; 5 В | ||
|
DPO73304DX, MSO73304DX |
33 ГГц | |
|
DPO72504DX, MSO72504DX |
25 ГГц | |
|
DPO72304DX, MSO72304DX |
23 ГГц | |
|
максимальная длина записи отсчетов в память с опцией 2XL, стандартное исполнение моделей DPO с опцией 5XL, стандартное исполнение моделей MSO |
31.25 10'' 62,50 О6 | |
|
с опцией 10XL |
125 106 | |
|
с опцией 20XL |
250-106 | |
|
с опцией 50XL |
500 1б6 (U107 на один канал) | |
|
пределы допускаемой относительной погрешности частоты опорного генератора при выпуске из производства и после заводской подстройки |
± 1Д10-6 | |
примечание 1. Un - напряжение, соответствующее установке положения по вертикали ручкой
“Position”
|
пределы допускаемого относительного дрейфа частоты опорного генератора за 1 год |
± 1М0-6 | |
|
частота и амплитуда сигнала внешней синхронизации |
10 МГц; от 1,5 до 7 В | |
|
ПАРАМЕТРЫ ЛОГИЧЕСКОГО АНАЛИЗАТОРА | ||
|
количество каналов |
16 | |
|
входное сопротивление, типовое значение |
100 кОм | |
|
диапазон установки порогов срабатывания |
от - 2 В до + 5 В | |
|
минимальная амплитуда входного сигнала |
300 мВ п-п | |
|
максимальная частота цифрового сигнала с пробником P6780 с пробником Р6617А |
1,5 ГГц 350 МГц | |
|
минимальная длительность импульсов |
400 пс | |
|
погрешность установки порогов срабатывания Ur, типовое значение, не более |
± (0,03/Ur + 75 мВ) | |
|
ОБЩИЕ ХАРАКТЕРИСТИКИ | ||
|
напряжение и частота сети |
от 100 до 240 В; от 50 до 60 Гц от 104 до 126 В; 400 Гц | |
|
потребляемая мощность, не более |
1200 В -А | |
|
габаритные размеры, мм |
469 х 295 х 318 | |
|
масса, не более | ||
|
DPO72304DX, DPO72504DX, DPO73304DX |
23 кг | |
|
MSO72304DX, MSO72504DX, MSO73304DX |
25 кг | |
|
рабочие условия эксплуатации |
группа 3 ГОСТ 22261-94 | |
|
температура окружающей среды |
от + 5 до + 45 °C | |
|
относительная влажность воздуха, не более |
от 8 до 80 % | |
|
предельная высота над уровнем моря |
3000 м | |
|
условия транспортирования и хранения | ||
|
температура окружающей среды |
от - 20 до + 60 °C | |
|
относительная влажность воздуха, не более |
от 5 до 90 % | |
|
предельная высота над уровнем моря |
12000 м | |
|
электромагнитная совместимость |
по ГОСТ Р 51522-99 | |
|
безопасность |
по ГОСТ Р 52319-2005 | |
