Номер по Госреестру СИ: 59499-14
59499-14 Анализаторы спектра в реальном масштабе времени
(RSA5103B, RSA5106B, RSA5115B, RSA5126B, SPECMON3B, SPECMON6B, SPECMON26B)
Назначение средства измерений:
Анализаторы спектра в реальном масштабе времени RSA5103B, RSA5106B, RSA5115B, RSA5126B, SPECMON3B, SPECMON6B, SPECMON26B предназначены для измерения параметров спектра периодических и однократных сигналов, и применяются при разработке, монтаже и эксплуатации радиоэлектронных систем и телекоммуникационного оборудования.
Внешний вид.
Анализаторы спектра в реальном масштабе времени
Рисунок № 1
Внешний вид.
Анализаторы спектра в реальном масштабе времени
Рисунок № 2
Внешний вид.
Анализаторы спектра в реальном масштабе времени
Рисунок № 3
Программное обеспечение
Программное обеспечение установлено на внутренний микропроцессор и выполняет функции управления режимами работы, обработки и представления измерительной информации.
Общие сведения о программном обеспечении приведены в таблице ниже.
уровень защиты (класс риска) |
«низкий» по Р50.2.077-2014 (класс A по WELMEC 7.2) |
идентификационное наименование |
RSA5000B Firmware |
идентификационный номер версии |
V3.2.0519 и выше |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в документах:
071-3227-00. Анализаторы спектра в реальном масштабе времени серии RSA5100B. Руководство по эксплуатации.
071-3232-01. Анализаторы спектра в реальном масштабе времени серии SPECMONB. Руководство по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам спектра в реальном масштабе времени RSA5103B, RSA5106B, RSA5115B, RSA5126B, SPECMON3B, SPECMON6B, SPECMON26B
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Выполнение работ по оценке соответствия продукции и иных объектов обязательным требованиям в соответствии с законодательством Российской Федерации о техническом регулировании.
Поверка
Поверкаосуществляется по документу МП РТ 2182-2014 «Анализаторы спектра в реальном масштабе времени RSA5103B, RSA5106B, RSA5115B, RSA5126B, SPECMON3B, SPECMON6B, SPECMON26B. Методика поверки», утвержденному ГЦИ СИ «Ростест-Москва» 28.10.2014 г.
Средства поверки:
наименование и требования к метрологическим характеристикам |
рекомендуемые эталонные средства измерений и метрологические характеристики |
генератор сигналов диапазон частот от 10 МГц до верхней границы частотного диапазона поверяемой модели; диапазон уровня мощности от минус 50 до + 5 дБм; уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более минус 117 дБн/Гц; вход синхронизации 10 МГц |
для моделей RSA5103B, RSA5106B, RSA5115B, SPECMON3B: генератор сигналов измерительный Anritsu MG3692C с опциями 2, 3, 4 диапазон частот от 8 МГц до 20 ГГц; диапазон уровня от минус 115 до + 15 дБм для моделей RSA5126B, SPECMON26B: генератор сигналов измерительный Anritsu MG3693C с опциями 2, 3, 4 диапазон частот от 8 МГц до 31,8 ГГц; диапазон уровня от минус 115 до + 10 дБм уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более минус 119 дБн/Гц; вход синхронизации 10 МГц |
стандарт частоты уровень сигнала частотой 10 МГц от 0 до + 10 дБм; относительная погрешность частоты сигнала 10 МГц не более ± 1 •Ю’9 |
стандарт частоты рубидиевый SRS FS725 |
номинальный уровень сигнала частотой 10 МГц + 7 дБм; годовой дрейф частоты не более ± 1 • 10’10 | |
частотомер разрешение на частоте 10 МГц не хуже 1 Гц; вход синхронизации 10 МГц |
частотомер универсальный Tektronix FCA3000 |
разрешение на частоте 10 МГц не хуже 0,001 Гц; вход синхронизации 10 МГц | |
ваттметр проходящей СВЧ мощности относительная погрешность измерения мощности от минус 50 до минус 10 дБм в диапазоне частот от 10 МГц до 18 ГГц не более ± 0,15 дБ |
ваттметр проходящей мощности СВЧ Rohde & Schwarz NRP-Z28 относительная погрешность измерения мощности от минус 50 до + 20 дБм в диапазоне частот от 10 МГц до 18 ГГц не более ± 0,15 дБ |
ваттметр поглощаемой СВЧ мощности (для моделей RSA5126B, SPECMON26B) относительная погрешность измерения мощности от минус 50 до минус 10 дБм частотой от 20 до 26,5 ГГц не более ± 0,4 дБ |
преобразователь измерительный Rohde & Schwarz |
NRP-Z55 относительная погрешность измерения мощности от минус 50 до 0 дБм частотой от 50 МГц до 40 ГГц не более ± 0,4 dB |
Изготовитель
Компания “Tektronix, Inc.”, США
P.O Box 500, Beaverton, Oregon 97077-0001, USA, tel. 1(800)426-2200, fax 1(503)627-5622
Заявитель
ЗАО «АКТИ-Мастер», г. Москва; 127254, Москва, Огородный проезд, д. 5, стр. 5; тел./факс (495)926-71-85
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Москве» (ГЦИ СИ ФБУ «Ростест-Москва»).
117418 Москва, Нахимовский пр., 31; тел. (499)129-19-11, факс (499)129-99-96
Принцип действия основан на анализе сигналов с помощью быстрого преобразования Фурье, и отображении измерительной информации в спектральной и временной области. Непрерывный во времени анализ позволяет определять параметры спектра сигналов и их изменение во времени, а также параметры сигналов с аналоговой и цифровой модуляцией. Для регистрации однократных сигналов и случайных импульсных помех имеется режим синхронизации по маске с анализом во временной или частотной области. Функциональные возможности обработки измерительной информации могут быть расширены с помощью опций, поставляемых по заказу.
Модели SPECMON и модели RSA с опцией MAP при использовании подключаемого к ним приемника GPS позволяют производить измерения зон покрытия с картографированием.
Предварительный усилитель установлен в стандартном исполнении моделей SPECMON и опциях 50 (51) моделей RSA.
В моделях SPECMON установлен высокостабильный опорный генератор частоты, такой же генератор поставляется для моделей RSA с опцией PFR.
На внутреннем микропроцессоре установлена операционная система Windows XP, позволяющая производить мультидоменный анализ измерительной информации в задаваемых пользователем окнах с представлением сигналов в различных форматах, в том числе параметров модуляции сигналов. Внешнее управление осуществляется по интерфейсам GPIB (IEEE-488.2), LAN (10/100/1000BASE-T), USB 2.0.
Конструкция представляет собой моноблок в настольном исполнении, на передней панели которого расположены органы управления и жидкокристаллический дисплей. Внешний вид показан на фотографиях 1 (вид спереди) и 2 (вид сзади).

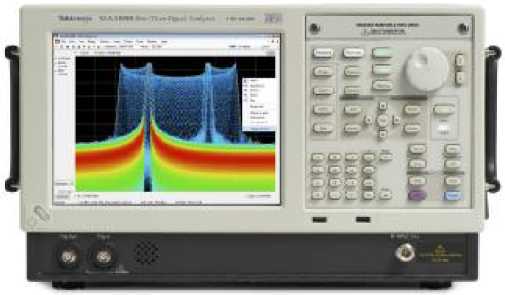

Фотография 1 - вид спереди
« с я х

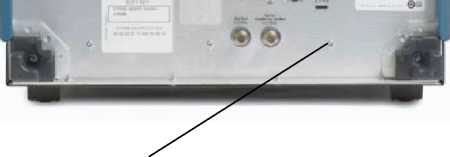

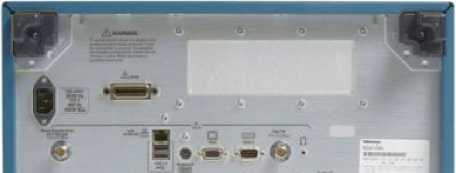

место пломбирования Фотография 2 - задняя панель
По условиям эксплуатации анализаторы спектра в реальном масштабе времени
RSA5103B, RSA5106B, RSA5115B, RSA5126B, SPECMON3B, SPECMON6B, SPECMON26B соответствуют ГОСТ 22261-94 с рабочим диапазоном температур от 5 до 40 оС.
Анализаторы спектра в реальном масштабе времени RSA5103B, RSA5106B, RSA5115B,
RSA5126B, SPECMON3B, SPECMON6B, SPECMON26B выпускаются в базовом исполнении, и с набором опций по заказу, перечисленных в таблице ниже.
опция |
наименование |
примечания |
B25 |
полоса частот анализа в реальном времени 25 МГц | |
B40 |
полоса частот анализа в реальном времени 40 МГц |
RSA51xxB, SPECMON3B |
B85 |
полоса частот анализа в реальном времени 85 МГц | |
B16x |
полоса частот анализа в реальном времени 165 МГц | |
09 |
расширенный анализ сигналов в реальном времени | |
10 |
демодулятор AM, FM, ФМ и измерение сигналов звука | |
11 |
измерение фазовых шумов и джиттера | |
12 |
измерение временных интервалов | |
14 |
измерение коэффициента шума | |
20 |
измерение параметров импульсов |
RSA51xxB |
21 |
анализатор модулированных сигналов | |
22 |
анализатор OFDM | |
23 |
анализ WLAN 802.11 a/b/g/j/p | |
24 |
анализ WLAN 802.11 a/b/g/j/p |
при наличии опции 23 |
25 |
анализ WLAN 802.11ac |
при наличии опции 24 |
26 |
анализ APCO P25 | |
MAP |
измерение зон покрытия с картографированием |
RSA51xxB |
50 |
предварительный усилитель |
RSA5103B, RSA5106B |
51 |
предварительный усилитель |
RSA5115B, RSA5126B |
53 |
расширение памяти до 4 Гбайт | |
56 |
съемный жесткий диск 480 ГБайт |
RSA51xxB |
59 |
внутренний жесткий диск HDD |
несовместимо с опцией 56 |
65 |
цифровые выходы I/Q | |
66 |
аналоговый выход на нулевой полосе обзора | |
6566 |
совмещение опций 65 и 66 | |
PFR |
высокостабильный опорный генератор |
RSA51xxB |
PFR50 |
высокостабильный опорный генератор и предварительный усилитель |
RSA51xxB |
наименование и обозначение |
кол-во |
Анализатор спектра в реальном масштабе времени RSA51xxB, SPECMONxB |
1 шт. по заказу |
Кабель сетевой |
1 шт. |
Клавиатура USB |
1 шт. |
Мышь компьютерная USB |
1 шт. |
Адаптер BNC(f)-N(m) |
1 шт. |
Соединитель переходной N(f) для RSA5115B |
1 шт. |
Соединитель переходной SMA(f) для RSA5126B, SPECMON26B |
1 шт. |
Крышка лицевой панели |
1 шт. |
Краткое руководство пользователя (брошюра на английском языке) |
1 шт. |
Руководство по применению (брошюра на английском языке) |
1 шт. |
Руководство по программированию (на английском языке) на CD |
1 шт. |
Руководство по эксплуатации на русском языке (на CD) |
1 шт. |
Анализаторы спектра в реальном масштабе времени RSA5103B, RSA5106B, RSA5115B, RSA5126B, SPECMON3B, SPECMON6B, SPECMON26B. Методика поверки. МП РТ 2182-2014 |
1 шт. |
диапазон частот | |
RSA5103B, SPECMON3B .................................................................RSA5I06B. SPECMOX6B............................................................................................................................................................................ |
от 1 Гц до 3 ГГц от 1 Гц до 6,2 ГГц |
RSA5115B |
от 1 Гц до 15 ГГц |
RSA5126B, SPECMON26B |
от 1 Гц до 26,5 ГГц |
полоса частот анализа сигналов в реальном времени | |
стандартное исполнение RSA5lxxB, SPECMON3B |
25 МГц |
стандартное исполнение SPECMON6B, SPECMON26B |
40 МГц |
опция В40 (RSA51xxB, SPECMON3B) |
40 МГц |
опция В85 |
85 МГц |
опция B16x |
165 МГц |
пределы допускаемой относительной погрешности частоты опорного генератора при | |
температуре от 20 до 30 °C после заводской калибровки и прогрева не менее 10 минут | |
стандартное исполнение RSA51xxB |
± 1М0-6 |
RSA51xxB с опцией PFR, SPECMON |
± 1 • 1б’7 |
пределы допускаемого временного дрейфа частоты опорного генератора за 1 день | |
после 30 дней работы | |
стандартное исполнение RSA51xxB |
± 1 • | О’* |
RSA51xxB с опцией PFR, SPECMON |
± | . | 5-9 |
пределы допускаемого временного дрейфа частоты опорного |
± 3М0-7 |
генератора за 10 лет для RSA51xxB с опцией PFR, SPECMON | |
пределы дополнительной относительной погрешности частоты опорного генератора в | |
интервале температур от 5 до 40 С |
: 2 I0’6 |
стандартное исполнение RSA5 1ххВ | |
RSA51xxB с опцией PFR, SPECMON |
± 1 • Ю’7 |
параметры выхода синхронизации | |
частота |
10 МГц |
уровень, не менее |
0 дБм1 |
параметры входа синхронизации | |
частота синхронизации (дискретно через 1 МГц) |
от 1 до 100 МГц |
отдельные частоты |
1,2288 МГц; 4,8 МГц; 19,6608 МГц |
диапазон частоты синхронизации |
± 1М0-6 |
стандартное исполнение RSA51xxB | |
RSA51xxB с опцией PFR, SPECMON |
±310’7 |
уровень мощности сигнала синхронизации |
от минус 10 до + 6 дБм |
полоса пропускания | |
стандартное исполнение |
от 0,1 Гц до 5 МГц |
опция В40 (RSA51xxB, SPECMON3B) |
от 0,1 Гц до 8 МГц |
опция В85 |
от 0,1 Гц до 10 МГц |
опция B16x |
от 0,1 Гц до 20 МГц |
уровень фазовых шумов на частоте 1 ГГц, не более | |
при отстройке 1 кГц |
минус 103 дБн/Гц2 |
при отстройке 10 кГц |
минус 109 дБн/Гц |
при отстройке 100 кГц |
минус 112 дБн/Гц |
максимальный уровень сигнала на входе | |
без предварительного усилителя |
+ 30 дБм |
с предварительным усилителем |
+ 20 дБм |
усредненный уровень собственных шумов, нормализованный к полосе пропускания 1 Гц, | |
не более | |
без предварительного усилителя | |
низкочастотный канал LF Path | |
на частотах от 2 до 10 кГц (LF Path) |
минус 141 дБм |
на частотах от 10 кГц до 32 МГц (LF Path) |
минус 150 дБм |
высокочастотный канал RF Path | |
на частотах от 1 до 10 МГц |
минус 136 дБм |
на частотах от 10 МГц до 2 ГГц | |
RSA5103B, RSA5106B, SPECMON3B, SPECMON6B |
минус 154 дБм |
RSA5115B, RSA5126B, SPECMON26B |
минус 152 дБм |
на частотах от 2 до 3 ГГц |
минус 152 дБм |
на частотах от 3 до 4 ГГц |
минус 151 дБм |
на частотах от 4 до 6,2 ГГц |
минус 149 дБм |
на частотах от 6,2 до 13 ГГц |
минус 146 дБм |
на частотах от 13 до 23 ГГц |
минус 144 дБм |
на частотах от 23 до 26,5 ГГц |
минус 140 дБм |
с предварительным усилителем (опции 50, 51 моделей RSA) | |
на частотах от 1 до 10 МГц |
минус 158 дБм |
на частотах от 10 МГц до 2 ГГц |
минус 164 дБм |
на частотах от 2 до 3 ГГц |
минус 163 дБм |
на частотах от 3 до 4 ГГц | |
RSA5106B, SPECMON6B |
минус 162 дБм |
RSA5115B, RSA5126B, SPECMON26B |
минус 160 дБм |
на частотах от 4 до 13 ГГц |
минус 159 дБм |
на частотах от 13 до 23 ГГц |
минус 157 дБм |
на частотах от 23 до 26,5 ГГц |
минус 153 дБм |
пределы допускаемой относительной погрешности измерения уровня мощности | |
(ослабление аттенюатора 10 дБ) при температуре (23 ± 5) °C | |
без предварительного усилителя, LF Path, минус 20 дБм, 10 МГц |
±0,31 дБ |
без предварительного усилителя, RF Path, минус 20 дБм, 100 МГц |
±0,31 дБ |
с предварительным усилителем LF Path, минус 30 дБм, 10 МГц |
± 0,50 дБ |
с предварительным усилителем RF Path, минус 30 дБм, 100 МГц |
± 0,50 дБ |
неравномерность амплитудно-частотной характеристики | |
(ослабление аттенюатора 10 дБ) при температуре (23 ± 5) °C, не более | |
без предварительного усилителя | |
канал LF Path на частотах от 10 до 32 МГц относительно | |
уровня на частоте 10 МГц |
± 0,2 дБ |
канал RF Path относительно уровня на частоте 100 МГц | |
на частотах от 10 МГц до 3 ГГц |
± 0,35 дБ |
на частотах от 3 до 6,2 ГГц |
± 0,5 дБ |
на частотах от 6,2 до 15 ГГц |
± 1,0 дБ |
на частотах от 15 до 26,5 ГГц |
± 1,2 дБ |
с предварительным усилителем | |
канал LF Path на частотах от 10 до 32 МГц относительно | |
уровня на частоте 10 МГц (кроме RSA5115B, RSA5126B) |
± 0,5 дБ |
канал RF Path относительно уровня на частоте 100 МГц на частотах от 10 МГц до 3 ГГц на частотах от 3 до 6,2 ГГц на частотах от 6,2 до 15 ГГц на частотах от 15 до 26,5 ГГц |
± 0,5 дБ ± 0,7 дБ ± 1,0 дБ ± 1,2 дБ | |
неравномерность амплитудно-частотной характеристики в полосе частот анализа (центральная частота 200 МГц), не более | ||
в полосе 300 кГц |
± 0,1 дБ | |
в полосе до 40 МГц |
± 0,3 дБ | |
в полосе 85 МГц и 165 МГц |
± 0,5 дБ | |
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||
тип соединителей входного разъема ВЧ | ||
RSA5103B, RSA5106B, RSA5115B, SPECMON3B, SPECMON6B |
N(f) | |
RSA5126B, SPECMON26B |
SMA(f) | |
габаритные размеры (ширина х высота х глубина), мм |
473 х 283 х 531 | |
масса (без аксессуаров) |
29 кг | |
частота и напряжение электропитания |
50 Гц; от 200 до 240 В 400 Гц; от 90 до 132 В | |
потребляемая мощность, не более |
400 Вт | |
условия эксплуатации |
группа |
3 ГОСТ 22261-94 |
рабочий диапазон температур |
от + 5 до + 40 °C | |
диапазон температур транспортирования и хранения |
от минус 20 до + 60 °C | |
относительная влажность при температуре до + 30 °C |
до 90 % | |
предельная высота над уровнем моря рабочие условия |
3000 м | |
транспортирование и хранение |
12200 м | |
электромагнитная совместимость |
по ГОСТ Р 51522-99 | |
безопасность |
по ГОСТ Р 52319-2005 |
примечание 1: здесь и далее сокращение «дБм» обозначает уровень мощности сигнала в дБ относительно мощности 1 мВт
примечание 2: здесь и далее сокращение «дБн» обозначает уровень мощности сигнала в дБ относительно уровня мощности на центральной (несущей) частоте
