Номер по Госреестру СИ: 75972-19
75972-19 Анализаторы спектра в реальном масштабе времени
(RSA513A, RSA518A)
Назначение средства измерений:
Анализаторы спектра в реальном масштабе времени RSA513A, RSA518A (далее -анализаторы) предназначены для измерения амплитудно-частотных параметров спектра периодических и однократных радиотехнических сигналов.

Внешний вид.
Анализаторы спектра в реальном масштабе времени
Рисунок № 1
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 22.08.2024
Номер записи - 173199
ID в реестре СИ - 789719
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
RSA518A,
Производитель
Изготовитель - Компания "Tektronix, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.
Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.
По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.
Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.
Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Статистика
Кол-во поверок - 11
Выдано извещений - 1
Кол-во периодических поверок - 6
Кол-во средств измерений - 5
Кол-во владельцев - 4
Усредненный год выпуска СИ - 2021
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1953 от 2019.08.22 Приказ об утверждении типов средств измерений
Наличие аналогов СИ: Анализаторы спектра в реальном масштабе времени (RSA513A, RSA518A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Tektronix, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
28763-05 01.03.2010 |
Анализаторы цифровых сигналов, TLA7NA4, TLA7NA3, TLA7NA2, TLA7NA1 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
28764-05 01.03.2010 |
Анализаторы цифровых сигналов, TLA5204, TLA5203, TLA5202, TLA5201 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
28765-05 01.03.2010 |
Анализаторы спектра, RSA3308A, RSA3303A, RSA2208A, RSA2203A, WCA280A, WCA230A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28766-05 01.03.2010 |
Осциллографы цифровые запоминающие, TDS6804B, TDS6604B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
28768-05 01.03.2010 |
Осциллографы цифровые, TDS5104B, TDS5032B, TDS5034B, TDS5052B, TDS5054B, TDS5054BE Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
28768-10 01.04.2015 |
Осциллографы цифровые, TDS5104B, TDS5032B, TDS5034B, TDS5052B, TDS5054B, TDS5054BE Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
28769-05 01.03.2010 |
Осциллографы цифровые, TDS7704B, TDS7054, TDS7104, TDS7154B, TDS7254B, TDS7404B, CSA7404B, CSA7154 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
28770-05 01.03.2010 |
Осциллографы цифровые, TDS3064B, TDS3044B, TDS3024B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
28786-05 01.04.2010 |
Анализаторы параметров сигналов передатчиков систем сотовой связи, YBT250 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28787-05 01.04.2010 |
Анализаторы параметров антенн и линий связи систем сотовой связи, YBA250 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35050-07 |
Преобразователь силы тока ВЧ измерительный с токосъемником, TCPA400 (преобразователь) TCP404XL (токосъемник) Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35051-07 |
Преобразователи силы тока ВЧ измерительные с токосъемниками, TCPA300 (преобразователь) TCP303, TCP 305 (токосъемники) Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35596-07 01.08.2012 |
Осциллографы цифровые, DSA70404, DSA70604, DSA70804, DSA71254, DSA71604, DSA72004 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35597-07 01.08.2012 |
Осциллографы цифровые, DPO7054, DPO7104, DPO7254, DPO7354 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35598-07 01.08.2012 |
Осциллографы цифровые, DPO70404, DPO70604, DPO70804, DPO71254, DPO71604, DPO72004 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35599-07 01.08.2012 |
Анализаторы цифровых сигналов, TLA5201B, TLA5202B, TLA5203B, TLA5204B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35600-07 01.08.2012 |
Анализаторы спектра в реальном масштабе времени , RSA6106A, RSA6114A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35601-07 01.08.2012 |
Анализаторы спектра в реальном масштабе времени , RSA3408A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35602-07 01.08.2012 |
Анализаторы телевизионных сигналов, WVR6100, WVR7100 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
35603-07 01.08.2012 |
Анализаторы телевизионных сигналов, WFM6100, WFM7000, WFM7100 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
35604-07 01.08.2012 |
Генераторы сигналов произвольной формы, AWG7102, AWG7051, AWG7052, AWG7101, AWG5002, AWG5004, AWG5012, AWG5014 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
36482-07 |
Преобразователь силы тока ВЧ измерительный с токосъемниками, TCPA300 (преобразователь) TCP303, TCP312 (токосъемники) Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
43480-09 01.01.2015 |
Анализаторы спектра, H600 RFHawk и SA2600 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43481-09 01.01.2015 |
Пробники активные, TAP1500, TAP2500, TAP3500 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43482-09 01.01.2015 |
Пробники дифференциальные высоковольтные, P5200, P5205, P5210 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43483-09 01.01.2015 |
Пробники дифференциальные, TDP0500, TDP1000, TDP1500, TDP3500 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43489-09 01.01.2015 |
Осциллографы стробоскопические с модулями, DSA8200, CSA8200 (осциллографы); 80Е01, 80Е03, 80Е04, 80Е06, 80Е07, 80Е08, 80Е09, 80Е10, 80А02, 82А04, 80А05, 80А06 (модули) Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43490-09 01.01.2015 |
Генераторы сигналов произвольной формы, AWG 5000B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43533-09 01.01.2015 |
Пробники дифференциальные широкополосные, P7340А, P7360А, P7380А, P7313, P7350SMA, P7380SMA, P7313SMA Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43534-09 01.01.2015 |
Генераторы сигналов произвольной формы, AWG 7000B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43535-09 01.01.2015 |
Анализаторы спектра в реальном масштабе времени , RSA3303B, RSA3308B, RSA3408B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43739-10 01.04.2015 |
Анализаторы спектра в реальном масштабе времени , RSA6106A, RSA6114A, RSA6120A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43802-10 01.04.2015 |
Пробники токовые, TCP0030, TCP0150 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43805-10 01.04.2015 |
Пробники токовые, TCP202 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
44514-10 01.08.2015 |
Анализаторы телевизионных сигналов, WFM4000, WVR4000, WFM5000, WVR5000, WFM6120, WVR6020, WFM7020, WVR7020, WFM7120, WVR7120 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44516-10 01.08.2015 |
Анализаторы транспортного потока цифрового телевизионного сигнала, MTS400P, MTS415, MTS430 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
52003-12 07.12.2017 |
Анализаторы спектра в реальном масштабе времени , RSA5103A, RSA5106A, RSA6106B, RSA6114B, RSA6120B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
52081-12 14.12.2017 |
Генераторы сигналов произвольной формы, AWG5002C, AWG5012C, AWG5014C, AWG7082C, AWG7122C Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53325-13 22.04.2018 |
Осциллографы цифровые, DPO73304D, DSA73304D, DPO72504D, DSA72504D Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53502-13 15.05.2018 |
Анализаторы спектра портативные, H500, SA2500 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53878-13 24.06.2018 |
Анализаторы спектра в реальном масштабе времени , SPECMON3, SPECMON6 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53911-13 26.06.2018 |
Анализаторы спектра в реальном масштабе времени , RSA5115A, RSA5126A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55588-13 20.11.2018 |
Генераторы сигналов произвольной формы, AWG70001A, AWG70002A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56173-14 27.11.2024 |
Анализаторы транспортного потока цифрового телевизионного сигнала, MTS4000 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
57169-14 25.02.2024 |
Осциллографы цифровые, DPO72304DX, DPO72504DX, DPO73304DX, MSO72304DX, MSO72504DX, MSO73304DX Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59499-14 17.10.2024 |
Анализаторы спектра в реальном масштабе времени , RSA5103B, RSA5106B, RSA5115B, RSA5126B, SPECMON3B, SPECMON6B, SPECMON26B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
61669-15 15.09.2025 |
Пробники токовые, TCP0030A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65764-16 28.11.2026 |
Осциллографы цифровые, DPO70000SX Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68121-17 20.07.2022 |
Анализаторы спектра в реальном масштабе времени портативные, RSA306B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68122-17 20.07.2022 |
Анализаторы спектра в реальном масштабе времени , RSA500A и RSA600A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
75972-19 22.08.2024 |
Анализаторы спектра в реальном масштабе времени , RSA513A, RSA518A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77296-20 30.01.2025 |
Генераторы сигналов произвольной формы, AWG5200 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77924-20 24.03.2025 |
Пробники дифференциальные высоковольтные, Р5210А Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
80213-20 23.12.2025 |
Генераторы сигналов произвольной формы, AWG70000B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Отчет "Подведы РСТ VS сторонние организации" показывает в динамике по годам пропорцию в распределении поверок между подведомственными Росстандарту организациями (ФГУП, ФГБУ, ФБУ ..) и иными организациями.
Предварительная сортировка организаций, подведомствнных РСТ осуществлялась в ручном режиме по ключемым словам, справочникам ФГИС АРШИН и информации, размещенной на официальном сайте Федерального агентства по техническому регулированию и метрологии.
Заявленное количество организаций-поверителей - более 3800 шт., но при этом из реальное значение не превышает и 2 тысяч. Существование дубликатов организаций вызвано разницей в написании наименований и преобразовании форм собственности организаций за все время ведения федерального фонда.
Отчет строится по данным о поверках, переданных в ФГИС АРШИН за период начиная с 2010 года и состоит из таблицы с функцией поиска и сортировки по любой из колонок и круговой диаграммы, визуализирующей данные, представленные в таблице.
Бесплатный
Кто поверяет Анализаторы спектра в реальном масштабе времени (RSA513A, RSA518A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 5 | 2 | 3 | 0 | 5 | 2 | 3 | ||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 3 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| РТРС (RA.RU.311450) | 1 | 0 | 1 | 1 | 0 | 0 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы спектра в реальном масштабе времени (RSA513A, RSA518A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
23000 | 19750 |
|
ФБУ НИЦ ПМ-Ростест Москва |
16500 | 19750 |
Программное обеспечение
Программное обеспечение “SignalVu-PC” устанавливается на внешний компьютер и предназначено для управления режимами, задания параметров и функций измерений, представления измерительной информации, взаимодействия с внешними устройствами. Метрологически значимая часть программного обеспечения служит для отображения значений измеряемых величин. Поставляемые по заказу функциональные программные опции расширяют возможности анализа различных сигналов.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
SignalVu-PC |
|
Номер версии (идентификационный номер) |
не ниже 3.16.0014 |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам спектра в реальном масштабе времени серий RSA513A, RSA518A
Государственная поверочная схема для средств измерений времени и частоты (утверждена приказом Росстандарта от 31.07.2018 г. № 1621)
ГОСТ Р 8.562-2007 ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
Поверка
Поверкаосуществляется по документу RSA518A/Mn-2019 «ГСИ. Анализаторы спектра в реальном масштабе времени RSA513A, RSA518A. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 25.06.2019 г.
Основные средства поверки:
-
- стандарт частоты рубидиевый Stanford Research Systems FS725, регистрационный номер 31222-06;
-
- генератор сигналов Agilent (Keysight) E8257D с опцией 520, 2 шт., регистрационный номер 53941-13;
-
- генератор сигналов сложной формы со сверхнизким уровнем искажений SRS DS360, регистрационный номер 45344-10;
-
- ваттметр проходящей мощности СВЧ Rohde & Schwarz NRP-Z28, регистрационный номер 43643-10;
-
- преобразователь измерительный Rohde & Schwarz NRP-Z21 (при наличии опции 04 следящего генератора), регистрационный номер 37008-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится лицевую панель корпуса анализаторов в виде наклейки и/или на свидетельство о поверке.
Изготовитель
Компания “Tektronix, Inc.”, США Адрес: P.O Box 500, Beaverton, Oregon 97077-0001, USA
Тел.: 1(800)426-2200, факс: 1(503)627-5622
Заявитель
Общество с ограниченной ответственностью «Мастер-Тул» (ООО «Мастер-Тул») Адрес: 127106, г. Москва, Нововладыкинский проезд, д. 8, стр. 4, офис 315 Тел./факс: +7 (495) 926-71-85
Web: http://www.master-tool.ru
E-mail: info@master-tool.ru
Испытательный центр
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5 Тел./факс: +7 (495) 926-71-85
Web: http://www.actimaster.ru
E-mail post@actimaster.ru
Принцип действия анализаторов основан на технике быстрого преобразования Фурье с отображением информации в спектральном и временном представлении. Непрерывный анализ позволяет определять параметры спектра сигнала и его изменение во времени, а также параметры модуляции сигнала. Функциональные возможности анализа различных сигналов определяются набором поставляемых по заказу программных опций. По заказу может быть установлена аппаратная опция следящего генератора сигналов, а также опция внешней антенны для анализа параметров электромагнитного поля. Управление анализаторами производится от внешнего компьютера по интерфейсу USB. Питание анализаторов осуществляется от внутреннего аккумулятора или через сетевой адаптер.
Анализаторы различаются верхней границей частотного диапазона (13,6 ГГц для RSA513A, 18 ГГц для RSA518A).

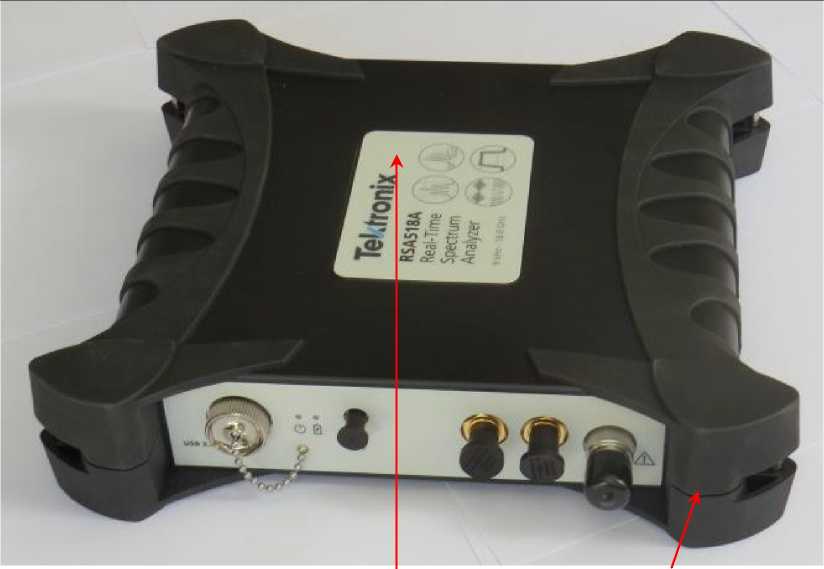

Анализаторы выполнены в ударопрочном корпусе. Общий вид анализаторов показан на рисунке 1.
место пломбирования (стикер) место нанесения знака утверждения типа и знака поверки
Рисунок 1 - Общий вид анализаторов
Таблица 4 - Комплектность анализаторов
|
Наименование и обозначение |
Кол-во |
|
1 |
2 |
|
Анализатор спектра в реальном масштабе времени RSA513A / RSA518A |
1 шт. по заказу |
|
Опция 04 (следящий генератор) |
1 шт. по заказу |
|
Программные опции |
по заказу |
|
Кабель USB 3.0 тип A-A с винтовым фиксатором p/n 174-6810 |
1 шт. |
|
Флэш-накопитель USB с файлами документации и программного обеспечения SignalVu-PC p/n 063-4543 |
1 шт. |
Продолжение таблицы 4
|
1 |
2 |
|
Батарея аккумуляторная Li-Ion WFM200BA |
1 шт. |
|
Адаптер сетевой с кабелем тип A1 |
1 шт. |
|
Сумка для транспортировки p/n 016-2055 |
1 шт. |
|
Руководство по эксплуатации 071-3458-01 |
1 шт. |
|
Справочное руководство по программе SignalVu-PC |
1 шт. |
|
Методика поверки RSA518A/МП-2019 |
1 шт. |
представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон частот | |
|
RSA513A |
от 9 кГц до 13,6 ГГц |
|
RSA518A |
от 9 кГц до 18 ГГц |
|
Полоса частот анализа в реальном времени, МГц |
40 |
|
Частота опорного генератора, МГц |
10 |
|
Пределы допускаемой основной относительной погрешности частоты опорного генератора после подстройки при температуре (23 ±2) °C |
±Г10"6 |
|
Пределы годового относительного дрейфа частоты опорного генератора |
±Г10"6 |
|
Пределы дополнительной относительной погрешности частоты опорного генератора в рабочем диапазоне температур от -10 до +55 °C |
±0,940"6 |
|
Номинальные значения частоты сигнала внешней синхронизации, МГц |
дискретные значения: от 1 до 20 с шагом 1,0; 1,2288; 2,048; 2,4576; 4,8; 4,9152; 9,8304; 13; 19,6608 |
|
Допускаемое относительное отклонение частоты внешней синхронизации от номинального значения |
±5А0"6 |
|
Уровень мощности сигнала внешней синхронизации |
от -10 до +10 дБм 1) |
|
Максимальный измеряемый уровень сигнала на входе, дБм на частотах менее 10 МГц на частотах от 10 МГц и более |
+20 +30 |
|
1) Здесь и далее дБм обозначает уровень мощности в дБ относительно 1 мВт. | |
Продолжение таблицы 2
|
1 |
2 |
|
Усредненный уровень собственных шумов, нормализованный к полосе пропускания 1 Гц, | |
|
дБн/Гц, не более ' | |
|
на частотах от 500 кГц до 1 МГц включ. |
-138 |
|
на частотах св. 1 до 25 МГц |
-153 |
|
на частотах св. 25 МГц до 1 ГГц включ. |
-158 |
|
на частотах св. 1 до 2 ГГц включ. |
-156 |
|
на частотах св. 2 до 2,75 ГГц включ. |
-153 |
|
на частотах св. 2,75 до 4 ГГц включ. |
-149 |
|
на частотах св. 4 до 6 ГГц включ. |
-155 |
|
на частотах св. 6 до 7,5 ГГц включ. |
-151 |
|
на частотах св. 7,5 до 14 ГГц включ. |
-161 |
|
на частотах св. 14 до 14,8 ГГц включ. |
-159 |
|
на частотах св. 14,8 до 15,2 ГГц включ. |
-157 |
|
на частотах св. 15,2 до 17,65 ГГц включ. |
-159 |
|
на частотах св. 17,65 до 18 ГГц включ. |
-157 |
|
Уровень фазовых шумов на частоте 1 ГГц, дБн/Гц, не более | |
|
при отстройке 10; 100 кГц |
-94 |
|
при отстройке 1 МГц |
-116 |
|
Пределы допускаемой относительной погрешности измерения мощности при температуре | |
|
(23 ±5) °C, дБ 3) | |
|
без предварительного усилителя | |
|
на частотах от 9 кГц до 3 ГГц включ. |
±0,8 |
|
на частотах св. 3 до 7,5 ГГц включ. |
±1,5 |
|
на частотах св. 7,5 ГГц |
±1,55 |
|
с предварительным усилителем | |
|
на частотах от 9 кГц до 3 ГГц включ. |
±1,0 |
|
на частотах св. 3 до 7,5 ГГц включ. |
±1,75 |
|
на частотах св. 7,5 ГГц |
±2,0 |
|
Неравномерность амплитудно-частотной характеристики в полосе частот анализа в реальном времени, дБ, не более |
±0,5 |
|
Уровень интермодуляционных искажений 3-го порядка, дБн/Гц, не более 4) |
-78 |
|
Уровень гармонических искажений 2-го порядка, дБн/Гц, не более± | |
|
без предварительного усилителя на частотах от 0,04 до 9 ГГц |
-75 |
|
с предварительным усилителем на частотах от 0,04 до 15,9 ГГц |
-60 |
| |
|
аттенюатора 10 дБ. | |
|
4) Опорный уровень -20 дБм, центральная частота 2130 МГц, два сигнала с уровнем -25 дБм и разностью частот 2 МГц, ослабление входного аттенюатора 0 дБ. | |
|
5) Типовые справочные значения. | |
Продолжение таблицы 2
|
1 |
2 |
|
Следящий генератор (опция 04) | |
|
Диапазон частот |
от 10 МГц до 7,5 ГГц |
|
Разрешение по частоте, Гц |
100 |
|
Максимальный уровень выходной мощности, дБм |
-3 |
|
Динамический диапазон, дБ |
40 |
|
Пределы допускаемой относительной погрешности установки уровня мощности -5 дБ при температуре (23 ±5) °C, дБ |
±1,5 |
Таблица 3 - Основные технические характеристики
|
Параметры питания | |
|
Напряжение постоянного тока от внутреннего аккумулятора или сетевого адаптера, В |
от 12 до 19,95 |
|
Время непрерывной работы, ч, не менее |
4 |
|
Потребляемая мощность, Вт, не более |
15 |
|
Габаритные размеры, мм | |
|
высота |
68 |
|
длина |
272 |
|
ширина |
299 |
|
Масса, кг, не более |
3,85 2) |
|
Рабочие условия применения | |
|
температура окружающего воздуха, °C |
от -10 до +45 |
|
относительная влажность воздуха, %, не более 4) |
95 |
|
1) 60 Вт во время заряда аккумуляторной батареи. | |
|
2) С аккумуляторной батареей, без аккумулятора 3,4 кг. | |
|
3) С аккумуляторной батареей, без аккумулятора +55 °C. | |
|
4) При температуре до +30 ° C. | |
