Номер по Госреестру СИ: 55588-13
55588-13 Генераторы сигналов произвольной формы
(AWG70001A, AWG70002A)
Назначение средства измерений:
Генераторы сигналов произвольной формы AWG70001A, AWG70002A предназначены для воспроизведения электрических высокочастотных сигналов стандартной и произвольной формы.
Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 1
Программное обеспечение
Программное обеспечение установлено на внутренний микропроцессор и выполняет функции управления режимами работы. Общие сведения о программном обеспечении приведены в таблице ниже.
класс риска идентификационное наименование идентификационный номер версии |
А по WELMEC 7.2 для категории Р AWG70000A application software 1.1 и выше |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на заднюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в разделах руководства по эксплуатации 077-3114-00.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к генераторам сигналов произвольной формы AWG70001A, AWG70002A
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия.
ГОСТ 8.129-99. ГСИ. Государственная поверочная схема для средств измерений времени и частоты.
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийВыполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу МП РТ 1973-2013 «Генераторы сигналов произвольной формы AWG70001A, AWG70002A», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 15.10.2013 г.
Средства поверки:
средство поверки и требования к его метрологическим характеристикам |
рекомендуемое средство поверки и его метрологические характеристики |
осциллограф цифровой полоса пропускания при входном сопротивлении 50 Q не менее 1 GHz |
осциллограф цифровой Tektronix DPO4104B 4 канала; полоса пропускания 1 GHz при входном сопротивлении 50 Q |
стандарт частоты относительная погрешность частоты 10 MHz не более ± V10-8; уровень сигнала от 0 до + 10 dBm |
стандарт частоты рубидиевый Stanford Research Systems FS725 относительный дрейф частоты 10 MHz за один год при температуре (23 ± 3) °С не более ± V10-10; уровень сигнала + 7 dBm |
частотомер разрешение измерения частоты 10 MHz не менее 8 разрядов |
частотомер универсальный Tektronix FCA3000 разрешение измерения частоты 10 MHz 12 разрядов (при времени измерения 1 s) |
вольтметр относительная погрешность измерения постоянного напряжения в диапазоне от 75 mV до 1.5 V не более ± 0.5 % |
мультиметр цифровой Keithley 2000 относительная погрешность измерения постоянного напряжения в диапазоне от 75 mV до 1.5 V не более ± 0.011 % |
Изготовитель
Компания “Tektronix, Inc.”, США; P.O Box 500, Beaverton, Oregon 97077-0001, USA; tel. 1(800)426-2200, fax 1(503)627-5622Заявитель
ЗАО «АКТИ-Мастер », г. Москва;
125438, Москва, 4-й Лихачевский пер., д. 15, стр. 3; тел./факс (495)926-71-88
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве (ФБУ «Ростест-Москва»)
117418 Москва, Нахимовский пр., 31; тел. (499)129-19-11, факс (499)129-99-96
Принцип действия основан на прямом цифровом синтезе сигналов заданной формы, их высокоскоростном цифро-аналоговом преобразовании, и усилении по амплитуде и мощности в выходном тракте. Сигналы различных форм и стандартов хранятся во внутренней памяти, или задаются пользователем. Функциональные возможности генерации сигналов могут быть расширены с помощью опций, поставляемых по заказу.
На внутреннем микропроцессоре установлена операционная система Windows 7. Внешнее управление осуществляется по интерфейсам GPIB (IEEE-488.2), LAN (10/100/1000BASE-T).

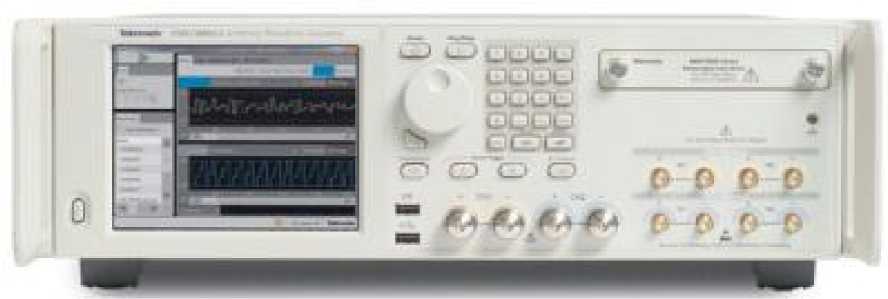

Конструктивно генераторы сигналов произвольной формы AWG70001A, AWG70002A выполнены в виде моноблока в настольном исполнении, на передней панели расположены органы управления и жидкокристаллический дисплей. Внешний вид показан на фотографиях 1 (передняя панель) и 2 (задняя панель).
фотография 1 - передняя панель
место пломбирования
фотография 2 - задняя панель
По условиям эксплуатации генераторы сигналов произвольной формы AWG70001A, AWG70002A соответствуют группе 3 ГОСТ 22261-94.
наименование и обозначение |
кол-во |
генераторы сигналов произвольной формы AWG70001A/AWG70002A |
1 шт. по заказу |
терминатор SMA(m), 50 Ом по 1 шт. для канала |
1 (2) шт. |
кабель сетевой Euro |
1 шт. |
комплект из клавиатуры и мыши USB |
1 шт. |
стилус для сенсорного дисплея |
1 шт. |
генераторы сигналов произвольной формы AWG70001A и AWG70002A. Краткое руководство по эксплуатации. 077-3114-00 |
1 шт. |
методика поверки МП РТ 1973-2013 |
1 шт. |
количество аналоговых каналов (выход «+» и выход «-») | |
AWG70001A |
1 |
AWG70002A |
2 |
количество каналов маркеров (выход «+» и выход «-») | |
AWG70001A |
2 |
AWG70002A |
4 |
количество разрядов ЦАП с режимом маркеров |
8 бит |
количество разрядов ЦАП без режима маркеров |
10 бит |
частота дискретизации ЦАП, выборок в секунду | |
AWG70001A |
от 1,5П03 до 50П09 |
AWG70002A |
от 1,5-103 до 25-1 ()° |
максимальная эффективная частота выходного сигнала | |
AWG70001A |
20 ГГц |
AWG70002A |
10 ГГц |
максимальная длина записи (точек отсчета) | |
стандартное исполнение |
2П09 |
AWG70001A с опцией расширения |
16-Ю9 |
AWG70002A с опцией расширения |
8-109 |
пределы допускаемой погрешности частоты опорного генератора | |
после заводской калибровки |
± 1 10б |
годовой дрейф частоты опорного генератора, не более |
± 110’6 |
параметры сигналов на выходах “Analog Output” | |
тип соединителей |
SMA(f), 50 Ом |
разрешение установки амплитуды выходного сигнала |
1 мВ |
диапазон установки амплитуды выходного сигнала Up-p |
от 0,5 до 1 В 1 |
пределы допускаемой погрешности установки амплитуды сигнала (постоянное напряжение) |
± (0,02/Up-p + 2 мВ) |
верхняя граница полосы пропускания по уровню - 3 дБ | |
AWG70001A |
15 ГГц |
AWG70002A |
13,5 ГГц |
скорость битовых последовательностей, выборок в секунду 7 | |
AWG70001A |
12,5 -I09 |
AWG70002A |
6.25-109 |
Примечания 1 При дифференциальном включении выходов «+» и «-».
2 Определена как максимальная частота дискретизации ЦАП, деленная на 4.
длительность фронта и среза импульсов, типовые значения, не более | |
AWG70001A при частоте дискретизации до 25 •IO9 выборок в секунду при частоте дискретизации 50-109 выборок в секунду |
23 пс 27 пс |
AWG70002A |
22 пс |
уровень гармоник, не более | |
вторая гармоника на частотах менее 2 ГГц на частотах от 2 до 6 ГГц на частотах свыше 6 ГГц |
|
третья гармоника на частотах менее 1 ГГц на частотах от 1 до 2 ГГц на частотах свыше 2 ГГц |
|
параметры времени задержки между каналами, для модели AWG70002A | |
начальное время задержки между каналами, не более |
± 5 пс |
диапазон регулировки время задержки разрешение установки времени задержки между каналами погрешность установки времени задержки, не более |
± 100 пс |
0,5 пс | |
± 5 пс | |
параметры сигналов на выходах “Marker Output” | |
тип соединителей |
SMA(f), 50 Ом |
разрешение установки напряжения |
10 мВ |
нижний и верхний уровни напряжения |
от - 1,4 до + 1,4 В |
диапазон установки амплитуды сигнала Up-p |
от 0,5 до 1,4 В |
пределы допускаемой погрешности установки амплитуды сигнала (постоянное напряжение) |
± (0,1 •Up-p + 50 мВ) |
длительность фронта и среза импульсов, не более |
35 пс |
диапазон установки времени задержи Td |
от 0 до 100 пс |
разрешение установки времени задержки |
1 ПС |
пределы допускаемой погрешности установки времени задержки |
± 15 пс |
время задержки относительно аналоговых каналов, типовые значения | |
AWG70001A |
(180 ± 25) пс |
AWG70002A |
(755 ± 25) пс |
параметры выхода “10 MHz Reference Output” | |
уровень сигнала |
(4 ±2) дБм4 |
тип соединителя |
SMA(f), 50 Ом |
параметры выхода “Synchronization Clock Output” | |
частота, в отношении к частоте сигнала “Clock” |
1/80 |
тип соединителя |
SMA(f), 50 Ом |
амплитуда сигнала на нагрузку 50 Ом |
(1±0,1)В |
параметры входов триггера | |
количество входов |
2 |
тип соединителя |
SMA(f) |
входное сопротивление, по выбору |
50 Ом; 1 кОм |
диапазон входного сигнала входное сопротивление 50 Ом входное сопротивление 1 кОм |
SMA(f), 50 Ом до 5 В до 10 В |
Примечание 3 дБн обозначает уровень в дБ относительно уровня сигнала на несущей частоте
4 дБм обозначает уровень сигнала в дБ относительно 1 мВт
минимальная длительность импульсов |
20 нс |
диапазон установки порогов срабатывания |
от - 1,4 до + 1,4 В |
разрешение установки порогов срабатывания |
100 мВ |
пределы допускаемой погрешности установки порогов Ut |
±(0,05-Ut+ 100 мВ) |
параметры входа “Reference In” | |
частота |
10 МГц ± 100 Гц |
тип соединителя |
SMA(f), 50 Ом |
амплитуда сигнала на входе |
от - 5 до + 5 дБм |
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ |
[КИ |
габаритные размеры (ширина х высота х глубина), мм |
461 х 154x604 |
масса |
16,8 кг |
напряжение электропитания частота электропитания |
от 100 до 240 В (50 ± 0,5) Гц |
потребляемая мощность, не более |
500 Вт |
условия эксплуатации | |
рабочий диапазон температур |
от 0 до + 50 °C |
диапазон температур транспортирования и хранения |
от - 20 до + 60 °C |
относительная влажность при температуре до + 30 °C |
от 5 до 90 % |
предельная высота над уровнем моря рабочие условия транспортирование и хранение |
3000 м 12000 м |
электромагнитная совместимость безопасность |
по ГОСТ Р 51522-99 по ГОСТ Р 52319-2005 |
