Номер по Госреестру СИ: 68122-17
68122-17 Анализаторы спектра в реальном масштабе времени
(RSA500A и RSA600A)
Назначение средства измерений:
Анализаторы спектра в реальном масштабе времени серий RSA500A и RSA600A (далее - анализаторы) предназначены для измерения амплитудно-частотных параметров спектра периодических и однократных радиотехнических сигналов.

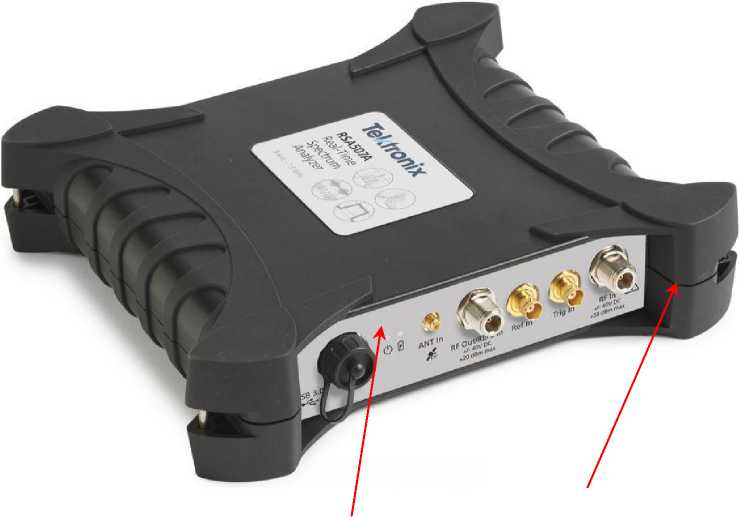

Внешний вид.
Анализаторы спектра в реальном масштабе времени
Рисунок № 1
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 20.07.2022
Номер записи - 159743
ID в реестре СИ - 382143
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
нет модификации, TEKTRONIX серии RSA600A, модель RSA607A, RSA607A, RSA507A, RSA503A,
Производитель
Изготовитель - Компания "Tektronix, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 31
Выдано извещений - 1
Кол-во периодических поверок - 19
Кол-во средств измерений - 3
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2017
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1584 от 2017.07.20 Об утверждении типов средств измерений
Наличие аналогов СИ: Анализаторы спектра в реальном масштабе времени (RSA500A и RSA600A)
ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
---|
Все средства измерений Компания "Tektronix, Inc."
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
---|---|---|---|
28763-05 01.03.2010 |
Анализаторы цифровых сигналов, TLA7NA4, TLA7NA3, TLA7NA2, TLA7NA1 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
28764-05 01.03.2010 |
Анализаторы цифровых сигналов, TLA5204, TLA5203, TLA5202, TLA5201 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
28765-05 01.03.2010 |
Анализаторы спектра, RSA3308A, RSA3303A, RSA2208A, RSA2203A, WCA280A, WCA230A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
28766-05 01.03.2010 |
Осциллографы цифровые запоминающие, TDS6804B, TDS6604B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
28768-05 01.03.2010 |
Осциллографы цифровые, TDS5104B, TDS5032B, TDS5034B, TDS5052B, TDS5054B, TDS5054BE Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
28768-10 01.04.2015 |
Осциллографы цифровые, TDS5104B, TDS5032B, TDS5034B, TDS5052B, TDS5054B, TDS5054BE Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
28769-05 01.03.2010 |
Осциллографы цифровые, TDS7704B, TDS7054, TDS7104, TDS7154B, TDS7254B, TDS7404B, CSA7404B, CSA7154 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
28770-05 01.03.2010 |
Осциллографы цифровые, TDS3064B, TDS3044B, TDS3024B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
28786-05 01.04.2010 |
Анализаторы параметров сигналов передатчиков систем сотовой связи, YBT250 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
28787-05 01.04.2010 |
Анализаторы параметров антенн и линий связи систем сотовой связи, YBA250 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
35050-07 |
Преобразователь силы тока ВЧ измерительный с токосъемником, TCPA400 (преобразователь) TCP404XL (токосъемник) Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
35051-07 |
Преобразователи силы тока ВЧ измерительные с токосъемниками, TCPA300 (преобразователь) TCP303, TCP 305 (токосъемники) Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
35596-07 01.08.2012 |
Осциллографы цифровые, DSA70404, DSA70604, DSA70804, DSA71254, DSA71604, DSA72004 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
35597-07 01.08.2012 |
Осциллографы цифровые, DPO7054, DPO7104, DPO7254, DPO7354 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
35598-07 01.08.2012 |
Осциллографы цифровые, DPO70404, DPO70604, DPO70804, DPO71254, DPO71604, DPO72004 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
35599-07 01.08.2012 |
Анализаторы цифровых сигналов, TLA5201B, TLA5202B, TLA5203B, TLA5204B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
35600-07 01.08.2012 |
Анализаторы спектра в реальном масштабе времени , RSA6106A, RSA6114A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
35601-07 01.08.2012 |
Анализаторы спектра в реальном масштабе времени , RSA3408A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
35602-07 01.08.2012 |
Анализаторы телевизионных сигналов, WVR6100, WVR7100 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
35603-07 01.08.2012 |
Анализаторы телевизионных сигналов, WFM6100, WFM7000, WFM7100 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
35604-07 01.08.2012 |
Генераторы сигналов произвольной формы, AWG7102, AWG7051, AWG7052, AWG7101, AWG5002, AWG5004, AWG5012, AWG5014 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
36482-07 |
Преобразователь силы тока ВЧ измерительный с токосъемниками, TCPA300 (преобразователь) TCP303, TCP312 (токосъемники) Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
43480-09 01.01.2015 |
Анализаторы спектра, H600 RFHawk и SA2600 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
43481-09 01.01.2015 |
Пробники активные, TAP1500, TAP2500, TAP3500 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
43482-09 01.01.2015 |
Пробники дифференциальные высоковольтные, P5200, P5205, P5210 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
43483-09 01.01.2015 |
Пробники дифференциальные, TDP0500, TDP1000, TDP1500, TDP3500 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
43489-09 01.01.2015 |
Осциллографы стробоскопические с модулями, DSA8200, CSA8200 (осциллографы); 80Е01, 80Е03, 80Е04, 80Е06, 80Е07, 80Е08, 80Е09, 80Е10, 80А02, 82А04, 80А05, 80А06 (модули) Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
43490-09 01.01.2015 |
Генераторы сигналов произвольной формы, AWG 5000B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
43533-09 01.01.2015 |
Пробники дифференциальные широкополосные, P7340А, P7360А, P7380А, P7313, P7350SMA, P7380SMA, P7313SMA Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
43534-09 01.01.2015 |
Генераторы сигналов произвольной формы, AWG 7000B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
43535-09 01.01.2015 |
Анализаторы спектра в реальном масштабе времени , RSA3303B, RSA3308B, RSA3408B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
43739-10 01.04.2015 |
Анализаторы спектра в реальном масштабе времени , RSA6106A, RSA6114A, RSA6120A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
43802-10 01.04.2015 |
Пробники токовые, TCP0030, TCP0150 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
43805-10 01.04.2015 |
Пробники токовые, TCP202 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
44514-10 01.08.2015 |
Анализаторы телевизионных сигналов, WFM4000, WVR4000, WFM5000, WVR5000, WFM6120, WVR6020, WFM7020, WVR7020, WFM7120, WVR7120 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
44516-10 01.08.2015 |
Анализаторы транспортного потока цифрового телевизионного сигнала, MTS400P, MTS415, MTS430 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
52003-12 07.12.2017 |
Анализаторы спектра в реальном масштабе времени , RSA5103A, RSA5106A, RSA6106B, RSA6114B, RSA6120B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
52081-12 14.12.2017 |
Генераторы сигналов произвольной формы, AWG5002C, AWG5012C, AWG5014C, AWG7082C, AWG7122C Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
53325-13 22.04.2018 |
Осциллографы цифровые, DPO73304D, DSA73304D, DPO72504D, DSA72504D Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
53502-13 15.05.2018 |
Анализаторы спектра портативные, H500, SA2500 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
53878-13 24.06.2018 |
Анализаторы спектра в реальном масштабе времени , SPECMON3, SPECMON6 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
53911-13 26.06.2018 |
Анализаторы спектра в реальном масштабе времени , RSA5115A, RSA5126A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
55588-13 20.11.2018 |
Генераторы сигналов произвольной формы, AWG70001A, AWG70002A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
56173-14 27.11.2023 |
Анализаторы транспортного потока цифрового телевизионного сигнала, MTS4000 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
57169-14 25.02.2024 |
Осциллографы цифровые, DPO72304DX, DPO72504DX, DPO73304DX, MSO72304DX, MSO72504DX, MSO73304DX Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
59499-14 17.10.2024 |
Анализаторы спектра в реальном масштабе времени , RSA5103B, RSA5106B, RSA5115B, RSA5126B, SPECMON3B, SPECMON6B, SPECMON26B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
61669-15 15.09.2025 |
Пробники токовые, TCP0030A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
65764-16 28.11.2026 |
Осциллографы цифровые, DPO70000SX Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
68121-17 20.07.2022 |
Анализаторы спектра в реальном масштабе времени портативные, RSA306B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
68122-17 20.07.2022 |
Анализаторы спектра в реальном масштабе времени , RSA500A и RSA600A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
75972-19 22.08.2024 |
Анализаторы спектра в реальном масштабе времени , RSA513A, RSA518A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
77296-20 30.01.2025 |
Генераторы сигналов произвольной формы, AWG5200 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
77924-20 24.03.2025 |
Пробники дифференциальные высоковольтные, Р5210А Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
80213-20 23.12.2025 |
Генераторы сигналов произвольной формы, AWG70000B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
Кто поверяет Анализаторы спектра в реальном масштабе времени (RSA500A и RSA600A)
Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
---|---|---|---|---|---|---|---|---|---|---|
ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
АО "ПРИСТ" (RA.RU.312058) | 1 | 0 | 0 | 0 | 1 | 0 | 0 | |||
РТРС (RA.RU.311450) | 1 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "АКТИ-МАСТЕР" (RA.RU.311666) | 6 | 0 | 0 | 0 | 0 | 0 | 0 | |||
АО "АКТИ-МАСТЕР" (RA.RU.311666) | 5 | 1 | 2 | 2 | 0 | 4 | 2 | 2 | ||
ФБУ "ОМСКИЙ ЦСМ" (RA.RU.311220) | РСТ | 4 | 0 | 3 | 0 | 4 | 0 | 3 | ||
ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 1 | 0 | 1 | 1 | 1 | 0 | 1 | ||
ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
РТРС (RA.RU.311450) | 6 | 2 | 0 | 6 | 0 | 0 | 0 | 0 | ||
ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Анализаторы спектра в реальном масштабе времени (RSA500A и RSA600A)
Организация, регион | Стоимость, руб | Средняя стоимость |
---|---|---|
ФБУ Тест-С.-Петербург Санкт-Петербург |
10650 | 10755 |
ФБУ Тест-С.-Петербург Санкт-Петербург |
10860 | 10755 |
Программное обеспечение
Программное o6ecne4eHue“SignalVu-PC” служит для управления режимами, задания параметров и функций измерений, отображения измерительной информации, взаимодействия с внешними устройствами. Программное обеспечение устанавливается на внешний компьютер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска “A” по WELMEC 7.2).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование |
SignalVu-PC |
Номер версии (идентификационный номер) |
3.7 и выше |
Знак утверждения типа
Знак утверждения типананосится на лицевую панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационных документах.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам спектра в реальном масштабе времени серий RSA500A и RSA600A
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
ГОСТ IEC 61010-1-2014. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
Поверка
Поверкаосуществляется по документу RSA500A-600A/Mn-2017 «ГСИ. Анализаторы спектра в реальном масштабе времени серий RSA500A и RSA600A. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 30.06.2017 г.
Основные средства поверки:
-
- стандарт частоты рубидиевый Stanford Research Systems FS725, рег. № 31222-06;
-
- генератор сигналов Agilent (Keysight) E8257D с опцией 520, рег. № 53941-13;
-
- генератор сигналов сложной формы со сверхнизким уровнем искажений SRS DS360, рег. № 45344-10;
-
- ваттметр проходящей мощности СВЧ Rohde & Schwarz NRP-Z28, рег. № 43643-10;
-
- преобразователь измерительный Rohde & Schwarz NRP-Z21, рег. № 37008-08.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится лицевую панель корпуса анализаторов в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
Изготовитель
Компания «Tektronix, Inc.», СШААдрес: P.O Box 500, Beaverton, Oregon 97077-0001, USA
Тел.: 1(800)426-2200, факс 1(503)627-5622
Заявитель
Общество с ограниченной ответственностью «Мастер-Тул» (ООО «Мастер-Тул»)
Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5 Тел.:8 (499)750-70-72, Тел./факс: 8(495)984-70-88
Web-сайт: http://www.master-tool.ru
E-mail: info@master-tool.ru
Испытательный центр
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)
Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5 Тел./факс: 8 (495)926-71-85
Web-сайт: http://www.actimaster.ru
E-mail: post@actimaster.ru
Принцип действия основан на анализе сигнала с использованием техники быстрого преобразования Фурье и отображении информации в спектральном и временном представлении. Непрерывный анализ позволяет определять параметры спектра сигнала и его изменение во времени, а также параметры модуляции сигнала. Функциональные возможности анализа различных сигналов определяются набором поставляемых по заказу опций. По заказу может быть установлена опция следящего генератора сигналов.
Управление анализаторами производится от внешнего компьютера по интерфейсу USB.
В моделях серии RSA500A возможно подключение поставляемой по заказу внешней антенны, что позволяет выполнять анализ параметров электромагнитного поля.
Серия RSA500A состоит из двух моделей RSA503A и RSA507A, серия RSA600A из двух моделей RSA603A и RSA607A. Модели в сериях различаются верхней границей частотного диапазона.
Питание анализаторов серии RSA500A осуществляется от внутреннего аккумулятора или через сетевой адаптер, анализаторы серии RSA600A имеют стационарное питание от сети.
Анализаторы серии RSA500A выполнены в ударопрочном корпусе.
Внешний вид анализаторов моделей серии RSA500A показан на рисунке 1, моделей RSA600A - на рисунке 2.
место пломбирования (стикер)
место нанесения знака утверждения типа и знака поверки
Рисунок 1 - Общий вид моделей анализаторов серии RSA500A
Рисунок 2 -
место пломбирования (стикер) место нанесения знака утверждения типа и знака поверки Общий вид моделей анализаторов серии RSA600A
Таблица 4 - Комплектность анализаторов
Наименование и обозначение |
Кол-во |
Анализатор спектра в реальном масштабе времени RSA503A / RSA507A / RSA603A / RSA607A |
1 шт. |
Опция 04 (следящий генератор) |
1 шт. по заказу |
Кабель USB 3.0 тип A-A с винтовым фиксатором p/n 174-6810 |
1 шт. |
Флэш-накопитель USB с файлами документации и программного обеспечения SignalVu-PC p/n 063-4543 |
1 шт. |
Батарея аккумуляторная Li-Ion WFM200BA (для моделей серии RSA500A) |
1 шт. |
Адаптер сетевой (для моделей серии RSA500A) |
1 шт. |
Сумка для транспортировки p/n 016-2055 (для моделей серии RSA500A) |
1 шт. |
Кабель сетевой тип A1 (для моделей серии RSA600A) |
1 шт. |
Руководство по эксплуатации 071-3458-00 (для серии RSA500A) |
1 шт. |
Руководство по эксплуатации 071-3466-00 (для серии RSA600A) |
1 шт. |
Справочное руководство по программе SignalVu-PC |
1 шт. |
Методика поверки RSA500A-600A/МП-2017 |
1 шт. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
1 |
2 |
Диапазон частот | |
RSA503A, RSA603A |
от 9 кГц до 3 ГГц |
RSA507A, RSA607A |
от 9 кГц до 7,5 ГГц |
Полоса частот анализа в реальном времени, МГц |
40 |
Пределы допускаемой основной относительной погрешности частоты опорного генератора после подстройки при температуре (23 ±2) °C |
±Г10"6 |
Продолжение таблицы 2
1 |
2 |
Пределы дополнительной относительной погрешности частоты опорного генератора в рабочем диапазоне температур |
±Г10"6 |
Г одовой относительный дрейф частоты опорного генератора, не более |
±Г10"6 |
Частота сигнала внешней синхронизации |
дискретные значения: от 1 до 20 МГц с шагом 1 МГц; 1,2288; 2,048; 2,4576; 4,8; 4,9152; 9,8304; 13; 19,6608 МГц |
Уровень мощности сигнала внешней синхронизации |
от -10 до +10 дБм 1) |
Максимальный допускаемый уровень сигнала на входе, дБм | |
на частотах от 9 кГц до 10 МГц включ. |
+13 |
на частотах св. 10 МГц |
+33 |
Усредненный уровень собственных шумов, нормализованный к полосе пропускания 1 Гц, дБн/Гц, не более 2’3-) | |
на частотах от 500 кГц до 1 МГц включ. |
-138 |
на частотах св. 1 до 25 МГц |
-153 |
на частотах св. 25 МГц до 1 ГГц включ. |
-161 |
на частотах св. 1 до 2 ГГц включ. на частотах св. 2 до 3 ГГц включ. на частотах св. 3 до 4,2 ГГц включ. |
-159 -156 -153 |
на частотах св. 4,2 до 6 ГГц включ. |
-159 |
на частотах св. 6 до 7,5 ГГц включ. |
-155 |
Уровень фазовых шумов на частоте 1 ГГц, дБн/Гц, не более | |
при отстройке 10; 100 кГц |
-94 |
при отстройке 1 МГц |
-116 |
Пределы допускаемой относительной погрешности измерения мощности при температуре (23 ±5) °C, дБ 4) | |
без предварительного усилителя | |
на частотах от 9 кГц до 3 ГГц включ. |
±0,8 |
на частотах св. 3 ГГц |
±1,5 |
с предварительным усилителем на частотах от 9 кГц до 3 ГГц включ. на частотах св. 3 ГГц |
±1,0 1 1,75 |
Неравномерность амплитудно-частотной характеристики в полосе частот анализа в реальном времени, дБ, не более |
±0,5 |
Уровень интермодуляционных искажений 3-го порядка, дБн/Гц, не более 5) |
-74 |
|
Продолжение таблицы 2
1 |
2 |
Следящий генератор (опция 04) | |
Диапазон частот | |
RSA503A, RSA603A |
от 10 МГц до 3 ГГц |
RSA507A, RSA607A |
от 10 МГц до 7,5 ГГц |
Разрешение по частоте, Гц |
100 |
Максимальный уровень выходной мощности, дБм |
-3 |
Динамический диапазон, дБ |
40 |
Пределы допускаемой относительной погрешности установки уровня мощности при температуре (23 ±5) °C, дБ |
±1,5 |
Таблица 3 - Основные технические характеристики
Параметры питания | ||
RSA503A, RSA507A | ||
Напряжение постоянного тока от внутреннего аккумулятора или сетевого адаптера, В |
от 12 до 19,95 | |
Время непрерывной работы, ч, не менее |
4 | |
Потребляемая мощность, Вт, не более |
15 | |
RSA603A, RSA607A | ||
Напряжение сети переменного тока, В |
от 90 до 264 | |
Частота сети переменного тока, Гц |
от 47 до 63 | |
Потребляемая мощность, Вт, не более |
45 | |
Г абаритные размеры, мм |
серия RSA500A |
серия RSA5600A |
высота |
68 |
75 |
длина |
272 |
359 |
ширина |
299 |
222 |
Масса, кг, не более |
3,0 2) |
2,8 |
Рабочие условия применения | ||
серия RSA500A |
серия RSA5600A | |
температура окружающего воздуха, °C |
от -10 до +45 |
от -10 до +55 |
относительная влажность воздуха, %, не более 4) |
95 |
95 |
Электромагнитная совместимость |
по ГОСТ Р МЭК 61326-1-2014 | |
Безопасность |
по ГОСТ IEC 61010-1-2014 | |
|
Ссылки на другие типы СИ
- 61839-15 Комплексы контроля и автома...
- 90984-24 Штангенциркули
- 71167-18 Система измерений количеств...
- 16084-97 Термопреобразователи сопрот...
- 83957-21 Системы измерительные с авт...
- 48402-11 Тепловизоры
- 9069-11 Приборы контроля изоляции
- 1611-71 Генераторы шума низкочастотные
- 30413-05 Аппаратура контрольно-прове...
- 19168-00 Уровнемеры ультразвуковые
