Номер по Госреестру СИ: 52003-12
52003-12 Анализаторы спектра в реальном масштабе времени
(RSA5103A, RSA5106A, RSA6106B, RSA6114B, RSA6120B)
Назначение средства измерений:
Анализаторы спектра в реальном масштабе времени RSA5103A, RSA5106A, RSA6106B, RSA6114B, RSA6120B предназначены для измерения параметров спектра периодических и однократных сигналов, и применяются при разработке, монтаже и эксплуатации радиоэлектронных систем и телекоммуникационного оборудования.
Внешний вид.
Анализаторы спектра в реальном масштабе времени
Рисунок № 1
Внешний вид.
Анализаторы спектра в реальном масштабе времени
Рисунок № 2
Внешний вид.
Анализаторы спектра в реальном масштабе времени
Рисунок № 3
Внешний вид.
Анализаторы спектра в реальном масштабе времени
Рисунок № 4
Программное обеспечение
Программное обеспечение установлено на внутренний микропроцессор и выполняет функции управления режимами работы, обработки и представления измерительной информации. Общие сведения о программном обеспечении приведены в таблице ниже.
RSA5103A/5106A |
RSA6106B/6114B/6120B | |
идентификационное наименование |
RSA5100A Firmware |
RSA6100B Firmware |
идентификационный номер версии |
V2.6.0118 и выше |
V2.6.2032 и выше |
класс риска |
A по WELMEC 7.2 для категории U |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится заднюю панель корпуса анализаторов спектра в реальном масштабе времени RSA5103A, RSA5106A, RSA6106B, RSA6114B, RSA6120B в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в документе «071-2841-02. Анализаторы спектра в реальном масштабе времени RSA6100B, RSA5100A. Руководство по эксплуатации».
Лист № 8 всего листов 8
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам спектра в реальном масштабе времени RSA5103A, RSA5106A, RSA6106B, RSA6114B, RSA6120B
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийОсуществление мероприятий государственного контроля и надзора (в сфере электросвязи); выполнение работ по оценке соответствия промышленной продукции (средств электросвязи) установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу «МП РТ 1813-2012. Анализаторы спектра в реальном масштабе времени RSA5103A, RSA5106A, RSA6106B, RSA6114B, RSA6120B. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 19.10.2012 г.
Средства поверки:
наименование и требования к метрологическим характеристикам |
рекомендуемые эталонные средства измерений и метрологические характеристики |
генератор сигналов диапазон частот от 10 МГц до верхней границы частотного диапазона поверяемой модели; диапазон уровня мощности от - 50 до + 5 дБм; уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более - 117 дБн/Гц; вход синхронизации 10 МГц |
для моделей RSA5103A, RSA5106A, RSA6106B: генератор сигналов измерительный Anritsu MG3691C с опциями 2, 3, 4 диапазон частот от 8 МГц до 10 ГГц; диапазон уровня от - 115 до + 18 дБм для моделей RSA6114B, RSA6120B: генератор сигналов измерительный Anritsu MG3692C с опциями 2, 3, 4 диапазон частот от 8 МГц до 20 ГГц; диапазон уровня от - 115 до + 15 дБм уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более - 119 дБн/Гц; вход синхронизации 10 МГц |
стандарт частоты уровень сигнала «10 МГц» от 0 до + 10 дБм; относительная погрешность частоты сигнала «10 МГц» не более ± V10-9 |
стандарт частоты рубидиевый SRS FS725 номинальный уровень сигнала «10 МГц» + 7 дБм годовой дрейф частоты 10 МГц не более ± 1-10-10 |
частотомер разрешение на частоте 10 МГц не хуже 1 Гц; вход синхронизации 10 МГц |
частотомер универсальный Tektronix FCA3000 |
разрешение на частоте 10 МГц не хуже 0,001 Гц; вход синхронизации 10 МГц | |
ваттметр проходящей СВЧ мощности диапазон частот от 10 МГц до 18 ГГц; диапазон уровня мощности от - 50 до - 10 дБм; относительная погрешность измерения уровня мощности не более ± 0,1 дБ |
ваттметр проходящей мощности СВЧ Rohde & Schwarz NRP-Z28 относительная погрешность измерения мощности от - 50 до + 20 дБм в диапазоне частот от 10 МГц до 18 ГГц не более ± 0,1 дБ |
Принцип действия основан на анализе сигналов с помощью быстрого преобразования Фурье, и отображении измерительной информации в спектральной и временной области. Непрерывный во времени анализ позволяет определять параметры спектра сигналов и их изменение во времени, а также параметры сигналов с аналоговой и цифровой модуляцией. Для регистрации однократных сигналов и случайных импульсных помех имеется режим синхронизации по маске с анализом во временной или частотной области. Функциональные возможности обработки измерительной информации могут быть расширены с помощью опций, поставляемых по заказу.
На внутреннем микропроцессоре установлена операционная система Windows XP, позволяющая производить мультидоменный анализ измерительной информации в задаваемых пользователем окнах, с представлением сигналов в различных форматах, в том числе параметров модуляции сигналов. Внешнее управление осуществляется по интерфейсам GPIB (IEEE-488.2), LAN (10/100/1000BASE-T), USB 2.0.
Конструктивно анализаторы спектра в реальном масштабе времени RSA5103A, RSA5106A, RSA6106B, RSA6114B, RSA6120B выполнены в виде моноблока в настольном исполнении, на передней панели расположены органы управления и жидкокристаллический дисплей.
Внешний вид анализаторов спектра в реальном масштабе времени RSA5103A, RSA5106A, RSA6106B, RSA6114B, RSA6120B показан на фотографиях 1 (вид спереди) и 2 (вид сзади).

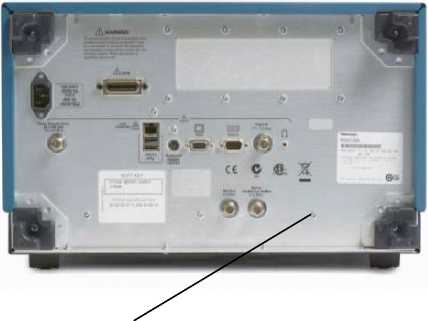

место пломбирования фотография 2 - задняя панель

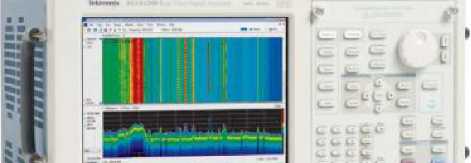

фотография 1 - общий вид
Анализаторы спектра в реальном масштабе времени RSA5103A, RSA5106A, RSA6106B, RSA6114B, RSA6120B выпускаются в стандартном (базовом) исполнении и с набором опций по заказу, перечисленных в таблице ниже.
опция |
наименование |
примечания |
05 |
цифровой выход I/Q |
RSA6106B, RSA6114B, RSA6120B |
10 |
измерение AM, FM, ФМ | |
11 |
измерение фазовых шумов и джиттера | |
12 |
измерение временных интервалов | |
20 |
детальный анализ сигналов | |
21 |
анализ сигналов с цифровой модуляцией | |
22 |
измерение OFDM | |
40 |
полоса частот анализа 40 МГц |
RSA5103A, RSA5106A |
50 |
предварительный усилитель |
от 1 МГц до 3,6 ГГц RSA5103A |
от 1 МГц до 6,2 ГГц RSA5106A, RSA6106B | ||
51 |
предварительный усилитель |
от 100 кГц до 20 ГГц, RSA6114B/6120B |
52 |
триггер частотной маски | |
85 |
полоса частот анализа 85 МГц |
RSA5103A, RSA5106A |
110 |
полоса частот анализа 110 МГц |
RSA6106B, RSA6114B, RSA6120B |
200 |
расширенная функция триггера |
RSA5103A, RSA5106A |
5040 |
комбинация опций 50 и 40 |
RSA5103A, RSA5106A |
5085 |
комбинация опций 50 и 85 |
RSA5103A, RSA5106A |
56KR |
конструктивное исполнение для стойки |
По техническим требованиям анализаторы спектра в реальном масштабе времени RSA5103A, RSA5106A, RSA6106B, RSA6114B, RSA6120B соответствуют ГОСТ 22261-94.
наименование и обозначение |
кол-во |
анализатор спектра в реальном масштабе времени RSA5103A, RSA5106A, RSA6106B, RSA6114B, RSA6120B |
1 шт. по заказу |
кабель сетевой |
1 шт. |
клавиатура USB |
1 шт. |
мышь компьютерная USB |
1 шт. |
адаптер BNC(f)-N(m) - для моделей RSA5103A, RSA5106A |
1 шт. |
адаптер SMA(m)-SMA(f) - для модели RSA6120B |
1 шт. |
наименование и обозначение |
кол-во |
крышка лицевой панели |
1 шт. |
краткое руководство пользователя (брошюра на английском языке) |
1 шт. |
руководство по применению (брошюра на английском языке) |
1 шт. |
руководство по программированию на CD |
1 шт. |
руководство по эксплуатации 071-2841-02 (на русском языке) на CD |
1 шт. |
методика поверки МП РТ 1813-2012 |
1 шт. |
диапазон частот RSA5103A RSA5I06A |
от 1 Гц до 3 ГГц от 1 Гц до 6.2 ГГц | |
RSA6106B |
от 9 кГц до 6.2 ГГц | |
RSA6I14В |
от 9 кГц до 14 ГГц | |
RSA6120B |
от 9 кГц до 20 ГГц | |
полоса частот анализа сигналов в реальном времени | ||
RSA5103A, RSA5106A |
стандартное исполнение |
25 МГц |
опция 40 |
40 МГц | |
опция 85 |
85 МГц | |
RSA6106B, RSA6114B, RSA6120B | ||
стандартное исполнение |
40 МГц | |
опция 110 |
110 МГц |
пределы допускаемой погрешности частоты опорного генератора при температуре от 20 до + 30 °C после заводской калибровки |
± 110’7 |
временной дрейф частоты опорного генератора за 10 лет, не более .....................................................RSA5IO3A. RSA5IO6A.................................................................................................................................................................................................................................. RSA6106B, RSA6114B, RSA6120B |
: 3 IO’7.................................................................. ± 2 1(Г7 |
дополнительная температурная погрешность частоты опорного генератора, не более RS А5103A. RSА5106А в интервале от 10 до 40 °C RSA6106B, RSA6114В, RSA6120B в интервале от 0 до 50 °C |
± 1 1 о7.................................................................. : 21О’Х.................................................................. |
параметры выхода синхронизации | |
частота |
10 МГц |
уровень, не менее |
0 дБм 1 |
параметры входа синхронизации | |
частота | |
RSA5I03A. RSA5I06A |
10 МГц |
RSA6106B, RSA6114B, RSA6120B |
от 1 до 25 МГц с шагом 1 МГц; 1,2288; 4,8; 19,6608 МГц |
диапазон синхронизации RSA5I03A. RSA5I06A RSA6I06B. RSA6114В. RSA6I20B уровень |
± 3 10'6................................................................. : 3 IO’7................................................................. от - 10 до + 6 дБм |
полоса пропускания | |
RSA5103A, RSA5106A стандартное исполнение дополнительно с опцией 85 |
от 0,1 Гц до 5 МГц 10 МГц |
RSA6106B, RSA6114B, RSA6120B стандартное исполнение дополнительно с опцией 110 |
от 0,1 Гц до 8 МГц 10 МГц |
уровень фазовых шумов на частоте 1 ГГц, не более | |
RSA5103A, RSA5106A при отстройке 1 кГц при отстройке 10 кГц при отстройке 100 кГц |
|
RSA6106B, RSA6114B, RSA6120B при отстройке 1 кГц при отстройке 10 кГц при отстройке 100 кГц |
|
максимальный уровень сигнала на входе без предварительного усилителя с предварительным усилителем |
+ 30 дБм + 20 дБм |
примечание 1. здесь и далее дБм обозначает уровень в дБ относительно 1 мВт | |
примечание 2. здесь и далее дБн обозначает уровень сигнала в дБ относительно уровня на центральной (несущей) частоте | |
усредненный уровень собственных шумов, нормализованный к полосе пропускания 1 Гц, не более | |
RSA5I03A. RSA5I06A | |
предварительный усилитель выключен на частотах от 100 Гц до 4 кГц (LF Path) на частотах от 4 до 10 кГц (LF Path) на частотах от 10 кГц до 32 МГц (LF Path) |
|
на частотах от 9 кГц до 1 МГц |
— 108 дБм (тип.знач) |
на частотах от 1 до 10 МГц |
- 136 дБм |
на частотах от 10 МГц до 2 ГГц |
- 154 дБм |
на частотах от 2 до 3 ГГц |
- 153 дБм |
на частотах от 3 до 4 ГГц |
- 151 дБм |
на частотах от 4 до 6,2 ГГц; RSA5106A |
- 149 дБм |
предварительный усилитель (опция 50) включен | |
на частотах от 1 до 32 МГц (LF Path) |
- 158 дБм |
на частотах от 1 до 10 МГц |
- 158 дБм |
на частотах от 10 МГц до 2 ГГц |
- 164 дБм |
на частотах от 2 до 3 ГГц |
- 163 дБм |
на частотах от 3 до 6,2 ГГц; RSA5106A |
- 161 дБм |
RSA6106B, RSA6114B, RSA6120B | |
предварительный усилитель выключен | |
на частотах от 9 кГц до 10 МГц |
- 99 дБм |
на частотах от 10 до 100 МГц |
- 149 дБм |
на частотах от 100 МГц до 2,3 ГГц |
- 151 дБм |
на частотах от 2,3 до 4 ГГц |
- 149 дБм |
на частотах от 4 до 6,2 ГГц |
- 145 дБм |
RSA6114B | |
предварительный усилитель выключен | |
на частотах от 6,2 до 7 ГГц |
- 145 дБм |
на частотах от 7 до 10 ГГц |
- 137 дБм |
на частотах от 10 до 14 ГГц |
- 135 дБм |
RSA6120B | |
предварительный усилитель выключен | |
на частотах от 6,2 до 8,2 ГГц |
- 145 дБм |
на частотах от 8,2 до 12,4 ГГц |
- 149 дБм |
на частотах от 12,4 до 17,5 ГГц |
- 145 дБм |
на частотах от 17,5 до 20 ГГц |
- 143 дБм |
RSA6106B | |
предварительный усилитель (опция 50) включен | |
на частотах от 1 до 10 МГц |
- 159 дБм |
на частотах от 10 МГц до 1 ГГц |
- 165 дБм |
на частотах от 1 до 4 ГГц |
- 164 дБм |
на частотах от 4 до 6,2 ГГц |
-163 дБм |
RSA6114B, RSA6120B | |
предварительный усилитель (опция 51) включен | |
на частотах от 100 кГц до 1 МГц |
- 122 дБм |
на частотах от 1 до 10 МГц |
- 135 дБм |
на частотах от 10 до 100 МГц |
- 152 дБм |
на частотах от 100 МГц до 4 ГГц |
- 164 дБм |
на частотах от 4 до 14 ГГц |
- 162 дБм |
на частотах от 14 до 20 ГГц |
- 160 дБм |
КСВН входа, типовые значения, не более | |
RSA5I03A. RSA5I06A | |
предварительный усилитель выключен | |
на частотах от 10 МГц до 3 ГГц |
1,4 |
на частотах от 3 до 6,2 ГГц (RSA5106A) |
1,6 |
предварительный усилитель включен | |
на частотах от 10 МГц до 3 ГГц (RSA5103A) |
1,6 |
на частотах от 10 МГц до 6,2 ГГц (RSA5106A) |
1,6 |
RSA6106B, RSA6114B, RSA6120B | |
предварительный усилитель выключен на частотах от 10 МГц до 4 ГГц на частотах от 4 до 6,2 ГГц на частотах от 6,2 до 20 ГГц |
2,0 |
предварительный усилитель включен на частотах от 10 МГц до 4 ГГц RSA6106B RSA6114B, RSA6120B на частотах от 4 до 6,2 ГГц на частотах от 6,2 до 14 ГГц (RSA6114B) на частотах от 6,2 до 20 ГГц (RSA6120B) |
1,6
1,9 1,9 |
ослабление входного аттенюатора (ступенями по 5 дБ) | |
RSA5103A. RSA5106A |
от 0 до 55 дБ |
RSA6106B, RSA6114B, RSA6120B |
от 0 до 75 дБ |
пределы основной допускаемой погрешности измерения уровня мощности (ослабление аттенюатора 10 дБ) при температуре 23 ± 5 °C | |
RSA5103A, RSA5106A; - 20 дБм RF Path, 100 МГц LF Path, 10 МГц |
± 0,31 дБ ± 0,31 дБ |
RSA6106B, RSA6114B, RSA6120B; 100 МГц предварительный усилитель выключен, - 20 дБм предварительный усилитель включен, - 50 дБм |
± 0,31 дБ ± 0,40 дБ |
неравномерность амплитудно-частотной характеристики (ослабление аттенюатора 10 дБ) при температуре 23 ± 5 °C, не более | |
RSA5103A, RSA5106A | |
предварительный усилитель выключен, - 20 дБм на частотах от 10 до 32 МГц (LF Path) на частотах от 10 МГц до 3 ГГц на частотах от 3 до 6,2 ГГц; RSA5106A |
± 0,2 дБ ± 0,35 дБ ± 0,5 дБ |
предварительный усилитель включен, - 50 дБм на частотах от 10 до 32 МГц (LF Path) на частотах от 10 МГц до 3 ГГц на частотах от 3 до 6,2 ГГц; RSA5106A |
± 0,5 дБ ± 0,5 дБ ± 0,7 дБ |
RSA6I06B. RSA6114В. RSA6I20B | |
предварительный усилитель выключен, - 20 дБм на частотах от 10 до 3 ГГц на частотах от 3 до 6,2 ГГц на частотах от 6,2 до 20 ГГц |
± 0,5 дБ ± 0,8 дБ ± 1,0 дБ |
предварительный усилитель включен, - 50 дБм на частотах от 10 МГц до 6,2 ГГц (опция 50) на частотах от 10 МГц до 20 ГГц (опция 51) |
± 0,7 дБ ± 0,7 дБ |
уровень интермодуляционных искажений 3-го порядка на частотах свыше 300 МГц, типовое значение, не более | |
RSA5I03A. RSA5I06A |
- 84 дБн |
RSA6106B, RSA6114B, RSA6120B |
- 80 дБн |
уровень гармонических искажений 2-го порядка с выключенным предварительным усилителем, типовое значение, не более |
- 80 дБн |
неравномерность амплитудно-частотной характеристики в полосе частот анализа сигналов в реальном времени, не более | |
RSA5I03A. RSA5I06A. частота 200 МГц | |
в полосе до 300 кГц |
± 0,1 дБ |
в полосе до 25 МГц |
± 0,3 дБ |
в полосе до 40 МГц (опции 40, 85) |
± 0,3 дБ |
в полосе до 85 МГц (опция 85) |
± 0,5 дБ |
RSA6106B, RSA6114B, RSA6120B, частота 200 МГц | |
в полосе до 300 кГц |
± 0,1 дБ |
в полосе до 10 МГц |
± 0,2 дБ |
в полосе до 40 МГц |
± 0,4 дБ |
в полосе до 110 МГц (опция 110) |
± 0,5 дБ |
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
тип соединителей входного разъема ВЧ RSA5103A, RSA5106A, RSA6106B, RSA6114B RSA6120B |
N(f) SMA(f) |
габаритные размеры (ширина х высота х глубина), мм |
473 х 282 х 531 |
масса (без аксессуаров) | |
RSA5103A, RSA5106A |
24,7 кг |
RSA6106B, RSA6114B, RSA6120B |
26,3 кг |
частота и напряжение электропитания |
50 Гц; от 200 до 240 В 400 Гц; от 90 до 132 В |
потребляемая мощность, не более | |
RSA5103A, RSA5106A |
400 Вт |
RSA6106B, RSA6114B, RSA6120B |
450 Вт |
условия эксплуатации |
группа 3 ГОСТ 22261-94 |
рабочий диапазон температур | |
RSA5I03A. RSA5I06A |
от + 5 до + 40 °C |
RSA6106B, RSA6114B, RSA6120B | |
без DVD |
от + 5 до + 50 оС |
с DVD |
от + 5 до + 40 °C |
диапазон температур транспортирования и хранения |
от - 20 до + 60 оС |
относительная влажность при температуре до + 30 оС | |
без DVD |
до 90 % |
с DVD |
от 80 % |
предельная высота над уровнем моря | |
рабочие условия |
3000 м |
транспортирование и хранение |
12200 м |
электромагнитная совместимость |
по ГОСТ Р 51522-99 |
безопасность |
по ГОСТ Р 52319-2005 |
