Номер по Госреестру СИ: 68121-17
68121-17 Анализаторы спектра в реальном масштабе времени портативные
(RSA306B)
Назначение средства измерений:
Анализаторы спектра в реальном масштабе времени портативные RSA306B (далее -анализаторы) предназначены для измерения амплитудно-частотных параметров спектра периодических и однократных радиотехнических сигналов.

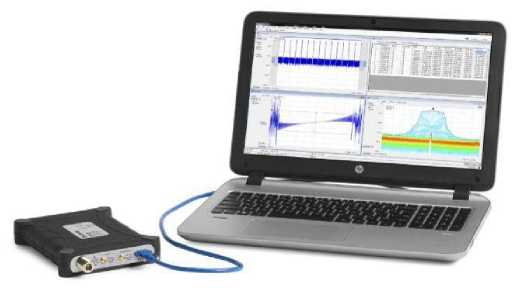

Внешний вид.
Анализаторы спектра в реальном масштабе времени портативные
Рисунок № 1

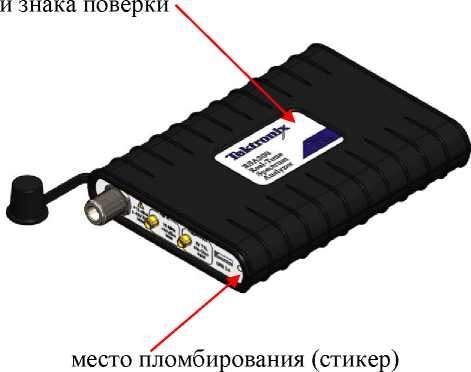

Внешний вид.
Анализаторы спектра в реальном масштабе времени портативные
Рисунок № 2
Общие сведения
Дата публикации - 07.05.2020
Срок свидетельства - 20.07.2022
Номер записи - 159742
ID в реестре СИ - 382142
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, Без модификации, Анализаторы спектра в реальном масштабе времени портативные RSA306B, Анализатор спектра в реальном масштабе времени портативный RSA306B, RSA306B, -,
Производитель
Изготовитель - Компания "Tektronix, Inc."
Страна - СОЕДИНЕННЫЕ ШТАТЫ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Серия графиков, показывающих обобщенную статистику частоты применения эталонов в динамике по годам.
Под эталонами понимаются: государственные первичные эталоны; СИ в качестве эталонов и аттестованные эталоны единиц величин.
Всего отчет содержит 8 столбчатых диаграмм.
Бесплатный
Статистика
Кол-во поверок - 177
Выдано извещений - 3
Кол-во периодических поверок - 121
Кол-во средств измерений - 57
Кол-во владельцев - 29
Усредненный год выпуска СИ - 2018
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1584 от 2017.07.20 Об утверждении типов средств измерений
Наличие аналогов СИ: Анализаторы спектра в реальном масштабе времени портативные (RSA306B)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Компания "Tektronix, Inc."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
28763-05 01.03.2010 |
Анализаторы цифровых сигналов, TLA7NA4, TLA7NA3, TLA7NA2, TLA7NA1 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
28764-05 01.03.2010 |
Анализаторы цифровых сигналов, TLA5204, TLA5203, TLA5202, TLA5201 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
28765-05 01.03.2010 |
Анализаторы спектра, RSA3308A, RSA3303A, RSA2208A, RSA2203A, WCA280A, WCA230A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28766-05 01.03.2010 |
Осциллографы цифровые запоминающие, TDS6804B, TDS6604B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
28768-05 01.03.2010 |
Осциллографы цифровые, TDS5104B, TDS5032B, TDS5034B, TDS5052B, TDS5054B, TDS5054BE Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
28768-10 01.04.2015 |
Осциллографы цифровые, TDS5104B, TDS5032B, TDS5034B, TDS5052B, TDS5054B, TDS5054BE Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
28769-05 01.03.2010 |
Осциллографы цифровые, TDS7704B, TDS7054, TDS7104, TDS7154B, TDS7254B, TDS7404B, CSA7404B, CSA7154 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
28770-05 01.03.2010 |
Осциллографы цифровые, TDS3064B, TDS3044B, TDS3024B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
28786-05 01.04.2010 |
Анализаторы параметров сигналов передатчиков систем сотовой связи, YBT250 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
28787-05 01.04.2010 |
Анализаторы параметров антенн и линий связи систем сотовой связи, YBA250 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35050-07 |
Преобразователь силы тока ВЧ измерительный с токосъемником, TCPA400 (преобразователь) TCP404XL (токосъемник) Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35051-07 |
Преобразователи силы тока ВЧ измерительные с токосъемниками, TCPA300 (преобразователь) TCP303, TCP 305 (токосъемники) Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35596-07 01.08.2012 |
Осциллографы цифровые, DSA70404, DSA70604, DSA70804, DSA71254, DSA71604, DSA72004 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35597-07 01.08.2012 |
Осциллографы цифровые, DPO7054, DPO7104, DPO7254, DPO7354 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35598-07 01.08.2012 |
Осциллографы цифровые, DPO70404, DPO70604, DPO70804, DPO71254, DPO71604, DPO72004 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35599-07 01.08.2012 |
Анализаторы цифровых сигналов, TLA5201B, TLA5202B, TLA5203B, TLA5204B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35600-07 01.08.2012 |
Анализаторы спектра в реальном масштабе времени , RSA6106A, RSA6114A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35601-07 01.08.2012 |
Анализаторы спектра в реальном масштабе времени , RSA3408A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
35602-07 01.08.2012 |
Анализаторы телевизионных сигналов, WVR6100, WVR7100 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
35603-07 01.08.2012 |
Анализаторы телевизионных сигналов, WFM6100, WFM7000, WFM7100 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
35604-07 01.08.2012 |
Генераторы сигналов произвольной формы, AWG7102, AWG7051, AWG7052, AWG7101, AWG5002, AWG5004, AWG5012, AWG5014 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1,5 года | |
|
36482-07 |
Преобразователь силы тока ВЧ измерительный с токосъемниками, TCPA300 (преобразователь) TCP303, TCP312 (токосъемники) Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
43480-09 01.01.2015 |
Анализаторы спектра, H600 RFHawk и SA2600 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43481-09 01.01.2015 |
Пробники активные, TAP1500, TAP2500, TAP3500 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43482-09 01.01.2015 |
Пробники дифференциальные высоковольтные, P5200, P5205, P5210 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43483-09 01.01.2015 |
Пробники дифференциальные, TDP0500, TDP1000, TDP1500, TDP3500 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43489-09 01.01.2015 |
Осциллографы стробоскопические с модулями, DSA8200, CSA8200 (осциллографы); 80Е01, 80Е03, 80Е04, 80Е06, 80Е07, 80Е08, 80Е09, 80Е10, 80А02, 82А04, 80А05, 80А06 (модули) Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43490-09 01.01.2015 |
Генераторы сигналов произвольной формы, AWG 5000B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43533-09 01.01.2015 |
Пробники дифференциальные широкополосные, P7340А, P7360А, P7380А, P7313, P7350SMA, P7380SMA, P7313SMA Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43534-09 01.01.2015 |
Генераторы сигналов произвольной формы, AWG 7000B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43535-09 01.01.2015 |
Анализаторы спектра в реальном масштабе времени , RSA3303B, RSA3308B, RSA3408B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43739-10 01.04.2015 |
Анализаторы спектра в реальном масштабе времени , RSA6106A, RSA6114A, RSA6120A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43802-10 01.04.2015 |
Пробники токовые, TCP0030, TCP0150 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
43805-10 01.04.2015 |
Пробники токовые, TCP202 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
44514-10 01.08.2015 |
Анализаторы телевизионных сигналов, WFM4000, WVR4000, WFM5000, WVR5000, WFM6120, WVR6020, WFM7020, WVR7020, WFM7120, WVR7120 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
44516-10 01.08.2015 |
Анализаторы транспортного потока цифрового телевизионного сигнала, MTS400P, MTS415, MTS430 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
52003-12 07.12.2017 |
Анализаторы спектра в реальном масштабе времени , RSA5103A, RSA5106A, RSA6106B, RSA6114B, RSA6120B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
52081-12 14.12.2017 |
Генераторы сигналов произвольной формы, AWG5002C, AWG5012C, AWG5014C, AWG7082C, AWG7122C Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53325-13 22.04.2018 |
Осциллографы цифровые, DPO73304D, DSA73304D, DPO72504D, DSA72504D Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53502-13 15.05.2018 |
Анализаторы спектра портативные, H500, SA2500 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53878-13 24.06.2018 |
Анализаторы спектра в реальном масштабе времени , SPECMON3, SPECMON6 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
53911-13 26.06.2018 |
Анализаторы спектра в реальном масштабе времени , RSA5115A, RSA5126A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
55588-13 20.11.2018 |
Генераторы сигналов произвольной формы, AWG70001A, AWG70002A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
56173-14 27.11.2024 |
Анализаторы транспортного потока цифрового телевизионного сигнала, MTS4000 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
1 год | |
|
57169-14 25.02.2024 |
Осциллографы цифровые, DPO72304DX, DPO72504DX, DPO73304DX, MSO72304DX, MSO72504DX, MSO73304DX Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
59499-14 17.10.2024 |
Анализаторы спектра в реальном масштабе времени , RSA5103B, RSA5106B, RSA5115B, RSA5126B, SPECMON3B, SPECMON6B, SPECMON26B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ |
1 год |
|
61669-15 15.09.2025 |
Пробники токовые, TCP0030A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
65764-16 28.11.2026 |
Осциллографы цифровые, DPO70000SX Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68121-17 20.07.2022 |
Анализаторы спектра в реальном масштабе времени портативные, RSA306B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
68122-17 20.07.2022 |
Анализаторы спектра в реальном масштабе времени , RSA500A и RSA600A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
75972-19 22.08.2024 |
Анализаторы спектра в реальном масштабе времени , RSA513A, RSA518A Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77296-20 30.01.2025 |
Генераторы сигналов произвольной формы, AWG5200 Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
77924-20 24.03.2025 |
Пробники дифференциальные высоковольтные, Р5210А Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
|
80213-20 23.12.2025 |
Генераторы сигналов произвольной формы, AWG70000B Компания "Tektronix, Inc." (СОЕДИНЕННЫЕ ШТАТЫ ) |
ОТ МП |
1 год |
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
Бесплатный
Кто поверяет Анализаторы спектра в реальном масштабе времени портативные (RSA306B)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 7 | 1 | 2 | 5 | 0 | 7 | 2 | 5 | |
| ООО "МИРУАР" (RA.RU.320061) | 18 | 2 | 0 | 18 | 0 | 15 | 0 | 15 | ||
| АО "ПРИСТ" (RA.RU.312058) | 3 | 0 | 3 | 0 | 1 | 0 | 1 | |||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 20 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "КЕЙСАЙТ ТЕКНОЛОДЖИЗ" (RA.RU.310579) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "ПРИСТ" (RA.RU.312058) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| АО "КОНЦЕРН "СОЗВЕЗДИЕ" (RA.RU.311789) | 2 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФГУП "НПП "ГАММА" (RA.RU.313623) | 3 | 0 | 3 | 0 | 0 | 0 | 0 | |||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 21 | 5 | 12 | 0 | 17 | 5 | 12 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | 8 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| АО "КОНЦЕРН "СОЗВЕЗДИЕ" (RA.RU.311789) | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |||
| АО "РИМР" (RA.RU.311661) | 3 | 3 | 0 | 0 | 3 | 3 | 0 | |||
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 3 | 0 | 3 | 0 | 2 | 0 | 2 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 10 | 1 | 2 | 8 | 0 | 10 | 2 | 8 | |
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 9 | 0 | 8 | 0 | 1 | 0 | 1 | |||
| ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 17 | 5 | 3 | 14 | 2 | 17 | 3 | 14 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 17 | 0 | 16 | 1 | 3 | 0 | 3 | ||
| РТРС (RA.RU.311450) | 14 | 3 | 0 | 14 | 0 | 0 | 0 | 0 | ||
| ООО НПК "ЭТАЛОН-ТЕСТ" (RA.RU.311710) | 3 | 0 | 0 | 0 | 0 | 0 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "КИА" (РОСС RU.0001.310033) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 7 | 3 | 0 | 7 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы спектра в реальном масштабе времени портативные (RSA306B)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
11500 | 11180 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
10860 | 11180 |
Программное обеспечение
Программное обеспечение‘^дпа1Уи-РС” служит для управления режимами, задания параметров и функций измерений, отображения измерительной информации, взаимодействия с внешними устройствами. Программное обеспечение устанавливается на внешний компьютер.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «низкий» по Р 50.2.077-2014 (класс риска “A” по WELMEC 7.2).
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
SignalVu-PC |
|
Номер версии (идентификационный номер) |
3.7 и выше |
Знак утверждения типа
Знак утверждения типананосится на верхнюю панель корпуса в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к анализаторам спектра в реальном масштабе времени портативным RSA306B
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 8.129-2013. ГСИ. Государственная поверочная схема для средств измерений времени и частоты
ГОСТ Р 8.562-2007. ГСИ. Государственная поверочная схема для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний
ГОСТ Р МЭК 61326-1-2014. Оборудование электрическое для измерения, управления и лабораторного применения. Требования электромагнитной совместимости. Часть 1. Общие требования
ГОСТ IEC 61010-1-2014. Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
Поверка
Поверкаосуществляется по документу RSA306B/Mn-2017 «ГСИ. Анализаторы спектра в реальном масштабе времени портативные RSA306B. Методика поверки», утвержденному ЗАО «АКТИ-Мастер» 30.06.2017 г.
Основные средства поверки:
-
- стандарт частоты рубидиевый Stanford Research Systems FS725, рег. № 31222-06;
-
- генератор сигналов Agilent (Keysight) E8257D с опцией 520, рег. № 53941-13;
-
- генератор сигналов сложной формы со сверхнизким уровнем искажений SRS DS360, рег. № 45344-10;
-
- ваттметр проходящей мощности СВЧ Rohde & Schwarz NRP-Z28, рег. № 43643-10.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится верхнюю панель корпуса анализаторов в виде наклейки (место нанесения показано на рисунке 1) и/или на свидетельство о поверке.
Изготовитель
Компания «Tektronix, Inc.», СШААдрес: P.O Box 500, Beaverton, Oregon 97077-0001, USA
Тел.: 1(800)426-2200, факс 1(503)627-5622
Заявитель
Общество с ограниченной ответственностью «Мастер-Тул» (ООО «Мастер-Тул») Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5
Тел.: 8(499)750-70-72, Тел./факс: 8(495)984-70-88
Web-сайт: http://www.master-tool.ru
E-mail: info@master-tool.ru
Испытательный центр
Закрытое акционерное общество «АКТИ-Мастер» (ЗАО «АКТИ-Мастер»)
Адрес: 127254, г. Москва, Огородный проезд, д. 5, стр. 5
Тел./факс: 8(495)926-71-85
Web-сайт: http://www.actimaster.ru
E-mail post@actimaster.ru
Принцип действия основан на анализе сигнала с использованием техники быстрого преобразования Фурье и отображении информации в спектральном и временном представлении. Непрерывный анализ позволяет определять параметры спектра сигнала и его изменение во времени, а также параметры модуляции сигнала.
Управление и питание анализаторов производится от внешнего компьютера по интерфейсу USB.
При подключении внешних антенн, поставляемых по заказу, возможно выполнение измерений параметров электромагнитного поля.
Анализаторы серии RSA500A выполнены в ударопрочном корпусе.
Внешний вид анализаторов RSA306B показан на рисунках 1 (с компьютером) и 2 (общий вид).
Рисунок 1 - вид с компьютером и антенной
место нанесения знака утверждения типа
Рисунок 2 - общий вид
Функциональные возможности анализа сигналов определяются набором поставляемых по заказу опций (приложений программного обеспечения):
SVA - анализ низкочастотных параметров модулированных сигналов AM, FM, ФМ;
SVT - измерение времени задержки;
SVM - анализ модуляции высокочастотных сигналов;
SVP - расширенный анализ сигналов, в том числе импульсной модуляции;
SVO - анализ сигналов OFDM;
SV23 - анализ сигналов WLAN 802.11a/b/g/j/p;
SV24 - анализ сигналов WLAN 802.11n (при наличии опции SV23);
SV25 - анализ сигналов WLAN 802.11ac (при наличии опции SV24);
SV26 - анализ сигналов APCO P25;
SV27 - анализ сигналов Bluetooth;
SV56 - воспроизведение из памяти записанных файлов;
MAP - картографирование с измерением уровня сигнала; CON - работа совместно с осциллографами серии MDO4000B/C;
SV2C - работа совместно с осциллографами серии MDO4000B для анализа сигналов WLAN; SV28 - анализ ВЧ сигналов LTE Downlink;
SV54 - обзор и классификация сигналов;
SignalVu-PC EDU - обучение работы с управляющей программой SignalVu-PC.
Таблица 4 - Комплектность анализаторов
|
Наименование и обозначение |
Кол-во |
|
Анализатор спектра в реальном масштабе времени RSA306B |
1 шт. |
|
Опции |
по заказу |
|
Кабель USB 3.0 тип A-to-Micro-B p/n 174-6796 |
1 шт. |
|
Флеш-накопитель USB с файлами документации и программного обеспечения SignalVu-PC p/n 063-4543 |
1 шт. |
|
Руководство по эксплуатации 071-1241-00 |
1 шт. |
|
Справочное руководство SignalVu-PC |
1 шт. |
|
Методика поверки RSA306B/МП-2017 |
1 шт. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон частот |
от 9 кГц до 6,2 ГГц |
|
Полоса частот анализа в реальном времени, МГц |
40 |
|
Пределы относительной погрешности частоты опорного генератора после подстройки | |
|
основная погрешность при температуре (23 ±2) °C |
±340"6 |
|
дополнительная погрешность в рабочем диапазоне температур |
±1740"6 |
|
Годовой относительный дрейф частоты опорного генератора, не более | |
|
за первый год после подстройки |
±340"6 |
|
за второй и следующие годы после подстройки |
+110’6 |
|
Частота сигнала внешней синхронизации |
10 МГц ± 10 Гц |
|
Уровень мощности (скз) сигнала внешней синхронизации |
от -10 до +10 дБм 1) |
|
Максимальный допускаемый уровень сигнала на входе, дБм | |
|
на частотах менее 22 МГц |
+15 |
|
на частотах от 22 МГц и выше |
+20 |
|
1) дБм обозначает уровень мощности в дБ относительно 1 мВт. | |
Продолжение таблицы 2
|
1 |
2 |
|
Усредненный уровень собственных шумов, нормализованный к полосе пропускания 1 Гц, дБн/Гц, не более 1,2) | |
|
LF Path на частотах 100 кГц < F < 42 МГц |
-130 |
|
RF Path | |
|
на частотах 2 МГц < F < 5 МГц |
-145 |
|
на частотах 5 МГц < F < 1 ГГц |
-161 |
|
на частотах 1 ГГц < F < 1,5 ГГц на частотах 1,5 ГГц < F < 2,5 ГГц на частотах 2,5 ГГц < F < 3,5 ГГц |
-160 -157 -154 |
|
на частотах 3,5 ГГц < F < 4,5 ГГц |
-152 |
|
на частотах 4,5 ГГц < F < 6,2 ГГц |
-149 |
|
Уровень фазовых шумов на частоте 1 ГГц, дБн/Гц, не более | |
|
при отстройке 1; 10 кГц |
-84 |
|
при отстройке 100 кГц |
-88 |
|
Пределы допускаемой относительной погрешности измерения мощности при температуре (23 ±5) °C, дБ2’3) | |
|
на частотах 9 кГц < F < 3 ГГц |
±1,2 |
|
на частотах 3 ГГц < F < 6,2 ГГц |
±1,65 |
|
Неравномерность амплитудно-частотной характеристики в п реальном времени при температуре (23 ±5) °C, дБ, не более на частотах 22 МГц < F < 24 МГц на частотах 24 МГц < F < 6,2 ГГц |
олосе частот анализа в ±1,2 ±1,0 |
|
Уровень интермодуляционных искажений 3-го порядка при температуре (23 ±5) °C, дБн/Гц, не более 4) |
-63 |
| |
Таблица 3 - Основные технические характеристики
|
Потребляемая мощность по интерфейсу USB, Вт, не более |
4,5 |
|
Габаритные размеры, мм | |
|
высота |
31 |
|
ширина |
127 |
|
глубина |
191 |
|
Масса, кг, не более |
0,59 |
|
Рабочие условия применения | |
|
температура окружающего воздуха, °C |
от -10 до +55 |
|
относительная влажность воздуха, %, не более |
95 |
|
Электромагнитная совместимость |
по ГОСТ Р МЭК 61326-1-2014 |
|
Безопасность |
по ГОСТ IEC 61010-1-2014 |
