Номер по Госреестру СИ: 52081-12
52081-12 Генераторы сигналов произвольной формы
(AWG5002C, AWG5012C, AWG5014C, AWG7082C, AWG7122C)
Назначение средства измерений:
Генераторы сигналов произвольной формы AWG5002C, AWG5012C, AWG5014C, AWG7082C, AWG7122C предназначены для воспроизведения электрических высокочастотных сигналов стандартной и произвольной формы, и применяются при разработке, монтаже и эксплуатации радиоэлектронных систем и телекоммуникационного оборудования.

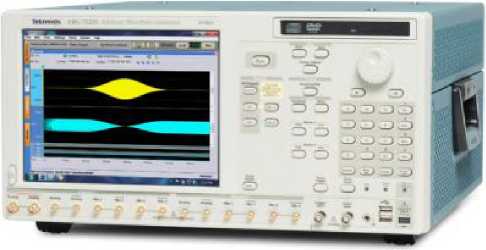

Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 1

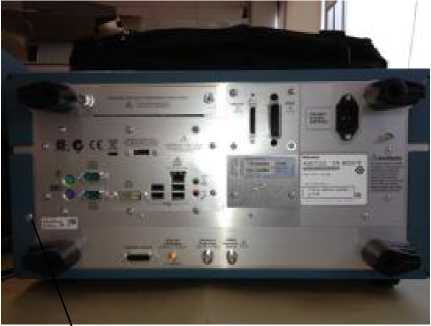

Внешний вид.
Генераторы сигналов произвольной формы
Рисунок № 2
Программное обеспечение
Программное обеспечение установлено на внутренний микропроцессор и выполняет функции управления режимами работы. Общие сведения о программном обеспечении приведены в таблице ниже.
|
идентификационное наименование |
AWG application software |
|
идентификационный номер версии |
V4.5 и выше |
|
класс риска |
A по WELMEC 7.2 для категории P |
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится заднюю панель корпуса генераторов сигналов произвольной формы AWG5002C, AWG5012C, AWG5014C, AWG7082C, AWG7122C в виде наклейки, и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений изложены в документе «071-2485-03. Генераторы сигналов произвольной формы AWG5002C, AWG5012C, AWG5014C, AWG7082C, AWG7122C. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к генераторам сигналов произвольной формы AWG5002C, AWG5012C, AWG5014C, AWG7082C, AWG7122C
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измеренийОсуществление мероприятий государственного контроля и надзора (в сфере электросвязи); выполнение работ по оценке соответствия промышленной продукции (средств электросвязи) установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу «МП РТ 1829-2012. Генераторы сигналов произвольной формы AWG5002C, AWG5012C, AWG5014C, AWG7082C, AWG7122C. Методика поверки», утвержденному руководителем ГЦИ СИ «Ростест-Москва» 22.11.2012 г.
Средства поверки:
|
наименование и требования к метрологическим характеристикам |
рекомендуемые эталонные средства измерений и метрологические характеристики |
|
стандарт частоты уровень сигнала 10 МГц от 0 до + 10 дБм; относительная погрешность частоты не более ± V10-8 |
стандарт частоты рубидиевый SRS FS725 номинальный уровень сигнала «10 МГц» + 7 дБм годовой дрейф частоты 10 МГц не более ± 1-10-10 |
|
частотомер разрешение на частоте 10 МГц не хуже 1 Гц; вход синхронизации 10 МГц |
анализатор спектра в реальном масштабе време- |
|
ни Tektronix RSA6114B диапазон частот 14 ГГц; вход синхронизации 10 МГц; разрешение в режиме частотомера на частоте 10 МГц не хуже 0,1 Гц; уровень фазовых шумов на частоте 1 ГГц при отстройке 10 кГц не более - 106 дБн/Гц | |
|
анализатор спектра диапазон частот не менее 8 ГГц; уровень фазовых шумов на частотах до 1 ГГц при отстройке 10 кГц не более - 100 дБн/Гц | |
|
вольтметр относительная погрешность измерения постоянного напряжения в диапазоне от 20 мВ до 5 В не более ± 0,5 % |
мультиметр цифровой Keithley 2000 относительная погрешность измерения постоянного напряжения в диапазоне от 20 мВ до 5 В не более ± 0,023 % |
|
осциллограф цифровой полоса пропускания: не менее 3,5 ГГц для моделей AWG5xxC не менее 20 ГГц для моделей AWG7xxC |
для моделей AWG5xxC: осциллограф цифровой Tektronix DPO7354B полоса пропускания 3,5 ГГц для моделей AWG7xxC: осциллограф цифровой Tektronix DPO72004B полоса пропускания 20 ГГц |
Изготовитель
Компания “Tektronix, Inc.”, США
P.O Box 500, Beaverton, Oregon 97077-0001, USA, tel. 1(800)426-2200, fax 1(503)627-5622
Принцип действия основан на прямом цифровом синтезе сигналов заданной формы, их высокоскоростном цифро-аналоговом преобразовании, и усилении по амплитуде и мощности в выходном тракте. Сигналы различных форм и стандартов хранятся во внутренней памяти, или задаются пользователем. Функциональные возможности генерации сигналов могут быть расширены с помощью опций, поставляемых по заказу.
На внутреннем микропроцессоре установлена операционная система Windows 7. Внешнее управление осуществляется по интерфейсам GPIB (IEEE-488.2), LAN (10/100/1000BASE-T), USB 2.0.
Конструктивно генераторы сигналов произвольной формы AWG5002C, AWG5012C, AWG5014C, AWG7082C, AWG7122C выполнены в виде моноблока в настольном исполнении, на передней панели расположены органы управления и жидкокристаллический дисплей. Внешний вид показан на фотографиях 1 (общий вид) и 2 (вид сзади).


фотография 1 - общий вид
место пломбирования фотография 2 - задняя панель
По техническим требованиям генераторы сигналов произвольной формы AWG5002C,
AWG5012C, AWG5014C, AWG7082C, AWG7122C соответствуют ГОСТ 22261-94.
|
наименование и обозначение |
кол-во |
|
генератор сигналов произвольной формы AWG5002C, AWG5012C, AWG5014C, AWG7082C, AWG7122C |
1 шт. по заказу |
|
опции (в соответствии с таблицей ниже) |
по заказу |
|
кабель сетевой Euro (A1) 161-04-06 |
1 шт. |
|
клавиатура USB 119-7083-00 |
1 шт. |
|
мышь компьютерная USB 119-7054-00 |
1 шт. |
|
комплект аксессуаров 016-1441-01 |
1 шт. |
|
терминатор SMA (для моделей AWG7082C, AWG7122C) 015-1022-01 |
1 шт. |
|
комплект кабелей для выходов постоянного напряжения 012-1697-00 |
1 шт. |
|
крышка лицевой панели 200-4963-00 |
1 шт. |
|
комплект документации (на английском языке) на CD 063-4134-xx |
1 шт. |
|
руководство по эксплуатации (на русском языке) на CD 071-2485-03 |
1 шт. |
|
методика поверки МП РТ 1829-2012 |
1 шт. |
|
опция |
назначение |
|
01 |
расширение памяти для формы сигнала AWG50xxC: с 16 до 32 МБ; AWG70xxC: с 16 до 32 МБ |
|
02 |
широкополосный выход (AWG70xxC) |
|
03 |
сигналы Digital Data разрядностью 24 бит (AWG5002C, AWG5012C) |
|
05 |
съемный носитель HDD |
|
06 |
чередование каналов (AWG70xxC, включает в себя опцию 02) |
|
08 |
ускоренное переключение сигналов (AWG70xxC) |
|
09 |
поддержка файлов старых моделей AWG400, AWG500, AWG600, AWG700 |
|
0309 |
совмещение опций 03 + 09 |
|
RFX |
дополнительное ПО RFXspess (RFX100) |
|
RDR |
генерация сигналов радаров с опцией RFX |
|
SPARA |
эмуляция S-параметров с опцией RFX |
|
OFDM |
генерация сигналов OFDM с опцией RFX |
|
UWBSF |
генерация стандартных сигналов UWB-WiMedia с опцией RFX |
|
UWBST |
генерация стандартных и пользовательских сигналов UWB-WiMedia с опцией RFX |
|
ENV |
генерация сигналов эфира (до 25 сигналов, включая WiMAX, WiFi, GSM, GSM-EDGE, EGPRS2A, EGPRS2B, CDMA, W-CDMA, DVB-T) |
|
ENV01 |
совмещение опций ENV + RDR |
|
ENV02 |
совмещение опций ENV + RDR + OFDM |
|
ENV03 |
совмещение опций ENV + RDR + OFDM + SPARA |
|
ENV04 |
совмещение опций ENV + RDR + OFDM + SPARA + UWBST |
|
количество каналов | |
|
AWG5002C. AWG5012C. AWG7082C. AWG7I22C |
2 |
|
AWG5014C |
4 |
|
виды и количество выходов на канале | |
|
AWG5002C, AWG5012C, AWG5014C Analog (прямой + инверсный) Marker |
1 + 1 2 |
|
AWG7082C, AWG7122C Analog (прямой + инверсный) Marker (прямой + инверсный) |
1 + 1 2 + 2 |
|
AWG5002C, AWG5012C дополнительно с опцией 03 Digital Data 24 bit |
14 + 14 |
|
количество разрядов ЦАП AWG5002C. AWG50I2C. AWG50I4C AWG7082C, AWG7122C с режимом маркеров без режима маркеров |
14 бит 8 бит 10 бит |
|
частота дискретизации ЦАП | |
|
AWG5002C |
от 10 до 600 МГц |
|
AWG5012C, AWG5014C |
от 10 до 1200 МГц |
|
AWG7082C. стандартное исполнение AWG7082C. опция 06 в режиме чередования каналов AWG7122C, стандартное исполнение |
от 10 МГц до 8 ГГц от 10 МГц до 16 ГГц от 10 МГц до 12 ГГц |
|
AWG7122C, опция 06 в режиме чередования каналов |
от 10 МГц до 24 ГГц |
|
максимальная эффективная частота выходного сигнала AWG5002C AWG5012C, AWG5014C AWG7082C, стандартное исполнение AWG7082C, опция 06 в режиме чередования каналов |
240 МГц 480 МГц 3,2 ГГц 6,4 ГГц |
|
AWG7122C, стандартное исполнение |
4,8 ГГц |
|
AWG7122C, опция 06 в режиме чередования каналов |
9,6 ГГц |
|
пределы допускаемой погрешности частоты опорного генератора 10 МГц после заводской калибровки |
± 110’6 |
|
годовой дрейф частоты опорного генератора, не более |
± 110’6 |
|
параметры сигналов на выходах “Analog Output” | |
|
тип соединителей | |
|
AWG5002C. AWG50I2C. AWG50I4C |
BNC(f) |
|
AWG7082C, AWG7122C |
SMA(f) |
|
выходное сопротивление |
50 Ом |
|
разрешение установки выходного напряжения |
1 мВ |
|
диапазон установки амплитуды Up-p | |
|
AWG5002C, AWG5012C, AWG5014C режим “Normal” режим “Direct” |
от 20 мВ до 4,5 В п-п от 20 до 600 мВ и-п |
|
AWG7082C, AWG7122C, стандартное исполнение режим “Normal” режим “Direct” |
от 50 мВ до 2 В п-п от 50 мВ до 1 В п-п |
|
AWG7082C. AWG7I22C. опция 06 |
от 0,5 до 1 В п-п |
|
AWG7082C, AWG7122C, опция 06 с чередованием каналов режим “Zeroing Off” режим “Zeroing On” |
от 0,5 до 1 В п-п от 0,25 до 0,5 В п-п |
|
пределы допускаемой погрешности установки амплитуды сигнала (постоянное напряжение, напряжение смещения 0 мВ) | |
|
AWG5002C, AWG5012C, AWG5014C |
± (0,02-Up-p + 2 мВ) |
|
AWG7082C. AWG7122C. стандартное исполнение |
± (0,03-Up-p + 2 мВ) |
|
AWG7082C. AWG7I22C. опция 06 |
± (0,02-Up-p + 2 мВ) |
|
AWG7082C, AWG7122C, опция 06 с чередованием каналов, типовые справочные значения режим “Zeroing Off” режим “Zeroing On” |
± (0,08/Up-p + 2 мВ) ± (0,4/Up-p + 2 мВ) |
|
диапазон установки постоянного напряжения смещения Uo | |
|
AWG5002C. AWG50I2C. AWG50I4C (режим "Normal”) |
от - 2,25 до + 2,25 В |
|
AWG7082C. AWG7I22C (режим "Normal”) |
от - 0,5 до + 0,5 В |
|
AWG7082C, AWG7122C, опция 06, фиксированное |
0 мВ |
|
пределы допускаемой погрешности установки напряжения смещения (при минимальной амплитуде сигнала) | |
|
AWG5002C. AWG50I2C. AWG5014C AWG7082C. AWG7I22C. стандартное исполнение AWG7082C, AWG7122C, опция 06 |
± (0,02-Uo + 15 мВ) |
|
± (0,02-Uo + 10 мВ) | |
|
±10 мВ | |
|
уровень гармоник, не более | |
|
AWG5002C. режим "Normal”, частота 18.75 МГц AWG5012C. AWG 50I4C. режим "Normal”, частота 37.5 МГц AWG5002C. режим "Direct”, частота 18.75 МГц |
- 46 дБн1 |
|
- 40 дБн | |
|
- 55 дБн | |
|
AWG5012C. AWG5014C. режим "Direct”, частота 37.5 МГц |
- 49 дБн |
|
AWG7082C. режим "Normal”, частота 250 МГц AWG7I22C. режим "Normal”, частота 375 МГц AWG7082C. режим "Direct”, частота 250 МГц |
- 37 дБн |
|
- 35 дБн | |
|
- 43 дБн | |
|
AWG7122C, режим “Direct”, частота 375 МГц |
- 42 дБн |
|
AWG7082C. опция 06”. частота 250 МГц |
- 38 дБн |
|
AWG7122C, опция 06”, частота 375 МГц |
- 38 дБн |
|
уровень негармонических помех, не более | |
|
AWG5002C. частота 18.75 МГц |
- 60 дБн |
|
AWG50I2C. AWG 50I4C. частота 37.5 МГц AWG7082C. частота 250 МГц AWG7122С. частота 375 МГц |
- 60 дБн |
|
- 50 дБн | |
|
- 50 дБн | |
|
уровень фазовых шумов при отстройке 10 кГц, не более | |
|
AWG5002C. частота 18.75 МГц |
- 85 дБн/Гц |
|
AWG5012C, AWG 5014С, частота 37,5 МГц |
- 85 дБн/Гц |
примечание 1. здесь и далее дБн обозначает уровень сигнала в дБ относительно уровня на центральной (несущей) частоте
|
AWG7082C. частота 250 МГц AWG7I22C. частота 375 МГц AWG7082C, опция 06 с чередованием, частота 500 МГц |
- 90 дБн/Гц |
|
- 90 дБн/Гц | |
|
- 85 дБн/Гц | |
|
AWG7122C, опция 06 с чередованием, частота 750 МГц |
- 85 дБн/Гц |
|
параметры сигналов на выходах “Marker Output” | |
|
тип соединителей | |
|
AWG5002C. AWG50I2C. AWG50I4C |
BNC(f) |
|
AWG7082C, AWG7122C |
SMA(f) |
|
выходное сопротивление |
50 Ом |
|
разрешение установки напряжения |
10 мВ |
|
нижний и верхний уровни напряжения | |
|
AWG5002C. AWG50I2C. AWG50I4C |
от - 1,0 до + 2,7 В |
|
AWG7082C, AWG7122C |
от - 1,4 до + 1,4 В |
|
диапазон установки амплитуды сигнала Up-p | |
|
AWG5002C. AWG50I2C. AWG50I4C |
от 0,1 до 3,7 В п-п |
|
AWG7082C, AWG7I22C |
от 0,5 до 1,4 В п-п |
|
максимальная сила тока в нагрузке | |
|
AWG5002C, AWG5012C, AWG5014C |
54 мА |
|
AWG7082C, AWG7122C |
28 мА |
|
пределы допускаемой погрешности установки амплитуды сигнала (постоянное напряжение) | |
|
AWG5002C. AWG5012C. AWG5014C |
±(0,l-Up-p + 120 мВ) |
|
AWG7082C, AWG7122C |
±(0,l-Up-p + 75 мВ) |
|
диапазон установки времени задержи Td | |
|
AWG5002C, AWG5012C, AWG5014C |
от 0 до 1000 ис |
|
AWG7082C, AWG7122C |
от 0 до 300 пс |
|
разрешение установки времени задержи | |
|
AWG5002C. AWG5012C. AWG5014C |
50 ис |
|
AWG7082C, AWG7122C |
1 пс |
|
пределы допускаемой погрешности установки времени задержки | |
|
AWG5002C. AWG5012C. AWG5014C |
±(0,05- Td + 250nc) |
|
AWG7082C, AWG7122C |
±(0,05- Td + 50nc) |
|
выходы постоянного напряжения | |
|
количество выходов |
4 |
|
тип соединителя |
2x4 pin (2,54 мм) |
|
выходное сопротивление |
1 Ом |
|
диапазон установки напряжения Uo |
от - 3 до + 5 В |
|
разрешение установки напряжения |
10 мВ |
|
максимальная сила тока в нагрузке |
100 мА |
|
пределы допускаемой погрешности установки напряжения |
± (0,03-Up-p + 120 мВ) |
|
параметры каналов Digital Data (опция 03 AWG5002C, AWG5012C) | |
|
тип соединителя |
SMB |
|
выходное сопротивление |
50 Ом |
|
разрешение установки напряжения |
10 мВ |
|
нижний и верхний уровни напряжения Ud |
от - 1,0 до + 2,7 В |
|
диапазон установки амплитуды сигнала |
от 0,1 до 3,7 В и-п |
|
максимальная сила тока в нагрузке |
50 мА |
|
погрешность установки напряжения, типовое значение, не более |
±(0,l-Ud+ 120 мВ) |
|
ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ |
КИ |
|
габаритные размеры (ширина х высота х глубина), мм |
465 х 245 х 500 |
|
масса |
19,5 кг |
|
напряжение электропитания |
от 100 до 240 В |
|
частота электропитания |
от 47 до 63 Гц |
|
потребляемая мощность, не более |
560 Вт |
|
условия эксплуатации |
группа 2 ГОСТ 22261-94 |
|
рабочий диапазон температур |
от + 10 до + 40 °C |
|
диапазон температур транспортирования и хранения |
от - 20 до + 60 °C |
|
относительная влажность при температуре до + 30 °C |
до 90 % |
|
предельная высота над уровнем моря рабочие условия |
3000 м |
|
транспортирование и хранение |
12200 м |
|
электромагнитная совместимость |
по ГОСТ Р 51522-99 |
|
безопасность |
по ГОСТ Р 52319-2005 |
