Идентификационные данные (признаки)

Значение

FA-M3 Средство программирования

FA-M3 Средство программирования

Идентификационное наименование ПО

WideField3

BasicM3

Номер версии (идентификационный номер ПО)

R2.03 и выше

R1.03 и выше

Цифровой идентификатор ПО

-

-

Тип модуля

Количество каналов

Диапазоны преобразований аналоговых сигналов/разрядность цифровых сигналов

Пределы допускаемой приведенной погрешности при работе при температуре от +21 до +25 °С, % от диапазона

Пределы допускаемой приведенной погрешности при работе при температуре от 0 до +21 °С и от +25 до +55°С, % от диапазона

на входе

на выходе

1

2

3

4

5

6

F3AD04-0N

F3AD04-0V

4

от 0 до 5 В, от 1 до 5 В, от -10 до +10 В

12 бит

±0,2

±0,5^П

F3AD08-1N

F3AD08-1V

8

F3HA08-0N

от 0 до 5 В, от -10 до +10 В

F3AD08-4V

F3AD08-4W

от 0 до 20 мА, от 4 до 20 мА

F3AD04-5V

4

от 0 до 5 В,

от 1 до 5 В, от -10 до +10 В, от 0 до 10 В

F3AD08-5V

8

F3AD04-0R

4

от 0 до 5 В, от 1 до 5 В, от -10 до +10 В

16 бит

±0,1

±0,31^{) 2)}

F3AD08-1R

8

F3HA06-1R

6

от -2,5 до +2,5 В, от 1 до 5 В, от -5 до +5 В, от 0 до 10 В, от -10 до +10 В

F3HA12-1R

12

F3AD08-4R

8

от 0 до 20 мА, от 4 до 20 мА

±0,1

±0,2¹⁾

F3AD08-5R

от 0 до 5 В,

от 1 до 5 В, от -10 до +10 В, от 0 до 10 В

F3AD08-6R

от 0 до 5 В,

от 1 до 5 В, от -10 до +10 В, от 0 до 10 В, от 0 до 20 мА, от 4 до 20 мА

F3AD04-5R

4

от 0 до 5 В,

от 1 до 5 В, от -10 до +10 В, от 0 до 10 В

F3DA08-5R

8

16 бит

от -10 до +10 В, от 0 до 10 В, от 0 до 5 В, от 1 до 5 В

±0,1

±0,3

1

2

3

4

5

6

F3DA04-6R

4

16 бит

от -10 до +10 В, от 0 до 10 В, от 0 до 5 В, от 1 до 5 В

±0,1

±0,3

от 0 до 20 мА, от 4 до 20 мА, от - 20 до +20 мА

±0,2

±0,3

Примечания

• 1) В случае, если функция компенсации дрейфа отключена, пределы допускаемой приведённой погрешности в рабочем диапазоне температур - ±1% от диапазона преобразований.

• 2) Пределы допускаемой дополнительной погрешности от влияния температуры окружающей среды - ±0,01% от диапазона преобразований/°С.

Сигналы¹⁾

Пределы допускаемой основной абсолютной погрешности Д, °C

Дополнения

на входе

на выходе

1

2

3

4

Сигналы от термопары типа К, °С

Пределы допускаемой дополнительной погрешности ±0,01 % от диап./°С или ±1 мкВ/°С, в зависимости от того, которая из величин больше.

Пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая ±2 °C (для рабочих условий эксплуатации модулей). У модулей F3CU04-1S, F3CU04-1G на выходе от 4 до

20 мА (пределы допускаемой основной приведенной погрешности аналогового выхода ±1 % от диапазона)

от -200,0 до +1370,0³⁾ от -200,0 до +1000,0³⁾ от -200,0 до +500,0⁴⁾

от -200,0 до +1370,0 от -200,0 до +1000,0 от -200,0 до +500,0

±0,5 (±2)²⁾

Сигналы от термопары типа J, °С

от -200,0 до +1200,0⁵⁾ от -200,0 до +500,0⁶⁾

от -200,0 до +1200,0 от -200,0 до +500,0

±0,5 (±2)²⁾

Сигналы от термопары типа T⁷⁾, °С

от -270,0 до +400,0

от -270,0 до +400,0

±0,5 (±2)²⁾

Сигналы от термопар типов B⁸⁾, °С

от 300,0 до +1600,0

от 300,0 до +1600,0

±1,0 (±2)²⁾

Сигналы от термопар типов S, R⁹⁾, °С

от 0,0 до +1600,0

от 0,0 до +1600,0

±1,0 (±2)²⁾

Сигналы от термопары типа N¹⁰⁾, °С

от -200,0 до +1300,0

от -200,0 до +1300,0

±0,6 (±2)²⁾

Сигналы от термопары типа E¹¹⁾, °С

от -270,0 до +1000,0

от -270,0 до +1000,0

±0,5 (±2)²⁾

Сигналы от термопары типа W¹²⁾, °С

от 0,0 до +1600,0

от 0,0 до +1600,0

±0,8 (±2)²⁾

Сигналы от термопары типа L¹³⁾, °С

от -200,0 до +900,0

от -200,0 до +900,0

±0,6 (±2)²⁾

Сигналы от термопары типа L (GOST) ¹⁴⁾, °С

от -200,0 до +800,0

от -200,0 до +800,0

±0,6 (±2)²⁾

Сигналы от термопары типа U, °С

от -200,0 до +400,0

от -200,0 до +400,0

±0,6 (±2)²⁾

Сигналы от термопары типа Platinel 2, °С

от 0,0 до +1390,0

от 0,0 до +1390,0

±0,6 (±2)²⁾

1

2

3

4

Сигналы от термопреоб

разователя сопротивления типа JPt100, °С

Пределы допускаемой дополнительной погрешности ±0,01 % от диап./°С или ±1 мкВ/°С, в зависимости от того, которая из величин больше.

Пределы допускаемой абсолютной погрешности канала компенсации температуры холодного спая ±2 °C (для рабочих условий эксплуатации модулей). У модулей F3CU04-1S, F3CU04-1G на выходе от 4 до

20 мА (пределы допускаемой основной приведенной погрешности аналогового выхода ±1 % от диапазона)

от -200,0 до +500,0 от -200,0 до +200,0 от 0,0 до +300,0 от 0,00 до +150,00

от -200,0 до +500,0 от -200,0 до +200,0 от 0,0 до +300,0 от 0,00 до +150,00

±0,4 (±2)²⁾

±0,4 (±2)²⁾

±0,3 (±2)²⁾ ±0,20 (±0,3)²⁾

Сигналы от термопреобразователя сопротивления типа Pt100 (а=0,00385 °С^-1), °С

от -200,0 до +850,0 от -200,0 до +500,0 от -200,0 до +200,0 от 0,0 до +300,0 от 0,00 до +150,00

от -200,0 до +850,0 от -200,0 до +500,0 от -200,0 до +200,0 от 0,0 до +300,0 от 0,00 до +150,00

±0,4 (±2)²⁾

±0,4 (±2)²⁾

±0,4 (±2)²⁾

±0,3 (±2)²⁾ ±0,20 (±0,3)²⁾

Сигналы от термопреобразователя сопротивления типа Pt100 (а=0,00391 °С^-1)¹⁴⁾, °С

от -200,0 до +850,0

от 0,00 до +150,00

от -200,0 до +850,0

от 0,00 до +150,00

±0,4 (±2)²⁾ ±0,20 (±0,3)²

Сигналы от термопреобразователя сопротивления типа Cu100 (а=0,00428 °С^-1)¹⁴⁾, °С

от -180,0 до +200,0          от -180,0 до +200,0

±0,4 (±2)²⁾

Сигналы от термопреобразователя сопротивления типа Cu50 (а=0,00428 °С^-1)¹⁴⁾, °С

от -180,0 до +200,0

от -180,0 до +200,0

±0,5 (±2)²⁾

Стандартные сигналы¹⁵⁾

от 0 до 10 мВ, от 0 до 100 мВ, от 0 до 1 В, от 0 до 5 В, от 1 до 5 В, от 0 до 10 В

от 0 до 10,00 мВ

от 0 до 100,0 мВ от 0,000 до 1,000 В от 0,000 до 5,000 В от 1,000 до 5,000 В от 0,00 до 10,00 В

±0,1 %

±1 знак (приведенная погрешность, % от диапазона)

Примечания

• 1) Для входных сигналов от термопар и термопреобразователей сопротивления указан диапазон входного сигнала в градусах Цельсия, соответствующий входному аналоговому сигналу в «мВ» («Ом») в соответствии с номинальной статической характеристикой преобразования соответствующего типа термопары или термопреобразователя сопротивления. На выходе указаны диапазоны сигналов от термопар и термопреобразователей сопротивления в градусах Цельсия, соответствующие диапазонам выходных цифровых сигналов, и отображаемые на экране персонального компьютера;

• 2) В режиме низкого разрешения (далее - НР);

• 3) В режиме высокого разрешения (далее - ВР) в диапазоне температуры от минус 200 до 0 °C Д = ±1,0 °C;

• 4) В режиме ВР в диапазоне температуры от минус 200 до минус 180 °C Д = ±0,9 °C, в диапазоне от минус 180 до минус 100 °C Д = ±0,6 °C;

• 5) В режиме ВР в диапазоне температуры от минус 200 до минус 100 °C Д = ±1,0 °C;

• 6) В режиме ВР в диапазоне температуры от минус 200 до минус 150 °C Д = ±0,6 °C;

• 7) В режиме ВР в диапазоне температуры от минус 270 до минус 200 °C Д = ±3,5 °C (в режиме НР Д = ±4 °C), в диапазоне температуры от минус 200 до минус 100 °C Д = ±1,0 °C;

• 8) В режиме ВР в диапазоне температуры от 300 до 900 °C Д = ±2,5 °C (в НР Д = ±3 °C);

1

2

3

4

• 9) В режиме ВР в диапазоне температуры от 0 до 200 °C Д = ±1,5 °C;

• 10) В режиме ВР в диапазоне температуры от минус 200 до 0 °C Д = ±1,3 °C (в НР Д = ±3 °C);

• 11) В режиме ВР в диапазоне температуры от минус 270 до минус 200 °C Д = ±6,5 °C (в режиме НР Д = ±8 °C), в диапазоне температуры от минус 200 до минус 100 °C Д = ±1,0 °C;

• 12) В режиме ВР в диапазоне температуры от 0 до 100 °C Д = ±1,0 °C;

• 13) Метрологические характеристики действительны только для модулей F3CX04-0N, F3CU04-0S, F3CU04-1S;

• 14) Метрологические характеристики входных сигналов от термопар (номинальные статические характеристики (НСХ) по ГОСТ Р 8.585-2001) и термопреобразователей сопротивления (НСХ по ГОСТ 6651-2009) действительны только для модулей F3CX04-0G, F3CU04-0G, F3CU04-1G;

• 15) Значение выходного цифрового сигнала выражено в единицах входного электрического сигнала.

Наименование характеристики

Значение

Параметры электрического питания:

• - напряжение переменного тока, В

• - напряжение постоянного тока, В

• - частота переменного тока, Гц

от 85 до 264 от 15,6 до 31,2 50±3

60±3

Габаритные размеры, мм, не более: (длина х ширина х высота) с 16-слотовым модулем шасси, за исключением модуля источника питания

527х88,8х100

Масса, кг, не более

3,8

Нормальные условия эксплуатации

температура окружающего воздуха, °С

от +21 до +25

относительная влажность окружающего воздуха, %

от 0 до 50

атмосферное давление, кПа

от 84 до 106

Рабочие условия эксплуатации

температура окружающего воздуха, °С

от 0 до +55

относительная влажность окружающего воздуха (без конденсации), %

от 10 до 90

атмосферное давление, кПа

от 79,5 до 106,7

Наименование

Обозначение

Количество, шт.

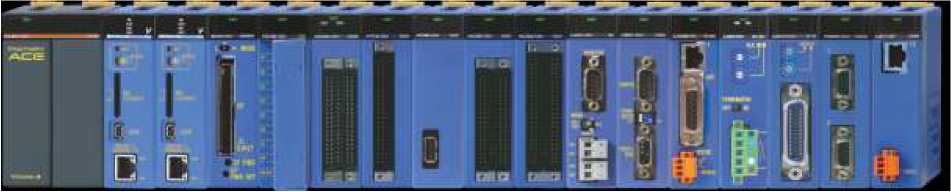

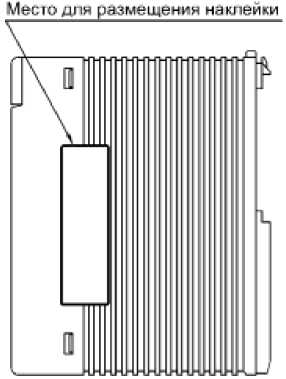

Контроллер программируемый

FA-M3

1 в комплектности по заказу

Руководство по эксплуатации

Согласно заказу

1 на поставку

Программное обеспечение

По заказу

1 на поставку

вспомогательные модули

По

дополнительному заказу
