Принцип действия УСПД заключается в сборе данных об учете энергоресурсов (электроэнергии и мощности) с соответствующих вычислителей, корректоров, расходомеров, счетчиков, поддерживающих открытые протоколы обмена по цифровым интерфейсам.

УСПД реализованы на базе промышленных РС-совместимых компьютеров, содержащих в себе процессор, оперативную память, диск на основе флэш-памяти, энергонезависимые часы и интерфейсы ввода-вывода, встроенные средства управления. УСПД имеют одинаковое встроенное программное обеспечение.

Кроме этого УСПД обеспечивают обработку и хранение данных, коммуникации с потребителями информации и обеспечивают управление временем на счетчиках с цифровыми интерфейсами, имеющими встроенные часы.

УСПД позволяют объединять электросчетчики по местам их расположения в объекты контроля с использованием цифровых интерфейсов типа Ethernet, RS-485, RS-232 и как необязательные элементы могут использоваться связные и интерфейсные компоненты, увеличивающие дальность и помехозащищенность передачи данных в каналах, а также обеспечивающие преобразование интерфейсов.

Для автоматической коррекции измерений текущего времени имеется возможность подключения GLONAS/GPS-приемника (необязательный элемент).

В объект контроля могут входить от 1 до 16 УСПД типа RTU-325 и связанных в сеть на основе интерфейса Ethernet.

Максимально возможное число счетчиков, подключаемых к RTU-325, RTU-325L зависит от модификации используемого RTU, числа заданных тарифов, числа образуемых групп, глубины хранения архивных данных и приведено в таблице 1.

Таблица 1

Измерительные каналы и каналы связи с верхним уровнем системы включают следующие интерфейсы:

• •   Ethernet 10/100 МВ (включая использование ВОЛС с промежуточными конверторами Ethernet ТХ^Х standard);

• •    RS-232;

• •   ИРПС;

• •   RS-422/485 (включая использование ВОЛС с промежуточными конверторами RS-232/422/485-fiber).

RTU-325-E2-512- Bxx- Mxx- Ext- UPS

• 1. Обозначение типа

• 2. Базовые интерфейсы

• • 2-Ethemet-10/100Base T                  -------

• • 3- RS-232, 1- RS-232/ RS-422/ RS-485;

• 3. Объем энергонезависимой памяти данных:    --------

• • 512 - 512 Мбайт;

• • 1k - 1024 Мбайт.

• 4. Количество дополнительных интерфейсов RS-485 *⁾

• • В00 - нет;

• • В01 В08 - от одного до восьми.

• 5. Количество дополнительных интерфейсов RS-232 ^*)

• • М00 - нет;

• • М01 М24 - от одного до двадцати четырех.

• 6. Эксплуатационный диапазон температур:     ------------

• • Не заполняется - промышленный (от минус 10 до 60 °С);

• • Ext - расширенный промышленный (от минус 40 до 85 °С)

- по специальному заказу.

• 7. Бесперебойное электропитание (внешний аккумулятор):    ---------------

• • Не заполняется - отсутствует;

• • UPS - имеется.

^*) Конструктивное ограничение: суммарное количество дополнительных интерфейсов типов Вхх, Мхх не должно превышать 24 шт.  (определяется максимальным количеством

устанавливаемых 8-канальных плат расширения ввода/вывода - до 3 шт.).

Структура условного обозначения RTU-325L

• 1. Обозначение типа-------------------------------

• 2. Два интерфейса Ethernet-10/100Base T -------------------

• 3. Объем памяти данных, Мбайт от 64 до 512-------------------

• 4. Два последовательных интерфейса RS-232C  -------------------

• 5. Два последовательных интерфейса RS-485    -----------------------

Для формирования измерительных каналов и каналов связи с верхним уровнем используются следующие технические средства:

• •   Преобразователи интерфейсов ADAM 4520 или подобные;

• •   Мультиплексоры расширителей семейства МПР-16;

• •   Модемы серии «ZyXEL U-336» или другие hayes-совместимые модемы;

• •    GSM-модемы (например, SIEMENS TC52»);

• •   Радиомодемы (например, «MDS 4710B/9710B», «Радио-ТМ»);

• •    Спутниковые модемы «Globalstar»;

• •   Ethernet-сервер ТСР/IP-COM (с поддержкой подключения к дополнительному интерфейсу Ethernet УСПД для аппаратного разделения сетей).

УСПД типа RTU-325 и RTU-325L используются для решения следующих задач:

• •    Сбор информации со счетчиков электроэнергии;

• •   Сбор данных с подчиненных УСПД;

• •    Ведение архивов расходов расхода электроэнергии за различные периоды, архивов профилей, подинтервалов, параметров электросети, авточтений;

• •    Поддержание единого системного времени;

• •    Прямые и косвенные измерения и вычисления параметров, указанных в таблице 2.

Таблица 2

Все указанные задачи решаются как для отдельных точек учета, так и для любой образованной группы учета. Все вычисления в УСПД производятся с использованием данных счетчика. Время УСПД должно быть установлено по местному зимнему времени соответствующего часового пояса.

Для обеспечения высокой степени работоспособности УСПД осуществляют самодиагностику и фиксируют все случаи неисправности в журнале событий (в энергонезависимой памяти).

Для защиты измеренных данных и параметров УСПД от несанкционированных изменений предусмотрена механическая и программная защита.

Все подводимые сигнальные кабели к УСПД кроссируются в пломбируемом отсеке корпуса или в отдельном пломбируемом кросс-блоке. Все электронные компоненты УСПД размещены в пломбируемом корпусе.

Все данные и параметры хранятся в энергонезависимой памяти. Предусмотрен самостоятельный старт УСПД после возобновления питания (Back-up).

УСПД обеспечивают сбор измерений и сервисных данных с цифровых интерфейсов

счетчиков:

УСПД обеспечивают сбор параметров электросети с цифровых интерфейсов счетчиков:

УСПД обеспечивают возможность одновременного подключения к одному последовательному интерфейсу RS-485 счетчиков разных типов, входящих в один из списков:

Список 1:

• •   Альфа

  (Эльстер Метроника, г. Москва); (Эльстер Метроника, г. Москва); (Эльстер Метроника, г. Москва);

  (Эльстер Метроника, г. Москва); (Actaris/Shlumberger);

  (Landis&Gyr);

  (Эльстер Метроника, г. Москва); (Эльстер Метроника, г. Москва);

• •    ЕвроАльфа 1.0 (А1300) и 1.1 (А1600)

• •   Альфа Плюс и Альфа А2

Список 2:

• •   Альфа А3 и Альфа А1800

Список 3:

• •   SL7000

•   ZMD/ZFD

Список 4:

• •   Альфа А1700

• •   Альфа А1140

УСПД обеспечивают автоматический контроль достоверности передаваемой информации по каналу связи со счетчиком.

УСПД обеспечивают автоматическую проверку работоспособности счетчиков с самотестированием с записью в журнал событий УСПД.

Пломбы в виде наклеек

Рисунок 2 - Схема пломбирования УСПД RTU-325

Рисунок 1 - Фотография общего вида УСПД RTU-325

Пломбы в виде наклеек

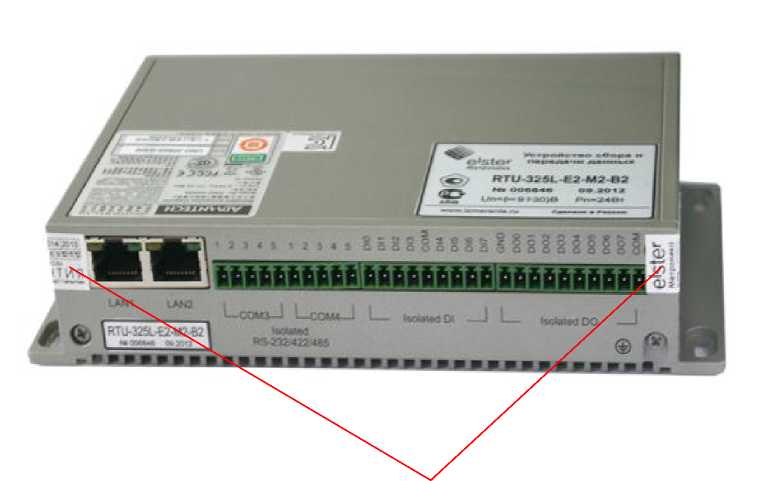

Рисунок 3 - Фотография общего вида и схема пломбирования УСПД RTU-325L

Таблица 3 - Комплектность.

Дополнительно по требованию организаций, производящих поверку УСПД, поставляется методика поверки.

приведены в таблице 2.

Таблица 2

Рабочие условия применения УСПД RTU-325 и RTU-325L:

• •    Температура окружающего воздуха приведена в таблице 3;

• •    Относительная влажность до 95 % при температуре плюс 30 °С;

• •    Атмосферное давление от 60 до 106,7 кПа (от 460 до 800 мм.рт.ст.).
