О внесении изменений в сведения об утвержденных типах средств измерений

В соответствии с Административным регламентом по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденным приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346, п р и к а з ы в а ю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных   изменений,   не влияющих

на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГБУ «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

Заместитель Руководителя

Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии.

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: 646070CB8580659469A85BF6D1B138C0

Кому выдан: Лазаренко Евгений Русланович

Действителен: с 20.12.2022 до 14.03.2024

\_________________/

---

ПРИЛОЖЕНИЕ

к приказу Федерального агентства по техническому регулированию

и метрологии

ОТ « 99 »   ф_1_эа_1__2024 Г. № _92

Сведения

об утвержденных типах средств измерений, подлежащие изменению

в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

№ п/п	Наименование типа	Обозначение типа	Заводской номер	Регистрационный номер в ФИФ	Правообладатель	Отменяемая методика поверки	Действие методик поверки сохраняется	Устанавливаемая методика поверки	Заявитель	Юридическое лицо, выдавшее заключение
1	2	3	4	5	6	7	8	9	10	11
1.	Система автоматизированная информационноизмерительная коммерческого учета электроэнергии и мощности ОАО «ГТ Энерго» на объекте Ревдинская ГТ ТЭЦ		51	59531-14		МРЭ 1308- 14.00.МП		МИ 3000-2022	Акционерное общество «ГТ Энерго» (АО «ГТ Энерго»), г. Москва	ФБУ «Марийский ЦСМ», Республика Марий Эл, г. Йошкар-Ола

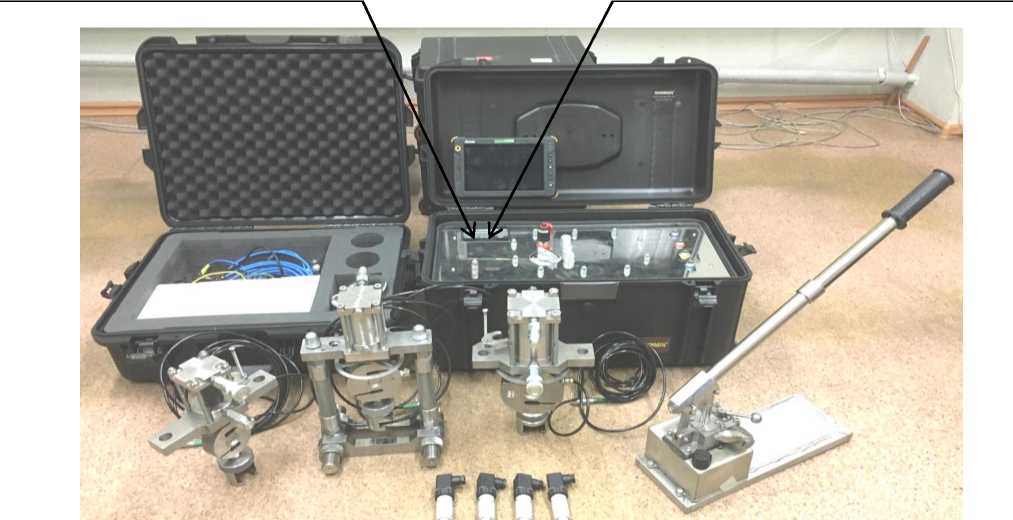

2.	Системы измерительные переносные	PKTBA-D- 14-EX		82930-21	Закрытое акционерное общество Пензенское конструкторско-технологическое бюро арматуростроения (ЗАО «ПКТБА»), г. Пенза		ПФ 5461-4060 МП «ГСИ. Системы измерительные переносные PKTBA-D-14-EX. Методика поверки»		Закрытое акционерное общество Пензенское конструкторско-технологическое бюро арматуростроения (ЗАО «ПКТБА»), г. Пенза	ФБУ «Пензенский ЦСМ», г. Пенза

3.	Счетчики электрической энергии однофазные многофункциональные	ЭМИР-1		87405-22	Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК»), г. Ставрополь
4.	Счетчики электрической энергии трехфазные многофункциональные	ЭМИР-3		87406-22	Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК»), г. Ставрополь

	РТ-МП-892-551- 2022		Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК»), г. Ставрополь	ФБУ «Ростест-Москва», г. Москва
	РТ-МП-893-551- 2022		Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК»), г. Ставрополь	ФБУ «Ростест-Москва», г. Москва

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» февраля 2024 г. № 562

Лист № 1 Регистрационный № 87406-22                                          Всего листов 18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии трехфазные многофункциональные ЭМИР-3

Назначение средства измерений

Счетчики электрической энергии трехфазные многофункциональные ЭМИР-3 (далее -счетчики) предназначены для измерения активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в трехфазных сетях переменного тока промышленной частоты.

Описание средства измерений

Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов тока и напряжения в показания электрической энергии.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

Счетчики могут применяться как автономно, так и в составе автоматизированных информационно-измерительных систем коммерческого учета (АИИС КУЭ) и технического учета электроэнергии, диспетчерского управления (АСДУ).

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптические испытательные выходные устройства по ГОСТ 31818.11-2012 для поверки, а также интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик может иметь в своем составе индикаторы наличия каждого из фазных напряжений «L1», «L2», «L3», индикатор наличия хотя бы одного из фазных напряжений «Сеть», одну или две кнопки для ручного переключения режимов индикации «Просмотр», оптический порт, выполненный по ГОСТ IEC 61107-2011.

В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический индикатор (далее - ЖКИ).

В состав счетчиков могут входить отдельные гальванически развязанные от электрической сети дискретные выходы и отдельные гальванически развязанные от электрической сети дискретные входы.

Степень защиты от пыли и влаги по ГОСТ 14254-2015 - IP51, IP54, IP64.

Счетчики, в зависимости от исполнения, могут иметь один или несколько интерфейсов удаленного доступа.

Структура обозначения возможных исполнений счетчика приведена ниже.

Структура условного обозначения

ЭМИР-3 -ХХХ-ХХХХ-ХХХ-ХХ-ХХХ-ХХ-ХХХХХ-ХХХХХ-ХХ-ХХХХХХ- Х - Х

ф Тип счетчика

• (2) Тип корпуса

W31 - для установки на щиток, модификация 1

W32 - для установки на щиток, модификация 2

W33 - для установки на щиток, модификация 3

D31 - для установки на DIN-рейку, модификация 1

D33 - для установки на DIN-рейку, модификация 3

D34 - для установки на DIN-рейку, модификация 4

D35 - для установки на DIN-рейку, модификация 5

D37 - для установки на DIN-рейку, модификация 7

SP31 - для установки на опору ЛЭП, модификация 1

• (3) Класс точности

A1 - класс точности 1 по ГОСТ 31819.21

A0.5 - класс точности 0,5S по ГОСТ 31819.22

A1R1 - класс точности 1 по ГОСТ 31819.21 и класс точности 1 по ГОСТ 31819.23 A1R2 - класс точности 1 по ГОСТ 31819.21 и класс точности 2 по ГОСТ 31819.23 A0.5R1 - класс точности 0,5S по ГОСТ 31819.22 и класс точности 1 по ГОСТ 31819.23 A0.5R2 - класс точности 0,5S по ГОСТ 31819.22 и класс точности 2 по ГОСТ 31819.23 A0.2R1 - класс точности 0,2S по ГОСТ 31819.22 и класс точности 1 по ГОСТ 31819.23 A0.2R2 - класс точности 0,2S по ГОСТ 31819.22 и класс точности 2 по ГОСТ 31819.23 ф Номинальное напряжение

57,7 - 57,7 В

220 - 220 В

230 - 230 В

ф Номинальный (базовый) ток

1 - 1 А

5 - 5 А

10 - 10 А

ф Максимальный ток

10А - 10 А

50А - 50 А

60А - 60 А

80А - 80 А

100А - 100 А

ф Тип измерительных элементов

S - шунты

T - трансформаторы тока

N - наличие измерительного элемента в цепи нейтрали

• (8) Основной интерфейс

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса

• (9) Дополнительные интерфейсы

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFWF/n - радиоинтерфейс WiFi, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFLT/n - радиоинтерфейс LTE, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

MOD - универсальный интерфейс для подключения сменного модуля связи

(Нет символа) - интерфейс отсутствует

(Л) Поддерживаемые протоколы передачи данных

(Нет символа) - протокол «МИРТЕК»

P1 - протокол DLMS/COSEM/СПОДЭС/ГОСТ Р 58940

P2 - протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС/ГОСТ Р 58940

® Дополнительные функции

H - датчик магнитного поля

In - дискретный вход, где n - количество входов

K - реле управления нагрузкой в цепи тока

L - подсветка индикатора

M - измерение параметров качества электрической энергии

O - оптопорт

Qn - дискретный выход, где n - количество выходов

R - защита от выкручивания винтов кожуха

U - защита целостности корпуса

Vn - электронная пломба, где n - номер модификации электронных пломб

Y - защита от замены деталей корпуса

Z/n - резервный источник питания, где n - номер модификации источника питания (для модификации 1 номер допускается не указывать)

(Нет символа) - дополнительные функции отсутствуют

(Л) Количество направлений учета электроэнергии

(Нет символа) - измерение электроэнергии в одном направлении (по модулю)

D - измерение электроэнергии в двух направлениях

(Q) Условия эксплуатации

(Нет символа) - температура окружающей среды от минус 40 до плюс 70 °С

F - температура окружающей среды от минус 45 до плюс 85 °С

Перечни номеров, обозначающих модификации поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций, могут быть расширены производителем. Описание модификаций поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций приведено в эксплуатационной документации и на сайте производителя. Дополнительные номера поддерживаемых протоколов передачи данных, модификаций модулей интерфейсов и дополнительных функций могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.

В счетчиках в корпусах SP31 для считывания информации используется дистанционное индикаторное устройство. При этом один из интерфейсов данных счетчиков используется в качестве канала связи с дистанционным индикаторным устройством.

Счетчики, у которых в условном обозначении присутствует символ «K», оснащены встроенным контактором и дополнительно позволяют:

• -  организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);

• - отключать нагрузку при превышении потребляемой мощности выше установленных лимитов;

• - подключать нагрузку при уменьшении потребляемой мощности ниже установленных лимитов.

Коммутация встроенного контактора при подключении нагрузки происходит после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лицевой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу (опционально).

Зажимы для подсоединения счетчиков к сети, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.

Счетчики, у которых в условном обозначении присутствует символ «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.

Счетчики, у которых в условном обозначении присутствует символ «V», имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.

Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы. Счетчик содержит в энергонезависимой памяти две тарифные программы - действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.

Счетчики обеспечивают учет:

• - текущего времени и даты;

  - количества электрической энергии нарастающим итогом суммарно независимо от рифного расписания;

  - количества электрической энергии

  действующим тарифам;

  • - количества электрической энергии действующим тарифам на начало месяца;

  • - количества электрической энергии действующим тарифам на начало суток;

  нарастающим

  нарастающим

  нарастающим

  та-

  итогом

  итогом

  итогом

  суммарно

  суммарно

  суммарно

  раздельно

  раздельно

  раздельно

  по

  по

  по

  • - профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут);

  • - количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);

  • - количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).

  Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с символом «D» в условном обозначении).

  Счетчики, у которых в условном обозначении присутствует символ «M», дополнительно обеспечивают измерение следующих параметров:

  • - фазных напряжений;

  • - линейных напряжений;

  • - положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

  • - фазных токов;

  • - тока нейтрали (только счетчики с символом «N» в условном обозначении);

• - частоты сети;

• - отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

• - активной мощности по каждой фазе;

• - реактивной мощности по каждой фазе (только счетчики с символами «R1» и «R2» в условном обозначении);

• - полной мощности по каждой фазе (только счетчики с символами «R1» и «R2» в условном обозначении);

• - коэффициентов мощности по каждой фазе;

• - длительности провала напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

• - длительности перенапряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

• - длительности прерывания напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S, только счетчики с символом «Z» в условном обозначении, подключенные к источнику резервного питания);

• - остаточного напряжения провала напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

• - максимального значения перенапряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S).

Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:

• - адреса счетчика (от 1 до 65000);

• - текущего времени и даты;

• - величины суточной коррекции хода часов;

- разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);

- 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;

- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);

- пароля для доступа по интерфейсу (от 0 до 4294967295).

Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, наличия фазного тока при отсутствии напряжения, изменения направления тока в фазных цепях, воздействия сверхнормативного магнитного поля, выходов параметров качества электрической энергии за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора, аварийных ситуаций.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющимся интерфейсам, в зависимости от исполнения.

Обслуживание счетчиков производится с помощью технологического программного обеспечения.

В случае выхода ЖКИ счетчика из строя информацию можно считать по имеющимся интерфейсам, в зависимости от исполнения, с помощью технологического программного обеспечения.

Знак поверки наносится на счетчик.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоит из цифр и (или) букв латинского алфавита и наносится в виде наклейки, или лазерным принтом, или иным способом на лицевой панели счетчика.

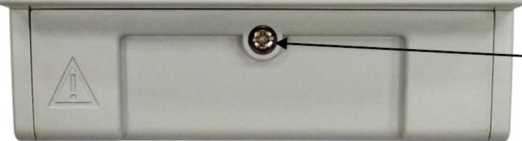

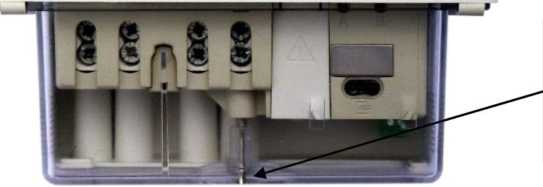

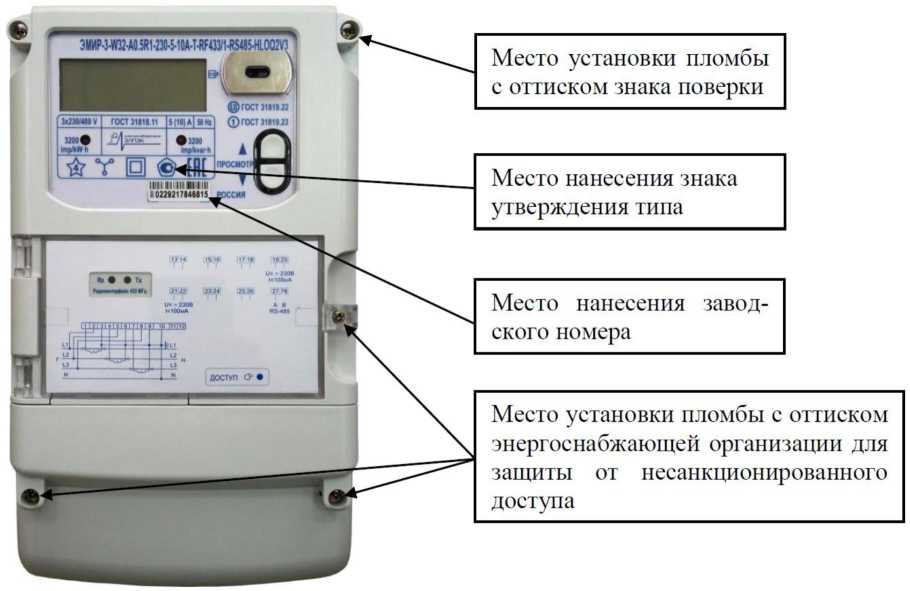

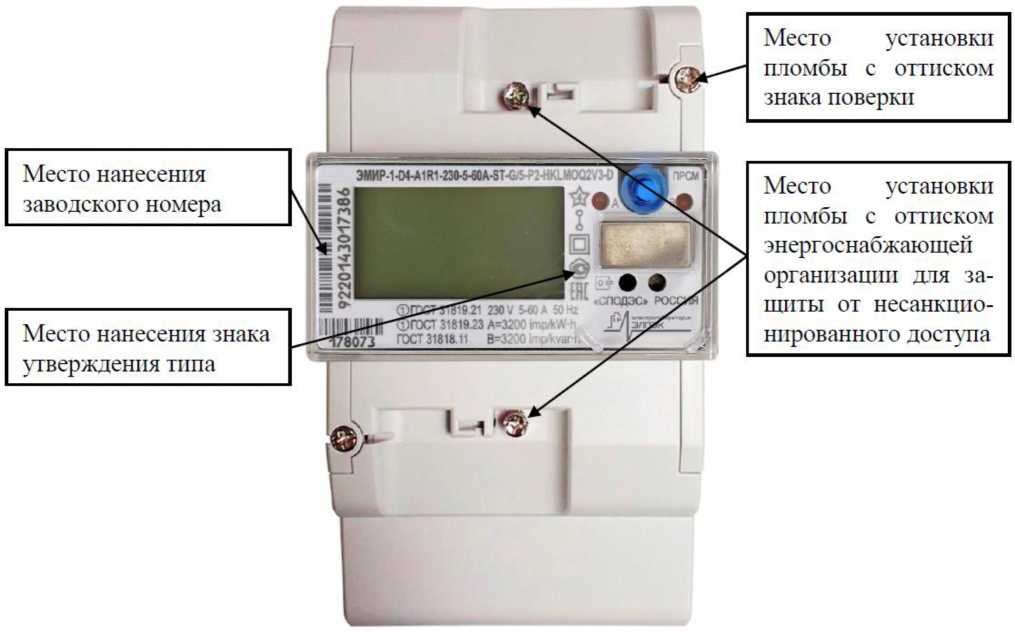

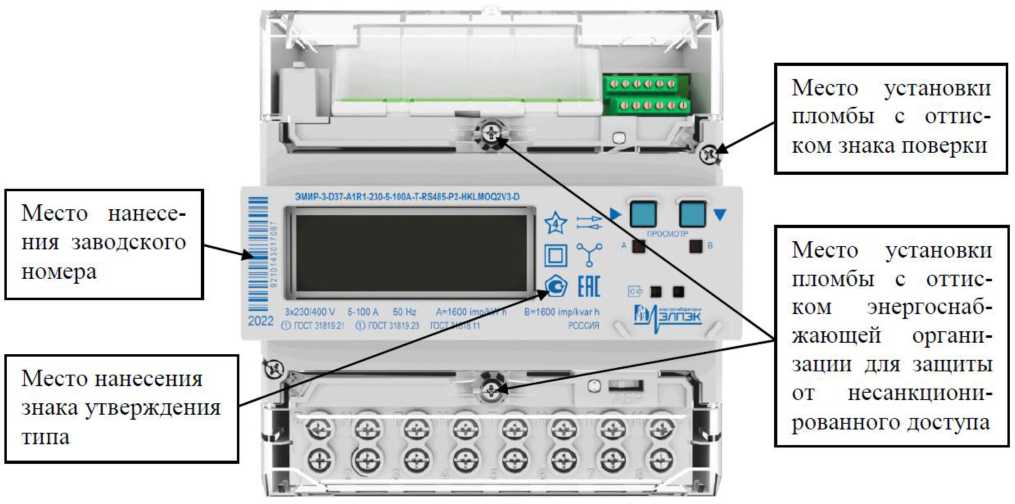

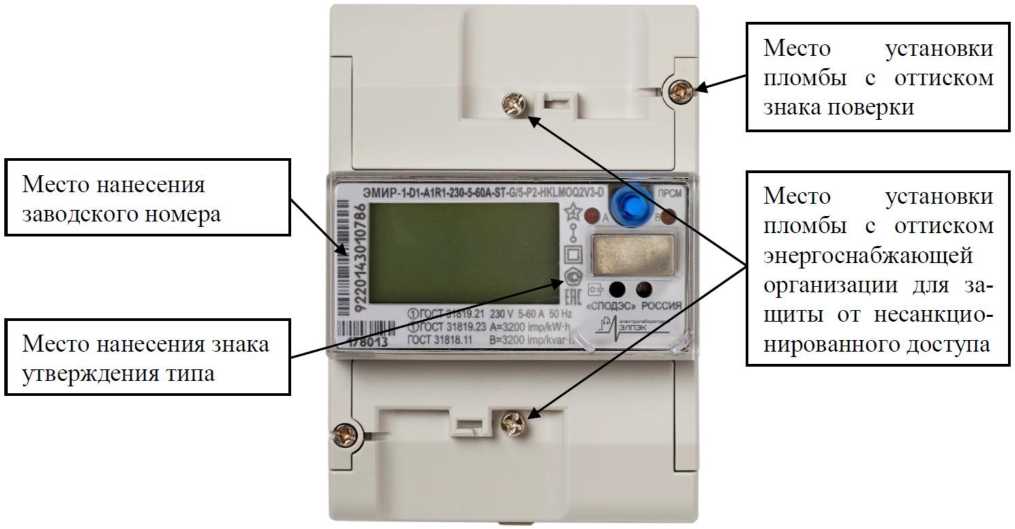

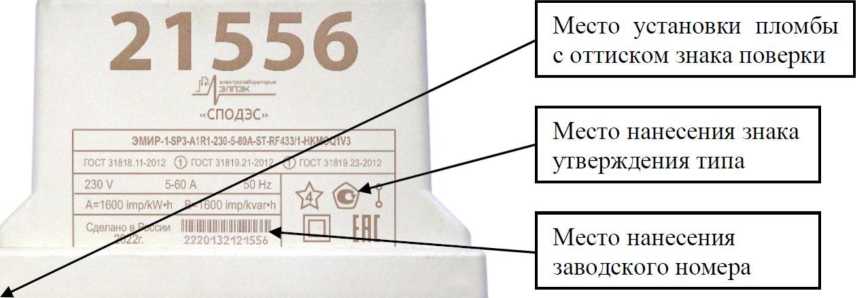

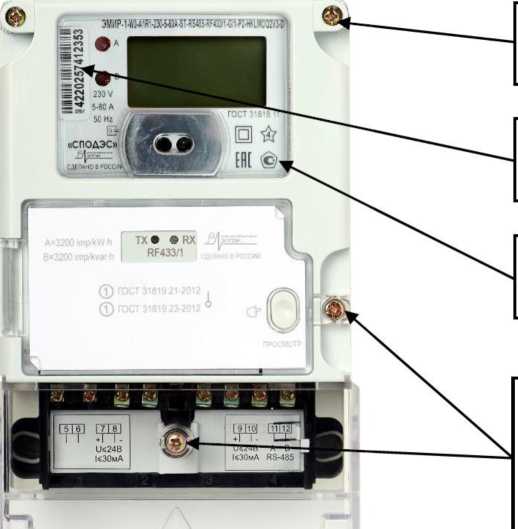

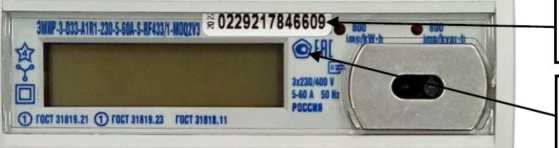

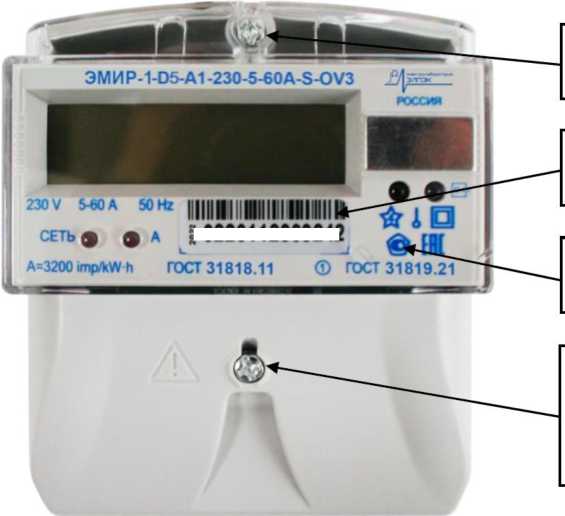

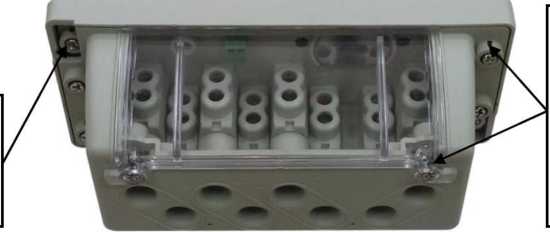

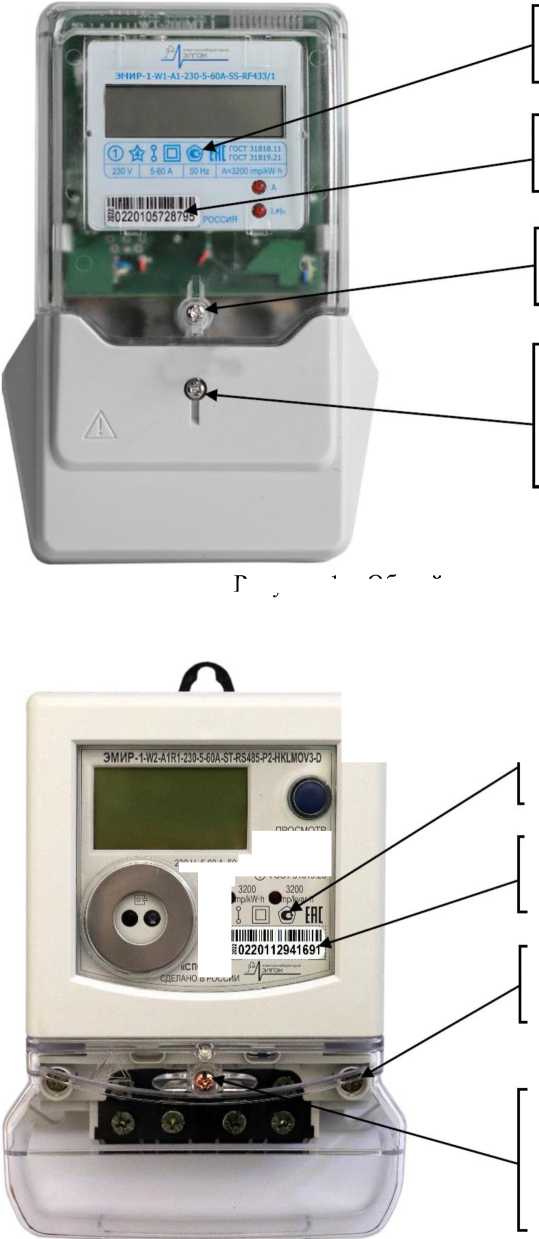

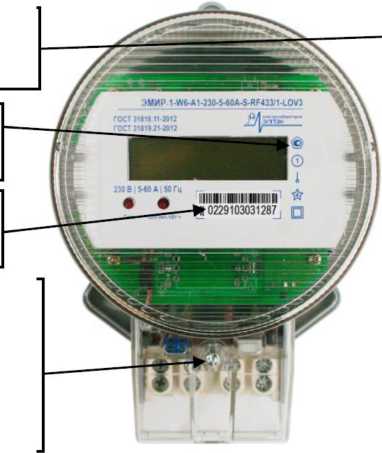

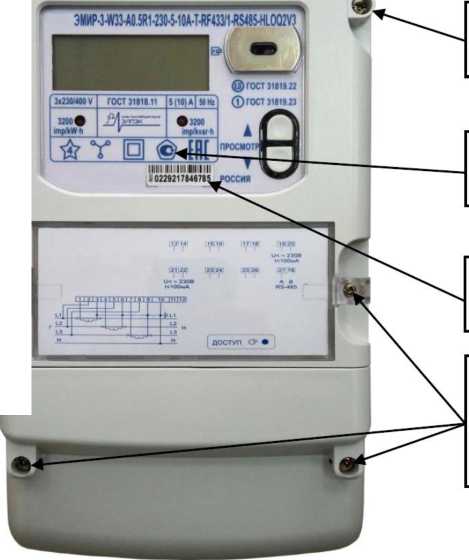

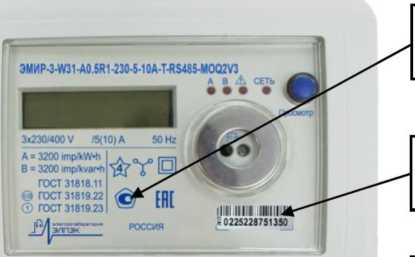

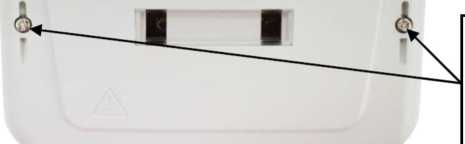

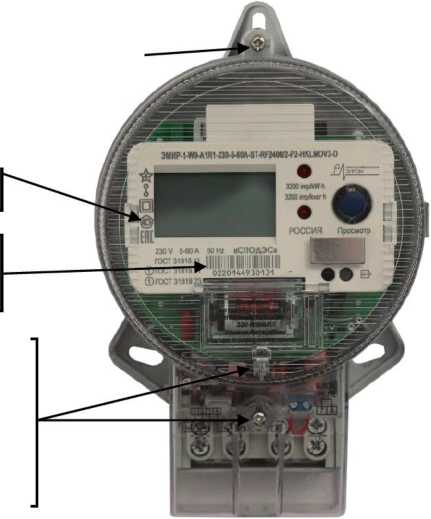

Общий вид счетчиков, с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера приведен на рисунках 1 - 9. Общий вид дистанционного индикаторного устройства приведен на рисунке 10.

<L__ Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место установки пломбы с оттиском знака поверки

Место нанесения знака утверждения типа

Место нанесения заводского номера

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место установки пломбы с оттиском

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

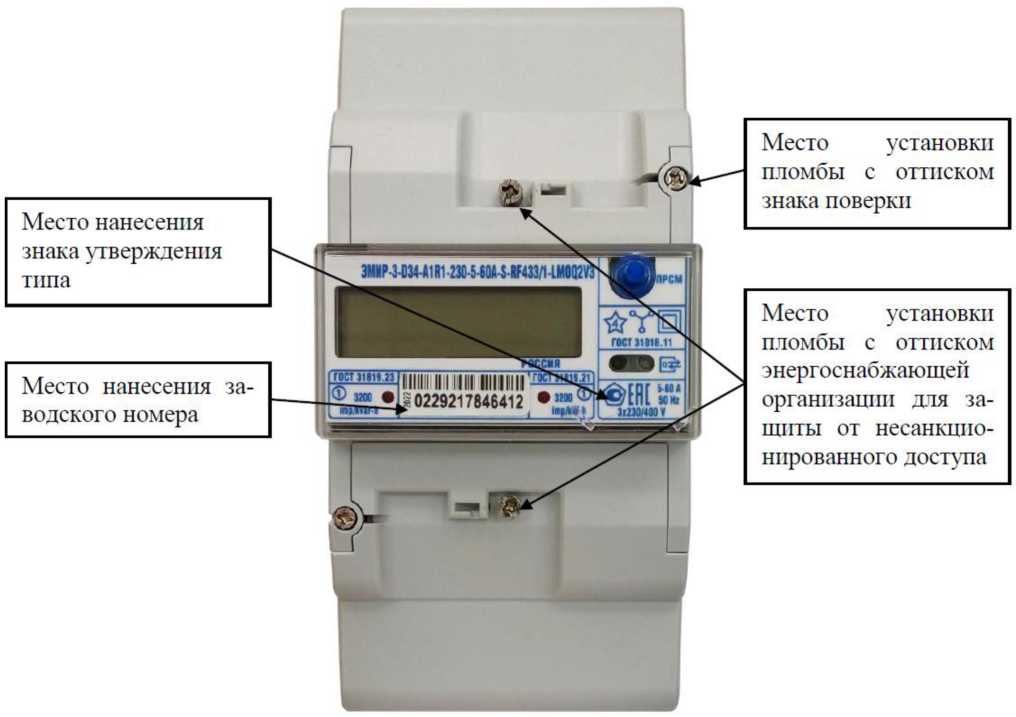

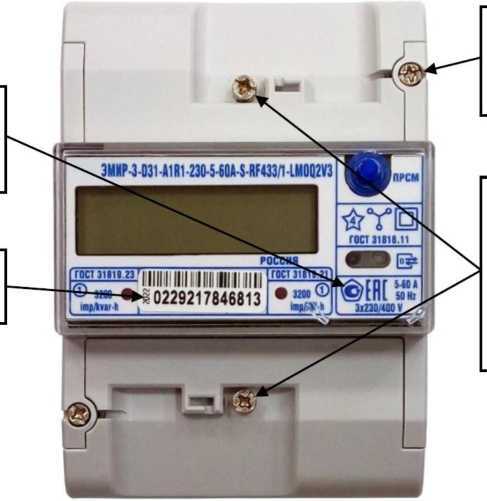

Рисунок 4 - Общий вид счетчика в корпусе типа D31

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском знака поверки

Место нанесения заводского номера

Место нанесения знака

утверждения типа

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

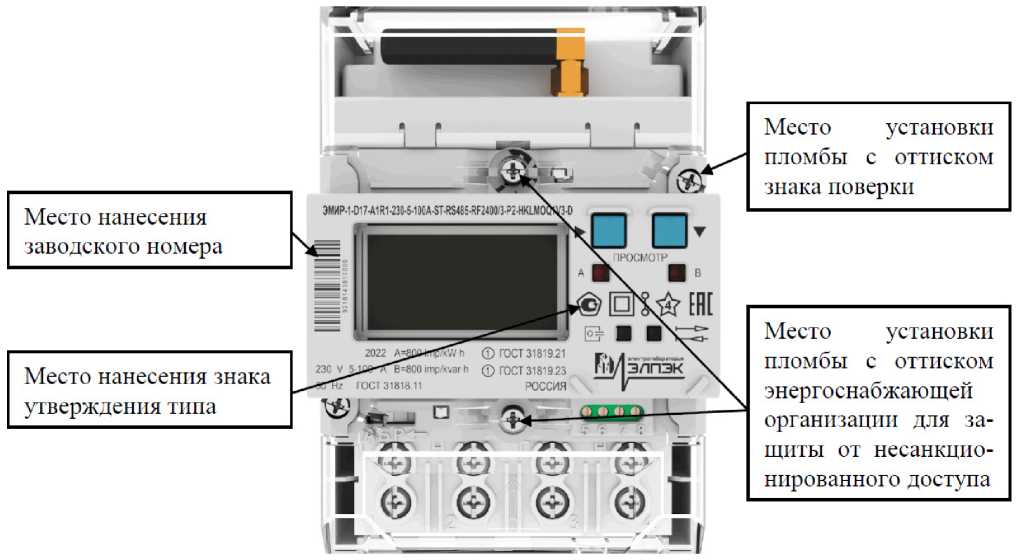

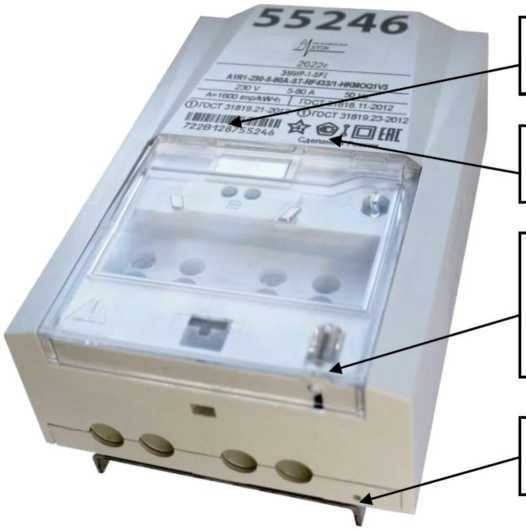

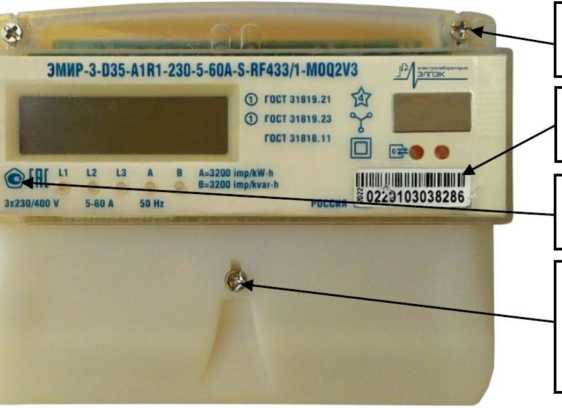

Рисунок 7 - Общий вид счетчика в корпусе типа D35

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

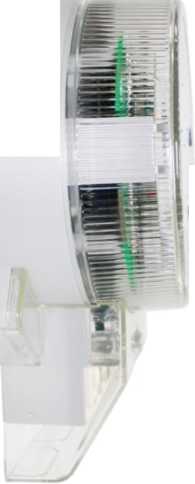

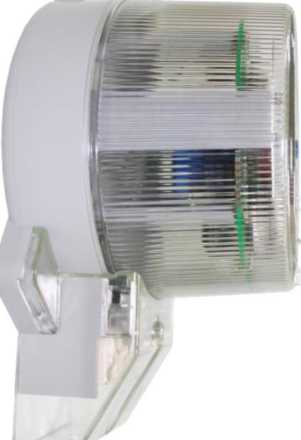

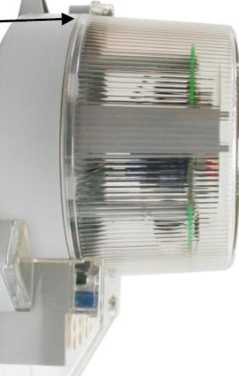

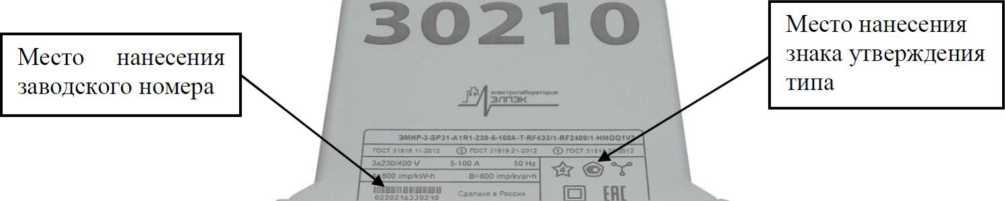

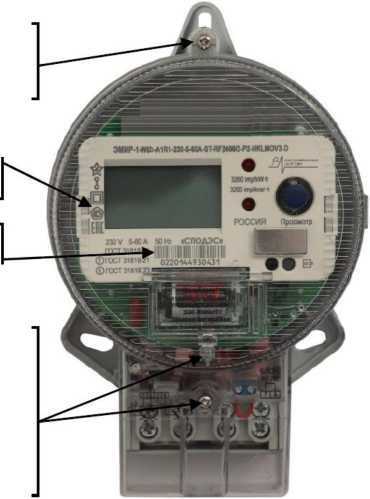

Рисунок 9 - Общий вид счетчика в корпусе типа SP31

00003

1128 S3*

Злвктролмргий

ПОТРЕБЛЕНИЕ           Т4

ППП3QQ пп

■ UUUJLJJ |Цл

_ гг5ЛБ_*

Программное обеспечение

По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 2 - 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения (далее - ПО) счетчиков указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО счетчиков

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MT1	MT2	MT6
Номер версии (идентификационный номер) ПО, не ниже	1.0	1.0	1.0
Цифровой идентификатор ПО	4CB9	4FC5	FD7C
Алгоритм вычисления цифрового идентификатора ПО	CRC	CRC	CRC

Метрологические и технические характеристики Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.22-2012,

ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.

Таблица 2 - Классы точности счетчиков

Символы в условном обозначении	Класс точности при измерении энергии
	активной	реактивной
A1	1	-
A0.5	0,5S	-
A1R1	1	1
A1R2	1	2
A0.5R1	0,5S	1
A0.5R2	0,5S	2
A0.2R1	0,2S	1
A0.2R2	0,2S	2

Максимальные значения стартовых токов счетчиков в зависимости от класса точности и типа включения приведены в таблице 3.

Таблица 3 - Максимальные значения стартовых токов счетчиков

Тип включения счетчика	Класс точности счетчика
	1 по ГОСТ 31819.212012	0,2S по ГОСТ 31819.22 2012	0,5S по ГОСТ 31819.22 2012	1 по ГОСТ 31819.232012	2 по ГОСТ 31819.232012
Непосредственное	0,0025 1б	0,001 1б		0,0025 1б	0,005 1б
Через трансформаторы тока	0,002 1ном	0,001 1ном		0,002 1ном	0,003 1ном

Пределы допускаемых погрешностей при измерении напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности (для счетчиков с символом «М» в условном обозначении) указаны в таблице 4.

Таблица 4 - Пределы допускаемой погрешности измерений параметров электрической энергии

Параметр	Пределы допускаемой погрешности измерений для счетчиков класса точности (при измерении активной энергии): абсолютной Д, относительной 6
	0,2S	0,5S	1
Частота, Гц	±0,05 (Д)	±0,05 (Д)	±0,05 (Д)
Отклонение частоты, Гц	±0,05 (Д)	±0,05 (Д)	±0,05 (Д)
Активная мощность, %	±0,5 (6)	±0,5 (6)	±1 (6)
Реактивная мощность, %	±1 (6)	±1 (6)	±1 (6)
Полная мощность, %	±1 (6)	±1 (6)	±1 (6)
Положительное отклонение напряжения, %	±0,5 (Д)	±0,5 (Д)	±0,5 (Д)
Отрицательное отклонение напряжения, %	±0,5 (Д)	±0,5 (Д)	±0,5 (Д)
Напряжение, %	±0,5 (6)	±0,5 (6)	±1 (6)
Фазный ток, %	±1 (6)	±1 (6)	±1 (6)
Коэффициент мощности, %	±0,4 (6)	±1(6)	±2(6)

Примечание - погрешности измерения нормируются для значений входных сигналов указанных в таблице 5

Метрологические и основные технические характеристики счетчиков указаны в таблицах 5 - 6.

Таблица 5 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное фазное напряжение Uhom, В	57,7; 220; 230
Базовый (1б) или номинальный (IHOm) ток, А	1; 5; 10
Максимальный ток 1макс, А	10; 50; 60; 80; 100
Диапазон входных сигналов при измерении энергии:
- сила тока	от 0,051б (0,01Ihom или 0,021ном) до 1макс
- напряжение	(от 0,75 до 1,2) Uhom
- напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D»	(от 0,55 до 1,3) Uhom
- коэффициент мощности	от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная)
Рабочий диапазон изменения частоты измерительной сети счетчика, Гц	50 ± 7,5
Пределы основной абсолютной погрешности часов за интервал времени 1 сут, c	±0,5
Пределы основной абсолютной погрешности часов за интервал времени 1 сут при отключенном питании счетчика, с	±1

Продолжение таблицы 5

Наименование характеристики	Значение
Пределы дополнительной погрешности часов счетчика за интервал времени 1 сут, на каждый градуc Цельсия, с	±0,15 (но суммарно не более, чем 4 с в диапазоне рабочих температур)
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В: - для счетчиков с символом «М» - для счетчиков с символами «A1R\-xx-xx-xx-xx-xx-xx-Px-\M\\-D» - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-\Mx\Z-D», подключенных к источнику резервного питания	(от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,05 до 1,3) Uhom
Диапазон измерений среднеквадратических значений силы переменного тока, А	от 0,051ном(б) до Тмакс
Диапазон измерений отрицательного отклонения фазного напряжения, % - для счетчиков с символом «М» - для счетчиков с символами «A1R\-xx-xx-xx-xx-xx-xx-Px-\M\x-D» - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-\Mx\Z-D», подключенных к источнику резервного питания	от 0 до 25 от 0 до 45 от 0 до 90
Диапазон измерений положительного отклонения фазного напряжения, % - для счетчиков с символом «М» - для счетчиков с символами «A1R\-xx-xx-xx-xx-xx-xx-Px-\M\x-D» - для счетчиков с символами «AxRx-xx-xx-xx-xx-xx-xx-Px-\Mx\Z-D», подключенных к источнику резервного питания	от 0 до 20 от 0 до 30 от 0 до 30
Диапазон измерений коэффициента мощности	от -1 до 1
Диапазон входных сигналов при измерении мощности: - сила тока - напряжение, для счетчиков с символом «M» - напряжение, для счетчиков с символами «A\R\-xx-xx-xx-xx-xx-xx-Px-\M\\-D» - коэффициент мощности	от 0,051ном(б) до 1макс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная)

Таблица 6 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон значений постоянной счетчика по активной электрической энергии,	от 800 до
имп/(кВт^ч)	10000
Диапазон значений постоянной счетчика по реактивной электрической энергии,	от 800 до
имп./(квар^ч)	10000
Количество десятичных знаков отсчетного устройства, не менее	8
Разрешающая способность счетного механизма отсчетного устройства, кВт^ч, не более	0,01
Полная мощность, потребляемая каждой цепью тока при базовом (номинальном) токе, нормальной температуре и номинальной частоте, В^А, не более	0,3
Полная (активная) мощность, потребляемая каждой цепью напряжения при номинальном значении напряжения, нормальной температуре и номинальной частоте, ВА (Вт), не более	10 (2)
Длительность хранения информации при отключении питания, лет, не менее	35
Срок службы батареи, лет, не менее	16
Число тарифов, не менее	4
Число временных зон, не менее	12
Глубина хранения значений электрической энергии на начало месяца, мес, не
менее:
- для счетчиков с символами «A1», «A0.5»	24
- для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»	36
Глубина хранения значений электрической энергии на начало суток, сут, не ме-
нее:
- для счетчиков с символами «A1», «A0.5»	93
- для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»	128
Глубина хранения значений электрической энергии на начало интервала 30 мин, сут, не менее: - для счетчиков с символами «A1», «A0.5»	93
- для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»	128
Глубина хранения значений электрической энергии, потребленной за интервал 30 мин, сут, не менее: - для счетчиков с символами «A1», «A0.5»	93
- для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»	128

Продолжение таблицы 6

Наименование характеристики	Значение
Интервал усреднения мощности для фиксации профиля нагрузки, мин1)	30
Глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут2), не менее:
- для счетчиков с символами «A1», «A0.5»	93
- для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»	128
Количество записей в журнале событий, не менее: - для счетчиков с символами «A1», «A0.5»	384
- для счетчиков с символами «A1R1», «A1R2», «A0.5R1», «A0.2R1», «A0.5R2», «A0.2R2»	1000
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012, не менее	1
Скорость обмена информацией по интерфейсам, бит/с, не менее	9600
Габаритные размеры (длинахширинахвысота), мм, не более Тип корпуса: - W31	246х169х57
- W32	291x171x88
- W33	266х171х79
- D31	131х91х70
- D33	106х126х72
- D34	190х91х70
- D35	115х144х62
- D37	160х144х71
- SP31	236x190x106
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +70
- температура окружающей среды, °С, для счетчиков с символом «F»	от -45 до +85
- относительная влажность, %	от 30 до 98
- атмосферное давление, кПа	от 70 до 106,7
Масса, кг, не более	2,5
Срок службы счетчика, лет, не менее	35
Средняя наработка на отказ, ч, не менее	350000
1) По требованию заказчика возможна реализация настраиваемого интервала усреднения
мощности из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 мин.
2) Минимальная глубина хранения профиля нагрузки при других значениях интервала усреднения может быть рассчитана по формуле Dmuh = (!тек^зо)/30, где 1тек - текущий интервал усреднения мощности, минут; D30 - глубина хранения профиля нагрузки при интер-
вале усреднения 30 мин, сут.

Знак утверждения типа

наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплект поставки приведен в таблице 7.

Таблица 7 - Комплект поставки счетчиков

Наименование	Обозначение	Количество	Примечание
Счетчик электрической энергии трехфазный многофункциональный	ЭМИР-3	1 шт.	Исполнение соответствует заказу
Пломба свинцовая	-	1 - 3 шт.	В зависимости от типа корпуса
Леска пломбировочная	-	1 - 3 шт.	В зависимости от типа корпуса
Руководство по эксплуатации	МИРТ.411152.191РЭ	1 шт.	В электронном виде
Формуляр	МИРТ.411152.191ФО	1 шт.	В бумажном виде
Дистанционное индикаторное устройство	-	1 шт.	Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП, по согласованию с заказчиком может быть исключено из комплекта поставки
Кронштейн для крепления на опоре ЛЭП	-	1 шт.	Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП
Упаковка	-	1 шт.	Потребительская тара
Технологическое программное обеспечение	-	1 шт.	В электронном виде
Примечание - Последние версии технологического программного обеспечения и документации размещены на официальном сайте элпэк.рф и свободно доступны для загрузки.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Подготовка и порядок работы» руководства по эксплуатации МИРТ.411152.191РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;

ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S;

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

МИРТ.411152.191ТУ Счетчики электрической энергии трехфазные многофункциональные ЭМИР-3. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК»)

ИНН 2635813531

Адрес: 355037, г. Ставрополь, ул. Доваторцев, д. 33А

Телефон: +7 (8652) 22-68-68

E-mail: info@mirtekgroup.ru

Веб-сайт: mirtekgroup.com

Изготовитель

Общество с ограниченной ответственностью «Электролаборатория ЭЛПЭК» (ООО «Электролаборатория ЭЛПЭК»)

ИНН 1661028060

Юридический адрес: 420037, г. Казань, ул. Чапаева, д. 24, кв. 137

Адрес места деятельности: 420037, Республика Татарстан, г. Казань, ул. Ватутина, д. 29.

Телефон: +7 (980) 917-06-89

E-mail: elab_elpek@mail.ru

Веб-сайт: элпэк.рф

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (495) 546-45-01

E-mail: info@rostest.ru

Веб-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» февраля 2024 г. № 562

Лист № 1 Регистрационный № 87405-22                                         Всего листов 20

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии однофазные многофункциональные ЭМИР-1

Назначение средства измерений

Счетчики электрической энергии однофазные многофункциональные ЭМИР-1 (далее -счетчики) предназначены для измерения активной и реактивной (или только активной) электрической энергии прямого и обратного (или только прямого) направления по дифференцированным во времени тарифам в однофазных сетях переменного тока промышленной частоты.

Описание средства измерений

Принцип действия счетчиков основан на аналого-цифровом преобразовании сигналов напряжения и тока в показания электрической энергии.

Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе расположены печатные платы, клеммная колодка, измерительные элементы. Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.

В зависимости от исполнения счетчики могут иметь один измерительный элемент в цепи фазы или два измерительных элемента в цепях фазы и нейтрали. Учет электроэнергии для исполнений с двумя измерительными элементами может производиться по большему значению или только по фазной цепи в зависимости от настроек.

Счетчики имеют в своем составе измерительные элементы - датчики тока (шунты или трансформаторы тока, в зависимости от исполнения), микроконтроллер, энергонезависимую память данных, встроенные часы, позволяющие вести учет электрической энергии по тарифным зонам суток, выполненные по ГОСТ IEC 61038-2011, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки, интерфейсы для подключения к системам автоматизированного учета потребленной электроэнергии. Счетчик имеет в своем составе индикатор функционирования (отдельный «Сеть», либо совмещенный с оптическим испытательным выходным устройством). Счетчик может иметь в своем составе индикатор обратного направления тока в измерительной цепи «Реверс», индикатор неравенства токов в фазной цепи тока и цепи тока нейтрали «Il#In», кнопку для ручного переключения режимов индикации «Просмотр».

В составе счетчиков, предназначенных для установки в щиток или на DIN-рейку, также присутствует жидкокристаллический индикатор (далее - ЖКИ).

В состав счетчиков могут входить дополнительные устройства: оптический порт (по ГОСТ IEC 61107-2011), отдельные гальванически развязанные от сети дискретные выходы, отдельные гальванически развязанные от сети дискретные входы.

Степень защиты от пыли и влаги по ГОСТ 14254-2015 - IP51, IP54, IP64.

Счетчики, в зависимости от исполнения, могут иметь один или несколько интерфейсов удаленного доступа.

Структура обозначения возможных исполнений счетчика приведена ниже.

Структура условного обозначения

ЭМИР-1 -ХХХ-ХХХХ-ХХХ-ХХ-ХХХ-ХХ-ХХХХХ-ХХХХХ-ХХ-ХХХХХХ- Х - Х Ф Тип счетчика ф Тип корпуса

W1 - для установки на щиток, модификация 1

W2 - для установки на щиток, модификация 2

W3 - для установки на щиток, модификация 3

W6 - для установки на щиток, модификация 6

W6b - для установки на щиток, модификация 6b

W9 - для установки на щиток, модификация 9

D1 - для установки на DIN-рейку, модификация 1

D4 - для установки на DIN-рейку, модификация 4

D5 - для установки на DIN-рейку, модификация 5

D17 - для установки на DIN-рейку, модификация 17

SP1 - для установки на опору ЛЭП, модификация 1

SP2 - для установки на опору ЛЭП, модификация 2

SP3 - для установки на опору ЛЭП, модификация 3 ф Класс точности

A1 - класс точности 1 по ГОСТ 31819.21

A1R1 - класс точности 1 по ГОСТ 31819.21 и класс точности 1 по ГОСТ 31819.23

A1R2 - класс точности 1 по ГОСТ 31819.21 и класс точности 2 по ГОСТ 31819.23 ф Номинальное напряжение

220 - 220 В

230 - 230 В Ф Базовый ток

5 - 5 А

10 - 10 А

(б) Максимальный ток

50А - 50 А

60А - 60 А

80А - 80 А

100А - 100 А

Ф Количество и тип измерительных элементов

S - один шунт в фазной цепи тока

SS - два шунта в фазной цепи тока и цепи тока нейтрали

ST - шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали

TT - два трансформатора тока в фазной цепи тока и в цепи тока нейтрали

• (8) Основной интерфейс

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса

• (9) Дополнительные интерфейсы

CAN - интерфейс CAN

RS232 - интерфейс RS-232

RS485 - интерфейс RS-485

RF433/n - радиоинтерфейс 433 МГц, где n - номер модификации модуля интерфейса RF868/n - радиоинтерфейс 868 МГц, где n - номер модификации модуля интерфейса RF2400/n - радиоинтерфейс 2400 МГц, где n - номер модификации модуля интерфейса PF/n - PLC-модем с FSK-модуляцией, где n - номер модификации модуля интерфейса PO/n - PLC-модем с OFDM-модуляцией, где n - номер модификации модуля интерфейса G/n - радиоинтерфейс GSM/GPRS, где n - номер модификации модуля интерфейса E/n - интерфейс Ethernet, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFWF/n - радиоинтерфейс WiFi, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

RFLT/n - радиоинтерфейс LTE, где n - номер модификации модуля интерфейса (для модификации 1 номер допускается не указывать)

MOD - универсальный интерфейс для подключения сменного модуля связи

(Нет символа) - интерфейс отсутствует

(Л) Поддерживаемые протоколы передачи данных

(Нет символа) - протокол «МИРТЕК»

P1 - протокол DLMS/COSEM/СПОДЭС/ГОСТ Р 58940

P2 - протоколы «МИРТЕК» и DLMS/COSEM/СПОДЭС/ГОСТ Р 58940

(Л) Дополнительные функции

H - датчик магнитного поля

In - дискретный вход, где n - количество входов

K - реле управления нагрузкой в цепи тока

L - подсветка индикатора

M - измерение параметров качества электрической энергии

O - оптопорт

Qn - дискретный выход, где n - количество выходов

R - защита от выкручивания винтов кожуха

U - защита целостности корпуса

Vn - электронная пломба, где n - номер модификации электронных пломб

Y - защита от замены деталей корпуса

Z/n - резервный источник питания, где n - номер модификации источника питания (для модификации 1 номер допускается не указывать)

(Нет символа) - дополнительные функции отсутствуют

(Q) Количество направлений учета электроэнергии

(Нет символа) - измерение электроэнергии в одном направлении (по модулю)

D - измерение электроэнергии в двух направлениях

(Q) Условия эксплуатации

(Нет символа) - температура окружающей среды от минус 40 до плюс 70 °С

F - температура окружающей среды от минус 45 до плюс 85 °С

Перечни номеров, обозначающих модификации поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций, могут быть расширены производителем. Описание модификаций поддерживаемых протоколов передачи данных, модулей интерфейсов и дополнительных функций приведено в эксплуатационной документации и на сайте производителя. Дополнительные номера поддерживаемых протоколов передачи данных, модификаций модулей интерфейсов и дополнительных функций могут быть введены только для функциональности, не влияющей на метрологические характеристики счетчика.

В счетчиках в корпусах SP1, SP2, SP3 для считывания информации используется дистанционное индикаторное устройство. При этом один из интерфейсов данных счетчиков используется в качестве канала связи с дистанционным индикаторным устройством.

Счетчики, у которых в условном обозначении присутствует символ «K», оснащены встроенным контактором и дополнительно позволяют:

• -  организовать отпуск потребителю предварительно оплаченного количества электроэнергии (с отключением нагрузки при его превышении и подключением нагрузки после внесения оплаты);

• - отключать нагрузку при превышении потребляемой мощности выше установленных лимитов;

• - подключать нагрузку при уменьшении потребляемой мощности ниже установленных лимитов.

Коммутация встроенного контактора при подключении нагрузки происходит после подачи соответствующей команды по интерфейсу и нажатии на кнопку, расположенную на лицевой панели счетчика (по умолчанию), или только после подачи команды по интерфейсу (опционально).

Зажимы для подсоединения счетчиков к сети, телеметрического выхода, интерфейсов, дискретных входов и выходов закрываются пластмассовой крышкой.

Счетчики, у которых в условном обозначении присутствует символ «Z», имеют вход для подключения внешнего резервного источника питания для снятия показаний счетчика при отсутствии основного питания.

Счетчики, у которых в условном обозначении присутствует символ «V», имеют встроенные элементы для контроля вскрытия клеммной крышки и корпуса счетчика. Время и дата вскрытия фиксируются в журнале событий. Благодаря встроенному элементу питания, фиксация в журнале событий производится как при поданном сетевом напряжении, так и при его отсутствии.

Счетчик ведет учет электрической энергии по действующим тарифам в соответствии с месячными программами смены тарифных зон (количество месячных программ - до 12, количество тарифных зон в сутках - до 48). Месячная программа может содержать суточные графики тарификации рабочих, субботних, воскресных и специальных дней. Количество специальных дней (праздничные и перенесенные дни) - до 45. Для специальных дней могут быть заданы признаки рабочей, субботней, воскресной или специальной тарифной программы.

Счетчик содержит в энергонезависимой памяти две тарифных программы -действующую и резервную. Резервная тарифная программа вводится в действие с определенной даты, которая передается отдельной командой по интерфейсу.

Счетчики обеспечивают учет:

• - профиля мощности, усредненной на интервале 30 минут (или настраиваемом из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 минут);

• - количества электрической энергии нарастающим итогом суммарно и раздельно по действующим тарифам на начало интервала 30 или 60 минут (только при установленном интервале усреднения мощности 30 или 60 минут);

• - количества электрической энергии, потребленной за интервал 30 минут (только при установленном интервале усреднения мощности 30 минут).

Учет электрической энергии счетчиками производится по модулю, независимо от направления или с учетом направления (счетчики с символом «D» в условном обозначении).

Счетчики, у которых в условном обозначении присутствует символ «M», дополнительно обеспечивают измерение следующих параметров:

• - фазного напряжения;

• - положительного и отрицательного отклонения напряжения (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

• - фазного тока;

• - тока нейтрали (только счетчики с символами «SS», «ST» и «TT» в условном обозначении);

• - разности фазного тока и тока нейтрали (только счетчики с символами «SS», «ST» и «TT» в условном обозначении);

• - частоты сети;

• - отклонения частоты (по ГОСТ 32144-2013, ГОСТ 30804.4.30-2013, класс S);

• - активной мощности;

• - реактивной мощности (только счетчики с символами «R1» и «R2» в условном обозначении);

• - полной мощности (только счетчики с символами «R1» и «R2» в условном обозначении);

• - коэффициента мощности.

Счетчики обеспечивают возможность задания по интерфейсу следующих параметров:

• - адреса счетчика (от 1 до 65000);

• - текущего времени и даты;

• - величины суточной коррекции хода часов;

• - разрешения перехода на летнее/зимнее время (переход на летнее время осуществляется в 2:00 в последнее воскресенье марта, переход на зимнее время осуществляется в 3:00 в последнее воскресенье октября);

• - 48 зон суточного графика тарификации для каждого типа дня для 12 месяцев;

- до 45 специальных дней (дни, в которые тарификация отличается от общего правила);

- пароля для доступа по интерфейсу (от 0 до 4294967295).

Счетчик обеспечивает фиксацию в журналах событий перезагрузок, самодиагностики, попыток несанкционированного доступа, переходов на летнее или зимнее время, изменения конфигурации, изменения данных, изменения времени и даты, включений или отключений питания, выходов параметров качества электрической энергии за заданные пределы, значений положительного и отрицательного отклонений напряжения, количества отключений встроенного контактора, аварийных ситуаций.

Обмен информацией с внешними устройствами обработки данных осуществляется по имеющимся интерфейсам, в зависимости от исполнения.

Обслуживание счетчиков производится с помощью технологического программного обеспечения.

В случае выхода ЖКИ счетчика из строя информацию можно считать по имеющимся интерфейсам, в зависимости от исполнения, с помощью технологического программного обеспечения.

Знак поверки наносится на счетчик.

Заводской номер, идентифицирующий каждый экземпляр средства измерений, состоит из цифр и (или) букв латинского алфавита и наносится в виде наклейки, или лазерным принтом, или иным способом на лицевой панели счетчика.

Общий вид счетчиков, с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера приведен на рисунках 1 - 13. Общий вид дистанционного индикаторного устройства приведен на рисунке 14.

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место установки пломбы с оттиском знака поверки

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место установки пломбы с оттиском знака поверки

Место нанесения заводского номера

Место нанесения знака утверждения типа

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

3MMP-1-O1-A1R1-23tM0A-ST-l'5-P2-HKLMOQ2V3-O

I

Место установки пломбы с оттиском энергоснабжающей организации для защиты от несанкционированного доступа

Место установки пломбы с оттиском знака поверки

Место нанесения заводского номера

Место нанесения знака утверждения типа

Рисунок 7 - Общий вид счетчика в корпусе типа D1

Место нанесения заводского номера

Место

установки

энергоснаожающен

нпрованного доступа

пломбы с оттиском

организации для зашиты от несанкцпо-

3MMP-1-OM1R1-230-^60A-3T-<W2-HKLM1

'О

со И

’

о ■                   I

230 ;

31819.23 А=32 ^8073 ГОСТ 31818' В-

Место установки пломбы с оттиском знака поверки

Место нанесения знака утверждения типа

Рисунок 8 - Общий вид счетчика в корпусе типа D4

Программное обеспечение

По своей структуре ПО разделено на метрологически значимую и метрологически незначимую части, имеет контрольную сумму метрологически значимой части и записывается в устройство на стадии его производства.

Влияние программного продукта на точность показаний счетчиков находится в границах, обеспечивающих метрологические характеристики, указанные в таблицах 2 - 6. Диапазон представления, длительность хранения и дискретность результатов измерений соответствуют нормированной точности счетчика.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Идентификационные данные программного обеспечения (далее - ПО) счетчиков указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО счетчиков

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	MT2	MT3	MT4
Номер версии (идентификационный номер) ПО, не ниже	1.0	1.0	1.0
Цифровой идентификатор ПО	254A	3AC6	54AD
Алгоритм вычисления цифрового идентификатора ПО	CRC	CRC	CRC

Метрологические и технические характеристики

Классы точности по ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, в зависимости от исполнения, указаны в таблице 2.

Таблица 2 - Классы точности счетчиков

Символы в условном обозначении	Класс точности при измерении энергии
	активной	реактивной
A1	1	—
A1R1	1	1
A1R2	1	2

Максимальные значения стартовых токов счетчиков в зависимости от класса точности приведены в таблице 3.

Таблица 3 - Максимальные значения стартовых токов счетчиков

	Класс точности счетчика
	1 по ГОСТ 31819.21-2012	1 по ГОСТ 31819.23-2012	2 по ГОСТ 31819.23-2012
Стартовый ток	0,0025 1б	0,0025 1б	0,005 1б

Пределы допускаемых погрешностей при измерении напряжения, положительного и отрицательного отклонения напряжения, тока, частоты, отклонения частоты, мощности, коэффициента мощности (для счетчиков с символом «М» в условном обозначении) указаны в таблице 4.

Таблица 4 - Пределы допускаемой погрешности измерений параметров электрической энергии

Параметр	Пределы допускаемой погрешности измерений: абсолютной Д, относительной 6
Частота, Гц	±0,05 (Д)
Отклонение частоты, Гц	±0,05 (Д)
Активная мощность, % - в диапазоне 0,051б < I < 0,11б - в диапазоне 0,11б < I < Мкс	±1,5 (6) ±1 (6)
Реактивная мощность, % - в диапазоне 0,051б < I < 0,11б - в диапазоне 0,11б < I < Мкс	±1,5 (6) ±1 (6)
Полная мощность, % - в диапазоне 0,05I6 < I < 0,1I6 - в диапазоне 0,116 < I < Мкс	±1,5 (6) ±1 (6)
Положительное отклонение напряжения, %	±0,5 (Д)
Отрицательное отклонение напряжения, %	±0,5 (Д)
Напряжение, %	±1 (6)
Фазный ток, % - в диапазоне 0,05I6 < I < 0,Иб - в диапазоне 0,116 < I < Мкс	±1,5 (6) ±1 (6)
Ток нейтрали, % - в диапазоне 0,05I6 < I < 0,Иб - в диапазоне 0,116 < I < Мкс	±1,5 (6) ±1 (6)
Коэффициент мощности, %	±2 (6)
Примечание - погрешности измерения нормируются для значений входных сигналов, указанных в таблице 5

Метрологические и основные технические характеристики счетчиков указаны в таблицах 5 - 6.

Таблица 5 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное фазное напряжение Uhom, В	220;230
Базовый ток I6, А	5; 10
Максимальный ток Мкс, А	50; 60; 80; 100
Диапазон входных сигналов при измерении энергии: - сила тока - напряжение - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xMxx-D» - коэффициент мощности	от 0,05I6 до Мкс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная)

Продолжение таблицы 5

Наименование характеристики	Значение
Рабочий диапазон изменения частоты измерительной сети счетчика, Гц	50 ± 7,5
Пределы основной абсолютной погрешности часов за интервал времени 1 сут, с	±0,5
Пределы основной абсолютной погрешности часов за интервал времени 1 сут при отключенном питании счетчика, с	±1
Пределы дополнительной погрешности часов счетчика за интервал времени 1 сут, на каждый градус Цельсия, с	±0,15 (но суммарно не более, чем 4 с в диапазоне рабочих температур)
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока, В: - для счетчиков с символом «М» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-хМхх-D» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xМxxZ-D», подключенных к источнику резервного питания	(от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom (от 0,05 до 1,3) Uhom
Диапазон измерений среднеквадратических значений силы переменного тока, А	от 0,051б до 1макс
Диапазон измерений отрицательного отклонения фазного напряжения, % - для счетчиков с символом «М» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-хМхх-D» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xМxxZ-D», подключенных к источнику резервного питания	от 0 до 25 от 0 до 45 от 0 до 90
Диапазон измерений положительного отклонения фазного напряжения, % - для счетчиков с символом «М» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-хМхх-D» - для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xМxxZ-D», подключенных к источнику резервного питания	от 0 до 20 от 0 до 30 от 0 до 30
Диапазон измерений коэффициента мощности	от -1 до 1
Диапазон входных сигналов при измерении мощности: - сила тока - напряжение, для счетчиков с символом «М» - напряжение, для счетчиков с символами «A1Rx-xx-xx-xx-xx-xx-xx-Px-xМxx-D» - коэффициент мощности	от 0,051б до 1макс (от 0,75 до 1,2) Uhom (от 0,55 до 1,3) Uhom от 0,8 (емкостная) до 1,0 от 1,0 до 0,5 (индуктивная)

Таблица 6 - Основные технические характеристики

Наименование характеристики	Значение
Диапазон значений постоянной счетчика по активной электрической энергии, имп/(кВт^ч)	от 800 до 10000
Диапазон значений постоянной счетчика по реактивной электрической энергии, имп/(квар^ч)	от 800 до 10000
Количество десятичных знаков отсчетного устройства, не менее	8
Разрешающая способность счетного механизма отсчетного устройства, кВт^ч, не более	0,01
Полная мощность, потребляемая каждой цепью тока при базовом токе, ВА, не более	0,3
Полная (активная) мощность, потребляемая каждой цепью напряжения, при номинальном значении напряжения, В •А (Вт), не более	10 (2)
Длительность хранения информации при отключении питания, лет, не	35
менее
Срок службы батареи, лет, не менее	16
Число тарифов, не менее	4
Число временных зон, не менее	12
Глубина хранения значений электрической энергии на начало месяца,
мес, не менее:
- для счетчиков с символом «A1»	24
- для счетчиков с символами «A1R1», «A1R2»	36
Глубина хранения значений электрической энергии на начало суток, сут, не менее: - для счетчиков с символом «A1»	93
- для счетчиков с символами «A1R1», «A1R2»	128
Глубина хранения значений электрической энергии на начало интервала 30 мин, сут, не менее: - для счетчиков с символом «A1»	93
- для счетчиков с символами «A1R1», «A1R2»	128
Глубина хранения значений электрической энергии, потребленной за интервал 30 мин, сут, не менее: - для счетчиков с символом «A1»	93
- для счетчиков с символами «A1R1», «A1R2»	128
Интервал усреднения мощности для фиксации профиля нагрузки, мин1)	30
Глубина хранения профиля нагрузки при интервале усреднения 30 мин, сут2), не менее:
- для счетчиков с символом «A1»	93
- для счетчиков с символами «A1R1», «A1R2»	128
Количество записей в журнале событий, не менее: - для счетчиков с символом «A1»	384
- для счетчиков с символами «A1R1», «A1R2»	1000

Продолжение таблицы 6

Наименование характеристики	Значение
Количество оптических испытательных выходов с параметрами по ГОСТ 31818.11-2012, не менее	1
Скорость обмена информацией по интерфейсам, бит/с, не менее	9600
Габаритные размеры (длинахширинахвысота), мм, не более Тип корпуса: - W1	196х121х60
- W2	182х125х55
- W3	201х118х74
- W6	209х128х104
- W6b	209х128х110
- W9	209х128х76
- D1	130х90х69
- D4	160х90х69
- D5	110х89х61
- D17	130х90х71
- SP1	240х165х77
- SP2	160х110х65
- SP3	180x165x77
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +70
- температура окружающей среды, °С, для счетчиков с символом «F»	от -45 до +85
- относительная влажность, %	от 30 до 98
- атмосферное давление, кПа	от 70 до 106,7
Масса, кг, не более	1,5
Срок службы счетчика, лет, не менее	35
Средняя наработка на отказ, ч, не менее	350000
1) По требованию заказчика возможна реализация настраиваемого мощности из ряда: 1, 2, 3, 4, 5, 6, 10, 12, 15, 20, 30, 60 мин.	интервала усреднения
2) Минимальная глубина хранения профиля нагрузки при других значениях интервала усреднения может быть рассчитана по формуле Dmuh = (1те^зо)/30, где 1тек - текущий интервал усреднения мощности, мин; D30 - глубина хранения профиля нагрузки при интервале усред-
нения 30 мин, сут.

Знак утверждения типа

наносится на панель счетчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений Комплектность средства измерений приведена в таблице 7.

Таблица 7 - Комплектность средства измерений

Наименование	Обозначение	Количество	Примечание
Счетчик электрической энергии однофазный многофункциональный	ЭМИР-1	1 шт.	Исполнение соответствует заказу
Пломба свинцовая	-	1 - 3 шт.	В зависимости от типа корпуса
Леска пломбировочная	-	1 - 3 шт.	В зависимости от типа корпуса
Руководство по эксплуатации	МИРТ.411152.190РЭ	1 шт.	В электронном виде
Формуляр	МИРТ.411152.190ФО	1 шт.	В бумажном виде
Дистанционное индикаторное устройство	-	1 шт.	Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП, по согласованию с заказчиком может быть исключено из комплекта поставки
Кронштейн для крепления на опоре ЛЭП	-	1 шт.	Поставляется только со счетчиками в корпусных исполнениях для установки на опору ЛЭП
Упаковка	-	1 шт.	Потребительская тара
Технологическое программное обеспечение	-	1 шт.	В электронном виде по отдельному заказу
Примечание - Последние версии технологического программного обеспечения и документации размещены на официальном сайте элпэк.рф и свободно доступны для загрузки.

Сведения о методиках (методах) измерений

приведены в разделе 3 «Подготовка и порядок работы» руководства по эксплуатации МИРТ.411152.190РЭ.

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ 31818.11-2012 Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии;

ГОСТ 31819.21-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2;

ГОСТ 31819.23-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счетчики реактивной энергии;

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;

Приказ Росстандарта от 23 июля 2021 г. №1436 «Об утверждении государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

МИРТ.411152.190ТУ Счетчики электрической энергии однофазные многофункциональные ЭМИР-1. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «МИРТЕК» (ООО «МИРТЕК») ИНН 2635813531

Адрес: 355037, г. Ставрополь, ул. Доваторцев, д. 33А Телефон: +7 (8652) 22-68-68

E-mail: info@mirtekgroup.ru Веб-сайт: mirtekgroup.com

Изготовитель

Общество с ограниченной ответственностью «Электролаборатория ЭЛПЭК» (ООО «Электролаборатория ЭЛПЭК»)

ИНН 1661028060

Юридический адрес: 420037, г. Казань, ул. Чапаева, д. 24, кв. 137

Адрес места деятельности: 420037, Республика Татарстан, г. Казань, ул. Ватутина, д. 29 Телефон: +7 (980) 917-06-89

E-mail: elab_elpek@mail.ru Веб-сайт: элпэк.рф

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00 Факс: +7 (495) 546-45-01

E-mail: info@rostest.ru

Веб-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» февраля 2024 г. № 562

Лист № 1 Регистрационный № 59531-14                                            Всего листов 9

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности ОАО «ГТ Энерго» на объекте Ревдинская ГТ ТЭЦ

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности АИИС КУЭ ОАО «ГТ Энерго» на объекте Ревдинская ГТ ТЭЦ (далее АИИС КУЭ) предназначена для измерений активной и реактивной электрической энергии и мощности в точках измерения ОАО «ГТ Энерго» на объекте Ревдинская ГТ ТЭЦ, сбора, хранения и обработки полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, многоуровневую систему с централизованным управлением и распределением функций измерения.

АИИС КУЭ решает следующие функции:

- автоматические измерения 30-минутных приращений активной и реактивной электроэнергии и средних на 30-минутных интервалах значений активной и реактивной мощности;

- периодически (1 раз в 30 мин) и/или по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений электрической энергии с заданной дискретностью учета (30 мин);

- хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;

- передача результатов измерений в центры сбора и обработки информации (ЦСОИ) смежных субъектов оптового рынка;

- предоставление, по запросу, контрольного доступа к результатам измерений, данных о состоянии объектов и средств измерений со стороны сервера организаций - смежных участников оптового рынка электроэнергии;

• - обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.п.);

• - диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;

• - конфигурирование и настройка параметров АИИС КУЭ;

• - ведение системы единого времени в АИИС КУЭ (коррекция времени), соподчинённой национальной шкале времени.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - информационно-измерительный комплекс (ИИК), включающий в себя трансформаторы тока (ТТ) по ГОСТ 7746-2001, трансформаторы напряжения (ТН) по ГОСТ 1983-2001, счетчики активной и реактивной электрической энергии по ГОСТ 31819.22-2012 для активной электрической энергии и по ГОСТ 31819.21-2012 для реактивной электрической энергии, установленные на объекте, вторичные электрические цепи, технические средства каналов передачи данных.

• 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), который включает в себя УСПД RTU-325L из состава комплекса аппаратно-программных средств для учета электроэнергии на основе RTU-325L (№ 37288-08 в Государственном реестре средств измерений), автоматизированного рабочего места (АРМ), технические средства приема-передачи данных, устройства синхронизации системного времени УССВ-2, технические средства обеспечения питания технологического оборудования.

• 3- й уровень - информационно-вычислительный комплекс (ИВК), который включает в себя сервер сбора, обработки и хранения данных ОАО «ГТ Энерго», с установленным программным обеспечением из состава «Комплекса измерительно-вычислительного для учета электрической энергии АльфаЦЕНТР» (№ 44595-10 в Государственном реестре средств измерений), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, а также совокупность аппаратных, каналообразующих и программных средств, выполняющих сбор информации с нижних уровней, ее обработку и хранение.

АИИС КУЭ решает следующие задачи:

• - измерение 30-минутных приращений активной и реактивной электроэнергии;

• - периодический (1 раз в 30 мин) и/или по запросу автоматический сбор привязанных к единому календарному времени результатов измерений приращений электроэнергии с заданной дискретностью учета (30 мин);

• - хранение результатов измерений в специализированной базе данных, отвечающей требованию повышенной защищенности от потери информации (резервирование баз данных) и от несанкционированного доступа;

• - передача результатов измерений в организации-участники оптового рынка электроэнергии;

• - обеспечение защиты оборудования, программного обеспечения и данных от несанкционированного доступа на физическом и программном уровне (установка паролей и т.п.);

• - диагностика и мониторинг функционирования технических и программных средств АИИС КУЭ;

• - конфигурирование и настройка параметров АИИС КУЭ;

• - ведение системы единого времени в АИИС КУЭ (коррекция времени);

• - передача журналов событий счетчиков.

Принцип действия:

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике электрической энергии мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика электрической энергии вычисляются мгновенные значения активной и полной электрической мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной электрической мощности.

Измерительная информация на выходе счетчика без учета коэффициента трансформации представляется как:

- активная и реактивная электрическая энергия как интеграл от средней за период 0,02 с активной и реактивной мощности, соответственно, вычисляемых для интервалов времени 30 мин;

- средняя на интервале времени 30 мин активная (реактивная) электрическая мощность.

Цифровой сигнал с выходов счетчиков электрической энергии поступает на входы УСПД. По запросу или в автоматическом режиме информация с УСПД направляется в ИВК ОАО «ГТ Энерго».

В процессе работы счетчика постоянно ведется контроль событий, которые по мере их возникновения записываются в журналы событий. Данные сохраняются в энергонезависимой памяти счетчика на глубину не менее 35 суток.

УСПД в соответствии с параметрами конфигурации раз в 30 мин считывает данные коммерческого учета электроэнергии и журналы событий счетчиков, подключенных к УСПД.

Считанные данные результатов измерений в УСПД приводятся к реальным значениям с учетом коэффициентов трансформации ТТ и ТН и заносятся в базу данных, по описанию групп учета формируются учетные данные группы и архивируются в БД. Так же в базу данных УСПД заносятся журналы событий счетчиков.

В результате функционирования УСПД производится сбор данных со всех ИИК путем последовательного опроса всех счетчиков. В процессе своего функционирования УСПД непрерывно ведет журнал событий с указанием даты и времени возникновения событий.

Результаты измерений, журналы событий счетчиков и УСПД хранятся в энергонезависимой памяти УСПД не менее 35 суток.

УСПД автоматически, в заданные интервалы времени с периодичностью 30 мин, по запросу передает информацию на сервер ОАО «ГТ Энерго». После получения информации результаты измерений приращений активной и реактивной электроэнергии и записи журналов событий счетчиков и УСПД заносятся в базу данных сервера (записываются на жесткий диск сервера).

Все виды коммерческой, технической и служебной информации привязаны к единому календарному времени.

Измерение интервалов времени в АИИС КУЭ происходит автоматически внутренними часами счетчиков и УСПД.

Синхронизация показаний часов УСПД осуществляется по сигналам единого времени от спутников глобальной системы позиционирования (GPS), принимаемым от устройства синхронизации системного времени (УССВ). От УССВ синхронизируются внутренние часы УСПД. Контроль показаний часов УСПД осуществляется с периодичностью 1 с, синхронизация показаний часов осуществляется при расхождении показаний часов УССВ и УСПД на величину более 1 с.

СОЕВ выполняет законченную функцию измерения интервалов времени, имеет нормированные метрологические характеристики. Ход часов компонентов системы за сутки не превышает +5 с/сут с учетом задержки в линиях связи.

На уровне ИВК синхронизация показаний часов сервера сбора данных осуществляется по сигналам единого времени от спутников глобальной системы позиционирования (GPS), принимаемым от устройства синхронизации системного времени (УССВ) типа УССВ-2. От УССВ-2 синхронизируются внутренние часы сервера. Контроль показаний часов сервера осуществляется с периодичностью 1 с, синхронизация показаний часов осуществляется при расхождении показаний часов УССВ и сервера на величину более 1 с.

АРМ функционирует на IBM PC совместимом компьютере в среде Windows.

АРМ обеспечивает представление в визуальном виде и на бумажном носителе следующей информации:

- отпуск или потребление активной и реактивной мощности, усредненной за 30-минутные интервалы по любой линии или объекту за любые интервалы времени;

- показатели режимов электропотребления;

- максимальные значения мощности по линиям и объектам по всем зонам суток и суткам;

- допустимый и фактический небаланс электрической энергии за любой контролируемый интервал времени.

ИИК, ИВКЭ, ИВК и каналы связи между ними образуют измерительные каналы (ИК).

Журналы событий счетчиков электрической энергии отражают: время (ДД.ЧЧ.ММ) коррекции часов указанных устройств и расхождение времени в секундах корректируемого и корректирующего устройств в момент, непосредственно предшествующий корректировке.

Защищенность применяемых компонентов:

а) механическая защита от несанкционированного доступа и пломбирование:

- счетчика электрической энергии;

- испытательной коробки;

- УСПД;

- сервера БД;

б) защита информации на программном уровне:

- результатов измерений (при передаче, возможность использования цифровой подписи);

- установка пароля на счетчик;

- установка пароля на УСПД.

- установка пароля на сервер.

Нанесение знака поверки на АИИС КУЭ не предусмотрено.

Заводской номер 51 наносится на корпус сервера в виде наклейки и типографским способом в паспорте-формуляре АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется ПО «АльфаЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, защиты прав пользователей и входа с помощью пароля, защиты передачи данных с помощью контрольных сумм, что соответствует уровню -«средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО приведена в таблице 1. Метрологические характеристики ИК АИИС КУЭ, приведенные в таблице 2, нормированы с учетом ПО.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	ac metrology.dll
Номер версии (идентификационный номер) ПО	не ниже 12.1
Цифровой идентификатор ПО	3e736b7f380863f44cc8e6f7bd211c54
Алгоритм вычисления цифрового идентификатора ПО	MD5

Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав 1-го уровня ИК и основные метрологические характеристики ИК АИИС КУЭ приведены в таблице 2.

Таблица 2 - Метрологические характеристики и состав 1-го уровня . ИК АИИС КУЭ

№ ИК	Наименова ние ИК	Состав 1-го уровня ИК			УСПД	Вид электроэнергии	Метрологические характеристики ИК
		ТТ	ТН	Счетчик			Основная погрешность, %	Погрешность в рабочих условиях, %
1	2	3	4	5	6	7	8	9
1	ТГ1 яч.1	TPU4; 800/1; к.т. 0,2S; № в Госреестре 45424-10	TJC4; 10000/100, к.т. 0,2; № в Госреестре 45422-10	Альфа А1800 к.т. 0,5S/1,0; № в Госреестре 31857-11	RTU-325L № в Гос-реестре 37288 08	активная реактивная	±0,9 ±1,3	±3,2 ±4,6
2	ТГ2 яч.2	TPU4; 800/1; к.т. 0,2S; № в Госреестре 45424-10	TJC4; 10000/100, к.т. 0,2; № в Госреестре 45422-10	Альфа А1800 к.т. 0,5S/1,0; № в Госреестре 31857-11		активная реактивная	±0,9 ±1,3	±3,2 ±4,6
3	ТГ3 яч.4	TPU4; 800/1; к.т. 0,2S; № в Госреестре 45424-10	TJC4; 10000/100, к.т. 0,2; № в Госреестре 45422-10	Альфа А1800 к.т. 0,5S/1,0; № в Госреестре 31857-11		активная реактивная	±0,9 ±1,3	±3,2 ±4,6
4	ТГ4 яч.5	TPU4; 800/1; к.т. 0,2S; № в Госреестре 45424-10	TJC4; 10000/100, к.т. 0,2; № в Госреестре 45422-10	Альфа А1800 к.т. 0,5S/1,0; № в Госреестре 31857-11		активная реактивная	±0,9 ±1,3	±3,2 ±4,6
5	ТСН-1 яч.13	TPU4; 150/5; к.т. 0,2S; № в Госреестре 45424-10	TJC4; 10000/100, к.т. 0,2; № в Госреестре 45422-10	СЭТ-4ТМ.03 к.т. 0,2S/0,5; № в Госреестре 27524-04		активная реактивная	±0,6 ±1,3	±2,3 ±4,6
6	ТСН-2 яч.12	TPU4; 150/5; к.т. 0,2S; № в Госреестре 45424-10	TJC4; 10000/100, к.т. 0,2; № в Госреестре 45422-10	СЭТ-4ТМ.03 к.т. 0,2S/0,5; № в Госреестре 27524-04		активная реактивная	±0,6 ±1,3	±2,3 ±4,6
7	Потребитель яч.14	TPU4; 500/5; к.т. 0,2S; № в Госреестре 45424-10	TJC4; 10000/100, к.т. 0,2; № в Госреестре 45422-10	СЭТ-4ТМ.03 к.т. 0,2S/0,5; № в Госреестре 27524-04		активная реактивная	±0,6 ±1,3	±2,3 ±4,6
8	Потребитель яч.15	TPU 4; 500/5; к.т. 0,2S; № в Госреестре 45424-10	TJC4; 10000/100, к.т. 0,2; № в Госреестре 45422-10	СЭТ-4ТМ.03 к.т. 0,2S/0,5; № в Госреестре 27524-04		активная реактивная	±0,6 ±1,3	±2,3 ±4,6
9	Потребитель яч.16	TPU4; 500/5; к.т. 0,2S; № в Госреестре 45424-10	TJC4; 10000/100, к.т. 0,2; № в Госреестре 45422-10	СЭТ-4ТМ.03 к.т. 0,2S/0,5; № в Госреестре 27524-04		активная реактивная	±0,6 ±1,3	±2,3 ±4,6

1	2	3	4	5	6	7	8	9
10	Потребитель яч.17	TPU4; 500/5; к.т. 0,2S; № в Госреестре 45424-10	TJC4; 10000/100, к.т. 0,2; № в Госреестре 45422-10	СЭТ-4ТМ.03 к.т. 0,2S/0,5; № в Госреестре 27524-04	RTU-325L № в Гос-реестре 37288 08	активная реактивная	±0,6 ±1,3	±2,3 ±4,6
11	Ввод КЛ-1 яч.9	TPU4; 2500/5; к.т. 0,2S; № в Госреестре 45424-10	TJC4; 10000/100, к.т. 0,2; № в Госреестре 45422-10	СЭТ-4ТМ.03 к.т. 0,2S/0,5; № в Госреестре 27524-04		активная реактивная	±0,6 ±1,3	±2,3 ±4,6
12	Ввод КЛ-2 яч.8	TPU4; 2500/5; к.т. 0,2S; № в Госреестре 45424-10	TJC4; 10000/100, к.т. 0,2; № в Госреестре 45422-10	СЭТ-4ТМ.03 к.т. 0,2S/0,5; № в Госреестре 27524-04		активная реактивная	±0,6 ±1,3	±2,3 ±4,6
13	ПС 220 кВ Ревда, ОРУ-220 кВ, отпайка КВЛ 220 кВ Первоуральская-Метиз I цепь с отпайками	ТРГ-220 II; 200/1; к.т. 0,2S; № в Госреестре 33677-07	НАМИ-220 УХЛ1; 220000/100, к.т. 0,2; № в Госреестре 20344-05	СЭТ- 4ТМ.03М к.т. 0,2S/0,5; № в Госреестре 36697-08		активная реактивная	±0,6 ±1,3	±2,3 ±4,6
14	ПС 220 кВ Ревда, ОРУ-220 кВ, отпайка КВЛ 220 кВ Первоуральская- Метиз II цепь с от пайками	ТРГ-220 II; 200/1; к.т. 0,2S; № в Госреестре 33677-07	НАМИ-220 УХЛ1; 220000/100, к.т. 0,2; № в Госреестре 20344-05	СЭТ-4ТМ.03М к.т. 0,2S/0,5; № в Госреестре 36697-08		активная реактивная	±0,6 ±1,3	±2,3 ±4,6
15	СВ 220 кВ	ТРГ-220 II; 200/1; к.т. 0,2S; № в Госреестре 33677-07	НАМИ-220 УХЛ1; 220000/100, к.т. 0,2; № в Госреестре 20344-05	СЭТ- 4ТМ.03М к.т. 0,2S/0,5; № в Госреестре 36697-08		активная реактивная	±0,6 ±1,3	±2,3 ±4,6

Примечания:

• 1 Характеристики основной погрешности ИК даны для измерения электроэнергии и средней мощности.

• 2 В качестве характеристик основной относительной погрешности указаны границы интервала, соответствующие вероятности P=0,95.

• 3 Допускается замена измерительных трансформаторов и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2.

• 4 Допускается замена УСПД на однотипные утвержденных типов. Замена оформляется актом. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Количество измерительных каналов	15
Нормальные условия:
параметры сети:
- напряжение, % от ином	от 98 до 102
- ток, % от 1ном	от 1 до 120
- частота, Гц	от 49,6 до 50,4
- коэффициент мощности, cosф	0,8
- температура окружающей среды, °С	от 21 до 25
Условия эксплуатации:
параметры сети:
- напряжение, % от ином	от 90 до 110
- ток, % от 1ном	от 5 до 120
- частота, Гц	от 49,0 до 51,0
- коэффициент мощности, cosф, не менее	0,5
- температура окружающей среды для ТТ и ТН, °С	от минус 40 до 60
- температура окружающей среды в месте расположения счетчиков, °С	от минус 40 до 60
- температура окружающей среды в месте расположения УССВ, °С	от 10 до 30
- температура окружающей среды в месте расположения УСПД, °С	от 10 до 30
Надежность применения в АИИС КУЭ компонентов:
Счетчики электрической энергии типа А1800:
- среднее время наработки на отказ, ч, не менее	120000
- среднее время восстановления работоспособности, ч	2
Счетчики электрической энергии типа СЭТ-4ТМ.03:
- среднее время наработки на отказ, ч, не менее	90000
- среднее время восстановления работоспособности, ч	2
Счетчики электрической энергии типа СЭТ-4ТМ.03М:
- среднее время наработки на отказ, ч, не менее	14000
- среднее время восстановления работоспособности, ч	2
УСПД:
- среднее время наработки на отказ, ч, не менее	50000
- среднее время восстановления работоспособности, ч	0,5
Сервер:
- среднее время наработки на отказ, ч, не менее	70000
- среднее время восстановления работоспособности, ч	1

Наименование характеристики	Значение
Глубина хранения информации:
Счетчики электрической энергии типа А1800:
- тридцатиминутный профиль нагрузки в двух направления, сутки, не
менее	100
- при отключении питания, лет, не менее	30
Счетчики электрической энергии типа СЭТ-4ТМ.03:
- тридцатиминутный профиль нагрузки в двух направления, сутки, не
менее	113
- при отключении питания, лет, не менее	10
Счетчики электрической энергии типа СЭТ-4ТМ.03М:
- тридцатиминутный профиль нагрузки в двух направления, сутки, не	113
менее	10
- при отключении питания, лет, не менее
ИВКЭ:
- тридцатиминутный профиль нагрузки в двух направлениях, сутки, не
менее	35
- при отключении питания, лет, не менее	3
ИВК:
Хранение результатов измерений и информации состояний средств из-
мерений, лет, не менее	3,5

Знак утверждения типа наносится на титульный лист паспорта-формуляра АИИС КУЭ типографским способом.

Комплектность средства измерений

В комплект поставки АИИС КУЭ входят изделия, указанные в таблице 3.

Таблица 3 - Комплект поставки средства измерений

Наименование	Обозначение	Количество, шт.
Счетчик электрической энергии трехфазный многофункциональный	Альфа А1800	4
Счетчик электрической энергии многофункциональный	СЭТ-4ТМ.03	8
Счетчик электрической энергии многофункциональный	СЭТ-4ТМ.03М	3
Трансформатор тока	TPU4	36
Трансформатор тока элегазовый	ТРГ-220 II	9
Трансформатор напряжения	TJC4	30
Трансформатор напряжения	НАМИ-220 УХЛ1	6
Устройство сбора и передачи данных	RTU-325L	1
Устройство синхронизации системного времени	УССВ-2	1
GSM-модем	iRZ MC52iT	1
Сервер БД	ProLian ML370	1
Комплекс измерительно-вычислительный для измерения электрической энергии	АльфаЦЕНТР	1
Инструкция по эксплуатации	МРЭ 1308- 14.00.ИЭ	1
Паспорт-формуляр	МРЭ 1308- 14.00.ПФ	1

Сведения о методиках (методах) измерений

Сведения о методиках (методах) измерений приведены в документе «Методика измерений количества электрической энергии и мощности с использованием АИИС КУЭ АО «ГТ Энерго» на объекте Ревдинская ГТ ТЭЦ», свидетельство об аттестации № 73-01.00286-16.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ   34.601-90   Информационная технология. Комплекс стандартов

на автоматизированные системы. Автоматизированные системы. Стадии создания;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

Изготовитель

Общество с ограниченной ответственностью «Межрегион-Энерго»

Юридический адрес: 123104, г. Москва, ул. Большая Бронная, д. 23 стр. 1

E-mail: mezregion@mezregion.ru

Тел: (495) 984-71-08, факс: (495) 984-71-16

Почтовый адрес: 123104, г. Москва, ул. Большая Бронная, д. 23 стр. 1

E-mail: mezregion@mezregion.ru

Тел: (495) 984-71-08, факс: (495) 984-71-16

Испытательный центр

Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Республике Марий Эл» (ГЦИ СИ ФБУ «Марийский ЦСМ») Адрес: 424006, Республика Марий Эл, г. Йошкар-Ола, ул. Соловьева, д. 3 Телефон (факс): (8362) 41-20-18, (41-16-94)

Web-сайт: www.maricsm.ru

E-mail: metr@maricsm.ru

Уникальный номер записи в реестре аккредитованных лиц № 30118-11.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «29» февраля 2024 г. № 562

Лист № 1 Регистрационный № 82930-21                                           Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные переносные PKTBA-D-14-EX

Назначение средства измерений

Системы измерительные переносные  PKTBA-D-14-EX (далее - системы)

предназначены для измерений избыточного давления и силы растяжения.

Описание средства измерений

Системы предназначены для определения давления начала открытия пружинных предохранительных клапанов, имеющих ручной дублер.

Системы обеспечивают измерения следующих параметров:

• - величины прикладываемого усилия, необходимого для преодоления усилия закрытия пружины предохранительного клапана;

• - величины давления во входной полости предохранительного клапана.

Системы выполнены в виде переносных функциональных блоков и применяются для проверки работоспособности предохранительных клапанов в условиях ремонтных цехов или непосредственно на месте их эксплуатации.

Принцип действия систем заключается в использовании создаваемого ими усилия для преодоления усилия закрытия пружины предохранительного клапана. Усилие, создаваемое гидроприводом системы, измеряется тензометрическим датчиком силы. Давление во входной полости предохранительного клапана измеряется датчиком давления. Электрические сигналы, полученные с датчиков, записываются в память персонального компьютера системы для использования в расчетах.

Виброакустический датчик предназначен для определения момента начала пропуска среды в седле предохранительного клапана. Датчик перемещения предназначен для определения перемещения штока привода. Каналы с виброакустическим датчиком и датчиком перемещения не имеют метрологических характеристик и включены в состав системы в качестве индикаторов.

Конструктивно системы состоят из функциональных блоков:

• • механизм перемещения;

• • насос;

• • блок вычислительный;

• • пульт управления.

Механизм перемещения конструктивно состоит из зажимного устройства и смонтированного на его верхней балке гидропривода. На шток гидропривода устанавливается упор и датчик усилия (сило- и весоизмерительный). К датчику крепится захват, в котором фиксируется шейка штока испытываемого предохранительного клапана. На верхней балке зажимного устройства установлен датчик перемещения для индикации перемещения штока гидропривода. Виброакустический датчик крепится на корпусе предохранительного клапана в районе седла и служит для обнаружения акустического сигнала при начале открытия клапана. Датчик давления устанавливается в систему, защищаемую проверяемым предохранительным клапаном.

Насос предназначен для создания избыточного давления масла, подаваемого в гидроцилиндр механизма перемещения. Присоединение механизма перемещения к насосу осуществляется по рукавам высокого давления, оборудованных муфтами БРС.

Блок вычислительный представляет собой оболочку, в которой устанавливается панель с электронными блоками усилителей, преобразователей электрических величин, разъемами и кабелями для подключения датчиков, выключателем и светодиодами. Блок вычислительный предназначен для получения и обработки данных с датчиков.

Пульт управления представляет собой планшетный компьютер или ноутбук и предназначен для управления процессом испытания, регистрации и индикации полученных данных.

Системы имеют 3 исполнения:

• • система измерительная переносная PKTBA-D-14-EX-0,2;

• • система измерительная переносная PKTBA-D-14-EX-2,0;

• • система измерительная переносная PKTBA-D-14-EX-5,0.

Системы исполнений PKTBA-D-14-EX-0,2 комплектуются датчиком силы с верхним пределом измерений 2 кН.

Системы исполнения PKTBA-D-14-EX-2,0 комплектуются датчиками силы с верхними пределами измерений 2 кН и 20 кН.

Системы исполнения PKTBA-D-14-EX-5,0 комплектуются датчиками силы с верхними пределами измерений 2 кН, 20 кН и 50 кН.

Системы комплектуются базовыми датчиками, приведенными в таблице 1.

Таблица 1 - Базовые датчики систем

Наименование, тип или модификация	Класс точности	Регистрационный номер в Федеральном информационном фонде
Преобразователь давления измерительный IS-3	Не хуже 0,25	66965-17
Датчик давления ADZ-SMX2		55743-13
Датчик давления МИДА-15		50730-17

Пломбировка систем не предусмотрена.

Нанесение знака поверки не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную табличку методом лазерной гравировки.

Общий вид систем приведен на рисунке 1.

Место нанесения заводского Место нанесения знака номера утверждения типа

V v V V

Рисунок 1 - Общий вид систем

Программное обеспечение

Программное обеспечение (далее - ПО) систем работает в среде операционной системы Windows (не ниже версии 7) и предназначено для обработки данных, поступающих с датчиков, а также для калибровки датчиков.

ПО систем делится на две группы:

• - встроенное в блок вычислительный ПО;

• - внешнее ПО, устанавливаемое непосредственно на компьютер.

Встроенное ПО осуществляет обработку данных.

Внешнее ПО осуществляет:

• - отображение результатов измерений;

• - настройку режимов работы и параметров обработки данных;

• - ведение архивных данных, полученных с датчиков.

Всё встроенное ПО является метрологически значимым. Идентификационные данные встроенного метрологически значимого ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные встроенного метрологически значимого ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	PF5461 4060 STM
Номер версии (идентификационное номер ПО)	2.1

Внешнее ПО выполняет логические и вычислительные операции по реализации сбора, хранения, управления, передачи и предоставления данных. Всё внешнее ПО является метрологически значимым. Идентификационные данные метрологически значимого внешнего ПО приведены в таблице 3.

Таблица 3 - Идентификационные данные метрологически значимого внешнего ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	D14.View
Номер версии (идентификационное номер ПО)	1.0

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.

Метрологические и технические характеристики

Метрологические и технические характеристики представлены в таблицах 4 и 5 соответственно.

Таблица 4 - Метрологические характеристики

Наименование параметра	Значение
Диапазон измерений избыточного давления, МПа *	от 0 до 1,6, от 0 до 4, от 0 до 10, от 0 до 25, от 0 до 40, от 0 до 60
Пределы допускаемой основной приведённой погрешности измерений избыточного давления, %	±0,4
Диапазон измерений силы растяжения, кН (кгс): - для исполнения PKTBA-D-14-EX-0,2 - для исполнения PKTBA-D-14-EX-2,0 - для исполнения PKTBA-D-14-EX-5,0	от 0,2 до 2 (от 20,4 до 203,9) от 0,2 до 20 (от 20,4 до 2039,4) от 0,2 до 50 (от 20,4 до 5098,6)
Пределы допускаемой основной приведенной погрешности измерений силы растяжения, %	±0,4
Пределы допускаемой дополнительной приведенной погрешности измерений избыточного давления, вызванной отклонением температуры от нормальной на каждые 10 °С, %	±0,2
Пределы допускаемой дополнительной приведенной погрешности измерений силы растяжения, вызванной отклонением температуры от нормальной на каждые 10 °С, %	±0,2
Примечания. Для приведённой погрешности измерений нормирующим значением является верхний предел диапазона измерений. * Конкретный диапазон указывается в паспорте системы.

Таблица 5 - Технические характеристики

Наименование параметра	Значение
Напряжение питания от встроенных аккумуляторов	2 аккумулятора по 3,7 В
Максимальная длина линии связи между механизмом перемещения и вычислительным блоком, м	40
Продолжительность непрерывной работы, ч, не менее: - при температуре плюс 20 °С - при температуре минус 10 °С	5 1
Нормальные условия: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа (мм рт. ст.)	от плюс 21 до плюс 25 от 30 до 80 от 84 до 106 (от 630 до 795)

Наименование параметра	Значение
Условия эксплуатации: - температура окружающего воздуха, °С	от -10 до +40
- относительная влажность воздуха (при температуре плюс 25 °С), %	до 80
- атмосферное давление, кПа (мм рт. ст.)	от 84 до 106,7 (от 630 до 800)
Габаритные размеры без упаковки, мм, не более (Д*Ш*В): - механизм перемещения на 2 кН	230x210x535
- механизм перемещения на 20 кН	230x210x540
- механизм перемещения на 50 кН	230x210x560
- блок вычислительный	700x385x360
- пульт управления	245x160x30
Масса без упаковки, кг, не более: - механизм перемещения на 2 кН	13,5
- механизм перемещения на 20 кН	13,9
- механизм перемещения на 50 кН	14
- блок вычислительный	25
- пульт управления	2

Знак утверждения типа

наносится на табличку, расположенную на лицевой панели блока вычислительного, анодноокисным методом фотоселективного окрашивания и на паспорт в левый верхний угол титульного листа типографским способом.

Комплектность средства измерений

Комплектность систем приведена в таблице 6.

Таблица 6 - Комплектность средства измерений

Наименование	Обозначение	Количество
		PKTBA-D-14-EX-0,2	PKTBA-D-14-EX-2,0	PKTBA-D-14-EX-5,0
Механизм перемещения	ПФ 5461-4060/340	1 шт.	-	-
	ПФ 5461-4060/340-01	-	1 шт.	-
	ПФ 5461-4060/340-02	-	-	1 шт.
Блок вычислительный	ПФ 5461-4060/270	1 шт.
Пульт управления	-	1 шт.
Насос	ПФ 5461-4060/260	1 шт.
Рукава гидравлические	-		компл.
Кабели соединительные	-		компл.
Датчик усилия	Согласно паспорту на датчик	1 шт.	2 шт.	3 шт.
Датчик давления	Согласно паспорту на датчик	1 компл.*
Виброакустический датчик	Согласно паспорту на датчик	1 шт.
Руководство по эксплуатации	ПФ 5461-4060 РЭ	1 экз.

Паспорт	ПФ 5461-4060 ПС	1 экз.
Руководство пользователя	ПФ 5461-4060 РП	1 экз.
Примечание. * Количество датчиков определяется необходимым диапазоном измерения для конкретной системы (диапазоны измерений указаны в таблице 4).

Сведения о методиках (методах) измерений

приведены в разделе 4 документа ПФ 5461-4060 РЭ «Системы измерительные переносные PKTBA-D-14-EX. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к средству измерений

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;

Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении государственной поверочной схемы для средств измерений силы»;

ТУ 4389-054-04787297-2013 Системы измерительные переносные PKTBA-D-14-ЕХ.

Правообладатель

Закрытое акционерное общество Пензенское конструкторско-технологическое бюро арматуростроения (ЗАО «ПКТБА»)

ИНН 5835001003

Адрес: 440060, г. Пенза, пр-кт Победы, д. 75

Телефон (факс): (8412) 20-02-01

E-mail: ks@pktba.ru

Web-сайт: www.pktba.ru

Изготовитель

Закрытое акционерное общество Пензенское конструкторско-технологическое бюро арматуростроения (ЗАО «ПКТБА»)

ИНН 5835001003

Адрес: 440060, г. Пенза, пр-кт Победы, д. 75

Телефон (факс): (8412) 20-02-01

E-mail: ks@pktba.ru

Web-сайт: www.pktba.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)

Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20

Телефон (факс): (8412) 49-82-65

Е-mail: info@penzacsm.ru

Web-сайт: www.penzacsm.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311197.

---
