ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «23» сентября 2021 г. № 2105

Сведения об утвержденных типах средств измерений, подлежащие изменению в части конструктивных изменений, не влияющих на метрологические характеристики средств измерений

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» сентября 2021 г. № 2105

Лист № 1 Регистрационный № 68965-17                                          Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Хроматографы газовые лабораторные МАЭСТРО ГХ

Хроматографы газовые лабораторные МАЭСТРО ГХ (далее - хроматографы) предназначены для измерения содержания компонентов, входящих в состав анализируемых проб веществ и материалов.

Принцип действия хроматографов основан на разделении компонентов пробы при её прохождении в потоке газа-носителя через хроматографическую колонку и регистрации с помощью детектора аналитического сигнала от компонента.

Конструктивно хроматографы представляют собой модульные изделия, состоящие из основного блока, включающего термостат с детекторами и колонками, устройства ввода проб, блока контроля газовых потоков и внешнего компьютера.

На передней панели хроматографов имеется панель управления и дисплей.

В хроматографах могут быть использованы как насадочные, так и капиллярные колонки.

Хроматограф может быть укомплектован одним или двумя детекторами:

• -   пламенно-ионизационный детектор (ПИД);

• -   детектор по теплопроводности (ДТП);

• -   термоионный детектор (ТИД);

• -   электронозахватный детектор (ЭЗД);

• -   пламенно-фотометрический детектор (ПФД);

• -   масс-селективный детектор (МСД).

В хроматографе устанавливаются одно или два устройства ввода проб:

• -   устройство для ввода проб с делением или без деления потока;

• -   устройство для ввода проб в набивные колонки.

В зависимости от типа, количества установленных детекторов и устройства ввода пробы хроматографы выпускаются в 63 исполнениях.

Общий вид хроматографов, с указанием мест нанесения знака утверждения типа и пломбирования, приведен на рисунках 1 и 2.

Место нанесения знака утверждения типа

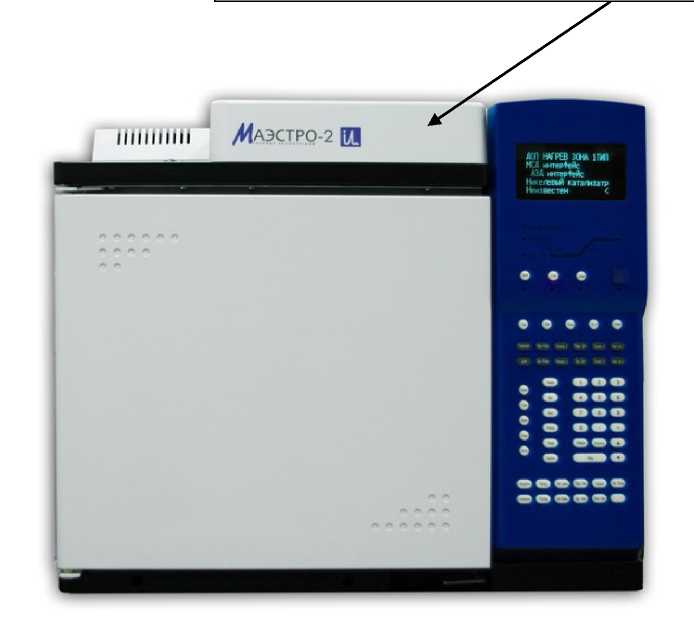

Рисунок 1 - Общий вид хроматографов (вид спереди)

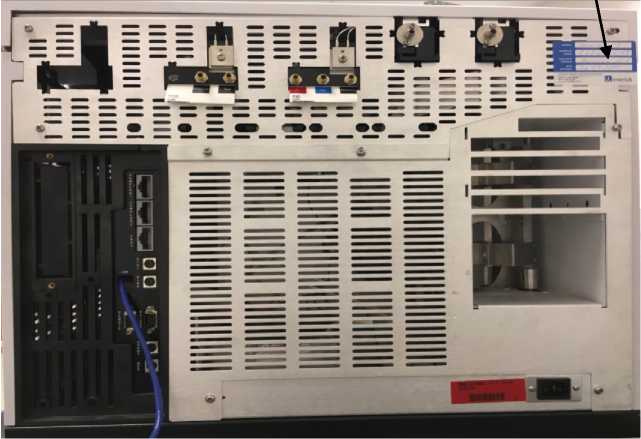

Рисунок 2 - Общий вид хроматографов (вид сзади)

Хроматографы оснащены автономным программным обеспечением ПО «Clarity» или ПО «Маэстро», которое управляет работой хроматографа, отображает результат измерений.

Метрологически значимая часть ПО выполняет следующие функции: управление хроматографом; передача данных; настройка режимов работы хроматографа; получение хроматограмм; обработка и хранение результатов измерений; построение градуировочных графиков; проведение диагностических проверок хроматографа и отдельных его блоков.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

Идентификационные данные метрологически значимой части ПО указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Метрологические и технические характеристики

Метрологические характеристики приведены в таблицах 2 - 6.

Таблица 2 - Предел детектирования и предельное допускаемое значение относительного изменения выходного сигнала за цикл измерений 8 часов (для детекторов ДТП, ПИД, ТИД,

ЭЗД, ПФД)

Таблица 3 - Соотношение сигнал/шум и предельное допускаемое значение относительного изменения выходного сигнала за цикл измерений 8 часов (для детектора МСД)

Таблица 4 - Уровень флуктуационных шумов нулевого сигнала

Таблица 5 - ОСКО выходного сигнала (в зависимости от детектора)

Таблица 6 - Диапазон массовых чисел и инструментальный предел детектирования по октафторнафталину для детекторов МСД

Лист № 5 Всего листов 6 Технические характеристики приведены в таблице 7.

Таблица 7 - Технические характеристики

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на переднюю панель корпуса хроматографа в виде наклейки.

Комплект поставки определяется заказом и отражается в спецификации.

Основной комплект поставки представлен в таблице 8.

Таблица 8 - Комплектность средства измерений

приведены в разделе «Приложение. Стандартная методика анализа содержания амитриптилина и нортриптилина в крови человека» Руководства по эксплуатации.

ГОСТ 26703-93 «Хроматографы аналитические газовые. Общие технические требования и методы испытаний»

Хроматограф газовый лабораторный МАЭСТРО ГХ. Технические условия ТУ 26.60.12-002-14267540-2019.

Общество с ограниченной ответственностью «ИНТЕРЛАБ» (ООО «ИНТЕРЛАБ»), г. Москва

ИНН: 7743082052

Адрес: 143441, Московская область, Красногорский район, дер. Гаврилково Юридический адрес: 125212, Москва, ул. Адмирала Макарова, д. 21, кв. 33 ЭЖК «Эдем», квартал V, д. 12

Тел./факс: (495) 788-09-83 / (495) 755-77-61

E-mail: interlab@interlab.ru

Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, область Московская, г. Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ

Телефон (факс): +7(495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации по проведению испытаний средств измерений в целях утверждения типа № 30002-13 от 11.05.2018

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «23» сентября 2021 г. № 2105

Лист № 1 Регистрационный № 82309-21 Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «ЕвразЭнергоТранс» промплощадки КГОК

Система автоматизированная информационно-измерительная коммерческого учета электрической энергии (АИИС КУЭ) ООО «ЕвразЭнергоТранс» промплощадки КГОК предназначена для измерений активной и реактивной электрической энергии и мощности, потребленной (переданной) за установленные интервалы времени отдельными технологическими объектами, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную, трехуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерений.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), включающие в себя измерительные трансформаторы тока (ТТ), трансформаторы напряжения (ТН) и счетчики активной и реактивной электрической энергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

• 2- й уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий в себя устройство сбора и передачи данных (УСПД) «ЭКОМ-3000» и каналообразующую аппаратуру.

• 3- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер сбора данных (ССД), сервер обмена данными (СОД), устройство синхронизации системного времени (УССВ) на базе ГЛОНАСС-приемника типа ИСС, каналообразующую аппаратуру, технические средства для организации локальной вычислительной сети и разграничения прав доступа к информации, автоматизированные рабочие места персонала (АРМ) и программное обеспечение (ПО) программный комплекс (ПК) «Энергосфера».

Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются усредненные значения активной мощности и среднеквадратические значения напряжения и тока за период 0,02 с. По вычисленным среднеквадратическим значениям тока и напряжения производится вычисление полной мощности за период. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервалов времени 30 мин.

Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин.

В измерительных каналах (ИК) №№ 1 - 9 цифровой сигнал с выхода счетчика по каналам связи поступает на 2-ой уровень системы, где осуществляется обработка измерительной информации, ее хранение и передача данных по каналам связи на 3-ий уровень системы в ССД, а также отображение информации по подключенным к УСПД устройствам.

В ИК №№ 10 - 17 цифровой сигнал с выхода счетчика по каналам связи поступает на 3-ий уровень системы в ССД.

На верхнем - 3-ем уровне системы ССД выполняет дальнейшую обработку измерительной информации, в частности вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение измерительной информации, ее накопление и отображение информации на мониторах АРМ. СОД считывает данные из базы данных ССД и осуществляет передачу в ПАК АО «АТС», АО «СО ЕЭС», смежным субъектам и другим заинтересованным организациям через каналы связи в виде XML-файлов, установленных форматов, в соответствии с Приложением 11.1.1 к Положению о порядке получения статуса субъекта оптового рынка и ведения реестра субъектов оптового рынка электрической энергии и мощности с использованием электронной подписи субъекта рынка. Передача результатов измерений, состояния средств измерений по группам точек поставки производит СОД.

АИИС КУЭ имеет возможность принимать измерительную информацию от других смежных АИИС КУЭ, зарегистрированных в Федеральном информационном фонде по обеспечению единства измерений.

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривает поддержание шкалы всемирного координированного времени на всех уровнях системы (ИИК, ИВКЭ и ИВК). АИИС КУЭ оснащена УССВ, синхронизирующим собственную шкалу времени со шкалой всемирного координированного времени Российской Федерации UTC(SU) по сигналам глобальной навигационной системы ГЛОНАСС, получаемых от ГЛОНАСС-приемника.

Сравнение шкалы времени ССД со шкалой времени УССВ осуществляется во время сеанса связи с УССВ. При наличии любого расхождения шкалы времени ССД со шкалой времени УССВ производится синхронизация шкалы времени ССД.

Сравнение шкалы времени счетчиков со шкалой времени ССД осуществляется во время сеанса связи со счетчиками. При обнаружении расхождения шкалы времени счетчика со шкалой времени ССД более 2 секунд, производится синхронизация шкалы времени счетчика.

Сравнение шкалы времени УСПД со шкалой времени ССД осуществляется во время сеанса связи с УСПД. При наличии расхождения шкалы времени УСПД со шкалой времени ССД более 2 секунд, производится синхронизация шкалы времени УСПД.

Сравнение шкалы времени счетчиков со шкалой времени УСПД осуществляется во время сеанса связи со счетчиками. При обнаружении расхождения шкалы времени счетчика со шкалой времени УСПД более 2 секунд, производится синхронизация шкалы времени счетчика.

Факты синхронизации времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после синхронизации или величины синхронизации времени, на которую были скорректированы указанные устройства, отражаются в журналах событий счетчика, УСПД и ССД.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер указывается в формуляре на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (АИИС КУЭ) ООО «ЕвразЭнергоТранс» промплощадки КГОК.

В АИИС КУЭ используется ПО ПК «Энергосфера». Уровень защиты ПО от непреднамеренных и преднамеренных изменений предусматривает ведение журналов фиксации ошибок, фиксации изменений параметров, проверку прав пользователей и входа с помощью пароля, защиту передачи данных с помощью контрольных сумм, что соответствует уровню -«средний» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО приведена в таблице 1.

Таблица 1 - Идентификационные данные ПО

Состав измерительных каналов (ИК) АИИС КУЭ и их основные метрологические характеристики приведены в таблицах 2 - 4.

Таблица 2 - Состав ИК АИИС КУЭ

Продолжение таблицы 2

Продолжение таблицы 2

П р и м е ч а н и я

1 Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что собственник АИИС КУЭ не претендует на улучшение указанных в таблицах 3 и 4 метрологических

характеристик.

• 2 Допускается замена УСПД, УССВ на аналогичные утвержденного типа.

• 3 Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 4 Допускается изменение наименований ИК, без изменения объекта измерений.

• 5 Замена оформляется актом в установленном собственником АИИС КУЭ порядке. Акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

П р и м е ч а н и я

мощность)

П р и м е ч а н и я

Таблица 5 - Основные технические характеристики ИК АИИС КУЭ

Надежность системных решений:

- защита от кратковременных сбоев питания сервера с помощью источника бесперебойного питания.

В журналах событий фиксируются факты:

- журнал счетчика:

- параметрирования;

- пропадания напряжения (в т. ч. и пофазного);

- коррекции времени в счетчике;

- журнал УСПД:

- параметрирования;

- пропадания напряжения;

- коррекции времени в УСПД;

- журнал сервера:

- параметрирования;

- пропадания напряжения;

- коррекции времени в счетчиках, УСПД и сервере;

- пропадание и восстановление связи со счетчиком.

Защищенность применяемых компонентов:

- механическая защита от несанкционированного доступа и пломбирование:

- счетчика;

- промежуточных клеммников вторичных цепей напряжения и тока;

- испытательной коробки;

- УСПД;

- сервера (серверного шкафа);

- защита на программном уровне информации при хранении, передаче, параметрировании:

- счетчика;

- УСПД;

- сервера.

Возможность коррекции времени:

- в счетчиках (функция автоматизирована);

- в УСПД (функция автоматизирована);

- в сервере (функция автоматизирована).

Возможность сбора информации:

- о результатах измерений (функция автоматизирована);

- о состоянии средств измерений (функция автоматизирована).

Знак утверждения типа

наносится на титульные листы эксплуатационной документации на систему автоматизированную информационно-измерительную коммерческого учета электрической энергии (АИИС КУЭ) ООО «ЕвразЭнергоТранс» промплощадки КГОК.

В комплект поставки входит техническая документация на систему и на комплектующие средства измерений.

Комплектность АИИС КУЭ представлена в таблице 6.

Таблица 6 - Комплектность АИИС КУЭ

Продолжение таблицы 6

приведены в документе «Методика измерений количества электрической энергии (мощности) с использованием системы автоматизированной информационно-измерительной коммерческого учета электрической энергии ООО «ЕвразЭнергоТранс» промплощадки КГОК (АИИС КУЭ ООО «ЕвразЭнергоТранс» промплощадки КГОК)», аттестованной ООО «АСЭ», аттестат аккредитации № RA.RU.312617 от 17.01.2019 г

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.

Основные положения.

Общество с ограниченной ответственностью «Автоматизированные системы в

энергетике» (ООО «АСЭ»)

ИНН: 3329074523

Место нахождения: г. Владимир, ул. Тракторная, д. 7А

Адрес: г. Владимир, ул. Юбилейная, д. 15

Общество с ограниченной ответственностью «Автоматизированные системы в

энергетике» (ООО «АСЭ»)

Место нахождения: г. Владимир, ул. Тракторная, д. 7А

Адрес: г. Владимир, ул. Юбилейная, д. 15

Регистрационный номер в реестре аккредитованных лиц: RA.RU.312617

¹

Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой).

²

Погрешность в рабочих условиях указана для cos ф = 1,0; 0,8; 0,5 инд и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от 0 до плюс 40 °С.

³

В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95 .

⁴

Характеристики погрешности ИК даны для измерений электрической энергии и средней мощности (получасовой).

⁵

Погрешность в рабочих условиях указана для cos ф = 0,8; 0,5 инд и температуры окружающего воздуха в месте расположения счетчиков электрической энергии от 0 до плюс 40 °С.

⁶

В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности Р = 0,95 .

МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)

ПРИКАЗ

№ 2105_______

Москва

О внесении изменений в сведения об утвержденных типах средств измерений

Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:

• 1. Внести изменения в сведения об утвержденных типах средств измерений в части конструктивных изменений, не влияющих на их метрологические характеристики, согласно приложению к настоящему приказу.

• 2. Утвердить измененные описания типов средств измерений, прилагаемые к настоящему приказу.

• 3. ФГУП «ВНИИМС» внести сведения об утвержденных типах средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.

• 4. Контроль за исполнением настоящего приказа оставляю за собой.

  Руководитель

( \ Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии

СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП

Сертификат: O28BB207OOAOAC3E9843FA5OB54F4O6F4C Кому выдан: Шалаев Антон Павлович Действителен: с 29.12.2020 до 29.12.2021

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «23» сентября 2021 г. № 2105

Лист № 1 Регистрационный № 82524-21 Всего листов 7

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ВЛ 220 кВ Кубанская - Ильская на ПС 500 кВ Кубанская

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ВЛ 220 кВ Кубанская - Ильская на ПС 500 кВ Кубанская (далее -АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчик активной и реактивной электроэнергии (счетчик), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК) АИИС КУЭ ЕНЭС (регистрационный номер 59086-14), включающий центры сбора и обработки данных (ЦСОД) Исполнительного аппарата (ИА) и филиала ПАО «ФСК ЕЭС» - Кубанское ПМЭС, устройство синхронизации системного времени (УССВ), автоматизированные рабочие места (АРМ), каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ не имеет модификаций. Доступ к элементам и средствам измерений АИИС КУЭ огранчен на всех уровнях при помощи механических и программных методов и способов защиты.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер АИИС КУЭ, заводские номера средств измерений уровней ИИК, ИВКЭ, ИВК, идентификационные обозначения элементов уровня ИВК указаны в формуляре.

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по проводным линиям связи (интерфейс RS-485).

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронноцифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. В состав ИВК входит УССВ «Радиосервер точного времени РСТВ-01» (регистрационный номер 40586-12), которое обеспечивает автоматическую непрерывную синхронизацию часов сервера сбора ИВК с национальной шкалой координированного времени UTC (SU).

Синхронизация часов УСПД выполняется автоматически при расхождении с часами сервера сбора ИВК более чем ±1 с, с интервалом проверки текущего времени не более 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем ±2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

СОЕВ обеспечивает синхронизацию времени компонентов АИИС КУЭ от источника точного времени, регистрацию даты, времени событий с привязкой к ним данных измерений количества электрической энергии с точностью ±5 с.

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной информационно-измерительной системы коммерческого учета электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете электрической энергии и обеспечивает обработку, организацию учета и хранения результатов измерений, а также их отображение, распечатку с помощью принтера и передачу в форматах, предусмотренных регламентом оптового рынка электроэнергии.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 2 - Состав первого и второго уровней АИИС КУЭ

Таблица 3 - Метрологические характеристики

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов

АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC (SU), (±А), с

Примечания

• 1  Границы интервала допускаемой относительной погрешности 51(2)%р для cos9=1,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 51(2)%р и §2%Q для COS9<1,0 нормируются от 12%.

• 2 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические характеристики

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчика электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчике электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Нанесение знака утверждения типа на средство измерений не предусмотрено. Знак утверждения типа наносится на титульный лист формуляра печатным способом.

Таблица 5 - Комплектность средства измерений

приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии (АИИС КУЭ) ВЛ 220 кВ Кубанская - Ильская на ПС 500 кВ Кубанская.

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 34.601-90 Информационная технология. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания

Публичное акционерное общество «Федеральная сетевая компания Единой энергетической системы» (ПАО «ФСК ЕЭС»)

ИНН 4716016979

Адрес: 117630, г. Москва, ул. Академика Челомея, 5А

Телефон: +7 (495) 710-93-33

Факс: +7 (495) 710-96-55

Web-сайт: www.fsk-ees.ru

E-mail: info@fsk-ees.ru

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва») Адрес: 117418, г. Москва, Нахимовский проспект д. 31

Телефон: +7(495) 544-00-00, +7(499) 129-19-11

Факс: +7(499) 124-99-96

E-mail: info@rostest.ru

Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обеспечения единства измерений Росаккредитации

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии

от «23» сентября 2021 г. № 2105

Лист № 1 Регистрационный № 65444-16 Всего листов 8

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Весы электронные платформенные Штрих МП

Весы электронные платформенные Штрих МП (далее - весы) предназначены для статического измерения массы товаров.

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного датчика, возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется устройством обработки аналоговых данных, находящимся в весоизмерительном устройстве весов, в цифровой код и выводится, как результат взвешивания, на дисплей терминала и/или на внешнее электронное устройство (компьютер, принтер).

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного устройства, включающего в себя весоизмерительный тензорезисторный датчик и терминал.

Весы выпускаются двух конструктивных исполнений:

• - со стойкой (индекс С) - терминал установлен на стойке, закрепленной на корпусе весоизмерительного устройства весов;

• - без стойки (индекс К) - терминал связан с корпусом весоизмерительного устройства весов посредством кабеля.

Общий вид весов конструктивных исполнений показан на рисунке 1, терминалов -на рисунке 2, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки представлены на рисунке 3.

ГПУ весов имеют следующие размеры, мм:

• - 500 х 400 (индекс Г1);

• - 525 х 425 (индекс Г1у);

• - 700 х 500 (индекс Г2);

• - 600 х 450 (индекс Г2у);

• - 800 х 600 (индекс Г3).

Весы поставляются со следующими терминалами:

• - с дисплеем массы и 2-мя кнопками клавиатуры (индекс Ф1);

• - с дисплеем массы и 18-ю кнопками клавиатуры (индекс Ф2);

• - с дисплеем массы, цены и стоимости и 18-ю кнопками клавиатуры (индекс Ф3);

• - с дисплеем массы и 6-ю кнопками клавиатуры (индекс Ф4);

• - с дисплеем массы и 7-ю кнопками клавиатуры (индекс Ф5).

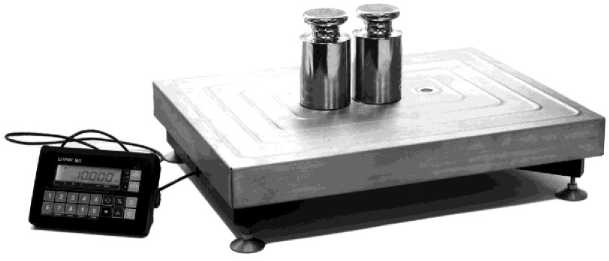

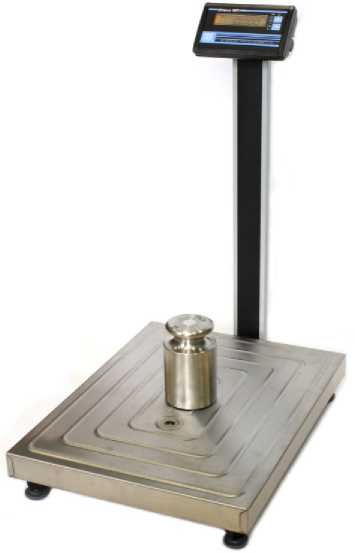

Рисунок 1 - Общий вид весов электронных платформенных Штрих МП (индексы С и К соответственно)

Индекс Ф1

Индекс Ф2

Индекс Ф3

Индекс Ф4

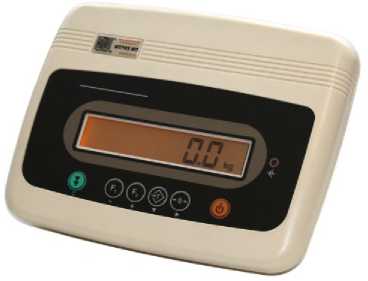

Рисунок 2 - Общий вид терминалов

Индекс Ф5

Терминал с индексом Ф4

Терминал с индексом Ф5

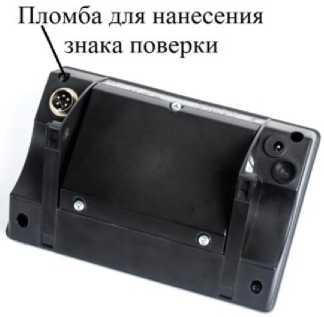

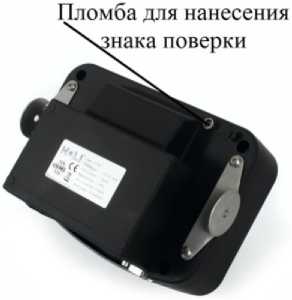

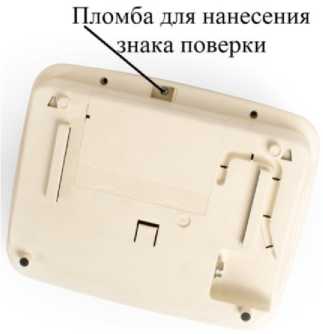

Рисунок 3 - Схемы пломбировки терминалов от несанкционированного доступа, обозначение места нанесения знака поверки

В терминалах весов используются следующие дисплеи:

• - с жидкокристаллическим сегментным (индекс Д1);

• - с жидкокристаллическим графическим (индекс Д2);

• - со светодиодным сегментным (индекс Д3);

Весы поставляются со следующими интерфейсами:

• - RS-232 (индекс И1);

• - Wi-Fi (IEEE 802.11) (индекс И2);

• - без интерфейса (индекс отсутствует).

Весы изготавливаются однодиапазонными и двухинтервальными десяти модификаций с обозначениями: 60-10.20; 60-20; 150-20.50; 150-50; 200-20.50; 200-50; 300-50.100; 300-100; 600-100.200; 600-200, отличающихся значениями максимальной нагрузки (Max) и значениями поверочного интервала (е).

Весы имеют встроенную аккумуляторную батарею и встроенное зарядное устройство. Обозначение весов для заказа имеет вид:

Весы электронные платформенные Штрих МП [ 1 ] - [ 2 ] [ 3 ][ 4 ][ 5 ][ 6 ][ 7 ], где: Штрих МП - обозначение типа весов;

[ 1 ] - обозначение значения Max весов, кг: 60, 150, 200, 300 или 600;

[ 2 ] - обозначение значения е весов, г:

• - 20, 50, 100 или 200 - для однодиапазонных весов

• - 10.20, 20.50, 50.100 или 100.200- для двухинтервальных весов;

[ 3 ] - индекс конструктивного исполнения: С или К;

[ 4 ] - индекс ГПУ: Г1, Г1у, Г2, Г2у или Г3;

[ 5 ] - индекс терминала: Ф1, Ф2, Ф3, Ф4 или Ф5;

[ 6 ] - индекс дисплея: Д1, Д2 или Д3;

[ 7 ] - индекс наличия интерфейса: И1, И2 или отсутствие индекса.

Пример обозначения весов при заказе:

Весы электронные платформенные Штрих МП 150 - 20.50 СГ2уФ2Д1И1:

- весы электронные платформенные Штрих МП, имеют значение максимальной нагрузки (Мах) до 150 кг, весы двухинтервальные, значения поверочных интервалов (е) = 20 и 50 г, терминал установлен на стойке, закрепленной на корпусе весоизмерительного устройства весов, ГПУ весов имеют размеры 600 х 450 мм, весы поставляются с терминалом имеющим жидкокристаллический сегментный дисплей массы и 18 кнопок клавиатуры, весы поставляются с интерфейсом RS-232.

В весах предусмотрены следующие устройства и функции (ГОСТ OIML R 76-1-2011):

• - полуавтоматическое устройство установки на нуль (Т.2.7.2.2);

• - устройство первоначальной установки на нуль (Т.2.7.2.4);

• - устройство слежения за нулем (Т.2.7.3);

• - устройство тарирования (выборки массы тары) (Т.2.7.4).

В весах предусмотрены следующие режимы работы (ГОСТ OIML R 76-1-2011, п. 4.20):

• - вычисления стоимости товара по цене и массе (индекс терминала Ф3);

• - суммирование результатов взвешивания (индекс терминала Ф2, Ф4 и Ф5);

• - счетный режим (индекс терминала Ф2);

• - штучный режим (индекс терминала Ф3).

На корпусе весоизмерительного устройства и терминале прикрепляются таблички, разрушающиеся при удалении, содержащие следующую информацию:

• - наименование или товарный знак предприятия-изготовителя;

• - условное обозначение весов;

• - номер весов по системе нумерации предприятия-изготовителя;

• - класс точности весов по ГОСТ OIML R 76-1-2011;

• - значение (Max...);

• - значение минимальной нагрузки (Min.);

• - значение (e =.);

• - значение максимальной выборки массы тары (Т = - .);

• - знак утверждения типа средства измерений;

• - год изготовления.

Метрологически значимое программное обеспечение (далее ПО) является встроенным и находится в энергонезависимой памяти микроконтроллера весов, доступ к которому защищен пломбой, как показано на рисунке 3, и загружается только на заводе-изготовителе с использованием специального оборудования. ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после загрузки.

Метрологически значимые параметры изменяются в режиме градуировки, доступ к которым возможен только на заводе-изготовителе и в сервисном центре и защищены пломбой, как показано на рисунке 3.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть. Нормирование метрологических характеристик производится с учетом применения ПО.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1- Идентификационные данные ПО

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.

Класс точности по ГОСТ OIML R 76-1-2011 ..................................................................средний (III).

Значения Min, Мах, е, действительной цены деления (d), пределов допускаемой погрешности при поверке (mpe), в соответствующих интервалах нагрузки (m), число поверочных интервалов (n), и диапазона выборки массы тары весов (Т), приведены в таблице 2.

Таблица 2-Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe).

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы брутто.

Таблица 2а - Метрологические характеристики

Технические характеристики весов приведены в таблице 3.

Таблица 3 - Технические характеристики

Значения размеров ГПУ, габаритных размеров и массы весов в зависимости от максимальной нагрузки (Max), представлены в таблице 4.

Продолжение таблицы 4 - Габаритные размеры и масса весов

наносится типографским способом на титульный лист Руководства по эксплуатации и фотохимическим способом на таблички, закрепленные на корпусе весоизмерительного устройства и терминала.

Комплектность средства измерений

Таблица 4а - Комплектность средства измерений

приведены в разделе 6 «Подготовка к работе и порядок работы» документа SM9122.00.000 РЭ «Весы электронные платформенные ШТРИХ МП. Руководство по эксплуатации».

ГОСТ OIML R 76-1-2011. «Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания».

Приказ Росстандарта от 29 декабря 2018 № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы

ТУ 4274-013-56828934-2016 «Весы электронные платформенные Штрих МП. Технические условия».

Акционерное общество «Штрих-М» (АО «Штрих-М»)

Адрес: 115280, г. Москва, ул. Ленинская Слобода, д. 19, стр. 4

Юридический адрес: 143401, Московская область, г. Красногорск, ул. Речная, д. 8 ИНН 5024046846

Телефон (факс): +7(495) 787-60-90

Е-mail: info@shtrih-m.ru

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское шоссе, д. 88, стр.8

Телефон (факс): +7(495) 491-78-12

Е-mail: sittek@mail.ru

Аттестат аккредитации ЗАО КИП «МЦЭ» по проведению испытаний средств измерений в целях утверждения типа № RA.RU.311313 от 09.10.2015 г
