№477 от 05.03.2020
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 139512
О продлении срока действия свидетельства об утверждении типа СИ
О переоформлении свидетельства об утверждении типа СИ
О внесении изменений в ОТ СИ
Барометры-анероиды М-110
Приказы по основной деятельности по агентству Вн. Приказ № 477 от 05.03.2020
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ
РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ05 марта 2020 г. № 477
Москва
О переоформлении, продлении срока действия свидетельства об утверждении типа средства измерений № 15435 «Барометры-анероиды М-110» и внесении изменений в описание типа
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утверждённого приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 (зарегистрирован в Министерстве юстиции Российской Федерации 8 февраля 2019 г. № 53732) (далее - Административный регламент), и в связи с обращением АО «Сафоновский завод «Гидрометприбор» от 21 января 2020 г. № 04/01-0144; № 04/01-0148 и № 04/01-0154, приказываю:
-
1. Внести изменения в описание типа на барометры-анероиды М-110, зарегистрированные в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 3745-73, изложив его в новой редакции согласно приложению к настоящему приказу, с сохранением регистрационного номера.
-
2. Продлить срок действия свидетельства об утверждении типа № 15435 «Барометры-анероиды М-110» на последующие 5 лет.
-
3. Переоформить свидетельство об утверждении типа № 15435
«Барометры-анероиды М-110», зарегистрированное в Федеральном информационном фонде по обеспечению единства измерений под регистрационным номером 3745-73, в связи с переименованием изготовителя с ОАО «Сафоновский завод «Гидрометприбор», г. Сафоново, Смоленская обл. на АО «Сафоновский завод «Гидрометприбор», г. Сафоново, Смоленская обл.
-
4. Управлению государственного надзора и контроля (А.М. Кузьмину), ФГУП «ВНИИМС» (А.Ю. Кузину) обеспечить в соответствии
с Административным регламентом оформление свидетельства с описанием типа средства измерений и выдачу его заявителю.
-
5. Контроль за исполнением настоящего приказа оставляю за собой.
Заместитель Руководителя С.С. Голубев
(-----------------:----------------------------------
Подлинник электронного документа, подписанного ЭП, хранится в системе' электронного документооборота Федеральное агентство по техническому регулированию и метрологии.
СВЕДЕНИЯ О СЕРТИФИКАТЕ ЭП
Сертификат; OOE1036E1B07EOFB80EA118900BCB6D090
Кому выдан: Голубев-Сергей Сергеевич
Действителен: с 06.11.2019 до 06.11.2020 ’
X____________■ _______________✓
Приложение к приказу Федерального агентства по техническому регулированию и метрологии от «05» марта 2020 г. № 477
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Барометры-анероиды М-110
Назначение средства измеренийБарометры-анероиды М-110 предназначены для измерений атмосферного и абсолютного давлений воздуха в испытуемом объёме в наземных условиях.
Описание средства измеренийПринцип действия барометра-анероида М-110 основан на свойстве мембранной анероидной коробки деформироваться при изменении атмосферного или абсолютного давлений. Линейные перемещения мембран преобразуются передаточным рычажным механизмом в угловое перемещение указывающей стрелки над шкалой.

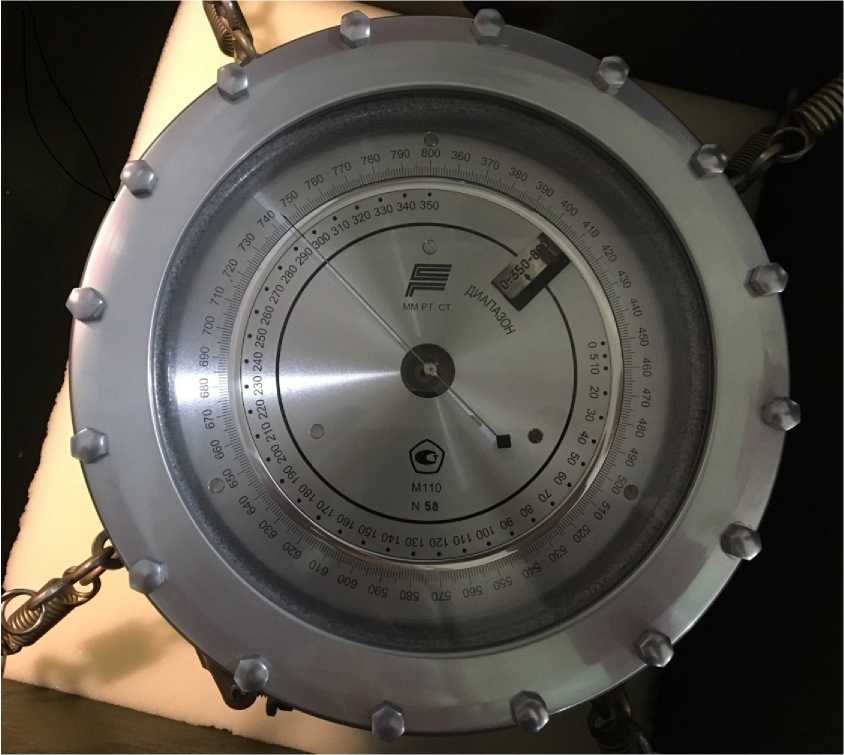

Общий вид барометров-анероидов М-110 представлен на рисунке 1.
Рисунок 1 - Общий вид барометров-анероидов М-110
Пломбирование барометров-анероидов М-110 не предусмотрено.
Программное обеспечение отсутствует.
Метрологические и технические характеристикиМетрологические и технические характеристики барометров-анероидов М-110 приведены в таблице 1-2.
Таблица 1-Метрологические характеристики барометров-анероидов М-110
Наименование характеристики |
Значение |
Диапазон измерений давления, мм рт.ст. (гПа) |
от 5 до 790 (от 6,7 до 1053) |
Пределы допускаемой абсолютной погрешности (после введения поправок из паспорта), мм рт.ст. - в диапазоне от 5 до 100 мм рт.ст. |
±2,5 |
- в диапазоне св. 100 до 790 мм рт.ст. |
±1,5 |
Поправки шкалы барометра, мм рт.ст., не более |
±6,0 |
Таблица 2 - Основные технические характеристики барометров-анероидов М-110
Наименование характеристики |
Значение |
Габаритные размеры, мм, не более
|
205 125 |
Масса, кг, не более |
3,2 |
Условия эксплуатации:
|
от +5 до +50 80 |
Средний срок службы, лет, не менее |
6 |
Вероятность безотказной работы барометра за 4000 часов |
0,91 |
Барометр-анероид М-110 должен выдерживать 1000 циклов изменения давления со скоростью 25 мм рт.ст. за секунду от атмосферного давления дня до 5,001 мм рт.ст. | |
Герметичность корпуса при предельных значениях диапазона измерений давления должна обеспечивать изменение внутреннего давления не более чем на 1,0 мм рт.ст. за 6 мин |
наносится на шкалу барометра-анероида М-110 методом металлографии и на титульный лист паспорта типографским способом.
Комплектность средства измеренийТаблица 3 - Комплектность средства измерений
Наименование |
Обозначение |
Количество |
Барометр-анероид М-110 |
Л62.832.001 |
1 шт. |
Пульт (по заказу) |
Л65.139.001 |
1 шт. |
Футляр |
Л86.875.056 |
1 шт. |
Паспорт |
Л62.832.001ПС |
1 экз. |
Рекомендация. Государственная система обеспечения единства измерений. Барометры мембранные метеорологические типов М-67, М-98, БАММ-1, М-110. Методика поверки» (по заказу) |
МИ 2705-2013 |
1 экз |
осуществляется по документу МИ 2705-2013 «Рекомендация. Государственная система обеспечения един-ства измерений. Барометры мембранные метеорологические типов М-67, М-98, БАММ-1, М-110. Методика поверки».
Основные средства поверки и оборудование:
-
- манометр абсолютного давления МПА-15 с диапазоном измерений от 0,133 до 400 кПа, КТ 0,01 (регистрационный номер в Федеральном информационном фонде 4222-74);
-
- барометр образцовый переносной 1-го разряда БОП-1М-2, с диапазоном измерений от
5 до 1100 гПа, с абсолютной погрешностью ±10 Па (регистрационный номер в Федеральном информационном фонде 26469-17);
насос вакуумный ВН-461М.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измеренийприведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к барометрам-анероидам М-110Приказ Росстандарта № 2900 от 06.12.2019 г. Об утверждении Государственной поверочной схемы для средств измерений абсолютного давления в диапазоне 1*10-1- 1*107 Па
ТУ 25-04-1799-75 Барометр-анероид М-110. Технические условия.
ИзготовительАкционерное общество «Сафоновский завод гидрометеорологических приборов» (АО «Сафоновский завод «Гидрометприбор»)
ИНН 6726009364
Адрес: 215500, г. Сафоново, Смоленская область
Телефон: 8(48142) 7-50-01, 7-50-15, факс: 8(48142) 7-50-45, 7-50-74
E-mall: meteogmp@mail.ru;
Web-сайт: www.meteogmp.ru
Испытательный центрГосударственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Смоленской области» (ГЦИ СИ ФБУ «Смоленский ЦСМ»).
Адрес: 214000, г. Смоленск, ул. Нахимсона, дом 10
Телефон/факс: 8 (4812) 66-65-01
E-mail: csm@smolcsm.ru
Web-сайт: smolcsm.ru
Аттестат аккредитации ГЦИ СИ ФБУ «Смоленский ЦСМ » по проведению испытаний средств измерений в целях утверждения типа № 30145-11 от 03.03.2011 г.
Заместитель
Руководителя Федерального агентства по техническому регулированию и метрологии
А.В. Кулешов
М.п.
«05» марта 2020 г.
