№1692 от 06.08.2021
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт)
# 267649
О внесении изменений в сведения об утвержденном типе средств измерений Дозиметры индивидуальные DMC 3000
Приказы по основной деятельности по агентству Вн. Приказ № 1692 от 06.08.2021
УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «06» августа 2021 г. № 1692
Лист № 1 Регистрационный № 56551-14 Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Дозиметры индивидуальные DMC 3000
Назначение средства измеренийДозиметры индивидуальные DMC 3000 (далее - дозиметр) предназначены для измерений индивидуального эквивалента дозы (ИЭД) и мощности индивидуального эквивалента дозы (МИЭД) фотонного излучения.
Описание средства измеренийКонструктивно дозиметр представляет собой компактный прибор, состоящий из пластмассового водонепроницаемого корпуса, в котором расположен полупроводниковый детектор с набором необходимой электроники и источник питания. На торцевой части корпуса расположен дисплей, на передней стенке - кнопки управления, а на задней - клипса для крепления дозиметра к карману спецодежды.
Принцип действия дозиметра основан на взаимодействии фотонного излучения с веществом полупроводникового энергокомпенсированного детектора на основе кремния и возникновения зарядов, которые усиливаются и преобразуются в электрические импульсы, частота которых пропорциональна мощности дозы излучения.
Дозиметр может эксплуатироваться в двух различных режимах работы: «satellite» («автоматический») и «апЮпошо^» («ручной»)
В режиме «satellite» управление дозиметром (режимы паузы, измерений, установки порогов превышения) осуществляется с помощью дополнительного оборудования в централизованной системе предприятия. В режиме «autonomous» управление дозиметра может осуществляться пользователем как вручную с использованием одной управляющей кнопки дозиметра, так и с помощью компьютера с использованием программы DMC User и специального бесконтактного устройства считывания LDM 320 (далее - считыватель).
Внешний вид дозиметров и считывателя, схема пломбировки дозиметров приведены на рисунках 1 и 2.

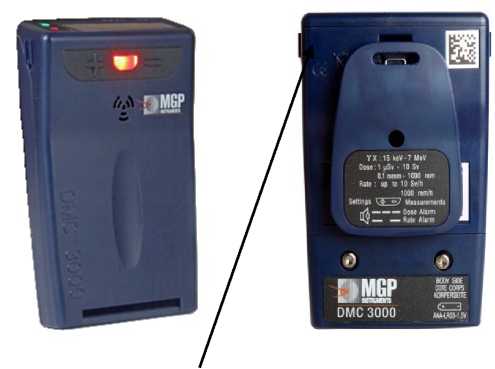

Место пломбировки

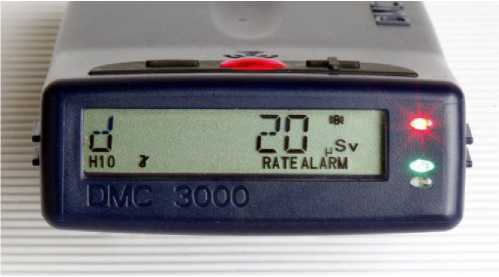

Рисунок 1 - Дозиметр индивидуальный DMC3000

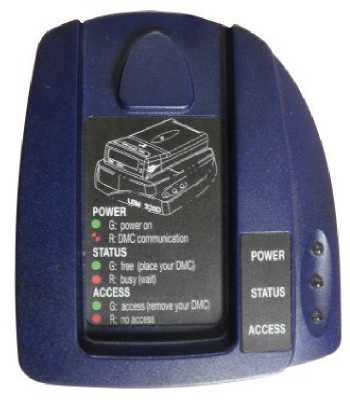

Рисунок 2 - Бесконтактный считыватель LDM 320.
Программное обеспечение (ПО) дозиметров встроенное и, по дополнительному заказу, пользовательское.
Встроенное ПО предназначено для расчёта и вывода измеренных значений МИЭД и ИЭД, передачи данных в память и извлечение из памяти. Версию встроенного ПО - «G3» можно увидеть при входе в пользовательское ПО «DMC User». Параметры встроенного ПО устанавливаются производителем и их невозможно изменить.
Пользовательское ПО «DMC User» позволяет управлять дозиметром (режимы паузы, измерений, установки порогов превышения, передача измеренных значений и идентификационных данных) с помощью компьютера.
Идентификационные данные ПО «DMC User» приведены в таблице 1.
Таблица1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
Пользовательское ПО |
DMC User |
1.0.0 |
3cb014053dbec96d2198884a7ff 2b549 |
MD5 |
|
Встроенное ПО |
G3 |
- |
- |
- |
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Защита пользовательского ПО DMC User от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики
Метрологические и технические характеристики дозиметров приведены в таблице 2. Таблица 2
|
Наименование характеристики |
Значение |
|
Диапазон энергий фотонного излучения, МэВ |
от 0,015 до 7 |
|
Диапазон измерений ИЭД, Зв |
от 1.10-6 до 10 |
|
Пределы допускаемой основной относительной погрешности измерений ИЭД, % |
± 15 |
|
Диапазон регистрации МИЭД, Зв/ч |
от 1.10-7 до 20 |
|
Диапазон измерений МИЭД, Зв/ч |
от 1.10-6 до 10 |
|
Пределы допускаемой основной относительной погрешности измерений МИЭД, % |
± (15+20/H), где H - численное значение измеренной МИЭД, мкЗв/ч |
|
Пределы допускаемой дополнительной погрешности измерений ИЭД в рабочих условиях эксплуатации при температуре воздуха от минус 10 до 15 оС и от 25 до 50 оС, % |
± 10 |
|
Пределы допускаемой дополнительной погрешности измерений ИЭД в условиях повышенной влажности (от 80 до 90 % при температуре воздуха +35 °С), % |
± 5 |
|
Энергетическая зависимость чувствительности дозиметров относительно энергии гамма-излучения 661,6 кэВ радионуклида Cs-137, % |
± 20 |
|
Анизотропия чувствительности дозиметра при изменении угла падения фотонного излучения (в пределах ± 75о относительно основного направления облучения), %:
|
± 20 ± 50 |
|
Время установления рабочего режима дозиметров, с, не более |
15 |
|
Время непрерывной работы с алкалиновой батареей питания типа AAA (LR03) 1,5 В, на уровне фоновых значений, ч, не менее |
2500 |
|
Нестабильность показаний дозиметров за 8 ч непрерывной работы, % |
± 2 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
86x56x21 |
|
Масса с батареей, г, не более |
84 |
|
Наработка на отказ, ч |
10000 |
|
Срок службы, лет |
10 |
|
Нормальные условия эксплуатации:
|
от 15 до 25 до 80 от 84,0 до 106,7 |
|
Наименование характеристики |
Значение |
|
Рабочие условия эксплуатации:
|
от минус 10 до 50 до 90 от 84,0 до 106,7 |
наносится типографским способом на титульные листы этикетки и руководства по эксплуатации.
Комплектность средства измерений Комплект поставки приведен в таблице 3.
Таблица 3
|
Обозначение |
Наименование |
Количество |
|
DMC 3000 |
Дозиметр индивидуальный |
* |
|
LDM 320 |
Устройство считывания дистанционное |
1** |
|
AAA |
Элемент питания |
1 |
|
Эксплуатационные документы | ||
|
436210-18-46603608-13РЭ |
Руководство по эксплуатации |
1 |
|
436210-18-46603608-13МП |
Методика поверки |
1 |
|
436210-18-46603608-13ЭТ |
Этикетка |
1 |
|
Свидетельство о поверке |
1 | |
|
* - количество дозиметров определяется заказом | ||
|
** - поставка определяется заказом | ||
Дозиметры индивидуальные DMC 3000. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к дозиметрам индивидуальным DMC 3000ГОСТ 8.070-96 Государственная поверочная схема для средств измерений поглощенной и эквивалентной доз и мощности поглощенной и эквивалентной доз фотонного и электронного излучений.
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические условия.
ГОСТ 28271-89 Приборы радиометрические и дозиметрические носимые. Общие технические требования и методы испытаний.
ПРИЛОЖЕНИЕ к приказу Федерального агентства по техническому регулированию и метрологии от «06» августа 2021 г. № 1692
Сведения
об утвержденном типе средств измерений, подлежащие изменению в части сведений об изготовителе (правообладателе)
|
№ п/п |
Наименование типа |
Обозначение типа |
Регистрационный номер в ФИФ |
Изготовитель |
Правообладатель |
Заявитель | ||
|
Отменяемые сведения |
Устанавливаемые сведения |
Отменяемые сведения |
Устанавливаемые сведения | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
1. |
Дозиметры индивидуальные |
DMC 3000 |
56551-14 |
Компания «MIRION Technologies (MGPI) SA», Франция |
Компания «MIRION Technologies (MGPI) SAS», Франция |
ООО НПП "РАДИКО", Калужская область, г. Обнинск | ||
МИНИСТЕРСТВО ПРОМЫШЛЕННОСТИ И ТОРГОВЛИ РОССИЙСКОЙ ФЕДЕРАЦИИ
ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ (Госстандарт)
ПРИКАЗ
06 августа 2021 г.
№ 1692
Москва
О внесении изменений в сведения об утвержденном типе средств измерений
Во исполнение Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений, утвержденного приказом Федерального агентства по техническому регулированию и метрологии от 12 ноября 2018 г. № 2346 «Об утверждении Административного регламента по предоставлению Федеральным агентством по техническому регулированию и метрологии государственной услуги по утверждению типа стандартных образцов или типа средств измерений», приказываю:
-
1. Внести изменения в сведения об утвержденном типе средств измерений в части сведений об изготовителе (правообладателе) утвержденного типа средств измерений, согласно приложению к настоящему приказу.
-
2. Утвердить измененное описание типа средств измерений, прилагаемое к настоящему приказу.
-
3. ФГУП «ВНИИМС» внести сведения об утвержденном типе средств измерений согласно приложению к настоящему приказу в Федеральный информационный фонд по обеспечению единства измерений в соответствии с Порядком создания и ведения Федерального информационного фонда по обеспечению единства измерений, передачи сведений в него и внесения изменений в данные сведения, предоставления содержащихся в нем документов и сведений, утвержденным приказом Министерства промышленности и торговли Российской Федерации от 28 августа 2020 г. № 2906.
-
4. Контроль за исполнением настоящего приказа оставляю за собой.
f \
Подлинник электронного документа, подписанного ЭП, хранится в системе электронного документооборота Федерального агентства по техническому регулированию и метрологии
А.П.Шалаев
Руководитель
СБЕДЕИИЯ О СЕРТИФИКАТЕ ЭП
Сертификат: 028BB28700AOAC3E9843FA50B54F406F4C Кому выдан: Шалаев Антон Павлович
Действителен: с 29.12.2020 до 29.12.2021
