Конструктивно АИИС КУЭ блоков № 2 и № 3 Челябинской ТЭЦ-3 является трехуровневой системой с иерархической распределенной обработкой информации:

• - первый - уровень измерительных каналов (далее - ИК) - состоит из 10 ИК и включает в себя измерительные трансформаторы тока (ТТ) классов точности 0,2; 0,2S; измерительные трансформаторы напряжения (ТН) классов точности 0,2, 0,5; счетчики электрической энергии трехфазные многофункциональные Альфа А1800 и ЕвроАльфа класса точности 0,2S/0,5 и вторичные измерительные цепи;

• - второй - уровень информационно-вычислительного комплекса электроустановки -включает в себя устройства сбора и передачи данных (УСПД) типа RTU-327L и каналы сбора данных со счетчиков;

• - третий - уровень информационно-вычислительного комплекса - включает в себя: технические средства приемо-передачи данных (каналообразующая аппаратура) и сервер базы данных «Альфа ЦЕНТР».

В состав АИИС КУЭ блоков № 2 и № 3 Челябинской ТЭЦ-3 входит система обеспечения единого времени (далее - СОЕВ), формируемая на всех уровнях иерархии.

Структурная схема АИИС КУЭ блоков № 2 и № 3 Челябинской ТЭЦ-3 изображена на рис. 1.

АИИС КУЭ блоков № 2 и № 3 Челябинской ТЭЦ-3 решает следующие задачи:

• - измерение 30-минутных приращений активной и реактивной электрической энергии и автоматический сбор результатов измерений приращений электрической энергии с заданной дискретностью учета (30 мин), привязанных к шкале UTC;

• - ведение системы единого времени.

Принцип действия заключается в следующем. Первичные фазные токи и напряжения трансформируются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на соответствующие входы счетчика. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности.

Электрическая энергия вычисляется для интервалов времени 30 мин суммированием результатов измерений средней мощности, полученной путём интегрирования за интервал времени 0,02 с.

Средняя активная (реактивная) электрическая мощность на интервале времени усреднения 30 мин вычисляется по 30-ти минутным приращениям электроэнергии.

----------- it.-fraa'c йнмг ......- - ПМрВДВДЬ* фне№

i*W X'J - ■■.^cfw.v.'.Ts.'.■■:-слчриздлми) «итлвг лггмрчямя да ЙИУ Jj/ - ЫффНЙШСИ* ^ЛЛ^МИЛЛИ; «w ллияьйййи» JteHW

Aiwi* ftai- И8Ю-X8K

КСЖИЫ i ftjtf Л.'ЗД-Й'Х?

WWW 'Air. WtftfUffllwWiS 'Ш' f^X?4<S XWKftnteltlil г/ьмта Й^ЙЧ

W 'Ффоу* '

CeptepSfl

нвкз

LOEB

Cveww 11

ИНК ТВ 11

НИК ТУ 75

СЧСФЧХ S п

W

иккку ю

ИИК КУ 1

НИК КУ 110 шт.1

Зюты 1

О

_ у

___X__ _4

/          f

I 1

Fwwsir S7 п тт

ЧССВ

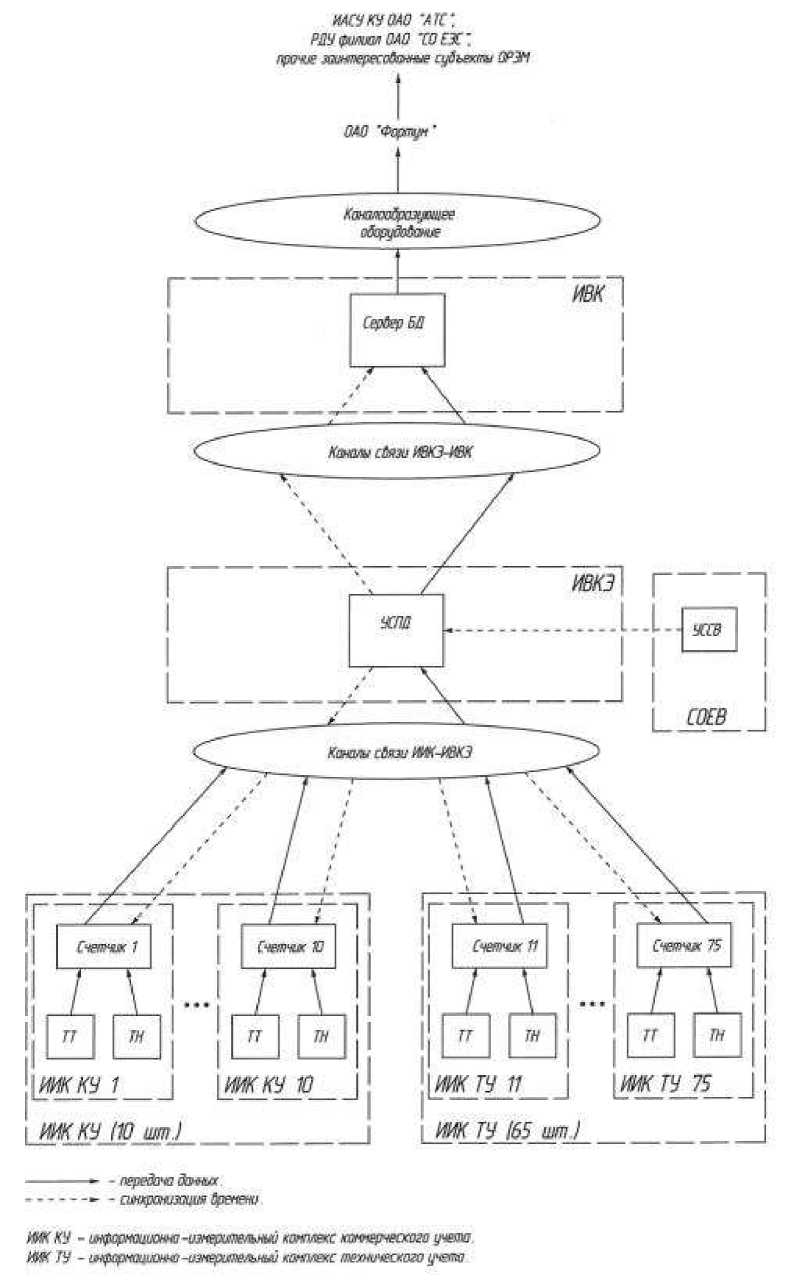

Рис. 1. Структурная схема АИИС КУЭ блоков № 2 и № 3 Челябинской ТЭЦ-3

Цифровые сигналы с выходов счетчиков по проводным линиям связи интерфейса RS-485 поступает в УСПД, расположенные в шкафах УСПД. В УСПД осуществляется хранение измерительной информации, ее накопление и передача накопленных данных через сегмент локальной вычислительной сети (ЛВС) по сети Ethernet (основной канал) или через терминалы сотовой связи (резервный канал) на уровень сервер БД уровня ИВК, где осуществляется вычис-

Лист № 3 Всего листов 10 ление электроэнергии и мощности с учетом коэффициентов трансформации ТТ и ТН, хранение и накопление измерительной информации,

В сервере баз данных (БД) системы выполняется обработка измерительной информации, получаемой с УСПД уровня ИВКЭ, в частности резервное копирование, формирование и хранение поступающей информации, оформление справочных и отчетных документов. Передача информации в организации-участники ОРЭМ осуществляется от сервера БД по внешнему каналу связи. В качестве внешнего канала связи используется выделенный канал доступа в Интернет по электронной почте. Данные передаются в формате XML-файлов.

Регламентированный доступ к информации сервера БД АИИС КУЭ с АРМ операторов осуществляется через сегмент ЛВС предприятия по интерфейсу Ethernet.

Механическая защита от несанкционированного доступа обеспечивается пломбированием:

• - испытательной коробки (специализированного клеммника);

• - крышки клеммных отсеков счетчиков.

Схемы пломбирования приведены на рис. 2-4.

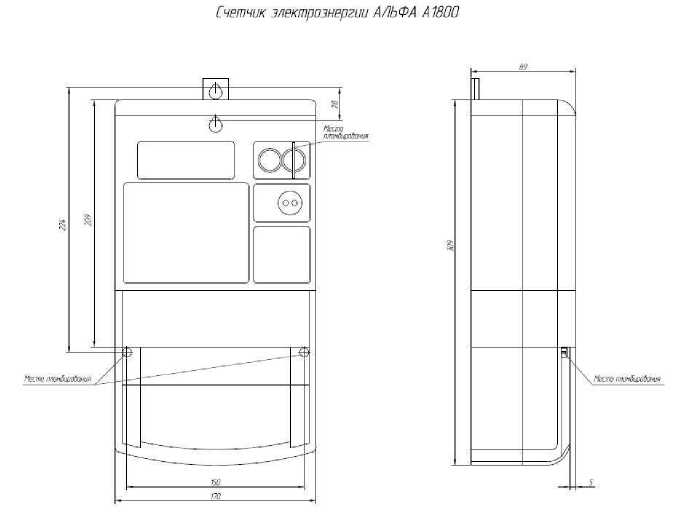

Рис. 2. Схема пломбирования счётчика электроэнергии АЛЬФА А1800

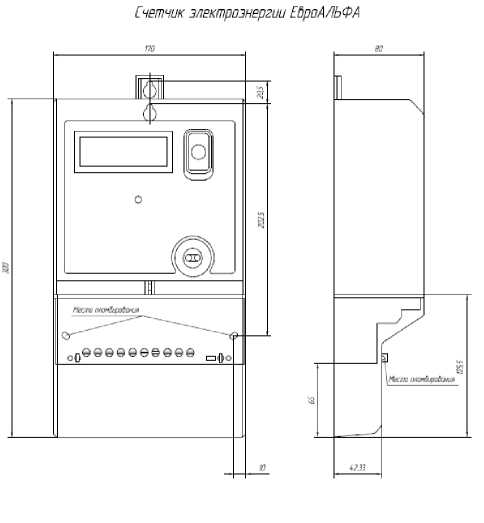

Рис. 3. Схема пломбирования счётчика электроэнергии ЕвроАЛЬФА

Испытательная клеммная колодка

Меово пвий^дайсм.!»

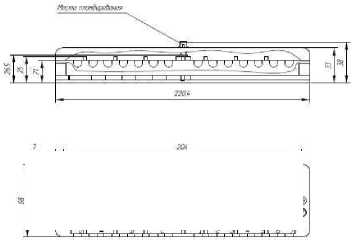

Рис. 4 Схема пломбирования испытательной клеммной колодки

Таблица 3 - Комплектность АИИС КУЭ блоков № 2 и № 3 Челябинской ТЭЦ-3

Состав измерительных каналов и их метрологические характеристики приведены в таблице 2.

Таблица 2 - Состав измерительных каналов и их метрологические характеристики

Продолжение таблицы 2

Продолжение таблицы 2

Примечания:

• 1. В графе 7 таблицы 2 «Основная погрешность ИК, ± %» приведены границы погрешности измерений электрической энергии и мощности при доверительной вероятности Р=0,95; cosф=0,87 (мпф=0,5) и токе ТТ, равном 1_ном.

• 2. В графе 8 таблицы 2 «Погрешность ИК в рабочих условиях эксплуатации, ± %» приведены границы погрешности измерений электрической энергии и мощности посредством ИК при доверительной вероятности Р=0,95; cosф=0,5 ^пф=0,87) и токе ТТ, равном 10 % от 1_ном.

• 4. Нормальные условия эксплуатации:

• - параметры сети: диапазон напряжения (0,98    1,02)и_ном; диапазон силы тока

(1,0 + 1,2)1_ном; коэффициент мощности cos9=0,9 инд.

• - температура окружающего воздуха (для счетчиков электрической энергии): от 21°С до 25°С; УСПД - от 15°С до 25°С;

• - магнитная индукция внешнего происхождения - 0 мТл;

• - относительная влажность воздуха (70±5) %;

• - атмосферное давление (750±30) мм рт.ст.

• 5. Рабочие условия эксплуатации:

для ТТ и ТН:

• - параметры сети: диапазон первичного напряжения (0,9 1,1)и_ном1; диапазон силы первичного тока (0,01 + 1,2)1_ном1; коэффициент мощности cos9 (sin9) 0,5 + 1,0 (0,6 + 0,87); частота (50,0 ± 0,5) Гц;

• - температура окружающего воздуха от -30°С до 35°С;

• - относительная влажность воздуха (70±5) %;

• - атмосферное давление (750±30) мм рт.ст.

Для счетчиков электрической энергии:

• - параметры сети: диапазон вторичного напряжения (0,9   1,1)и_ном2; диапазон силы

вторичного тока (0,01 1,2)1_ном2; диапазон коэффициента мощности cos9 (sin9) 0,5 1,0 (0,6 + 0,87); частота (50,0 ± 0,5) Гц;

• - магнитная индукция внешнего происхождения 0,5 мТл;

• - температура окружающего воздуха от 15°С до 30°С;

• - относительная влажность воздуха (40  60) %;

• - атмосферное давление (750±30) мм рт. ст.

Для аппаратуры передачи и обработки данных:

• - параметры питающей сети: напряжение (220 ± 10) В; частота (50 ± 1) Гц;

• - температура окружающего воздуха от 15 °С до 30 °С;

• - относительная влажность воздуха (70 ± 5) %;

• - атмосферное давление (750 ± 30) мм рт.ст.

• 6. Допускается замена измерительных трансформаторов и счетчиков на однотипные с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2. Замена оформляется актом. Акт хранится совместно с настоящим описанием типа АИИС КУЭ блоков № 2 и № 3 Челябинской ТЭЦ-3 как его неотъемлемая часть.

Пределы допускаемой абсолютной погрешности измерений времени в АИИС КУЭ блоков № 2 и № 3 Челябинской ТЭЦ-3 ± 5 с.

Пределы допускаемой абсолютной погрешности измерений интервалов времени в АИ-ИС КУЭ блоков № 2 и № 3 Челябинской ТЭЦ-3 ± 5 с/сут.
