Номер по Госреестру СИ: 29694-08
29694-08 Трансформаторы тока
(TAG 123/245/362/550)
Назначение средства измерений:
Трансформаторы тока TAG 123/245/362/550 предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления в электросетях переменного тока промышленной частоты от 110 до 500 кВ.
Внешний вид.
Трансформаторы тока

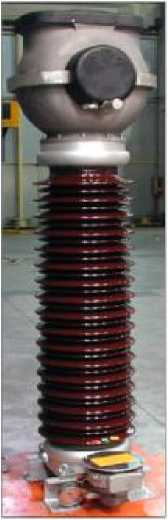

Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на паспорт типографским способом.
Лист №2 Всего листов 2
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения приведены в руководстве по эксплуатации трансформаторов тока
TAG 123/245/362/550 фирмы “Trench Italia S.r.l.”, Италия.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока TAG 123/245/362/550:
ГОСТ 7746-2001 «Трансформаторы тока. Общие технические условия».
ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
-
- осуществление торговли и товарообменных операций;
-
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
ПоверкаОсуществляется по документу ГОСТ 8.217-2003 " ГСИ. Трансформаторы тока. Методика поверки". Основные средства поверки: Трансформаторы тока эталонные ТТИ-5000.5 (номинальный первичный ток от 5 до 5000 А, относительная погрешность ± 0,05 %), -Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.
Изготовитель
Фирма “Trench Italia S.r.l.”, Италия.
Адрес -Strada Curagnata, 37 - 17014 Bragno-Cairo Montenotte (SV), Italy
Тел. +39 019 5161 111, факс +39 019 5161 401
Заявитель
ООО «Сименс», г. Москва
Адрес: Россия,115184, Москва, ул. Большая Татарская, д. 9
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru
Принцип действия основан на явлении взаимной индукции, выходной ток вторичных обмоток практически пропорционален первичному току и относительно сдвинут по фазе на угол, близкий к нулю. Трансформаторы тока TAG 123/245/362/550 являются масштабными преобразователями. Сердечники и вторичные обмотки расположены в верхней части внутри корпуса из алюминиевого сплава, который смонтирован на изоляторе из высокопрочного фарфора или композиционного материала.
Высоковольтная изоляция внутри обеспечивается за счёт элегазовой смеси, давление которой контролируется манометром, снабженным сигнализирующими и отключающими контактами, срабатывающими при отклонении давления от нормы. Защита от возможного повышения внутреннего давления обеспечивается за счет предохранительного клапана. Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь тороидальные сердечники с вторичными обмотками, равномерно распределенными по сердечникам. Трансформатор может иметь до 8 вторичных обмоток - измерительных и/или защитных. Выводы вторичных обмоток пропущены через опорную трубу и подключены к клеммам контактной коробки на раме основания трансформатора. Контактная (клеммная) коробка закрыта крышкой, которая пломбируется для предотвращения несанкционированного доступа. Выпускаются четыре модификации трансформаторов тока: TAG-123, TAG -245, TAG -362 и TAG -550, предназначенные для работы в электрических сетях 110, 220, 330 и 500 кВ, соответственно, и различающиеся весовыми характеристиками и габаритами.
Трансформатор тока - 1 шт.
Руководство по эксплуатации - 1 экз.
Паспорт - 1 экз.
-
- наибольшие рабочие напряжения, кВ
126; 145; 252; 362; 525
от 200 до 3000
1 и 5
0,2S; 0,2; 0,5; 1.0 / 5-10
от10 до 300
5P; 10P / 10-30
от10 до 600
50; 60
от 370 до 1250
от 2200x375x375 до 5600х550х550
-
- номинальные первичные токи, А
-
- номинальные вторичные токи, А
Для измерительных обмоток:
-
- классы точности/ коэффициент безопасности
-
- номинальные нагрузки, В^А
Для защитных обмоток:
-
- классы точности/ предельная кратность
-
- номинальные нагрузки, В^А
-
- номинальная частота, Гц
-
- масса, кг
-
- габаритные размеры, мм
Климатическое исполнение У1 по ГОСТ 15150-69.
