Номер по Госреестру СИ: 55483-13
55483-13 Трансформаторы тока
(TAG 123)
Назначение средства измерений:
Трансформаторы тока TAG 123 (далее - трансформаторы) предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, применяются в электросетях переменного тока промышленной частоты.

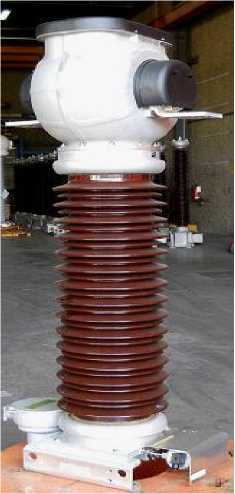

Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом и на табличку на корпусе трансформатора методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в эксплуатационной документации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам тока TAG 123
-
1 ГОСТ 7746-2001 Трансформаторы тока. Общие технические условия
-
2 ГОСТ 8.217-2003 Государственная система обеспечения единства измерений. Трансформаторы тока. Методика поверки
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Осуществление торговли и товарообменных операций.
Испытательный центр
ГЦИ СИ Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
тел./факс: (8412) 49-82-65, e-mail: pcsm@sura.ru
Трансформаторы являются масштабными преобразователями. Сердечники и вторичные обмотки расположены в верхней части внутри корпуса из алюминиевого сплава, который смонтирован на изоляторе из высокопрочного фарфора или композиционного материала. Высоковольтная изоляция внутри обеспечивается за счет элегазовой смеси, давление которой контролируется манометром, снабженным сигнализирующими и отключающими контактами, срабатывающими при отклонении давления от нормы. Защита от возможного повышения внутреннего давления обеспечивается за счет предохранительного клапана. Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь тороидальные сердечники с вторичными обмотками, равномерно распределенными по сердечникам. Выводы вторичных обмоток пропущены через опорную трубу и подключены к клемма контактной коробки на раме основания трансформатора.
Фотографии общего вида представлены на рисунке 1.
Рисунок 1
представлены в таблице 1.
Таблица 1
Наименование параметра |
Значение |
Номинальное первичное напряжение, кВ |
110/^3 |
Наибольшие рабочие напряжения, кВ |
126 |
Номинальный первичный ток, А |
300; 600 |
Номинальный вторичный ток, А |
1 |
Для измерительных обмоток: классы точности/номинальная нагрузка, ВА |
0,2S/5; 0,5/20 |
Для защитных обмоток: класс точности/номинальная нагрузка, ВА |
10Р/30 |
Предельная кратность |
20 |
Коэффициент безопасности |
10 |
Номинальная частота, Гц |
50-60 |
Масса, кг, не более |
400 |
Габаритные размеры, мм |
2200 х 375 х 375 |
Климатическое исполнение УХЛ3.1 по ГОСТ 15150.
