Номер по Госреестру СИ: 91394-24
91394-24 Трансформаторы напряжения
(TVBs123)
Назначение средства измерений:
Трансформаторы напряжения TVBs123 (далее - трансформаторы) предназначены для масштабного преобразования и измерения напряжения в электрических установках переменного тока промышленной частоты, передачи сигнала измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 27.02.2024
Срок свидетельства -
Номер записи - 193304
ID в реестре СИ - 1414693
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Фирма "Trench Italia S.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№490 от 2024.02.26 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы напряжения (TVBs123)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Trench Italia S.r.l."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
29693-11 18.05.2016 |
Трансформаторы напряжения, TVBs Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
29694-08 09.12.2018 |
Трансформаторы тока, TAG 123/245/362/550 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
29695-08 09.12.2018 |
Трансформаторы напряжения, CPTf 123/245/362/550/750 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
37104-08 01.03.2013 |
Трансформаторы напряжения, TVBm 123/145T Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
37105-08 01.03.2013 |
Трансформаторы тока, TABm 123/145T Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
37106-08 01.03.2013 |
Трансформаторы тока, TAB 170/245/362/420 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
37107-08 01.03.2013 |
Трансформаторы напряжения, TVB 170/245/362/420 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
38886-08 01.11.2013 |
Трансформаторы напряжения, TVG 123/245 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
38886-14 25.09.2019 |
Трансформаторы напряжения, TVG 123/245 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
38887-08 01.11.2013 |
Трансформаторы комбинированные, AVG 123/245 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
38887-14 25.09.2019 |
Трансформаторы комбинированные, AVG 123/245 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
49406-12 |
Трансформаторы комбинированные, AVG 123 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
51060-12 |
Трансформаторы напряжения, TVBs 123 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
54929-13 |
Трансформаторы напряжения, TVG 123 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
55483-13 |
Трансформаторы тока, TAG 123 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
57418-14 05.04.2024 |
Трансформаторы напряжения емкостные, TCVT Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
8 лет | |
|
60788-15 27.05.2020 |
Трансформаторы напряжения, TVG 362/550 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ МП |
8 лет |
|
62482-15 |
Трансформаторы напряжения емкостные, CPTf 245/4 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ МП |
8 лет |
|
75522-19 08.07.2024 |
Трансформаторы тока, IOSK Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ МП |
8 лет |
|
91394-24 |
Трансформаторы напряжения, TVBs123 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ МП |
8 лет |
Кто поверяет Трансформаторы напряжения (TVBs123)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Западно-Сибирский филиал ФГУП "ВНИИФТРИ" (RA.RU.311579) | РСТ | 6 | 6 | 6 | 0 | 0 | 6 | 6 | 0 |
Стоимость поверки Трансформаторы напряжения (TVBs123)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульные листы паспортов трансформаторов напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе «общие сведения об изделии» паспорта.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательФирма «Trench Italia S.r.l.», Италия
Адрес: Strada Curagnata, 37, Cairo Montenotte (SV), 17014, Италия
Тел.: +39 019 5161 111Факс: +39 019 5161 401
Web-сайт: http://www.trenchgroup.com
Изготовитель
Фирма «Trench Italia S.r.l.», ИталияАдрес: Strada Curagnata, 37, Cairo Montenotte (SV), 17014, Италия
Тел.: +39 019 5161 111Факс: +39 019 5161 401
W eb -сайт: http://www.trenchgroup. com
Испытательный центр
Западно-Сибирский филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Западно-Сибирский филиал ФГУП «ВНИИФТРИ») Адрес филиала: 630004, г. Новосибирск, пр-кт Димитрова, д. 4Телефон (факс):+7(383)210-08-14, +7(383)210-13-60
E-mail: director@sniim.ru
Правообладатель
Фирма «Trench Italia S.r.l.», ИталияАдрес: Strada Curagnata, 37, Cairo Montenotte (SV), 17014, Италия
Тел.: +39 019 5161 111Факс: +39 019 5161 401
Web-сайт: http://www.trenchgroup.com
Трансформаторы являются однофазными электромагнитными трансформаторами с элегазовой изоляцией.
Принцип действия трансформаторов основан на явлении взаимной индукции в обмотках, намотанных на один сердечник. Напряжение во вторичной обмотке зависит от напряжения, поданного в первичную обмотку, и соотношения витков первичной и вторичной обмоток. Первичная и вторичные обмотки расположены в герметичном баке из алюминиевого сплава, заполненном элегазом. Плотность элегаза контролируется специальным монитором плотности. При этом для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной. Трансформаторы имеют две вторичные обмотки - измерительную и защитную. На крышке горловины бака установлен проходной изолятор из эпоксидной смолы. Трансформаторы предназначены для установки в ячейках элегазовых комплектных распределительных устройств. На торцевой части бака находится коробка вторичных выводов. Крышка контактной коробки пломбируется с использованием специальных болтов для предотвращения несанкционированного доступа.
К трансформаторам данного типа относятся трансформаторы напряжения однофазные TVBs123 зав. №№ 30027625, 30027626, 30027627, 30027628, 30027629, 30027630 (изготовлены в 2008 г.).
Заводской номер, основные метрологические и технические характеристики нанесены на информационную табличку на корпусе трансформатора методом металлографики.
Внешний вид трансформаторов приведен на рисунке 1.
Место нанесения заводского номера

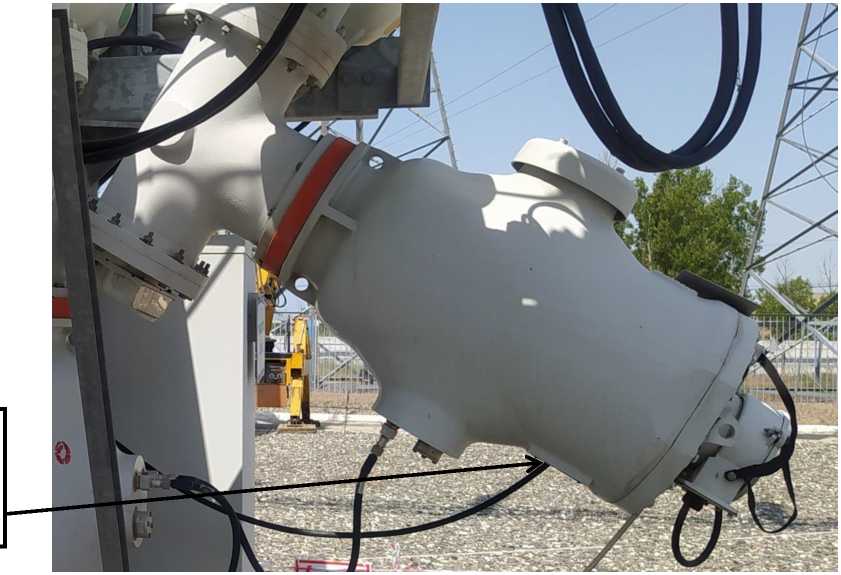

Рисунок 1 - Общий вид трансформатора напряжения TVBs123
приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики
|
Характеристика |
Значение |
|
Номинальное напряжение первичной обмотки, В |
110000/^3 |
|
Номинальное напряжение основной вторичной обмотки a-n, В |
100/V3 |
|
Номинальное напряжение дополнительной вторичной обмотки da-dn, В |
100 |
|
Класс точности основной вторичной обмотки a-n |
0,2 |
|
Класс точности дополнительной вторичной обмотки da-dn |
3Р |
|
Номинальная мощность основной вторичной обмотки a-n, В^А |
60 |
|
Номинальная мощность дополнительной вторичной обмотки da-dn, В^А |
400 |
|
Предельная мощность основной вторичной обмотки a-n, В^А |
60 |
|
Предельная мощность дополнительной вторичной обмотки da-dn, В^А |
400 |
|
Номинальная частота, Гц |
50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Климатическое исполнение по ГОСТ 15150-69 |
УХЛ1 |
