Номер по Госреестру СИ: 38887-14
38887-14 Трансформаторы комбинированные
(AVG 123/245)
Назначение средства измерений:
Трансформаторы комбинированные AVG 123/245 предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты напряжением от 110 до 220 кВ.

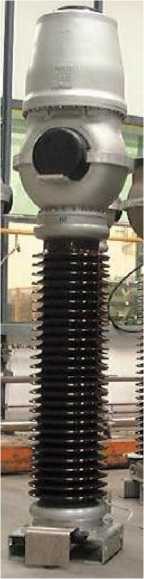

Внешний вид.
Трансформаторы комбинированные
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на титульный лист паспорта типографским способом и на табличку технических данных трансформатора методом трафаретной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений с помощью трансформаторов комбинированных AVG 123/245 указаны в паспорте.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам комбинированным AVG 123/245
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия». ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». ГОСТ 7746-2001 «ГСИ. Трансформаторы тока. Общие технические условия». ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки». Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
Осуществление торговли.
Поверка
ПоверкаПоверка трансформаторов комбинированных AVG 123/245 осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки» и ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Перечень основных средств, применяемых при поверке:
-
- делитель высоких напряжений Н 4861/400
диапазон измерения напряжения переменного тока, кВ: от 20/^3 до 500/^3 предел допускаемой погрешности измерения напряжения, %: ± 0,1 предел допускаемой погрешности измерения угла фазового сдвига, мин: ± 5
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5 номинальные значения первичного тока, А: от 5 до 5000
класс точности: 0,05
-
- прибор сравнения КНТ-03
предел измерения погрешности напряжения, %: ± 19,99; предел измерения токовой погрешности, %: ± 19,99; предел измерения угловой погрешности, угловых мин: ± 1999
Изготовитель
Фирма «TRENCH ITALIA S.r.l.», Италия Адрес: Strada Curagnata, 37, 17014 Cairo Montenotte (SV), Italy
Phone: +39 019 5161 111
http://www.trenchgroup.com
Испытательный центр
Государственный центр испытаний средств измеренийФедеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва») 117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00; http://www.rostest.ru
Трансформаторы комбинированные AVG 123/245 (далее - трансформаторы)
конструктивно представляют собой совмещенные в единой конструкции трансформатор тока и трансформатор напряжения электромагнитного типа. Оба трансформатора размещены в алюминиевом резервуаре, который закреплен на фарфоровом или композитном изоляторе, установленном на основании. В резервуаре трансформатор напряжения расположен над трансформатором тока. Трансформатор тока может иметь до восьми вторичных обмоток -измерительных и/или защитных. Трансформатор напряжения может иметь до пяти вторичных обмоток - измерительных и/или защитных.
В качестве изолирующей среды во внутренних полостях трансформаторов используется электротехнический газ (элегаз) или смесь элегаза с азотом. Давление элегаза контролируется манометром с температурной компенсацией, снабженным контактами, срабатывающими при отклонении давления от нормы. Для защиты резервуара от разрыва при превышении внутреннего давления в его верхней части расположен предохранительный клапан.
Выводы вторичных обмоток помещены в клеммную коробку, размещенную на корпусе у основания трансформатора и закрываемую пломбируемой крышкой. На основании трансформаторов размещена табличка технических данных.
Рабочее положение трансформаторов в пространстве - вертикальное.
Фотография общего вида трансформаторов комбинированных AVG 123/245 представлена на рисунке 1.
Рисунок 1 - Фотография общего вида трансформаторов комбинированных AVG 123/245
Основные метрологические и технические характеристики трансформаторов комбинированных AVG 123/245 представлены в таблице 1.
Таблица 1
Характеристика |
Значение | |
AVG 123 |
AVG 245 | |
Для трансформатора напряжения | ||
Номинальное напряжение первичной обмотки, кВ |
110/^3 |
220/^3 |
Наибольшее рабочее напряжение, кВ |
126 |
252 |
Номинальное напряжение вторичных обмоток, В |
100/^3; 100/3; 100 | |
Классы точности вторичных обмоток: основных дополнительных |
0,2; 0,5; 1,0; 3,0 3Р; 6Р | |
Номинальная мощность вторичных обмоток в классах точности, В^ А: 0,2 0,5 1,0; 3,0; 3Р; 6Р |
от 1 до 300 от 1 до 600 от 1 до 1200 | |
Для трансформатора тока | ||
Номинальный первичный ток, А |
от 100 до 3000 | |
Номинальный вторичный ток, А |
1; 5 | |
Классы точности вторичных обмоток: для измерений и учета для защиты |
0,2; 0,2S; 0,5; 0,5S; 1 5Р;10Р | |
Номинальная вторичная нагрузка, В^А |
от 1 до 100 | |
Номинальный коэффициент безопасности приборов вторичных обмоток для измерений |
от 5 до 30 | |
Номинальная предельная кратность вторичных обмоток для защиты |
от 5 до 60 | |
Общие характеристики | ||
Номинальная частота, Гц |
50; 60 | |
Габаритные размеры, мм: длина ширина высота |
от 500 до 1200 от 450 до 1000 от 2390 до 4650 | |
Масса, кг |
от 350 до 1000 | |
Климатическое исполнение по ГОСТ 15150-69 |
У1, УХЛ1, ХЛ1 |
