Номер по Госреестру СИ: 75522-19
75522-19 Трансформаторы тока
(IOSK)
Назначение средства измерений:
Трансформаторы тока IOSK (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока от 110 до 500 кВ частотой 50 или 60 Гц.
Внешний вид.
Трансформаторы тока

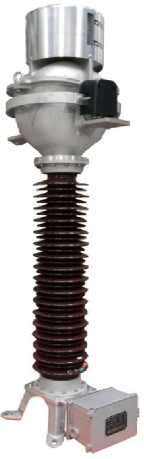

Рисунок № 1
Внешний вид.
Трансформаторы тока

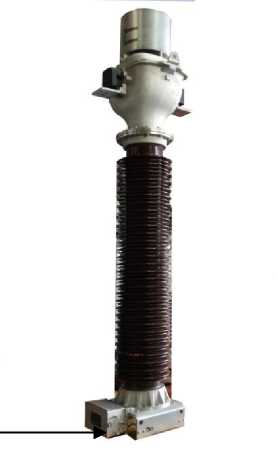

Рисунок № 2
Внешний вид.
Трансформаторы тока
Рисунок № 3
Внешний вид.
Трансформаторы тока
Рисунок № 4
Внешний вид.
Трансформаторы тока
Рисунок № 5
Внешний вид.
Трансформаторы тока

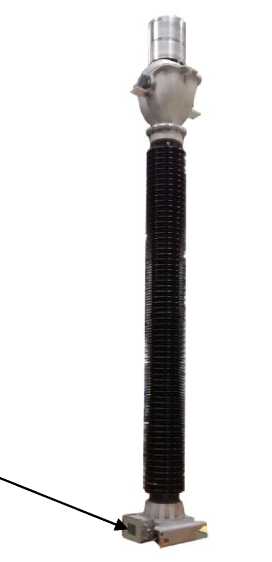

Рисунок № 6
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом и на табличку трансформатора тока.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока IOSK
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия
Техническая документация изготовителя "Trench Italia S.r.l."
Поверка
Поверкаосуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
-
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или в паспорт в виде оттиска поверительного клейма.
Изготовитель
"Trench Italia S.r.l.", Италия
Адрес: 17014 Cairo Montenotte (SV), Strada Curagnata, 37, Italy Телефон (факс): + (39) 019516111, + (39) 0195161401
Web-сайт: www.trenchgroup.com
E-mail: sales@trench-group.com
Заявитель
Общество с ограниченной ответственностью «Сименс», (ООО «Сименс») ИНН 7725025502
Адрес: 115184, г. Москва, ул. Большая Татарская, д. 9 Телефон (факс): +7 (495) 737-24-23, +7 (495) 737-23-85 Web-сайт: http://www.siemens.com
E-mail: info.ru@siemens.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31 Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции. По конструкции представляют собой трансформаторы опорного типа с верхним расположением обмоток в металлическом корпусе.
Измерительные обмотки размещены в металлическом корпусе, установленном на фарфоровом изоляторе (возможно изготовление изоляторов из специального полимера), в качестве изолирующей среды используется масло.
Трансформаторы тока могут иметь до восьми вторичных обмоток, измерительных и защитных, на различные нагрузки и классы точности.
Первичная обмотка подсоединена к вводам, проходящим через алюминиевый корпус, изменение количества витков первичной обмотки производится с помощью специальных металлических перемычек. Выводы вторичных обмоток расположены в контактной (клеммной) коробке, размещенной на основании трансформатора.
Для предотвращения несанкционированного доступа к вторичным обмоткам предусмотрено пломбирование крышки клеммной коробки, расположенной внутри контактной коробки.
Трансформаторы тока выпускаются в четырех модификациях IOSK 123, IOSK 245, IOSK 362 и IOSK 550 для работы в электрических сетях 110, 220, 330 и 500 кВ соответственно.
Общий вид трансформаторов тока и схема пломбировки от несанкционированного доступа приведены на рисунке 1.
IOSK 123
Место пломбировки
IOSK 245
Место
IOSK 550
IOSK 362
Рисунок 1 - Общий вид средства измерений и схема пломбировки от несанкционированного доступа
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |||
IOSK 123 |
IOSK 245 |
IOSK 362 |
IOSK 550 | |
Номинальное напряжение, кВ |
110 |
220 |
330 |
500 |
Наибольшее рабочее напряжение, кВ |
126 |
252 |
363 |
525;550 |
Номинальный первичный ток 11ном, А1) |
50; 75; 80; 750; 800; 2000; 2200; 3600; 3800; |
100; 150; 200; 250; 300; 400; 500; 600; 900; 1000; 1200; 1500; 1600; 1800; 2500; 2600; 2800; 3000; 3200; 3500; 4000; 4200; 4500; 4600; 4800; 5000 | ||
Наибольший рабочий первичный ток 11кр, А |
по ГОСТ 7746-2015 (табл. 11) | |||
Номинальный вторичный ток 12ном, А |
1; 5 | |||
Номинальная частота, Гц |
50; 60 | |||
Класс точности вторичных обмоток
|
0,1; 0,2S; 0,2; 0,5S; 0,5; 1; 3; 5; 10 5Р;10Р |
Продолжение таблицы 1
Номинальная вторичная нагрузка, В^А с коэффициентом мощности cos ф = 0,8 вторичных обмоток
|
от 1 до 100 от 1 до 200 |
Номинальный коэффициент безопасности приборов КБном вторичных обмоток для измерений |
от 1 до 20 |
Номинальная предельная кратность вторичных обмоток для защиты Кном |
от 1 до 40 |
1) - По требованию заказчика допускается изготовление трансформаторов расширенным диапазоном первичного тока до 150 % и 200 % номинального первичного тока, предназначенных для длительной работы при этих токах. |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение | |||
IOSK 123 |
IOSK 245 |
IOSK 362 |
IOSK 550 | |
Масса, кг, не более |
780 |
2000 |
2300 |
2600 |
Габаритные размеры, мм, не более |
900х |
1200х |
1200х |
1200х |
1100х |
1350х |
1350х |
1350х | |
(длинахширинахвысота) |
3200 |
4770 |
5770 |
6670 |
Климатическое исполнение по ГОСТ 15150-69 |
У1, У3, УХЛ1 |
