Номер по Госреестру СИ: 95549-25
95549-25 Трансформаторы напряжения
(TVBm145T)
Назначение средства измерений:
Трансформаторы напряжения TVBm145T (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 28.05.2025
Срок свидетельства -
Номер записи - 197326
ID в реестре СИ - 1425795
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
TVBm145T,
Производитель
Изготовитель - Фирма "Trench Italia S.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Бесплатный
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 6
Кол-во средств измерений - 6
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2007
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1013 от 2025.05.26 ПРИКАЗ Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Трансформаторы напряжения (TVBm145T)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Trench Italia S.r.l."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
29693-11 18.05.2016 |
Трансформаторы напряжения, TVBs Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
29694-08 09.12.2018 |
Трансформаторы тока, TAG 123/245/362/550 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
29695-08 09.12.2018 |
Трансформаторы напряжения, CPTf 123/245/362/550/750 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
37104-08 01.03.2013 |
Трансформаторы напряжения, TVBm 123/145T Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
37105-08 01.03.2013 |
Трансформаторы тока, TABm 123/145T Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
37106-08 01.03.2013 |
Трансформаторы тока, TAB 170/245/362/420 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
37107-08 01.03.2013 |
Трансформаторы напряжения, TVB 170/245/362/420 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
38886-08 01.11.2013 |
Трансформаторы напряжения, TVG 123/245 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
38886-14 25.09.2019 |
Трансформаторы напряжения, TVG 123/245 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
38887-08 01.11.2013 |
Трансформаторы комбинированные, AVG 123/245 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
38887-14 25.09.2019 |
Трансформаторы комбинированные, AVG 123/245 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
49406-12 |
Трансформаторы комбинированные, AVG 123 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
51060-12 |
Трансформаторы напряжения, TVBs 123 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
54929-13 |
Трансформаторы напряжения, TVG 123 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
55483-13 |
Трансформаторы тока, TAG 123 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ |
8 лет |
|
57418-14 05.04.2024 |
Трансформаторы напряжения емкостные, TCVT Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
8 лет | |
|
60788-15 27.05.2020 |
Трансформаторы напряжения, TVG 362/550 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ МП |
8 лет |
|
62482-15 |
Трансформаторы напряжения емкостные, CPTf 245/4 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ МП |
8 лет |
|
75522-19 08.07.2024 |
Трансформаторы тока, IOSK Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ МП |
8 лет |
|
91394-24 |
Трансформаторы напряжения, TVBs123 Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ МП |
8 лет |
|
95419-25 |
Трансформаторы тока, TABm145T Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ МП |
4 года |
|
95549-25 |
Трансформаторы напряжения, TVBm145T Фирма "Trench Italia S.r.l." (ИТАЛИЯ ) |
ОТ МП |
4 года |
Отчет MI_4 состоит из одной диаграммы и таблицы. Диаграмма является интерактивной, обладает свойством масштабирования и опцией выгрузки данных в эксель. Таблица оснащена поиском и функцией сортировки по любой из колонок.
Пузырьковая диаграмма "Области и разделы областей измерений" наглядно показывает разделы областей измерений в части количества типов СИ. Из диаграммы можно сделать выводы о величине областей изерений, количестве и размерах, входящих в них разделов СИ.
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Бесплатный
Кто поверяет Трансформаторы напряжения (TVBm145T)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 6 | 0 | 6 | 0 | 6 | 0 | 6 |
Стоимость поверки Трансформаторы напряжения (TVBm145T)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 августа 2023 г. № 1554 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательФирма «Trench Italia S.r.l.», Италия
Юридический адрес: Strada Curagnata 37, 17014 - Bragno - Cairo Montenotte (SV), Italy
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Трансформаторы напряжения являются пофазными составляющими трехфазных электромагнитных трансформаторов с элегазовой изоляцией. В герметичном баке из алюминиевого сплава, заполненном элегазом под давлением, расположены три трансформатора напряжения. Плотность элегаза контролируется специальным монитором плотности. Для обеспечения безопасности предусмотрен предохранительный клапан с разрывной мембраной. Каждый трансформатор напряжения имеет три вторичных обмотки -две измерительных и одну защитную. Выводы вторичных обмоток присоединены к проходным контактам, смонтированным на клеммной колодке, выполненной из эпоксидной смолы, которая расположена в металлической заземленной коробке. Крышка коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа. Трансформаторы напряжения применяются в КРУЭ 110 кВ.
Принцип действия трансформаторов напряжения основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения TVBm145T зав. № 30021202-1, 30021202-2, 30021202-3, 30021512-1, 30021512-2, 30021512-3.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.

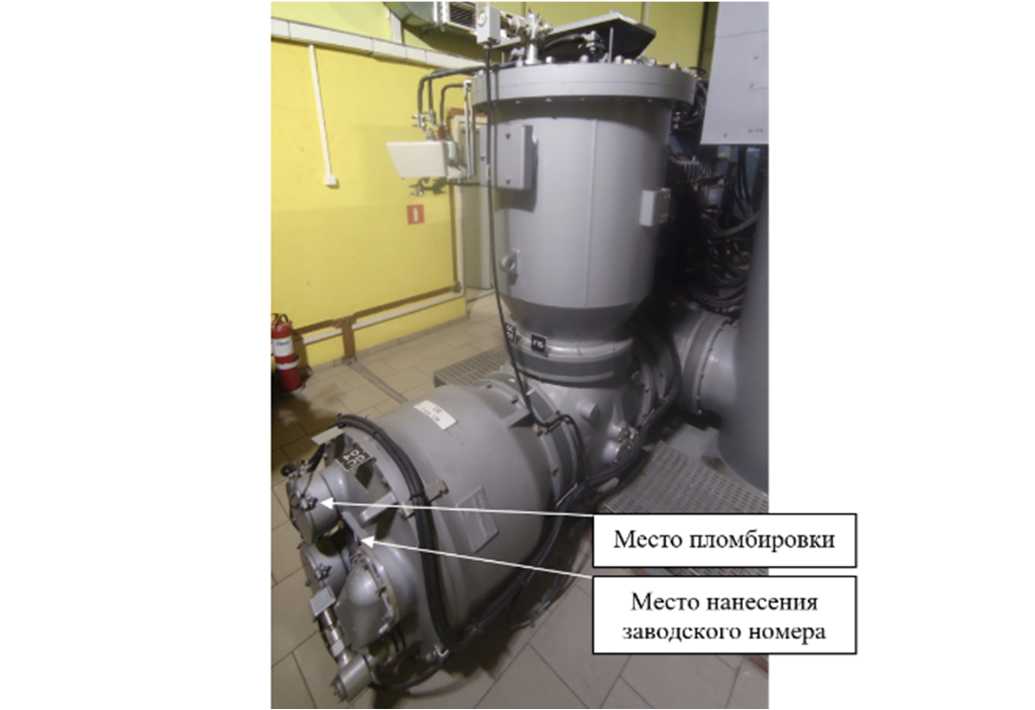

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Место пломбировки
Место нанесения
заводского номера
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
110/\3 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100/4'3 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичной обмотки по ГОСТ 1983 |
0,5 |
|
Номинальная мощность вторичной обмотки, В^А |
30; 50 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -25 до +40 |
