Сведения о средстве измерений: 62482-15 Трансформаторы напряжения емкостные

Номер по Госреестру СИ: 62482-15
62482-15 Трансформаторы напряжения емкостные
(CPTf 245/4)

Назначение средства измерений:
Трансформаторы напряжения емкостные CPTf 245/4 предназначены для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления в установках переменного тока промышленной частоты, применяются в сетях до 220 кВ.

сертификация программного обеспечения
Внешний вид. Трансформаторы напряжения емкостные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 1
Внешний вид. Трансформаторы напряжения емкостные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Трансформаторы напряжения емкостные
Рисунок № 2

Общие сведения

Дата публикации - 08.05.2018
Срок свидетельства -
Номер записи - 153594
ID в реестре СИ - 375994
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 8 лет
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Trench Italia S.r.l."
Страна - ИТАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.

Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).

Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.

Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Наличие аналогов СИ: Трансформаторы напряжения емкостные (CPTf 245/4)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "Trench Italia S.r.l."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
29693-11
18.05.2016
Трансформаторы напряжения, TVBs
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
29694-08
09.12.2018
Трансформаторы тока, TAG 123/245/362/550
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
29695-08
09.12.2018
Трансформаторы напряжения, CPTf 123/245/362/550/750
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
37104-08
01.03.2013
Трансформаторы напряжения, TVBm 123/145T
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
37105-08
01.03.2013
Трансформаторы тока, TABm 123/145T
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
37106-08
01.03.2013
Трансформаторы тока, TAB 170/245/362/420
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
37107-08
01.03.2013
Трансформаторы напряжения, TVB 170/245/362/420
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
38886-08
01.11.2013
Трансформаторы напряжения, TVG 123/245
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
38886-14
25.09.2019
Трансформаторы напряжения, TVG 123/245
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
38887-08
01.11.2013
Трансформаторы комбинированные, AVG 123/245
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
38887-14
25.09.2019
Трансформаторы комбинированные, AVG 123/245
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
49406-12

Трансформаторы комбинированные, AVG 123
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
51060-12

Трансформаторы напряжения, TVBs 123
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
54929-13

Трансформаторы напряжения, TVG 123
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
55483-13

Трансформаторы тока, TAG 123
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
8 лет
57418-14
05.04.2024
Трансформаторы напряжения емкостные, TCVT
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
8 лет
60788-15
27.05.2020
Трансформаторы напряжения, TVG 362/550
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
МП
8 лет
62482-15

Трансформаторы напряжения емкостные, CPTf 245/4
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
МП
8 лет
75522-19
08.07.2024
Трансформаторы тока, IOSK
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
МП
8 лет
91394-24

Трансформаторы напряжения, TVBs123
Фирма "Trench Italia S.r.l." (ИТАЛИЯ )
ОТ
МП
8 лет

Москва - субъект Российской Федерации, город федерального значения, столица Российской Федерации. Она имеет свою территорию, население, органы государственной власти и местного самоуправления, герб, флаг и гимн. Москва является политическим центром России - на ее территории расположены органы государственной власти Российской Федерации.

Город расположен в центре европейской части России, в междуречье Оки и Волги, в центре Московской области (координаты 55°45' северной широты и 37°37' восточной долготы от Гринвичского меридиана). Главная водная артерия города - Москва-река - проходит городскую зону в среднем течении и впадает в Оку - крупнейший из правых притоков Волги.

Площадь столицы составляет 1081 кв. км.

Дата основания города - 1147 год (первое упоминание в Ипатьевской летописи).

Постоянное население города на 1 января 2010 года составляет более 10,56 млн. человек.

Национальный состав: Русские, украинцы, татары, армяне, азербайджанцы, евреи, белорусы, грузины, молдаване, таджики, узбеки, мордва и т.д. (по убыванию численности, по данным Всероссийской переписи населения 2002 года).

Отчет "Анализ рынка поверки в Москве" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Москва.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Трансформаторы напряжения емкостные (CPTf 245/4)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Трансформаторы напряжения емкостные (CPTf 245/4)

Организация, регион Стоимость, руб Средняя стоимость

Знак утверждения типа

Знак утверждения типа

наносится методом трафаретной печати на табличку технических данных трансформатора и типографским способом на титульный лист паспорта.


Сведения о методиках измерений

Сведения о методиках (методах) измерений
отсутствуют.


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения емкостным CPTf 245/4

ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».

ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Техническая документация фирмы изготовителя.

Поверка

Поверка

осуществляется в соответствии с ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

  • - Трансформатор напряжения эталонный NVOS (кл. т. 0,01);

  • - Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03хА) %, угловая погрешность ±(0,1+0,03хА) мин, где А-значения измеряемой погрешности.

Знак поверки наносится на свидетельство о поверке, оформленное в соответствии с Приказом Минпромторга России № 1815 от 2 июля 2015 г. «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».


Изготовитель


Фирма «Trench Italia S.r.l.», Италия
Адрес: Syrada Curagnata, 37-17014 Brango-Cairo Montenotte (SV), Italy Тел.: +39 019 51 61 111, факс: +39 019 5161 401.

Заявитель


Общество с ограниченной ответственностью «Средневолжская инжиниринговая компания» (ООО «СВИК»)
443008, Самарская область, г. Самара, ул. Томашевекий тупик, За, оф.303
+7 (846) 246-03-27; https://www.a702@Jist.ru

Испытательный центр


Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46 Тел./факс: (495)437-55-77 / 437-56-66;
E-mail: office@vniims.ru, www.vniims.ru

Трансформаторы напряжения емкостные CPTf 245/4 состоят из делителя напряжения и электромагнитного устройства (ЭМУ). Делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый синтетическим маслом фарфоровый изолятор, и может быть смонтирован в виде колонны из одной, двух, трех или четырех секций. ЭМУ подключается к выходу делителя и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора. Первичная обмотка электромагнитного трансформатора секционирована для подгонки коэффициента трансформации. ЭМУ имеет до четырех вторичных обмоток и заключено в герметичный бак, заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя. Трансформаторы напряжения емкостные CPTf 245/4 (далее -трансформаторы) предназначены для наружной установки.

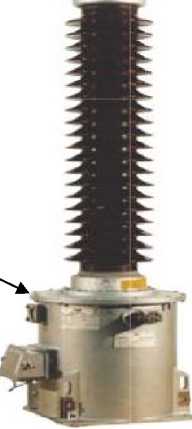

Общий вид трансформаторов представлен на рис. 1

Внешний вид. Трансформаторы напряжения емкостные (CPTf 245/4), http://oei-analitika.ru

<• v »»

Место пломбировки

Внешний вид. Трансформаторы напряжения емкостные (CPTf 245/4), http://oei-analitika.ru

Рисунок 1 - Общий вид трансформаторов

Лист № 2 Всего листов 3

Трансформаторы напряжения емкостные CPTf 245/4        6 шт.

(Зав. №№ 30050247, 30050248, 30050249, 30050250, 30050251, 30050252).

Паспорт                                                 6 экз.


Таблица 1 - Характеристики трансформаторов напряжения емкостных CPTf 245/4

Характеристика

Значение

Номинальные напряжения, кВ

- первичной обмотки

220/^3

- основной вторичной обмотки 1a-1n

100/^3

- основной вторичной обмотки da-dn

100

- основной вторичной обмотки 2a-2n

100/^3

Наибольшее рабочее напряжение первичной обмотки, кВ

264/^3

Класс точности основной вторичной обмотки 1a-1n

1

Класс точности основной вторичной обмотки da-dn

3P

Класс точности основной вторичной обмотки 2a-2n

0,2

Номинальная мощность основной вторичной обмотки 1a-1n, В •А, в классе

точности:

1

400

Номинальная мощность основной вторичной обмотки da-dn, В •А, в классе

точности:

400

Номинальная мощность основной вторичной обмотки 2a-2n, В •А, в классе

точности:

0,2

50

Номинальная частота, Гц

50

Габаритные размеры, мм (высотахширинахдлина)

3140x480x705

Масса, кг

480

Климатическое исполнение и категория размещения по ГОСТ 15150-69

У1
