Номер по Госреестру СИ: 95419-25
95419-25 Трансформаторы тока
(TABm145T)
Назначение средства измерений:
Трансформаторы тока TABm145T (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

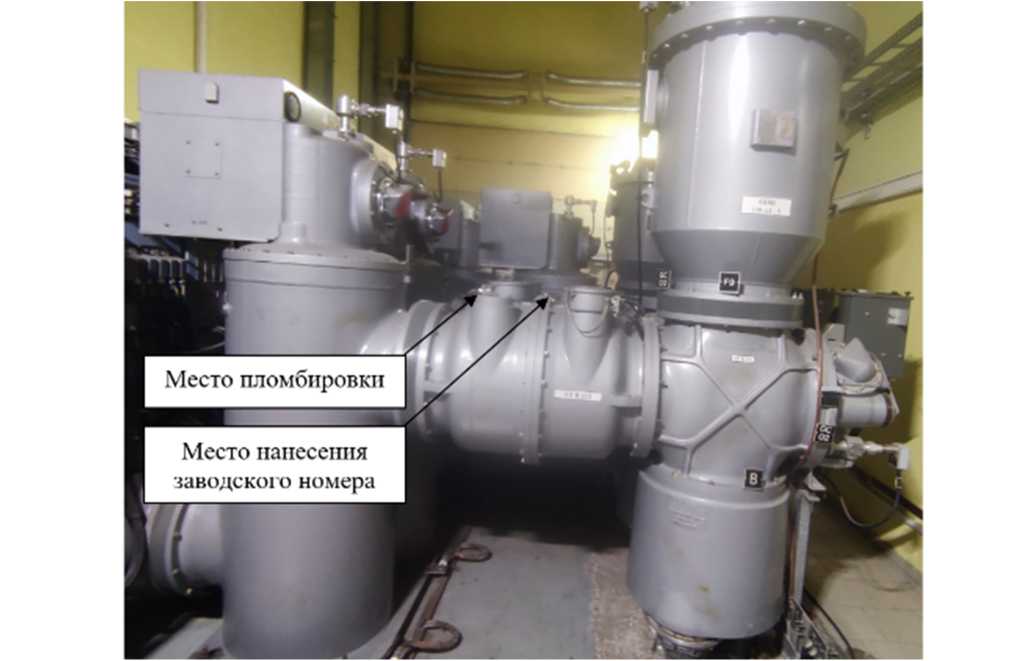

Внешний вид.
Трансформаторы тока
Рисунок № 1
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора тока.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 21 июля 2023 г. № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
ПравообладательФирма «Trench Italia S.r.l.», Италия
Юридический адрес: Strada Curagnata 37, 17014 - Bragno - Cairo Montenotte (SV), Italy
Испытательный центр
Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Трансформаторы тока являются пофазными составляющими трехфазных электромагнитных трансформаторов с элегазовой изоляцией. В герметичном баке из алюминиевого сплава, заполненным элегазом под давлением, расположены три трансформатора тока. Высоковольтная изоляция внутри бака с трансформаторами тока обеспечивается за счет заполнения элегазом под давлением. Рабочее давление контролируется датчиком плотности элегаза. Для обеспечения взрывобезопасности при повышении давления свыше допустимых значений предусмотрен предохранительный клапан с разрывной мембраной. Трансформаторы тока имеют несколько вторичных обмоток - измерительных и защитных. Вторичные обмотки равномерно намотаны на ленточные тороидальные магнитопроводы, выполненные из электротехнической стали, и обмотаны изолирующей лентой. Выводы вторичных обмоток присоединены к проходным контактам, смонтированным на клеммной колодке, выполненной из эпоксидной смолы, которая расположена в металлической заземленной коробке. Крышка коробки пломбируется с использованием спецболтов для предотвращения несанкционированного доступа. Первичной обмоткой трансформаторов тока служат токопроводы КРУЭ 110 кВ. На корпусе трансформаторов тока размещена маркировочная табличка с указанием технических данных.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока TABm145T зав. № 30021003-1, 30021003-2, 30021003-3, 30021004-1, 30021004-2, 30021004-3, 30021005-1, 30021005-2, 30021005-3.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке методом тиснения в виде цифрового обозначения.
Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный первичный ток 11ном, А |
1000 |
|
Номинальный вторичный ток Ъном, А |
1 |
|
Номинальная частота Гном, Гц |
50 |
|
Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета |
0,2S |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А |
20 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +40 |
