Номер по Госреестру СИ: 60788-15
60788-15 Трансформаторы напряжения
(TVG 362/550)
Назначение средства измерений:
Трансформаторы напряжения TVG 362/550 предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты напряжением от 330 до 500 кВ.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на титульный лист паспорта типографским способом и на табличку технических данных трансформатора методом трафаретной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений с помощью трансформаторов напряжения TVG 362/550 указаны в паспорте.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения TVG 362/550
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия». ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Техническая документация фирмы-изготовителя.
Поверка
Поверкатрансформаторов напряжения TVG 362/550 осуществляется по ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Перечень основных средств, применяемых при поверке, приведен в таблице 2.
Таблица 2 - Перечень основных средств, применяемых при поверке
Тип прибора |
Основные метрологические характеристики |
Делитель высоких напряжений Н 4861/400 (Госреестр № 34826-07) |
Диапазон измерения напряжения переменного тока, кВ: от 20/\3 до 500/ \'3 Пределы допускаемой погрешности измерения напряжения, %: ± 0,1 Пределы допускаемой погрешности измерения угла фазового сдвига, мин: ± 5 |
Прибор сравнения КНТ-03 (Госреестр № 6719-03) |
Пределы измерения погрешности напряжения1), %: ± 19,99. Пределы допускаемой абсолютной погрешности измерения погрешности напряжения поверяемого трансформатора, %: ± (0,1 + 0,05-A 2) ). Пределы измерения угловой погрешности поверяемого трансформатора, ± 19,9. Пределы допускаемой абсолютной погрешности измерения угловой погрешности поверяемого трансформатора, ': ± (0,1 + 0,03-A 2) ). |
Примечания:
|
Изготовитель
Фирма «TRENCH ITALIA S.r.l.», ИталияАдрес: Strada Curagnata, 37, 17014 Cairo Montenotte (SV), Italy
Телефон: +39 019 5161 111
http://www.trenchgroup.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве» (ФБУ «Ростест-Москва») 117418, г. Москва, Нахимовский проспект, д. 31.Тел. (495) 544-00-00; http://www.rostest.ru
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения TVG 362/550 (далее - трансформаторы) представляют собой масштабные преобразователи индуктивного типа. Имеют одну первичную и до пяти вторичных обмоток. В качестве изолирующей среды во внутренних полостях трансформаторов используется электротехнический газ (элегаз) или смесь элегаза с азотом. Давление элегаза контролируется манометром с температурной компенсацией, снабженным контактами, срабатывающими при отклонении давления от нормы. Для защиты резервуара от разрыва при превышении внутреннего давления в его верхней части расположен предохранительный клапан. Активная часть трансформаторов размещена внизу корпуса трансформатора. Изолятор выполнен из фарфора или композитного материала (стекловолокно и силиконовые юбки).
Выводы вторичных обмоток помещены в клеммную коробку, размещенную на корпусе у основания трансформатора и закрываемую пломбируемой крышкой. На основании трансформаторов размещена табличка технических данных.
Рабочее положение трансформаторов в пространстве - вертикальное.

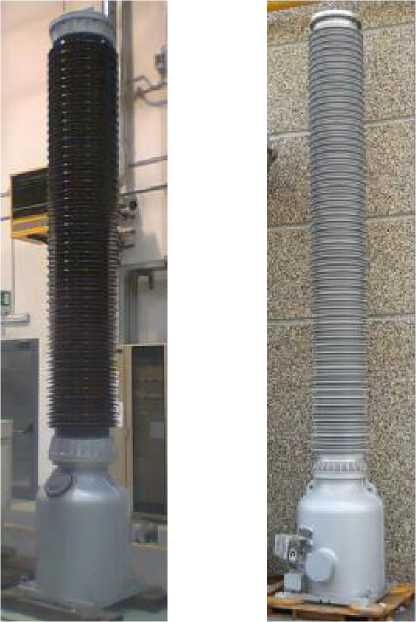

Фотография общего вида трансформаторов напряжения TVG 362/550 с фарфоровой изоляцией представлена на рисунке 1 а, с полимерным изолятором на рисунке 1б.
а) б)
Рисунок 1 - Фотографии общего вида трансформаторов напряжения TVG 362/550
Основные метрологические и технические характеристики трансформаторов напряжения TVG 362/550 приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики трансформаторов
напряжения TVG 362/550
Характеристика |
Значение | |
TVG 362 |
TVG 550 | |
Номинальное напряжение первичной обмотки, кВ |
ззо/V3 |
500/V3 |
Наибольшее рабочее напряжение, кВ |
363 |
525;550 |
Номинальное напряжение вторичных обмоток, В |
100/\3; 100/3; 100 | |
Классы точности вторичных обмоток: основных дополнительных |
0,2; 0,5; 1,0; 3,0 3Р; 6Р | |
Номинальная мощность вторичных обмоток в классах точности, В^ А: 0,2 0,5 1,0; 3,0; 3Р; 6Р |
от 1 до 300 от 1 до 600 от 1 до 1200 | |
Номинальная частота, Гц |
50; 60 | |
Габаритные размеры, мм: длина ширина высота |
от 600 до 1250 от 450 до 1100 от 3300 до 6500 | |
Масса, кг |
от 250 до 2500 | |
Климатическое исполнение по ГОСТ 15150-69 |
У1, УХЛ1, ХЛ1 |
