Номер по Госреестру СИ: 38886-14
38886-14 Трансформаторы напряжения
(TVG 123/245)
Назначение средства измерений:
Трансформаторы напряжения TVG 123/245 предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты напряжением от 110 до 220 кВ.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносят на титульный лист паспорта типографским способом и на табличку технических данных трансформатора методом трафаретной печати.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Методы измерений с помощью трансформаторов напряжения TVG 123/245 указаны в паспорте.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения TVG 123/245
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия». ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки». Техническая документация фирмы-изготовителя.
Поверка
Поверкатрансформаторов напряжения TVG 123/245 осуществляется по ГОСТ 8.216-2011
«ГСИ. Трансформаторы напряжения. Методика поверки».
Перечень основных средств, применяемых при поверке:
- трансформатор напряжения измерительный эталонный NVOS номинальное напряжение первичной обмотки, кВ: 110/^3; 220/^3; номинальное напряжение вторичных обмоток, В: 100/^3; 100/3; 100; предел допускаемой погрешности измерения напряжения, %: ± 0,01; предел допускаемой погрешности измерения угла фазового сдвига, мин: ± 1.
- прибор сравнения КНТ-03 предел измерения погрешности напряжения, %: ± 19,99; предел измерения токовой погрешности, %: ± 19,99; предел измерения угловой погрешности, угловых мин: ± 1999.
Изготовитель
Фирма «TRENCH ITALIA S.r.l.», Италия
Адрес: Strada Curagnata, 37, 17014 Cairo Montenotte (SV), Italy
Phone: +39 019 5161 111
http://www.trenchgroup.com
Заявитель
Общество с ограниченной ответственностью «Сименс» (ООО «Сименс»)
Адрес: 115184, г. Москва, ул. Большая Татарская, д. 9
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г.Москве» (ГЦИ СИ ФБУ «Ростест-Москва») 117418, г. Москва, Нахимовский проспект, д.31
Тел. (495) 544-00-00; http://www.rostest.ru
Трансформаторы напряжения TVG 123/245 (далее - трансформаторы) представляют собой масштабные преобразователи индуктивного типа. Имеют одну первичную и до пяти вторичных обмоток. В качестве изолирующей среды во внутренних полостях трансформаторов используется электротехнический газ (элегаз) или смесь элегаза с азотом. Давление элегаза контролируется манометром с температурной компенсацией, снабженным контактами, срабатывающими при отклонении давления от нормы. Для защиты резервуара от разрыва при превышении внутреннего давления в его верхней части расположен предохранительный клапан. Активная часть трансформаторов размещена внизу или вверху корпуса трансформатора. Изолятор выполнен из фарфора или композитного материала (стекловолокно и силиконовые юбки).
Выводы вторичных обмоток помещены в клеммную коробку, размещенную на корпусе у основания трансформатора и закрываемую пломбируемой крышкой. На основании трансформаторов размещена табличка технических данных.
Рабочее положение трансформаторов в пространстве - вертикальное.

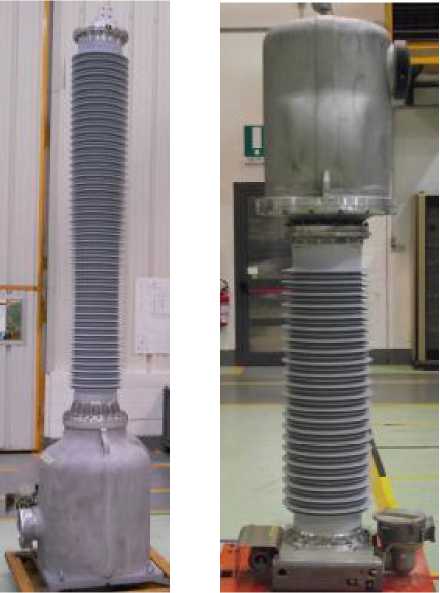

Фотографии общих видов трансформаторов напряжения TVG 123/245 с активной частью размещенной внизу корпуса представлена на рисунке 1 а, с активной частью размещенной вверху корпуса - на рисунке 1 б.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
Рисунок 1 - Фотографии общего вида трансформаторов напряжения TVG 123/245
Основные метрологические и технические характеристики трансформаторов напряжения TVG 123/245 приведены в таблице 1.
Таблица 1 - Основные метрологические и технические характеристики трансформаторов напряжения TVG 123/245
Характеристика |
Значение | |
TVG 123 |
TVG 245 | |
Номинальное напряжение первичной обмотки, кВ |
110/^3 |
220/^3 |
Наибольшее рабочее напряжение, кВ |
126 |
252 |
Номинальное напряжение вторичных обмоток, В |
100/\3; 100/3; 100 | |
Классы точности вторичных обмоток: основных дополнительных |
0,2; 0,5; 1,0; 3,0 3Р; 6Р | |
Номинальная мощность вторичных обмоток в классах точности, В^ А: 0,2 0,5 1,0; 3,0; 3Р; 6Р |
от 1 до 300 от 1 до 600 от 1 до 1200 | |
Номинальная частота, Гц |
50; 60 | |
Габаритные размеры, мм: длина ширина высота |
от 600 до 1250 от 450 до 1100 от 2300 до 4500 | |
Масса, кг |
от 250 до 2000 | |
Климатическое исполнение по ГОСТ 15150-69 |
У1, УХЛ1, ХЛ1 |
