1.

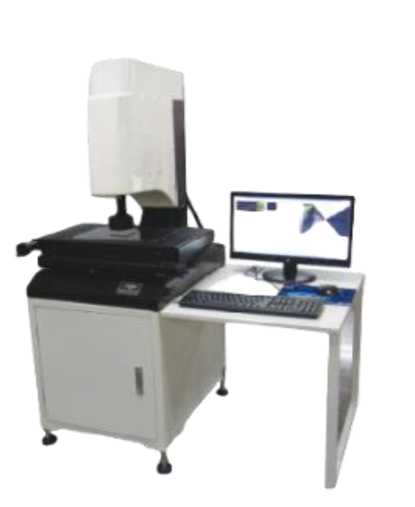

Микроскопы видеоизме-рительные консольные

МЕТ РОКЛИН ВИМ

С

94325-25

МЕТРОКЛИН ВИМ-1 150 зав. № М0007-24, МЕТРОКЛИН ВИМ-2К 400 зав. № М0003-24, МЕТРОКЛИН ВИМ-3К 400 зав. № М0001-24

Общество с ограниченной ответственностью «МЕТРО- КАЛИБР» (ООО «МЕТРОКА- ЛИБР»), г. Москва

Общество с ограниченной ответственностью «МЕТРО- КАЛИБР» (ООО «МЕТРОКА- ЛИБР»), г. Москва

ОС

МП-350 2024 «ГСИ. Микроскопы видео-измерительные консольные МЕТ- РОКЛИН ВИМ. Методика по верки»

1 год

Общество с ограниченной ответственностью «МЕТРО-КАЛИБР» (ООО «МЕТРОКА-ЛИБР»), г. Москва

ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов

16.09.2024

2.

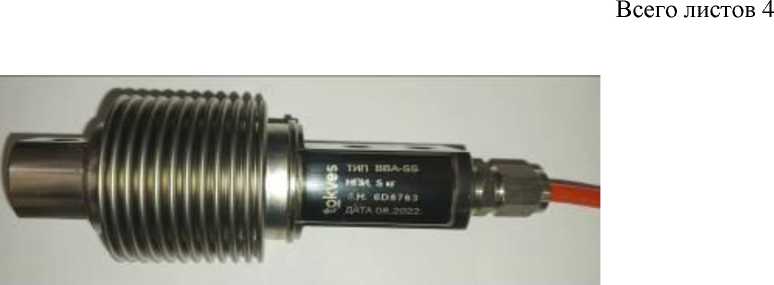

Датчики си-лоизмери-тельные тен-зорезистор-ные

BBA-SS

С

94326-25

6D8763, 6S1787

Общество с ограниченной ответственностью «ТО- КВЕС» (ООО «ТОКВЕС»), г. Екатеринбург

Общество с ограниченной ответственностью «ТО- КВЕС» (ООО «ТОКВЕС»), г. Екатеринбург

ОС

МП-431 2024 «ГСИ. Датчики силоизмерительные тензорези-сторные BBA-SS.

1 год

Общество с ограниченной ответственностью «Центр технической безопасности материалов, оборудования и

ООО «ПРОММАШ ТЕСТ Метрология», Московская обл., г. Чехов

20.09.2024

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» января 2025 г. № 51

Регистрационный № 94328-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Филиала ПАО «РусГидро» - «Нижегородская ГЭС»

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии Филиала ПАО «РусГидро» - «Нижегородская ГЭС» (далее по тексту -АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения, формирования отчетных документов и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную, двухуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включает в себя следующие уровни:

• 1- й уровень - измерительно-информационные комплексы (ИИК), которые включают в себя трансформаторы тока (ТТ), трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии, вторичные измерительные цепи и технические средства приема-передачи данных;

• 2- й уровень - информационно-вычислительный комплекс (ИВК), включающий в себя сервер баз данных (СБД) (далее по тексту - сервер ИВК), устройства синхронизации времени (далее - УСВ) на базе сервера синхронизации времени ССВ-1Г в качестве основного и устройства синхронизации частоты и времени Метроном 600 в качестве резерного, локально-вычислительную сеть, программное обеспечение (ПО) «Альфа ЦЕНТР», автоматизированные рабочие места, технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, технические средства для обеспечения локальной вычислительной сети (ЛВС).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по проводным линиям связи поступают на соответствующие входы электронного счетчика электрической энергии. В счетчике мгновенные значения аналоговых сигналов преобразуются в цифровой сигнал. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются мгновенные значения активной и полной мощности.

Электрическая энергия, как интеграл по времени от мощности, вычисляется для интервалов времени 30 мин.

Цифровой сигнал с количеством импульсов с выходов счетчиков посредством линий связи поступает на входы сервера ИВК, где осуществляется вычисление электрической энергии и мощности с учетом коэффициентов трансформации ТТ и ТН. Сервер ИВК АИИС КУЭ с периодичностью опроса 1 раз в 30 минут опрашивает счетчики электроэнергии и считывает с них тридцатиминутный профиль мощности для каждого канала учета и журналы событий.

Автоматизированное рабочее место (АРМ) по запросу на сервер ИВК раз в сутки формирует отчеты в формате XML, подписывает данные отчеты электронной цифровой подписью (ЭЦП) и отправляет по каналу связи сети Интернет в АО «АТС», региональному филиалу АО «СО ЕЭС» и всем заинтересованным субъектам оптового рынка электроэнергии и мощности (ОРЭМ).

АИИС КУЭ имеет систему обеспечения единого времени (СОЕВ). СОЕВ предусматривают поддержание шкалы всемирного координированного времени на всех уровнях АИИС КУЭ (ИИК, ИВК). В состав СОЕВ входит УСВ (основное и резервное), синхронизирующее собственную шкалу времени с национальной шкалой координированного времени UTC (SU) по сигналам навигационных систем ГЛОНАСС.

Сервер ИВК АИИС КУЭ, периодически с установленным интервалом проверки текущего времени, сравнивает собственную шкалу времени со шкалой времени УСВ и при расхождении ±2 с и более, сервера ИВК АИИС КУЭ производит синхронизацию собственной шкалы времени со шкалой времени УСВ.

Сравнение шкалы времени счетчиков со шкалой времени сервера ИВК осуществляется во время сеанса связи со счетчиком. При обнаружении расхождения шкалы времени счетчика от шкалы времени сервера ИВК равного ±2 с и более, выполняется синхронизация шкалы времени счетчика.

Журналы событий счетчика электрической энергии, ИВК отражают: факты коррекции времени с обязательной фиксацией времени (дата, часы, минуты, секунды) до и после коррекции и (или) величины коррекции времени, на которую было скорректировано устройство.

Нанесение знака поверки на средство измерений не предусмотрено.

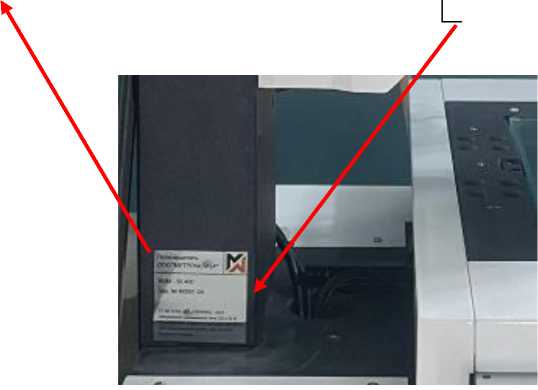

Заводской номер 01/24 АИИС КУЭ наносится на этикетку, расположенную на тыльной стороне сервера ИВК, типографским способом. Дополнительно заводской номер 01/24 указан в формуляре АИИС КУЭ, что позволяет идентифицировать заводской номер АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется ПО «Альфа ЦЕНТР». Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню - «высокий» в соответствии Р 50.2.077-2014. Идентификационные данные метрологически значимой части ПО приведены в таблице 1.

Таблица 1 -

значимой части ПО

данные

Идентификационные данные	Значение
Идентификационное наименование модуля ПО	ac metrology.dU
Номер версии (идентификационный номер) модуля ПО	12.1
Цифровой идентификатор модуля ПО	3Е736B7F380863F44CC8E6F7BD211C54
Алгоритм вычисления цифрового идентификатора модуля ПО	MD5

Конструкция АИИС КУЭ исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.

Метрологические и технические характеристики

Состав измерительных каналов (далее - ИК) АИИС КУЭ приведен в таблице 2.

Таблица 2 - Состав

каналов АИИС КУЭ

aj S о К	Наименование измерительного канала	Состав измерительного канала
		Трансформатор тока	Трансформатор напряжения	Счетчик электрической энергии	ИВК
1	2	3	4	5	6
1	ГГ-1	ТВ-ЭК 20М2 5000/5, КТ 0,2S Рег. № 74600-19	GSZ 20 13800/100 КТ 0,2 Рег. № 52589-13	EA02RAL-P3B-4 КТ 0,2S/0,5 Рег. № 16666-07	§ Он о CQ О О о 1 1Г) ю ю 1Г) I-,' о o' о о S о к о &И fe 1 о 00 1Г) I-.' о &И U m и и
2	ГГ-2	ТВ-ЭК 20М2 5000/5, КТ 0,2S Рег. № 74600-19	GSZ 20 13800/100 КТ 0,2 Рег. № 52589-13	EA02RAL-P3B-4 КТ 0,2S/0,5 Рег. № 16666-07
3	ГГ-3	ТПШФ-20 3000/5, КТ 0,5 Рег. № 519-50	GSZ 20 13800/100 КТ 0,2 Рег. № 52589-13	EA02RAL-P3B-4 КТ 0,2S/0,5 Рег. № 16666-07
4	ГГ-4	ТПШФ-20 3000/5, КТ 0,5 Рег. № 519-50	GSZ 20 13800/100 КТ 0,2 Рег. № 52589-13	EA02RAL-P3B-4 КТ 0,2S/0,5 Рег. № 16666-07
5	ГГ-5	ТШВ 15 5000/5, КТ 0,2 Рег. № 5719-15	GSZ 20 13800/100 КТ 0,2 Рег. № 52589-13	EA02RAL-P3B-4 КТ 0,2S/0,5 Рег. № 16666-07
6	ГГ-6	ТШВ 15 5000/5, КТ 0,2 Рег. № 5719-15	GSZ 20 13800/100 КТ 0,2 Рег. № 52589-13	EA02RAL-P3B-4 КТ 0,2S/0,5 Рег. № 16666-07
7	ГГ-7	ТШВ 15 5000/5, КТ 0,2 Рег. № 5719-15	GSZ 20 13800/100 КТ 0,2 Рег. № 52589-13	EA02RAL-P3B-4 КТ 0,2S/0,5 Рег. № 16666-07
8	ГГ-8	ТШВ 15 5000/5, КТ 0,2 Рег. № 5719-15	GSZ 20 13800/100 КТ 0,2 Рег. № 52589-13	EA02RAL-P3B-4 КТ 0,2S/0,5 Рег. № 16666-07

1	2	3	4	5	6
14	ВЛ 110 кВ Нижегородская ГЭС-Новосормовская с отпайками (ВЛ 132)	VIS WI 1000/1, КТ 0,2S Рег. № 37750-08		EA02RAL-P3B-4 КТ 0,2S/0,5 Рег. № 16666-07
15	КВЛ 110 кВ Нижегородская ГЭС-Луч с отпайкой на ПС Чернораменская (КВЛ 194)	VIS WI 1000/1, КТ 0,2S Рег. № 37750-08		EA02RAL-P3B-4 КТ 0,2S/0,5 Рег. № 16666-07	§ Он о CQ О О о 1 1Г) ю ’^Г ю 1Г) о &И o' о о S о к о &И fe 1
16	ВЛ 110 кВ Нижегородская ГЭС-Дзержинская с отпайкой на ПС Автотрек (ВЛ 122)	VIS WI 1000/1, КТ 0,2S Рег. № 37750-08	SVS 123 110000:^3/100:^3 КТ 0,2 Рег. № 28655-05	EA02RAL-P3B-4 КТ 0,2S/0,5 Рег. № 16666-07
17	ВЛ 110 кВ Нижегородская ГЭС-Западная с отпайкой на ПС Бурцевская (ВЛ 129)	VIS WI 1000/1, КТ 0,2S Рег. № 37750-08		EA02RAL-P3B-4 КТ 0,2S/0,5 Рег. № 16666-07	о 00 1Г) о &И U m и и
18	ВЛ 110 кВ Нижегородская ГЭС-Пучеж с отпайкой на ПС Губцевская (ВЛ ГЭС - Пучеж)	ТВ-ЭК 110М1 1000/1, КТ 0,2S Рег. № 39966-10		EA02RAL-P3B-4 КТ 0,2S/0,5 Рег. № 16666-07

1

2

3

4

5

6

Примечания:

• 1. Допускается замена ТТ, ТН и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что Предприятие-владелец АИИС КУЭ не претендует на улучшение указанных в таблице 2 метрологических характеристик.

• 2. Допускается замена УСВ на аналогичные утвержденных типов.

• 3. Допускается замена сервера АИИС КУЭ без изменения используемого ПО (при условии сохранения цифрового идентификатора ПО).

• 4. Замена оформляется техническим актом в установленном на Предприятии-владельце АИИС КУЭ порядке, вносят изменения в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ, как их неотъемлемая часть.

Таблица 3 - Основные

ИК АИИС КУЭ

Номер ИК	Вид электрической энергии	Границы основной погрешности ±5, %	Границы погрешности в рабочих условиях ±5, %
1, 2, 9-18, 21-24	Активная	0,4	1,0
	Реактивная	1,1	1,7
3, 4	Активная	0,8	2,8
	Реактивная	2,2	4,4
5-8	Активная	0,4	1,4
	Реактивная	1,1	2,2
19, 20	Активная	1,0	1,7
	Реактивная	2,6	2,7
Пределы абсолютной погрешности смещения шкалы времени компонентов СОЕВ АИИС КУЭ относительно национальной шкалы координированного времени Российской Федерации UTC			±5
(SU), с
Примечания:
1 Характеристики погрешности ИК даны для измерений электроэнергии (получасовая) 2 В качестве характеристик относительной погрешности указаны границы интервала,
соответствующие вероятности Р = 0,95.
3 Границы погрешности результатов измерений приведены для cos ф=0,9, токе ТТ,
равном 100 % от 1ном для нормальных условий и для рабочих условий при cos ф=0,8, токе ТТ, равном 5 % от 1ном при температуре окружающего воздуха в месте расположения
счетчиков от +5 °С до +35 °С

Таблица 4 - Основные технические

АИИС КУЭ

Наименование характеристики	Значение
1	2
Количество измерительных каналов	24
Нормальные условия параметры сети:
- напряжение, % от Uном	от 98 до 102
- ток, % от Iном	от 100 до 120
- коэффициент мощности	0,9
- частота, Гц	50
температура окружающей среды для счетчиков, °С	от +21 до +25
Условия эксплуатации параметры сети:
- напряжение, % от Uном	от 90 до 110
- ток, % от Iном	от 1(2) до 120
- коэффициент мощности cos9 (sin9)	от 0,5 инд. до 1 емк
- частота, Гц	от 49,6 до 50,4
температура окружающей среды для ТТ и ТН, °С	от -60 до +40
температура окружающей среды для счетчиков, °С	от + до +5
температура окружающей среды для сервера ИВК, °С	от +10 до +30
атмосферное давление, кПа	от 80,0 до 106,7
относительная влажность, %, не более	98
Надежность применяемых в АИИС КУЭ компонентов Счетчики ЕвроАльфа (рег. 16666-07)
- среднее время наработки на отказ, ч, не менее	50000
ССВ-1Г:
- среднее время наработки на отказ, ч, не менее	15000
Метроном 600
- среднее время наработки на отказ, ч, не менее	100000
Сервер ИВК:
- среднее время наработки на отказ, ч, не менее	100000
- среднее время восстановления работоспособности, ч	1
Глубина хранения информации Счетчики: ЕвроАльфа (рег. № 16666-07) - каждого массива профиля мощности при времени
интегрирования 30 минут составляет, сут, не менее	336
Сервер ИВК: - хранение результатов измерений и информации о
состоянии средств измерений, лет, не менее	3,5

Надежность системных решений:

• - защита от кратковременных сбоев питания сервера ИВК обеспечивается двумя незавимыми источниками питания;

• - резервирование каналов связи: информация о результатах измерений может передаваться в организации-участники ОРЭМ с помощью электронной почты.

В журналах событий фиксируются факты:

• - в журнале событий счетчика:

• - параметрирования;

• - пропадания напряжения;

• - коррекции времени.

Защищенность применяемых компонентов:

• - механическая защита от несанкционированного доступа и пломбирование:

• - электросчетчика;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - сервера ИВК;

• - защита информации на программном уровне:

• - результатов измерений (при передаче, возможность использования цифровой подписи);

• - установка пароля на счетчик;

• - установка пароля на сервере ИВК.

Знак утверждения типа

наносится на титульный лист формуляра типографским способом.

Комплектность средства измерений

Комплектность АИИС КУЭ представлена в таблице 5.

Таблица 5 - Комплектность АИИС КУЭ

Наименование	Обозначение	Количество, шт.
Трансформатор тока	VIS WI	24
	ТВ-ЭК 20М2	6
	ТВ-ЭК 110М1	12
	ТГФ220-П*	6
	ТОЛ-СЭЩ-10	6
	ТПШФ-20	6
	ТШВ 15	12
Трансформатор напряжения	3НОЛП-6 У2	9
	GSZ 20	24
	SVS 123	12
	TVG 245	12
Счетчик электрической энергии	EA02RAL-P3B-4	24
Сервер синхронизации времени	ССВ-1Г	1
Устройство синхронизации частоты и времени	Метроном 600	1
Сервер ИВК	-	1
Документация
Формуляр	ФО 26.51.43/01/24	1

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии Филиала ПАО «РусГидро» - «Нижегородская ГЭС». МВИ 26.51.43/01/24, аттестованном ФБУ «Самарский ЦСМ», г. Самара. Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311290 от 16.11.2015.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Филиал Публичного акционерного общества «РусГидро» — «Нижегородская ГЭС» (Филиал ПАО «РусГидро» — «Нижегородская ГЭС»)

ИНН 2460066195

Юридический адрес: 606520, Нижегородская обл., Городецкий р-н, г. Заволжье

Телефон: 8 (83161) 7-96-79

E-mail: nigges@rushydro.ru

Изготовитель

Общество с ограниченной ответственностью «ЭНЕРГОМЕТРОЛОГИЯ» (ООО «ЭНЕРГОМЕТРОЛОГИЯ»)

ИНН 7714348389

Адрес: 125124, г. Москва, ул. Ямского поля 3-я, д. 2, к. 12, эт. 2, помещ. II, ком. 9 Телефон: 8 (495) 230-02-86

E-mail: info@energometrologia.ru

Испытательный центр

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Самарской области» (ФБУ «Самарский ЦСМ»)

Адрес: 443013, г. Самара, пр-кт Карла Маркса, д. 134

Телефон: 8 (846) 336-08-27

Факс: 8 (846) 336-15-54

E-mail: info@samaragost.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU 311281.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» января 2025 г. № 51

Регистрационный № 94330-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные уровня шума с фото - видеофиксацией «Эфир»

Назначение средства измерений

Комплексы измерительные уровня шума с фото - видеофиксацией «Эфир» (далее - комплексы) предназначены для направленного измерения уровня шума, значений текущего времени, синхронизированных с национальной шкалой времени UTC(SU), измерений текущих навигационных параметров и определения на их основе координат местоположения комплекса в плане.

Описание средства измерений

Принцип действия комплексов при измерении уровня шума основан на параллельном приеме и обработке информации, получаемой от микрофонов и видеомодуля, входящих в состав комплексов. На основе анализа фазового (временного) сдвига по пикам уровней в данном скользящем окне, при известном расстоянии между микрофонами, определяется вектор направления на источник шума. В каждый момент времени в скользящем окне определяется один пиковый для заданного окна вектор направления на источник шума. Комплексы используют алгоритмы фазоразностного, частотно-зависимого фазоразностного определения источников шума или их комбинацию.

Принцип действия комплексов при измерении значений текущего времени и определения координат основан на параллельном приеме и обработке сигналов навигационных космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью приемника, входящего в состав комплексов, автоматической синхронизации шкалы времени комплексов с национальной шкалой времени UTC(SU), и записи текущего момента времени и координат в сохраняемые фото- и видеокадры, формируемые комплексами.

Конструктивно комплексы выполнены в форм-факторе моноблока, включающем в себя:

• -    вычислительный модуль со встроенным ПО;

• -     видео модуль;

• -    модуль измерения шума;

• -     модули связи, коммутации, питания, климат контроля, ночной подсветки;

• -    энергонезависимый носитель данных;

• -    ГНСС приемник (антенна ГЛОНАСС/GPS);

• -    внешние интерфейсы.

Комплексы применяются при стационарном размещении.

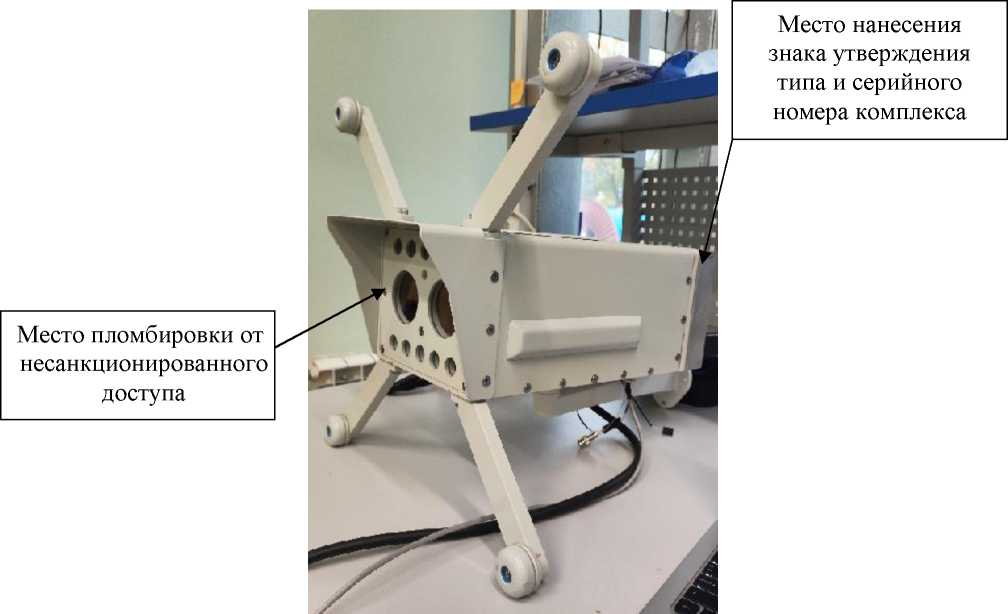

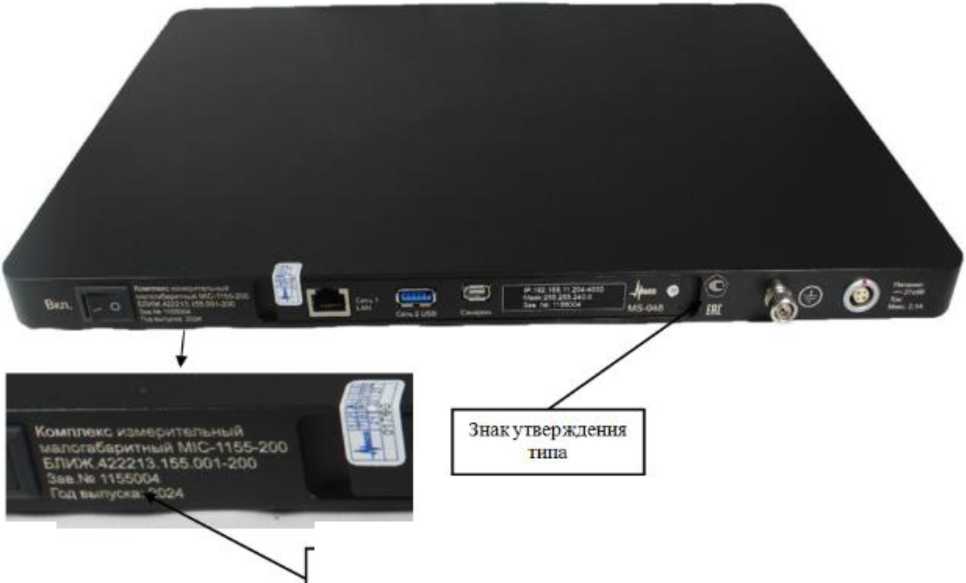

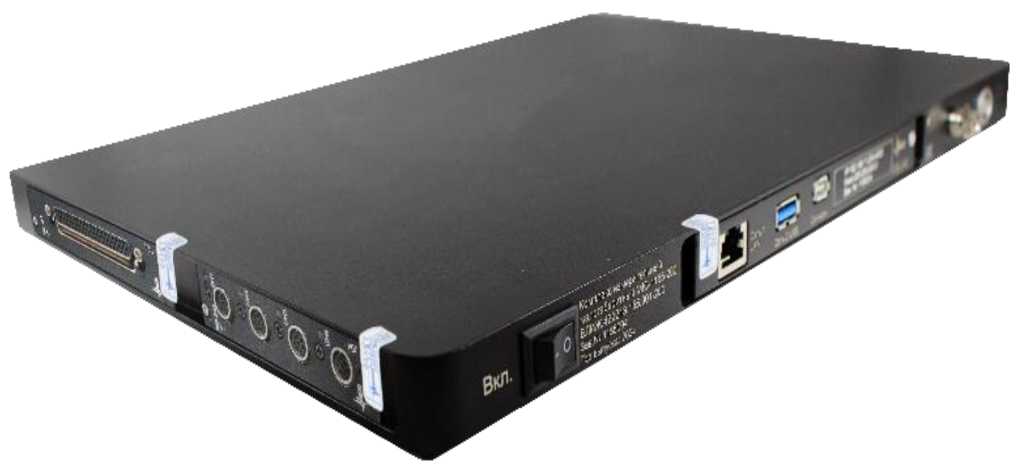

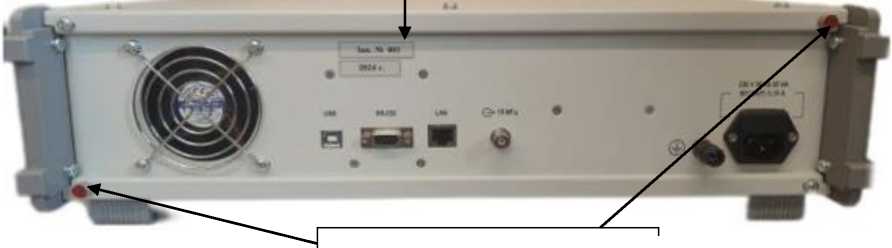

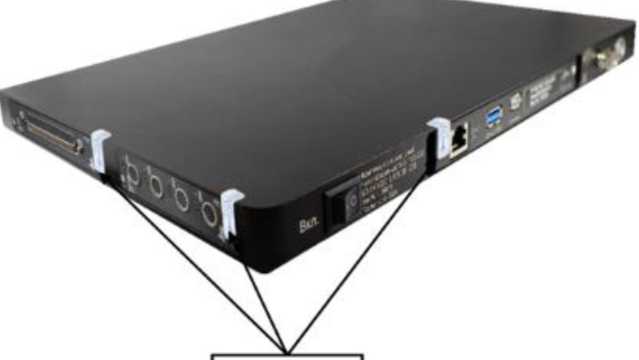

Общий вид комплексов, и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

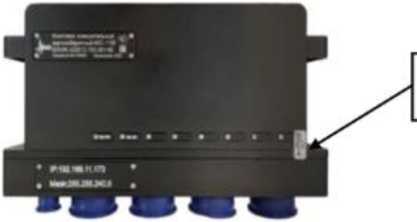

Серийный номер наносится способом лазерной гравировки на маркировочную табличку, расположенную на тыльной панели комплексов. Формат нанесения серийного номера цифровой. Пример маркировки комплексов представлен на рисунке 2.

Комплекс измерительный уровня шума с фото - видеофиксацией «ЭФИР» Сделано в России сер. № 1424120037075

Дата выпуска:         ООО «ИТБ СОФТ»

Рисунок 2 - Пример маркировки комплексов

Знак поверки на комплексы не наносится.

Программное обеспечение

Функционирование комплексов осуществляется под управлением программного обеспечения (далее ПО) - «Программа для ЭВМ «Эфир».

Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	Программа для ЭВМ «Эфир»
Номер версии (идентификационный номер) ПО	не ниже 1.0.0
Цифровой идентификатор ПО	-

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Рабочий диапазон частот при измерениях уровня звука, Гц	от 100 до 10000
Диапазон измерений уровня звука с частотной коррекцией А, дБ (исх. 2^10-5 Па)	от 60 до 120
Пределы допускаемой основной относительной погрешности измерений уровня звука, дБ	±2,0
Пределы допускаемой дополнительной относительной погрешности измерений уровня звука при рабочих условиях применения, дБ	±1,5
Пределы допускаемой абсолютной погрешности синхронизации шкалы времени комплекса с национальной шкалой времени UTC(SU), с	±1
Доверительные границы абсолютной погрешности (при доверительной вероятности 0,95) определения координат комплексов в плане, м*	±5
где * - метрологическая характеристика определена по сигналам от спутников GPS и ГЛОНАСС, принимаемых одновременно, при PDOP < 3

Таблица 3 - Основные технические характеристики

Наименование характеристики	Значение
Габаритные размеры комплексов (без кронштейнов крепления), мм, не более:
- длина	500
- ширина	480
- высота	480
Масса комплексов (без кронштейнов крепления), кг, не более	12
Потребляемая мощность, В-А, не более	100
Нормальные условия применения: - температура, °С	от +15 до +35
- относительная влажность, %	от 45 до 80
- атмосферное давление, кПа	от 84 до 106,7
Наименование характеристики	Значение
Рабочие условия применения: - температура, °С	от - 45 до +45
- относительная влажность, %	от 45 до 80
- атмосферное давление, кПа	от 84 до 106,7
Степень защиты от внешних факторов по ГОСТ 14254-2015	IP64

Знак утверждения типа

наносится способом лазерной гравировки на маркировочную табличку, расположенную на тыльной панели комплексов, а также титульные листы руководства по эксплуатации и формуляр.

Комплектность средства измерений

Таблица 4 - Комплектность комплексов

Наименование	Обозначение	Количество
Комплекс измерительный уровня шума с фото - видеофиксацией	«Эфир»	1 шт.
Руководство по эксплуатации	438150.001.45501509.2021 РЭ	1 экз.
Формуляр	ФО 438150.001.45501509.2021	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

изложены в разделе 5 «Устройство 438150.001.45501509.2021 с фото- видеофиксацией «Эфир». Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

ТУ 438150.001.45501509.2021 «Комплексы измерительные уровня с фото- видеофиксацией «Эфир». Технические условия».

Правообладатель

Общество с ограниченной ответственностью «ИТБ СОФТ» (ООО «ИТБ СОФТ») ИНН 7730259030

Юридический адрес: 123557, Г.МОСКВА, ВН.ТЕР.Г. МУНИЦИПАЛЬНЫЙ ОКРУГ ПРЕСНЕНСКИЙ, ПЕР НОВОПРЕСНЕНСКИЙ, Д. 3, ЭТ./КОМ. 2/7

Изготовитель

Общество с ограниченной ответственностью «ИТБ СОФТ» (ООО «ИТБ СОФТ») ИНН 7730259030

Юридический адрес: 123557, Г.МОСКВА, ВН.ТЕР.Г. МУНИЦИПАЛЬНЫЙ ОКРУГ ПРЕСНЕНСКИЙ, ПЕР НОВОПРЕСНЕНСКИЙ, Д. 3, ЭТ./КОМ. 2/7

Адрес места осуществления деятельности: 121096, г. Москва, ул. Василисы

Кожиной, д.1, эт. 6, помещ. I, ком. 67А, оф. 1

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико - технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»

Уникальный номер записи в реестре аккредитованных лиц № 30002-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» января 2025 г. № 51

Регистрационный № 94337-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы измерительные малогабаритные MIC-1155

Назначение средства измерений

Комплексы измерительные малогабаритные MIC-1155 (далее по тексту -комплексы) предназначены для измерений напряжения постоянного и переменного тока, электрического сопротивления и силы постоянного тока, частоты периодических синусоидальных и импульсных сигналов, воспроизведения напряжения и силы постоянного тока для питания тензодатчиков и измерений их выходных сигналов.

Описание средства измерений

Конструктивно комплексы представляют собой блочно-модульную конструкцию с установленными функциональными модулями, которые объединяются по общей шине.

Состав функциональных модулей является переменным и определяется исходя из поставленной измерительной задачи.

Комплексы имеют следующие модификации, которые отличаются друг от друга:

• 1) по условиям эксплуатации:

• -  MIC-1155  (БЛИЖ.422213.155.001)  - климатическое исполнение УХЛ2

для эксплуатации под навесом или в помещениях (объемах), где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе и имеется сравнительно свободный доступ наружного воздуха;

• - MIC-1155 (БЛИЖ.422213.155.001-300) - климатическое исполнение УХЛ3 для эксплуатации в закрытых помещениях (объемах) с естественной вентиляцией без искусственно регулируемых климатических условий;

• - MIC-1155-200 (БЛИЖ.422213.155.001-200) - климатическое исполнение УХЛ4 для эксплуатации в помещениях (объемах) с искусственно регулируемыми климатическими условиями;

• 2) по типу входных разъемов функциональных модулей:

• -  с индивидуальными входными разъемами, позволяющими подключаться к измерительным каналам одного модуля;

• -   с групповыми входными разъемами, позволяющими подключаться к измерительным каналам сразу двух модулей (один разъем на два модуля);

• 3) по типу корпуса:

• - стоечное (стендовое) исполнения (MIC-1155 (БЛИЖ.422213.155.001) и MIC-1155 (БЛИЖ.422213.155.001-300));

• - настольное исполнение (модификация MIC-1155-200 (БЛИЖ.422213.155.001-200)).

Комплексы исполнений УХЛ4 и УХЛ3 изготавливаются с индивидуальными входными разъемами.

Комплексы исполнения УХЛ2 изготавливаются с групповыми входными разъемами.

В состав комплексов могут входить функциональные модули типа MS в количестве:

• - от 1 до 8 шт. для стоечного (стендового) исполнения;

• - от 1 до 4-х шт. для настольного исполнения.

По условиям эксплуатации комплексы устойчивы к электромагнитным помехам промышленных зон согласно ГОСТ 30804.6.2-2013 (IEC 61000-6-2:2005).

основан на преобразовании аналоговых электрических сигналов, поступающих с первичных измерительных преобразователей (ПИП), в цифровой код и дальнейшей их программной обработке с целью получения значений измеряемых величин и представления их на мониторах оператора в виде таблиц и графиков. Работой модулей управляет встроенный контроллер, обеспечивающий также обмен информацией с управляющей ПЭВМ посредством цифровых интерфейсов.

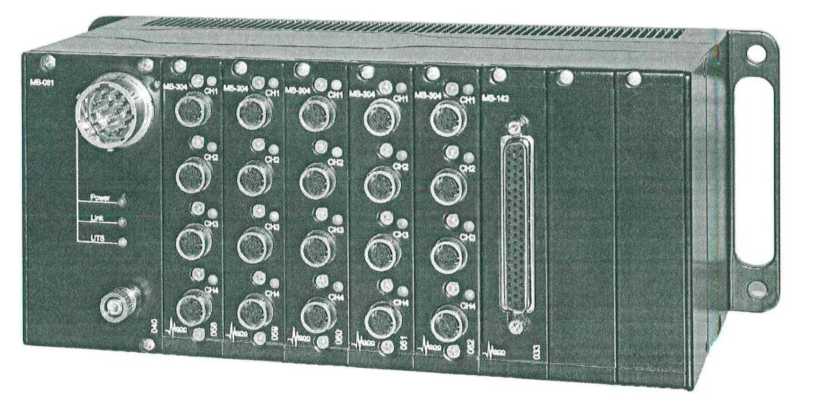

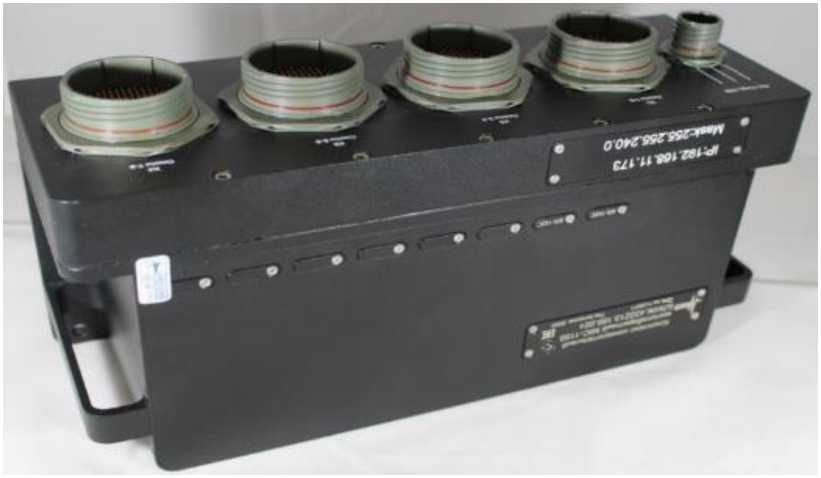

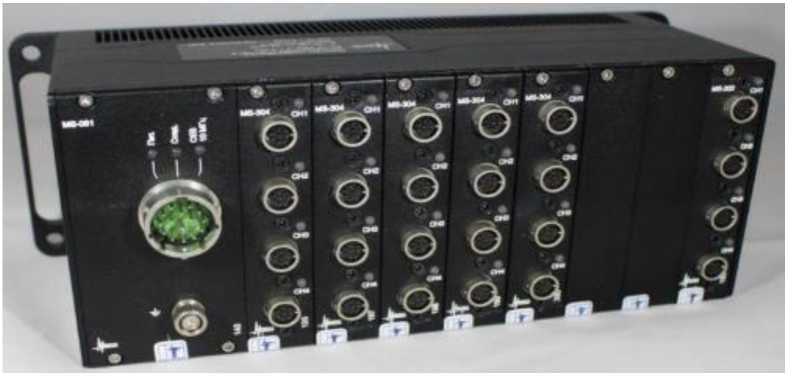

Общий вид комплексов представлен на рисунках 1, 2 и 3.

а) MIC-1155 (стоечное (стендовое)) исполнение с индивидуальными входными разъемами функциональных (в составе 4-х канальные модули)

б) MIC-1155 (стоечное (стендовое)) исполнение

с индивидуальными входными разъемами функциональных модулей (в составе модули с 4-мя входными разъемами (4-х канальные) и одним входным разъемом (16-ти канальный))

Рисунок 3 (а, б) - Общий вид комплексов MIC-1155, климатическое исполнение УХЛ3 с индивидуальными входными разъемами функциональных модулей

(БЛИЖ.422213.155.001-300)

Нанесение знака поверки на корпус комплексов не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки или непосредственно на тыльную либо верхнюю сторону корпуса, или на информационную табличку, изготавливаемую из алюминиевой пластины и закреплённую на тех же местах корпуса.

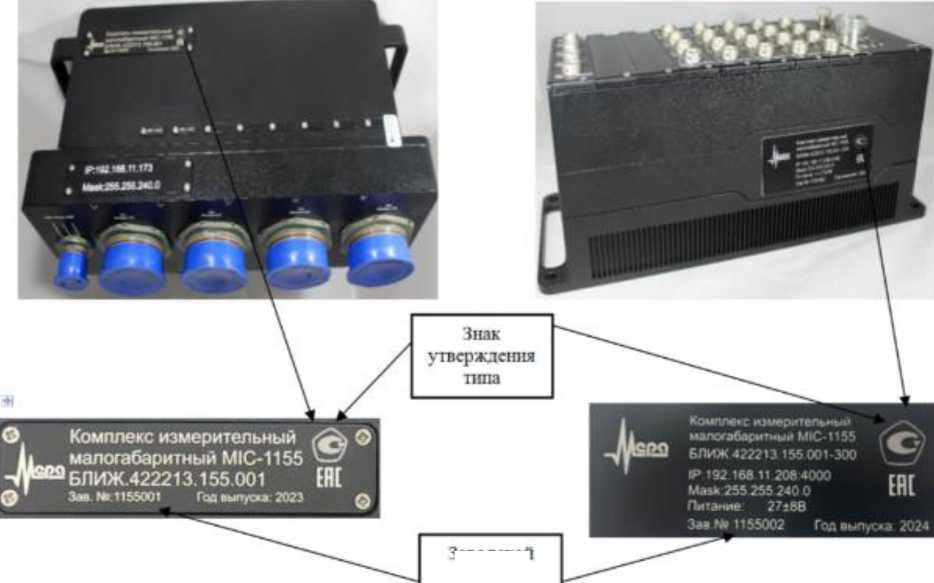

Места нанесения знака утверждения типа и заводского номера на комплексы исполнений УХЛ2 и УХЛ3 представлены на рисунке 4(а), УХЛ4 на рисунке 4(б) соответственно.

Зяводскоп номер

а) MIC-1155 (стоечное (стендовое) исполнение),

УХЛ2 (БЛИЖ.422213.155.001) слева,

УХЛ3 (БЛИЖ.422213.155.001-300) справа

б) MIC-1155-200 УХЛ3 (БЛИЖ.422213.155.001-200) (настольное исполнение)

Рисунок 4 (а, б) - Места нанесения знака утверждения типа и заводского номера на комплексы исполнений УХЛ2 (БЛИЖ.422213.155.001), УХЛ3 (БЛИЖ.422213.155.001-300) и УХЛ-4 (БЛИЖ.422213.155.001-200)

С целью предотвращения несанкционированного доступа к функциональным узлам средства измерений осуществляется пломбирование комплексов бумажными наклейками:

• - для исполнения УХЛ2 на стыке корпуса и съемной крышки комплекса, а также на один из винтов крепления крышки отсека, расположенного на нижней стороне комплекса;

• - для исполнений УХЛ3 и УХЛ4 на стыке корпуса комплекса и передних панелей функциональных модулей.

Варианты установки пломбировочных наклеек комплексов исполнений УХЛ2, УХЛ3 и УХЛ4 представлены на рисунках 5, 6 и 7 соответственно.

Наклейка-аюмба

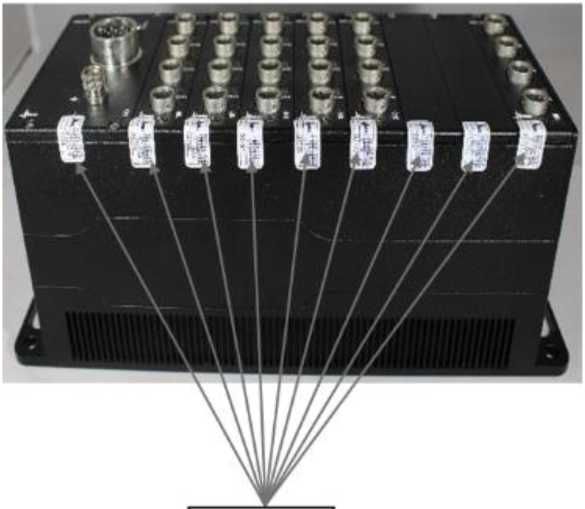

Рисунок 6 - Варианты установки пломбировочных наклеек на комплекс MIC-1155

исполнения УХЛ3 (БЛИЖ.422213.155.001-300)

Иакленка-аюмба

Рисунок 7 - Варианты установки пломбировочных наклеек на комплекс MIC-1155-200 исполнения УХЛ4 (БЛИЖ.422213.155.001-200)

Программное обеспечение

Программное обеспечение (далее ПО) включает общее и специальное ПО.

В состав общего программного обеспечения (по согласованию с заказчиком) входит операционная система MS Windows или Astra Linux.

Идентификационные данные специального программного обеспечения комплекса приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
	MS Windows	Astra Linux
Идентификационное наименование ПО	MERA Recorder (scales.dll)	MERA Medyan.base (scales.co)
Номер версии (идентификационный номер) ПО	1.0.0.8	0.0.0.1
Цифровой идентификатор ПО	24CBC163	4C2A155B

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики комплексов в режиме измерений

Измеряемые величины	Тип модуля	Диапазоны измерений	Коли-чест-во каналов	Пределы допускаемой приведенной погрешности, %1
				основной	^2 дополнительной2
					исполнение УХЛ4	исполнения УХЛ3, УХЛ2
Напряжение постоянного тока	MS-142	±10,00 В ±5,00 В ±2,50 В ±1,25 В	16	±0,025 3	±0,025 3	±0,050 3
		±0,50 В ±0,10 В		±0,05 3	±0,05 3	±0,10 3
		±0,01 В		±0,15 3	±0,08 3	±0,20 4
	MS-152	от -5 до +15 мВ	16	±0,15 4	±0,15 4	±0,20 4
		от -5 до +35 мВ		±0,08 4	±0,08 4	±0,10 4
		от -5 до +95 мВ от -5 до +195 мВ от -50 до +350 мВ от -50 до +950 мВ от -50 до +1950 мВ		±0,05 4	±0,05 4	±0,10 4
Относительное сопротивление потенциометрических датчиков	MS-1425	от 0 до 100 %	16	±0,08 3	±0,15 3	±0,30 3

Примечания:

• 1 - Пределы допускаемой приведенной погрешности измерений нормируются к диапазону измерений.

• 2 - Дополнительная погрешность вызвана изменением температуры окружающей среды в пределах рабочих условий эксплуатации.

• 3 - На частоте дискретизации 100 Гц.

• 4 - На частоте дискретизации 20 Гц.

• 5 - Режим измерений относительного сопротивления потенциометрических датчиков модуля MS-142 - опция (по согласованию с заказчиком).

• 6 - Модули MS-202 штатно имеют один диапазон измерений 10 В. Диапазон 1 В -опция (по согласованию с заказчиком).

• 7 - Частотные диапазоны модулей MS-202 и MS-340 до 48000 Гц при условии одного модуля в действующей конфигурации.

• 8 - Модули MS-340 штатно имеют два программно-переключаемых диапазона измерений 100 и 1000 мВ. Диапазон 10 мВ (опция), при этом (по согласованию с заказчиком) модули MS-340 могут выпускаться с программно-переключаемыми диапазонами измерений 100 и 1000 мВ или 10 и 100 мВ. Максимальное количество модулей типа MS-340, устанавливаемых в комплексе - 4 шт. при условии отсутствия модулей в других слотах.

• 9 - Погрешность измерений напряжения переменного тока на частоте 1000 Гц, на частотах дискретизации до 54000 Гц

• 10 - Погрешность измерений напряжения переменного тока на частоте 1000 Гц, на частотах дискретизации свыше 54000 до 108000 Гц

• 11 - Режимы работы MS-451 с встроенным нормализатором сигнала (без встроенного нормализатора сигнала) программно-переключаемые

* - ВПИ - верхний предел измерений

Таблица 3 - Метрологические характеристики комплексов в режиме воспроизведения напряжения и силы постоянного тока для питания тензодатчиков

Тип модуля	Номинальные значения U и I, (В, мА)	Количество каналов	Пределы допускаемой абсолютной погрешности воспроизведения U и I
			основной	дополнительной1
MS-340	2,5; 5,0; 8,0; 10,0 ((Rb > ивоспр./0,025), Ом)	4	±(0,001^ивоспр.+1 мВ)	±1 мВ
	5; 10; 15; 20 мА ((Rb < 14/1воспр.-200), Ом)		±(0,002^1воспр.+8 мкА)	±15 мкА

Примечания:

• ¹ При изменении температуры окружающей среды в пределах рабочих условий эксплуатации на каждые 10 °C

• - ивоспр. - воспроизводимое напряжение, В;

• ^{- I} воспр. ^- воспроизводимая сила тока, А;

- Rн - сопротивление нагрузки, Ом.

Таблица 4 - Неравномерность АЧХ каналов измерения напряжения переменного тока комплексов

Тип модуля	Амплитудный диапазон измерений	Частотный диапазон		Неравномерность АЧХ, дБ
		номер	Гц
Частоты дискретизации до 54000 Гц вкл. (1-й частотный диапазон дискретизации)
MS-202	10; 1 В	I	от 20 до 5000 включ.	±0,015
		II	св. 5000 до 10000 включ.	±0,030
MS-340	10; 100; 1000 мВ	III	св. 10000 до 20000 включ.	±0,050
		IV	св.20000 до 24000	±0,100
Частоты дискретизации св. 54000		Гц до 108000 Гц (2-й частотный диапазон дискретизации)
MS-202	10; 1 В	I	от 20 до 5000 включ.	±0,015
		II	св 5000 до 10000 включ.	±0,030
		III	св. 10000 до 20000 включ.	±0,050
MS-340	10; 100; 1000 мВ	IV	св. 20000 до 24000 включ.	±0,100
		V	св. 24000 до 40000 включ.	±0,150
		VI	св.40000 до 48000	±0,200

Таблица 5 - Технические характеристики

Наименование характеристики	Значение
Габаритные размеры комплекса (ширина^высота^глубина), мм, не более - для исполнения с групповыми входными разъемами УХЛ2 (БЛИЖ.422213.155.001) стоечное исполнение - для исполнений с индивидуальными входными разъемами: УХЛ3 (БЛИЖ.422213.155.001-300) стоечное исполнение УХЛ4 (БЛИЖ.422213.155.001-200) настольное исполнение	276x155x100 266x115x100 370x23x282
Нормальные условия эксплуатации для всех исполнений: - температура окружающей среды, °С - относительная влажность воздуха, - атмосферное давление, кПа (мм рт. ст.)	от +15 до +35 от 30 до 80 от 84,0 до 106,7 (630 до 800)
Рабочие    условия    эксплуатации    для    исполнения    УХЛ2 (БЛИЖ.422213.155.001) - температура окружающей среды, °С - температура окружающего воздуха для MIC-1155, в состав которых входят модули MS-340, °С - относительная влажность воздуха (при температуре окружающей среды плюс 35 °С), %, не более - атмосферное давление, кПа (мм рт. ст.)	от -55 до +70 от -55 до +50 98 от 12,0 до 106,7 (90 до 800)
Рабочие    условия    эксплуатации    для    исполнения    УХЛ3 (БЛИЖ.422213.155.001-300) - температура окружающей среды, °С - температура окружающего воздуха для MIC-1155, в состав которых входят модули MS-340, °С - относительная влажность воздуха (при температуре окружающей среды плюс 35 °С), %, не более - атмосферное давление, кПа (мм рт. ст.)	от -40 до +70 от -40 до +50 95 от 12,0 до 106,7 (90 до 800)

Наименование характеристики	Значение
Рабочие    условия    эксплуатации    для    исполнения    УХЛ4 (БЛИЖ.422213.155.001-200) - температура окружающей среды, °С:	от +5 до +50
- относительная влажность воздуха, %, при температуре окружающей среды плюс 25 °С), %, не более	80
- атмосферное давление, кПа (мм рт. ст.)	от 84,0 до 106,7
	(630 до 800)
Степень защиты по ГОСТ 14254-2015 для исполнений: УХЛ2 (БЛИЖ.422213.155.001)	IP54
УХЛ3 (бЛИЖ.422213.155.001-300)	IP40
УХЛ4 (бЛИЖ.422213.155.001-200)	IP40
Группа по виброустойчивости (ГОСТ Р 52931-2008) для исполнений: УХЛ2 (БЛИЖ.422213.155.001)	G2
УХЛ3 (бЛИЖ.422213.155.001-300)	G2
УХЛ4 (бЛИЖ.422213.155.001-200)	F2
Напряжение питания постоянного тока, В	27±8
Потребляемая мощность в различных режимах работы комплекса, (при токе потребления, А), Вт, не более	40 (2,1)
Масса комплекса, кг, не более для исполнений: УХЛ2 (БЛИЖ.422213.155.001)	4,0
УХЛ3 (бЛИЖ.422213.155.001-300)	4,0
УХЛ4 (бЛИЖ.422213.155.001-200)	2,8
Срок службы, лет	7

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и руководства по эксплуатации, и (или) методом лазерной гравировки непосредственно на тыльную либо верхнюю сторону корпуса или на информационную табличку, изготавливаемую из алюминиевой пластины и закреплённую на тех же местах корпуса (рисунок 4).

Комплектность средства измерений

Таблица 6 - Комплектность

Наименование	Обозначение	Количество	Примечание
Комплекс измерительный малогабаритный MIC-1155	БЛИЖ.422213.155.001 БЛИЖ.422213.155.001-200 БЛИЖ.422213.155.001 -300	1	В зависимости от модификации
Модуль измерения напряжения постоянного тока MS-142	БЛИЖ.404244.142.010 БЛИЖ.404244.142.010-200 БЛИЖ.404244.142.010-300	*	В зависимости от модификации
Модуль измерения силы постоянного тока MS-142C	БЛИЖ.404244.142.011 БЛИЖ.404244.142.011-200 БЛИЖ.404244.142.011-300	*	В зависимости от модификации
Модуль измерения напряжения и сопротивления постоянного тока MS-152	БЛИЖ.404244.152.010 БЛИЖ.404244.152.010-200 БЛИЖ.404244.152.010-300	*	В зависимости от модификации

Наименование	Обозначение	Количество	Примечание
Модуль измерения динамических сигналов MS-202	БЛИЖ.404244.202.010 БЛИЖ.404244.202.010-200 БЛИЖ.404244.202.010-300	*	В зависимости от модификации
Модуль для работы с тензометрическими датчиками MS-304	БЛИЖ.404244.304.010 БЛИЖ.404244.304.010-200 БЛИЖ.404244.202.010-300	*	В зависимости от модификации
Модуль измерения динамических сигналов с тензоусилителем MS-340	БЛИЖ.404244.340.010 БЛИЖ.404244.340.010-200 БЛИЖ.404244.340.010-300	*	В зависимости от модификации
Модуль измерения частоты периодического сигнала MS-451	БЛИЖ.404244.451.010 БЛИЖ.404244.451.010-200 БЛИЖ.404244.451.010-300	*	В зависимости от модификации
Модуль ввода дискретных сигналов MS-405	БЛИЖ.404244.405.010 БЛИЖ.404244.405.010-200 БЛИЖ.404244.405.010-300	*	В зависимости от модификации
Модуль вывода дискретных сигналов MS-402	БЛИЖ.404244.402.010 БЛИЖ.404244.402.010-200 БЛИЖ.404244.402.010-300	*	В зависимости от модификации
Комплект измерительных кабелей	-	*	*
Блок питания 220/27В	-	*	*
Паспорт	БЛИЖ.422213.155.001ПС	1 экз.	-
Руководство по эксплуатации	БЛИЖ.422213.155.001РЭ	*	-
Программа управления комплексом MIC «Recorder». Руководство пользователя.	БЛИЖ.409801.005-01 90	*	-
Программное обеспечение Medyan.base управления комплексом MIC. Руководство пользователя	БЛИЖ.409801.130.039-01 90	*	-
Примечание - * - по согласованию с заказчиком

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» руководства по эксплуатации БЛИЖ.422213.155.001РЭ.

Правообладатель

Общество с ограниченной ответственностью   «Научно-производственное

предприятие «МЕРА» (ООО «НПП «МЕРА»)

ИНН 5029023560

Юридический адрес: 141002, Московская обл., Мытищинский г.о., г. Мытищи, ул. Колпакова, д. 2, к. №13

Телефон: +7 (495) 783-71-59, 778-41-94

Факс: +7 (495) 745-98-93

E-mail: common@nppmera.ru, info@nppmera.ru

Web-сайт: www.nppmera.ru

Изготовитель

Общество с ограниченной ответственностью   «Научно-производственное

предприятие «МЕРА» (ООО «НПП «МЕРА»)

ИНН 5029023560

Адрес: 141002, Московская обл., Мытищинский г.о., г. Мытищи, ул. Колпакова, д. 2, к. №13

Телефон: +7 (495) 783-71-59, 778-41-94

Факс: +7 (495) 745-98-93

E-mail: common@nppmera.ru, info@nppmera.ru

Web-сайт: www.nppmera.ru

Испытательный центр

Федеральное бюджетное учреждение «Научно-исследовательский центр прикладной метрологии - Ростест» (ФБУ «НИЦ ПМ - Ростест»)

Адрес: 117418, г. Москва, Нахимовский пр-кт, д. 31

Телефон: +7 (495) 544-00-00

Факс: +7 (499) 124-99-96

E-mail: info@rostest.ru

Web-сайт: www.rostest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.310639.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» января 2025 г. № 51

Регистрационный № 94338-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ Кондопога

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 330 кВ Кондопога (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронно-цифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 620. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной  информационно-измерительной системы коммерческого учета

электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете обеспечивает обработку, организацию учета и хранения а также их отображение, распечатку с помощью принтера предусмотренных регламентом оптового рынка электроэнергии.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer USPD.exe

Метрологические и технические характеристики

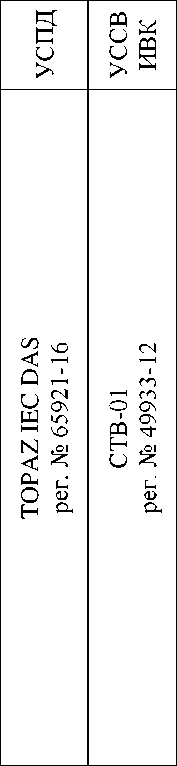

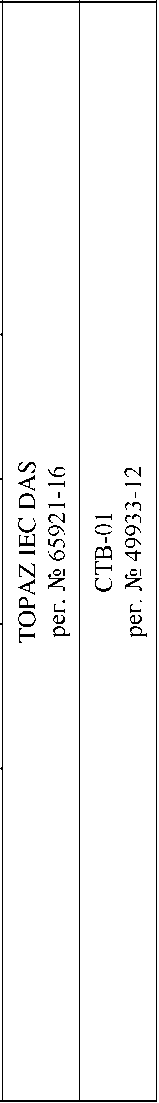

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

Пр имечания

• 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

• 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 -

Номер ИК	COSф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%	55 %	520 %	5100 %
		11(2)% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1 (Счетчик 0,2S; ТТ 0,2S; ТН 0,2)	1,0	1,0	0,6	0,5	0,5
	0,8	1,1	0,8	0,6	0,6
	0,5	1,8	1,3	0,9	0,9
2 - 4 (Счетчик 0,5S)	1,0	-	1,1	0,6	0,6
	0,8	-	1,1	0,6	0,6
	0,5	-	1,1	0,7	0,7
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		52%	55(10) %,	520 %	5100 %
		12% < I изм< I 5 %	15(10) %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1 (Счетчик 0,5; ТТ 0,2S; ТН 0,2)	0,8	1,8	1,4	1,0	1,0
	0,5	1,5	0,9	0,8	0,8
2 - 4 (Счетчик 1,0)	0,8	-	1,5	1,1	1,1
	0,5	-	1,2	1,1	1,1

Пределы допускаемой абсолютной погрешности смещения шкалы времени компонентов АИИС КУЭ, входящих в состав СОЕВ, относительно шкалы времени UTC(SU), (±А), с Пр имечания

• 1 Границы интервала допускаемой относительной погрешности Si(2)%p для cos9=l,0 нормируются от Ii%, границы интервала допускаемой относительной погрешности 5i(2)%p и 52%Q для COSO' 1.0 нормируются от I2%.

• 2 Границы интервала допускаемой относительной погрешности ИК № 2 - 4 при измерении реактивной электрической энергии нормируются от I10%.

• 3 Метрологические характеристики ИК даны для измерений электроэнергии и средней мощности (получасовой).

Таблица 4 - Основные технические

Наименование характеристики	Значение
1	2
Нормальные условия: параметры сети: - напряжение, % от ином - ток, % от 1ном - коэффициент мощности - частота, Гц температура окружающей среды, °C: - для счетчиков электроэнергии	от 99 до 101 от 1 (5; 10) до 120 0,87 от 49,85 до 50,15 от +21 до +25

1	2
Рабочие условия: параметры сети: - напряжение, % от Uном	от 90 до 110
- ток, % от Iном	от 1 (5; 10) до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН	от -45 до +40
- для счетчиков	от +10 до +30
- для УСПД	от +10 до +30
- для сервера, УССВ	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии Альфа А1800: - средняя наработка до отказа, ч, не менее	120000
- среднее время восстановления работоспособности, ч	72
счетчики электроэнергии СТЭМ-300: - средняя наработка на отказ, ч	220000
- среднее время восстановления работоспособности, ч	72
УСПД TOPAZ IEC DAS: - средняя наработка на отказ, ч, не менее	140000
комплекс измерительно-вычислительный СТВ-01: - средняя наработка на отказ, ч, не менее	10000
Глубина хранения информации счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее	3,5

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

• - параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

  прав доступа

• - пароли на сервере, предусматривающие разграничение к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность

Наименование	Обозначение	Количество шт./экз.
Трансформатор тока	ТБМО-220 УХЛ1	2
Трансформатор тока	ТБМО	1
Трансформатор напряжения	НАМИ-220 УХЛ1	3
Счетчик электрической энергии многофункциональный	СТЭМ-300	1
Счетчик электрической энергии многофункциональный	Альфа А1800	3
Устройство сбора и передачи данных	TOPAZ IEC DAS	1
Комплекс измерительно-вычислительный	СТВ-01	1
Формуляр	АУВП.411711.ФСК.ОРЭМ.СЗ.П330	1
	0670.ФО

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 59793-2021 «Информационные технологии. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнерТест» (ООО «ЭнерТест»)

Адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2А, к. 22А, оф. 207 Телефон: +7 (495) 109-09-22

E-mail: info@enertest.ru

Web-сайт: www.enertest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314754.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» января 2025 г. № 51

Регистрационный № 94325-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Микроскопы видеоизмерительные консольные МЕТРОКЛИН ВИМ

Назначение средства измерений

Микроскопы видеоизмерительные консольные МЕТРОКЛИН ВИМ (далее - микроскопы) предназначены для контактных и бесконтактных измерений линейных и угловых размеров, а также взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.

Описание средства измерений

Микроскоп выполнен в виде вертикальной колонны или порталы стоящими на гранитном или металлическом основании. В состав микроскопа входят:

• - головки измерительные;

• - устройство цифровой индикации (УЦИ);

• - персональный компьютер (ПК);

ПК или УЦИ обеспечивают автоматическую обработку результатов измерений, вычисляют требуемые размеры, передают данные на принтер. В ПК предустановлено программное обеспечение, позволяющее выполнять наиболее часто встречающиеся измерения.

Микроскопы измеряют:

• - диаметры, длины, углы и расположения отверстий на листовых, корпусных и штампованных металлических и пластиковых деталях;

• - геометрические параметры резцов, шаблонов и калибров, а также размеров и положения электронных компонентов на печатных платах;

-двух координатную геометрическую погрешность различных деталей.

Микроскопы могут быть оснащены контактными датчиками или лазерным сканером. Микроскопы предназначены для измерений в плоскостях осей X, Y и Z.

Принцип действия микроскопов основан на определении координат осей X, Y при перемещении предметного стола, и оптоэлектронного измерительного блока. Для измерения по оси Z микроскопы оснащаются контактным датчиком или функцией автофокусировки.

В качестве блока обработки и вывода результатов микроскопы могут комплектоваться устройством цифровой индикации, отдельным дисплеем или персональным компьютером.

Элементы регулировки яркости, освещения клавиша выключения микроскопа могут располагаются на лицевой или боковой части основания микроскопа.

Микроскопы отличаются диапазоном измерений по XY осям, блоками обработки вывода результатов измерений, формой вертикальной оси, наличием органов ручного или автоматического управления.

Микроскопы видеоизмерительные консольные МЕТРОКЛИН ВИМ выпускаются в следующих модификациях: МЕТРОКЛИН ВИМ-1 150 (МЕТРОКЛИН ВИМ-1 250,

МЕТРОКЛИН

МЕТРОКЛИН (МЕТРОКЛИН

МЕТРОКЛИН (МЕТРОКЛИН

МЕТРОКЛИН ВИМ-3К 400, МЕТРОКЛИН ВИМ-3К 500), отличающихся между собой метрологическими и техническими характеристиками, где К-наличие контактного датчика, Х- диапазон измерений по оси X, мм. Пример записи микроскопа «Микроскоп видеоизмерительный консольный МЕТРОКЛИН ВИМ-3К 250».

Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр или арабских цифр и букв латинского алфавита, наносится типографским способом на маркировочную пластину, расположенную на боковой поверхности вертикальной колонны.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование микроскопов не производится.

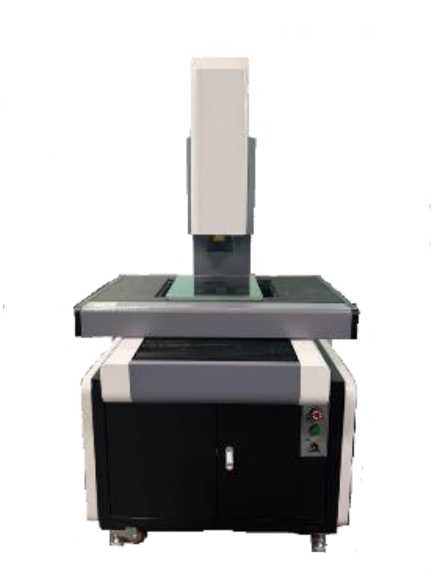

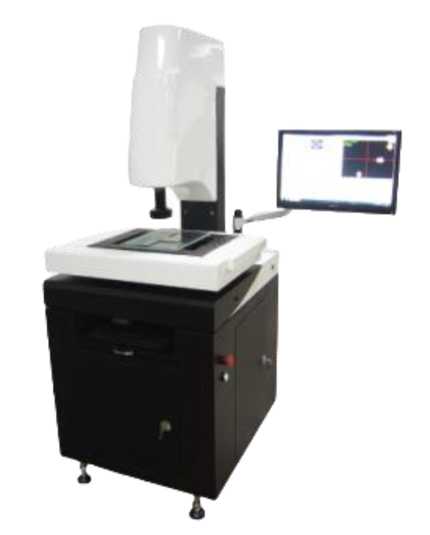

Общий вид микроскопов приведён на рисунке 1. Места нанесения заводского номера и знака утверждения типа приведены на рисунке 2.

в)

МЕТРОКЛИН ВИМ-3/МЕТРОКЛИН ВИМ-3К

Рисунок 1 - Общий вид микроскопов видеоизмерительных коснольных МЕТРОКЛИН ВИМ

Программное обеспечение

Микроскопы видеоизмерительные консольные МЕТРОКЛИН ВИМ, оснащённые персональным компьютером (далее - ПК), работают под управлением метрологически значимого программного обеспечения, представляющего собой программный пакет, устанавливаемый на ПК. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы. ПО блокирует редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать измеренные значения. Для защиты ПО от несанкционированного доступа используют защитный USB-ключ.

ПО предназначено для отображения значений перемещения подвижного предметного стола, отображения результатов измерений, а также для сбора, обработки и хранения измерительной информации.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	-
Номер версии (идентификационный номер) ПО	не ниже 5.5.X.X
Где «Х» принимает значения от 0 до 9 и не относится к метрологически значимой части ПО

Метрологические и технические характеристики

Таблица 2   - Метрологические характеристики микроскопов модификации

МЕТРОКЛИН ВИМ-1/МЕТРОКЛИН ВИМ-1К

	Значение для модификаций
Наименование характеристики	Я S g	« S °	к о S с 2 о -г и S	S S	и о S о к 2 и о -г н а и S S га	га S S	И о га S 2 о -г и S
Диапазон измерений длины, мм
- по оси X	150	250		300		400
- по оси Y	100	150		200		300
- по оси Z	100	200		200		200
Пределы допускаемой абсолютной погрешности измерений			±(3+L1)/200)
линейных размеров в плоскости двух осей X, Y, мкм
Пределы допускаемой абсолютной погрешности измерений			±(3+L/200)
линейных размеров по осям X и Y, мкм
2)Пределы допускаемой абсолютной погрешности измерений
линейных размеров по оси Z при использовании контактного			±(5+L/200)
датчика, мкм
Цена единицы наименьшего разряда при измерении линейных				0,0001
размеров, мм, не более
Диапазон измерений плоского угла	от 0° до 360°
Цена единицы наименьшего разряда при измерении плоского угла	1”
Пределы допускаемой абсолютной погрешности при измерении				±20”
плоского угла
1) где L - измеряемый линейный размер, мм;
2) для модификаций МЕТРОКЛИН МЕТРОКЛИН ВИМ-*К

Таблица 3   - Метрологические характеристики микроскопов модификации

МЕТРОКЛИН ВИМ-2/МЕТРОКЛИН ВИМ-2К

	Значение для модификаций
Наименование характеристики	« д ю Ч сч ? *5 Он 2 Н S И S	К о S § О	S 2 ? *5 н S 3	S о Ч и и о Н S S	S S й о Т1-? *5 н S 3	3 ® S о t=: о hS 3
Диапазон измерений длины, мм
- по оси X	250		300		400
- по оси Y	150		200		300
- по оси Z	200		200		200
Пределы допускаемой абсолютной погрешности измерений линейных
размеров в плоскости двух осей X, Y, мкм			±(3+L/200)
Пределы допускаемой абсолютной погрешности измерений линейных			±(3+L/200)
размеров по осям X и Y, мкм
2)Пределы допускаемой абсолютной погрешности измерений линейных			±(5+L/200)
размеров по оси Z при использовании контактного датчика, мкм
Цена единицы наименьшего разряда при измерении линейных			0,0001
размеров, мм, не более
Диапазон измерений плоского угла	от 0° до 360°
Цена единицы наименьшего разряда при измерении плоского угла	1”
Пределы допускаемой абсолютной погрешности при измерении			±20”
плоского угла
1) где L - измеряемый линейный размер, мм;
2) для модификаций МЕТРОКЛИН МЕТРОКЛИН ВИМ-*К

Таблица 4   - Метрологические характеристики микроскопов модификации

МЕТРОКЛИН ВИМ-3/МЕТРОКЛИН ВИМ-3К

		Значение для		модификаций
Наименование характеристики	Я S S	К о S о с 2 о и S	S S	И о S о 2 о и S	S S	к о g- 2 о и S
Диапазон измерений длины, мм
- по оси X	300		400		500
- по оси Y	150		200		400
- по оси Z	200		200		200
Пределы допускаемой абсолютной погрешности измерений			1)
линейных размеров в плоскости двух осей X, Y, мкм			±(3+L /200)
Пределы допускаемой абсолютной погрешности измерений			±(3+L/200)
линейных размеров по осям X и Y, мкм
2)Пределы допускаемой абсолютной погрешности измерений
линейных размеров по оси Z при использовании контактного			±(5+L/200)
датчика, мкм
Цена единицы наименьшего разряда при измерении			0,0001
линейных размеров, мм, не более
Диапазон измерений плоского угла	от 0° до 360°
Цена единицы наименьшего разряда при измерении плоского			1	”
угла
Пределы допускаемой абсолютной погрешности при			±20”
измерении плоского угла
1) где L - измеряемый линейный размер, мм;
2) для модификаций МЕТРОКЛИН МЕТРОКЛИН ВИМ-*К

Таблица 5 - Основные технические

Наименование характеристики	Значение
Дискретность отчёта линейных измерений, мкм	0,001
Дискретность отсчета измерений плоского угла	1"
Параметры электрического питания: - напряжение переменного тока, В	220±22
- частота переменного тока, Гц	50±1,25
Диапазон рабочих температур, °С	от +15 до +25
Допускаемое изменение температуры в течении 1 часа, °С	0,5
Относительная влажность воздуха, %, не более	80

Таблица 6   - Габаритные размеры

МЕТРОКЛИН   ВИМ-1   (МЕТРОКЛИН

МЕТРОКЛИН ВИМ-1К (МЕТРОКЛИН ВИМ-2К, МЕТРОКЛИН ВИМ-3К)

Наименование характеристики	Значение
Модификация	X tt о S 1Г) О 3 Н S	X tt о X 1Г) е сч О 5 Н S	X о X § рт-] X	X Х о X о О 5 Н S	g ° 2 и о т н а	X X о X о О 3 Н S	X о S ° 2 рт-] X	X X о X 1Г) е сч СЧ О Н S	X о X X С'’ § о н рт-] X
Габаритные размеры, мм, не более - длина - ширина - высота	350 560 760	860 802 1738				960 902 1738		860 802 1738
Масса, кг, не более	40,0	220,0      1      240,0				280,0 1 350,0		220,0

Таблица 7   - Габаритные размеры

МЕТРОКЛИН  ВИМ-1  (МЕТРОКЛИН

МЕТРОКЛИН ВИМ-1К (МЕТРОКЛИН ВИМ-2К, МЕТРОКЛИН ВИМ-3К)

Наименование
					Значение
хар актер истики
Модификация	X X о X о 1=? сс ►2Сч СЧ X	X о X X § о 3 рт-] X	X X о X о ►2Сч СЧ «а	к а О а S рт-] X	X X о X о t=: !2Сч сс X	К о S S й о т* а S	X X о X о t=: Т1- X сс X	й а S S й О Т" а S рт-] X	X X о X о 1=^ ю X сс «а	й а S ° Й in й О т* а S рт-] X S “
Габаритные размеры, мм,
не более
- длина	860		960		700		860		1050
- ширина	802		902		760		860		1150
- высота	1738		1738		1740		1740		1556
Масса, кг, не более	240		350		320		350		1500

Знак утверждения типа

наносится методом наклеивания на боковую поверхность вертикальной колонны рядом с маркировочной пластиной и типографским способом на титульный лист руководства по эксплуатации.

Комплектность средства измерений

Таблица 8 - Комплектность

в

Наименование	Обозначение	Количество
Микроскоп видеоизмерительный консольный (модификация в соответствии с заказом потребителя)	МЕТРОКЛИН ВИМ	1 шт.
Паспорт	-	1 экз.
CD диск с ПО	-	-
Руководство по эксплуатации	26.70.22 - 001 -50346652-2024 РЭ	1 экз.
Методика поверки	-	1 экз.

Сведения о методиках (методах) измерений

для микроскопов видеоизмерительных консольных МЕТРОКЛИН ВИМ приведены в разделе 1 «Описание и работа микроскопов» документа 26.70.22 - 001 - 50346652-2024 РЭ «Микроскопы видеоизмерительные консольные МЕТРОКЛИН ВИМ. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;

Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 26 ноября 2018 г. № 2482;

ТУ 26.70.22 - 001 - 50346652-2024 Микроскопы видеоизмерительные консольные МЕТРОКЛИН ВИМ. Технические условия.

Правообладатель

Общество с ограниченной ответственностью «МЕТРОКАЛИБР» (ООО «МЕТРОКАЛИБР»)

Адрес юридического лица: 117246, г. Москва, Научный пр-д, д. 19, помещ./оф. 6д/484

Телефон: +7 495 979-95-01

E-mail: mail@metrokalibr.ru

Изготовитель

Общество с ограниченной ответственностью «МЕТРОКАЛИБР» (ООО «МЕТРОКАЛИБР»)

Адрес: 117246, г. Москва, Научный пр-д, д. 19, помещ./оф. 6д/484

Телефон: +7 495 979-95-01

E-mail: mail@metrokalibr.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I

Телефон: +7 (495) 108-69-50

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» января 2025 г. № 51

Продолжение таблицы 1

Место в обозначении кода	Наименование характеристики	Значение характеристики
(диапазон)	Диапазон измерений разности давлений	в соответствии с таблицей 2
Д	Максимальное статическое давление	в соответствии с таблицей 2
G	Размер резьбы присоединительных штуцеров	«2\G1/8»; «2\GI/4»; «2\GI/2»; «2xNPT1/8»; «2\NPT1/4»; «2\NPT1/2»; «2\М12х1,5»; «2\М18х1,5»
Е	Пределы допускаемой основной приведенной к диапазону измерений погрешности	«2,0» - ±2,0 %; «3,0» - ±3,0 %; «4,0» - ±4,0 %

Пример для заказа:

Манометр показывающий дифференциальный ТМД-6-530(0-20Па)100кПа.2хNPT1/8.4,0

(Манометр показывающий дифференциальный ТМД-6 с номинальным диаметром корпуса 100 мм из алюминия, с присоединительными штуцерами из медного сплава, с диапазоном измерений разности давлений от 0 до 20 Па с максимальным статическим давлением 100 кПа, на присоединительных штуцерах дюймовая трубная коническая резьба NPT1/8, c пределами допускаемой основной приведенной к диапазону измерений погрешности ±4,0 %).

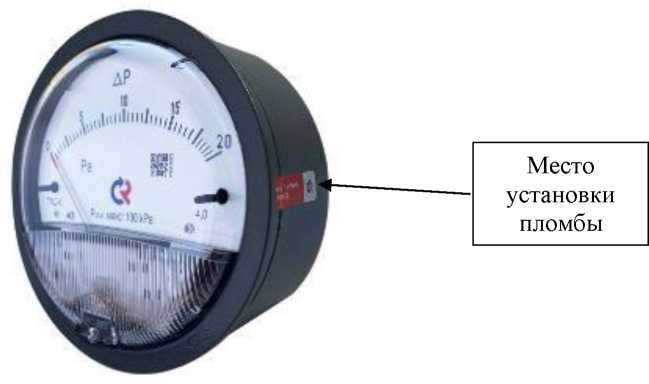

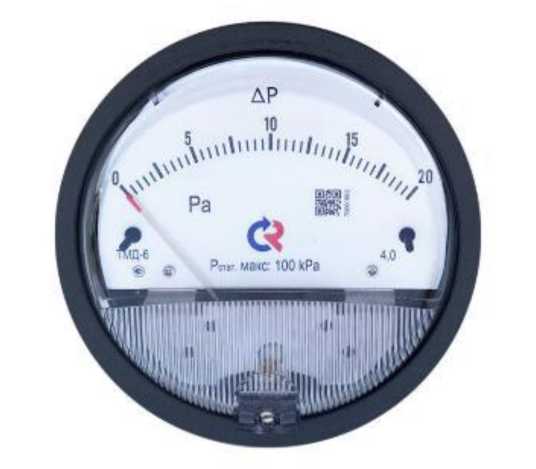

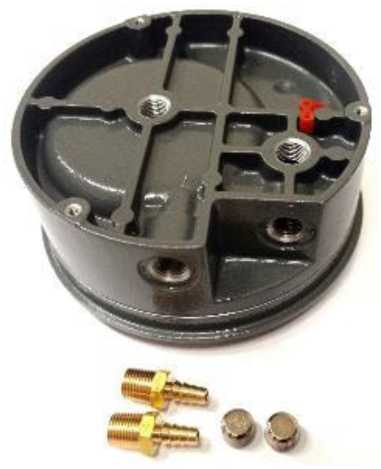

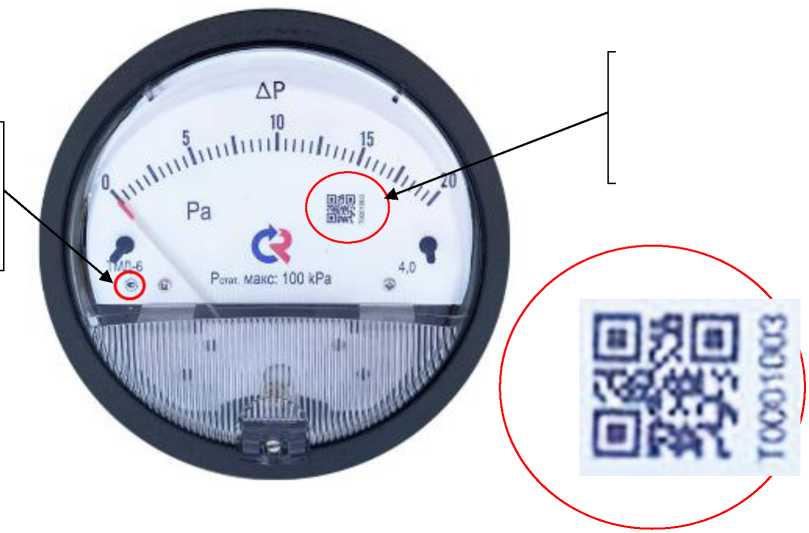

Общий вид манометров представлен на рисунке 1.

Защита от несанкционированного доступа осуществляется пломбированием путем нанесения на кольцо и боковую поверхность корпуса прибора специальной наклейки, которая разрушается при попытке ее удалить и вскрыть корпус. Пломбирование корпуса дифманометра ограничивает пломбировки дифманометров представлена на рисунке 2.

Заводской номер в виде цифрового и (или) цифро-буквенного обозначения, состоящего из арабских цифр и (или) букв(ы) латинского алфавита и арабских цифр, а также QR-кода, наносится на циферблат дифманометра методом струйной гравировки в соответствии с рисунком 3.

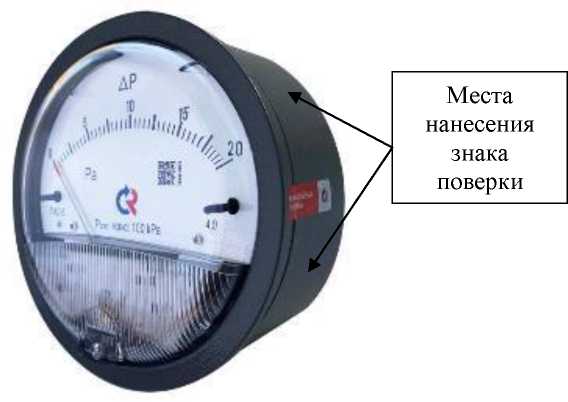

Знак поверки дифманометров в (краской, наклейкой). Место нанесения на рисунке 4.

Метрологические и технические характеристики приведены в таблице 2.

Таблица 2 - Метрологические и технические характеристики Наименование характеристики

Диапазон измерений разности давлений ⁴⁾

до 5 кПа; до 7 кПа;

до 9 кПа; до 15 кПа;

Наименование характеристики	Значение характеристики
Вариация показаний, %, не более	±2,01)	±3,02)	±4,03)
Пределы дополнительной погрешности, вызванной изменением температуры окружающего среды в диапазоне    рабочих температур на каждые 10 °С, %, не более	±0,1
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа	от +21 до +25 от 30 до 80 от 84 до 106,7
Температура измеряемой среды для дифманометров, °С:	от -7 до +60
Максимальное статическое давление, кПа	100
Диаметр корпуса (Д), мм, не более	121
Ширина корпуса (Ш), мм, не более	60
Масса, кг, не более	0,55
Примечания: 1 - Для дифманометров с пределами допускаемой основной приведенной к диапазону измерений погрешности ±2,0 %. 2 - Для дифманометров с пределами допускаемой основной приведенной к диапазону измерений погрешности ±3,0 %. 3 - Для дифманометров с пределами допускаемой основной приведенной к диапазону измерений погрешности ±4,0 %. 4 - Диапазон измерений равен диапазону показаний. Приведен ряд значений характеристики, конкретный диапазон измерений разности давлений из приведенных рядов указывается в паспорте дифманометра. 5 - Приборы могут изготавливаться с другими единицами измерения давления, допущенными к применению в Российской Федерации, а для приборов, поставляемых на экспорт, также с другими единицами измерений по запросу заказчика.

Знак утверждения типа

наносится на циферблат манометра типографским способом в соответствии с рисунком 3 и на титульный лист руководства по эксплуатации и паспорта типографским способом.

Комплектность средства измерений в соответствии с таблицей 3.

Таблица 3 - Комплектность

Наименование	Обозначение	Количество
Манометр показывающий дифференциальный ТМД-6	в соответствии с заказом	1 шт.
Паспорт и инструкция по эксплуатации	НСРП.406123.026ПС	1 экз.
Руководство по эксплуатации	НСРП.406123.026РЭ	по требованию
Принадлежности по заказу: клапанные блоки,    кронштейны,    отборные устройства,    трехходовые    краны, переходники (адаптеры) и др.	-	по требованию

Сведения о методиках (методах) измерений

изложены в разделе 2 «Описание» эксплуатационного документа НСРП.406123.026ПС.

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений разности давлений до 1^10⁵ Па, утвержденная приказом Росстандарта от 31 августа 2021 г. № 1904;

Манометры показывающие дифференциальные ТМД-6. Технические НСРП.406123.026ТУ.

Правообладатель

Закрытое акционерное общество «РОСМА» (ЗАО «РОСМА») ИНН 4719015564

Юридический адрес: 188382, Ленинградская обл., Гатчинский р-н, гп. Сиверское ш., д. 168

Телефон: +7 (812) 325-25-08

E-mail: info@rosma.spb.ru

Web-сайт: https://www.rosma.spb.ru

Изготовитель

Закрытое акционерное общество «РОСМА» (ЗАО «РОСМА») ИНН 4719015564 Юридический адрес: 188382, Ленинградская обл., гп. Вырица, Сиверское ш., д. 168

Адрес: 199155, г. Санкт-Петербург, пер. Каховского, д. 5, лит. В

Адрес места осуществления деятельности: 197229, г. Санкт-Петербург, ул. 3-я Конная Лахта, д. 48, к. 4, лит. А

Телефон: +7 (812) 325-25-08

Е-mail: info@rosma.spb.ru

Web-сайт: https://www.rosma.spb.ru

Испытательный центр

Закрытое акционерное общество Консалтинго-инжиниринговое предприятие «Метрологический центр энергоресурсов» (ЗАО КИП «МЦЭ»)

Адрес: 125424, г. Москва, Волоколамское ш., д. 88, стр. 8

Телефон (факс): +7 495-491-78-12

Е-mail: sittek@mail.ru; mce-info@mail.ru

Web-сайт: https://www.kip-mce.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311313.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» января 2025 г. № 51

Регистрационный № 94332-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Детекторы-сигнализаторы температуры GXFB-1/I-B

Назначение средства измерений

Детекторы-сигнализаторы температуры GXFB-1/I-B (далее по тексту - детекторы или приборы) предназначены для непрерывного контроля превышения установленного значения температуры воздуха во взрывоопасных средах.

Описание средства измерений

Принцип работы детекторов состоит в следующем: при достижении установленного значения температуры окружающей среды в термочувствительном элементе (ТЧЭ) происходит замыкание нормально разомкнутого контакта и формируется сигнал, который передается на панель пожарной сигнализации.

В ТЧЭ используется принцип разницы коэффициентов теплового расширения двух биметаллических стержней. При допускаемой температуре внутри помещения между биметаллическими стержнями имеется зазор, и при повышении температуры до установленного значения, из-за различной величины растяжения биметаллических стержней имеющийся зазор закрывается и происходит замыкание нормально разомкнутого контакта.

Конструктивно детекторы состоят из корпуса сложной формы с резьбовой крышкой и с подсоединенным к нему ТЧЭ в защитной трубке. На боковой части корпуса размещены вводы/выводы кабельных линий для подключения к панели пожарной сигнализации и винтовое соединение для подключения кабеля заземления. Внутри корпуса размещены: клеммная колодка для подключения сигнальных кабелей (в т.ч. и напряжения питания) и клемма для внешнего заземления. Корпус детектора изготавливается из нержавеющей стали, а защитная трубка ТЧЭ - из хром-никелевого сплава.

Монтаж детекторов может осуществляться как на вертикальную, так и на горизонтальную поверхность при помощи специальных отверстий на корпусе прибора. При необходимости, к одной панели пожарной сигнализации можно подключить последовательно несколько детекторов.

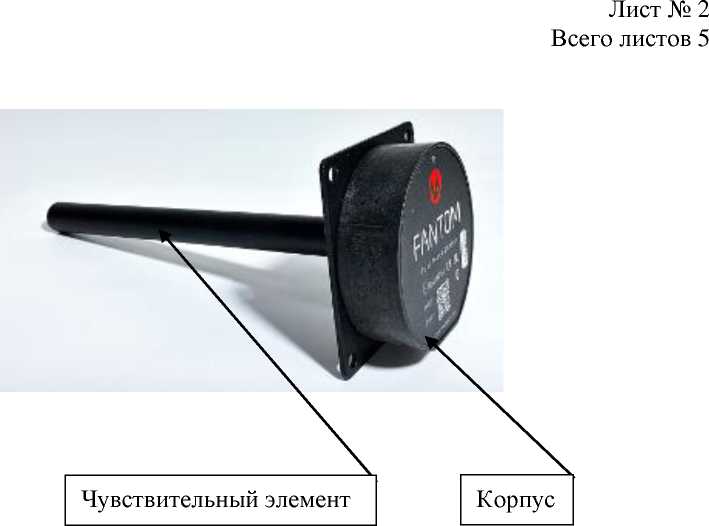

Общий вид детекторов с указанием места нанесения заводского номера представлен на рисунке 1.

Рисунок 1 - Общий вид детекторов с указанием места нанесения заводского номера

Пломбирование приборов не предусмотрено. Заводской номер в виде обозначения, состоящего из арабских цифр и букв английского алфавита, указан на маркировочной табличке, прикрепленной на крышку корпуса прибора. Конструкция приборов не предусматривает нанесение знака поверки на средство измерений.

Метрологические и технические характеристики

Метрологические и основные технические характеристики детекторов приведены в таблице 1.

Таблица 1

Наименование характеристики	Значение
Установленное номинальное пороговое значение температуры срабатывания сигнализации, °С	+260
Пределы допускаемой абсолютной погрешности срабатывания сигнализации, °C	±8
Параметры электрического питания (номинальные значения): - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В - сила переменного тока, А, не более - сила постоянного тока, А, не более	220 50 24 1 2
Тип реле	нормально разомкнутый контакт
Габаритные размеры, мм, не более	330x220x120
Масса детектора, кг, не более	5,5

Наименование характеристики	Значение
Рабочие условия эксплуатации: - температура окружающей среды, °С: - для корпуса детектора - для ТЧЭ - относительная влажность воздуха, %, не более	от -40 до +125 от -40 до +300 95
Степень защиты от внешних воздействий по ГОСТ 14254-2015	IP66
Маркировка взрывозащиты	1Ex db ПС T4 Gb Х
Средняя наработка до отказа, ч, не менее	40 000
Средний срок службы, лет, не менее	10

Комплектность средства измерений

Таблица 2 - Комплектность приборов

Наименование	Обозначение	Количество
Детектор-сигнализатор температуры GXFB-1/I-B	GXFB-1/I-B	1 шт.
Руководство по эксплуатации (на русском языке)	-	1 экз.

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации типографским методом.

Сведения о методиках (методах) измерений

приведены в разделе «Использование по назначению» Руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Федерального агентства по техническому регулированию и метрологии от 23 декабря 2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»;

Стандарт предприятия-изготовителя на Детекторы-сигнализаторы температуры GXFB-1/I-B.

Правообладатель

Harbin Guanghan Gas Turbine Co., Ltd., Китай

Адрес: NO. 31, HONGHU ROAD, DAOLI DISTRICT, HARBIN E-mail: lh@ghturbine.com

Web-сайт: www.ghturbine.com

Изготовитель

Harbin Guanghan Gas Turbine Co., Ltd., Китай

Адрес: NO. 31, HONGHU ROAD, DAOLI DISTRICT, HARBIN

E-mail: lh@ghturbine.com

Web-сайт: www.ghturbine.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66

E-mail: office@vniims.ru

Web-сайт: www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» января 2025 г. № 51

Регистрационный № 94327-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Вольтметры URE 3

Назначение средства измерений

Вольтметры URE 3 предназначены для измерения напряжения постоянного тока, напряжения переменного тока (среднеквадратического значения, пикового значения (положительного, отрицательного, размаха)), частоты напряжения переменного тока.

Описание средства измерений

Конструктивно вольтметры URE 3 выполнены в виде единого блока. Корпус выполнен из металла (алюминиевого сплава), окрашен в серый цвет.

Принцип действия вольтметров URE 3 основан на преобразовании входного аналогового сигнала в цифровой код с помощью аналого-цифрового преобразователя с дальнейшей низкочастотной фильтрацией и индикацией измеренного значения сигнала на жидкокристаллическом дисплее. Имеются возможности переключения режимов измерений, автоматического и ручного выбора пределов измерений с удержанием результата измерений, изменения скорости измерений, самодиагностики.

Все узлы размещены в корпусе, включая жидкокристаллический дисплей с подсветкой, кнопки переключения режимов работы, коаксиальный BNC вход, разъём интерфейса IEEE 488 и разъем питания.

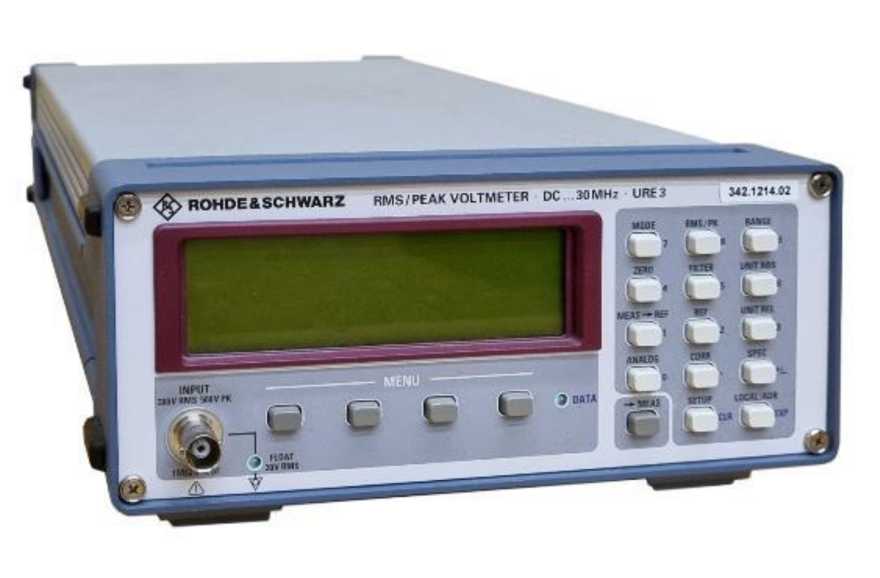

Общий вид вольтметров URE 3 представлен на рисунке 1.

Места нанесения на вольтметры URE 3 знака утверждения типа, пломбировки от несанкционированного доступа к местам настройки заводского (серийного) номера представлены на рисунке 2.

Знак утверждения типа наносится в правом нижнем углу задней прибора.

Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки наносится на свободном от надписей пространстве на задней стенке корпуса прибора.

Ограничение доступа к местам настройки (регулировки), расположенным внутри корпуса, осуществляется путем нанесения наклейки на один из винтов крепления задней стенки прибора.

Заводской номер наносится на задней стенке корпуса прибора в виде наклейки, содержащей обозначение в виде последовательности цифр.

К утверждаемому типу относятся заводские номера 101124, 101216.

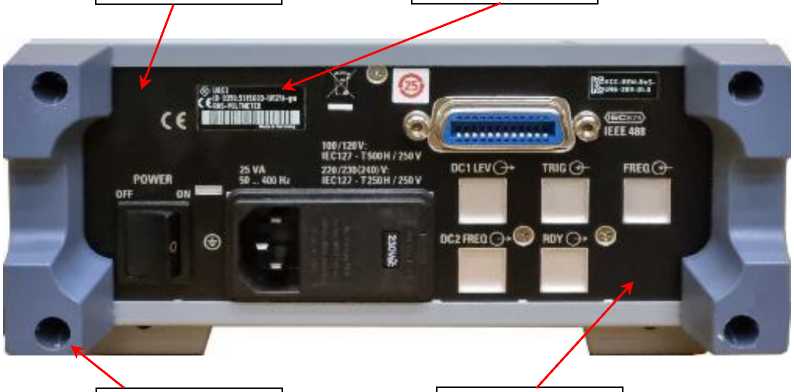

Рисунок 2 - Места нанесения на вольтметр URE 3 знака утверждения типа, знака поверки, пломбировки от несанкционированного доступа к местам настройки (регулировки), заводского (серийного) номера

Программное обеспечение

Программное обеспечение (далее - ПО) вольтметров URE 3 состоит из встроенного ПО, предназначенного для реализации процессов измерения. Встроенное ПО (прошивка) является метрологически значимым, загружается в интегрированную память вольтметров URE 3 на предприятии-изготовителе во время производства и является недоступным для потребителя.

Идентификационные данные (признаки) ПО указаны в таблице 1.

Таблица 1 -

данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	URE 3
Номер версии (идентификационный номер) ПО	3.2
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	-

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «средний» по Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики	Значение
Диапазон измерений напряжения постоянного тока, В	от 1 •IO-3 до 300
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В	±(0,1 •IO-2 •иизм + 10 е.м.р.)
Диапазон измерений напряжения переменного тока, В	от 5 •IO-5 до 300
Диапазон частот измеряемого напряжения переменного тока, Гц	от 0,02 до 3 •IO7
Пределы допускаемой относительной погрешности измерений напряжения переменного тока, %	в соответствии с таблицей 4
Диапазон измерений частоты напряжения переменного тока, Гц	от 0,02 до 3^107
Пределы допускаемой абсолютной погрешности измерений частоты напряжения переменного тока, Гц	±5 •IO-3 • Ризм
Примечания. иизм - значение измеряемого напряжения, В; е.м.р. - единица младшего разряда, в соответствии с таблицей 3; Ризм - значение измеряемой частоты, Гц

Таблица 3 - Значения единиц младшего разряда в режиме измерений напряжения постоянного тока

Пределы измерений	1O мВ	1OO мВ	1 В	1O В	1OO В	1OOO В
Значение единицы младшего разряда	1 мкВ	1O мкВ	1OO мкВ	1 мВ	1O мВ	1OO мВ

Таблица 4 - Пределы допускаемой относительной погрешности измерения напряжения переменного тока

Пределы измерений	Поддиапазоны частот
	от 0,02 Гц до 100 кГц вкл.	св. 100 кГц до 1 МГц вкл.	св. 1 МГц до 3 МГц вкл.	св. 3 МГц до 10 МГц вкл.	св. 10 МГц до 20 МГц вкл.	св. 20 МГц до 30 МГц вкл.
300 В	±0,5 %	±2,5 %	-	-	-	-
100 В		±1,5 %	±3 %
30 В		±0,7 %	±1,5 %	±2,5 %
10 В			±1 %	±1,7 %	±4 %	±8 %
10 мВ
3 мВ			±2 %	±5 %	±10 %	-
1 мВ		±1,5 %

Таблица 5 - Основные технические

Наименование характеристики	Значение
Условия эксплуатации: - температура окружающего воздуха, °С	от +18 до +28
- относительная влажность окружающего воздуха при температуре +23 °С, %, не более	80
- атмосферное давление, кПа	от 86,6 до 106,7
Параметры электрического питания: - напряжение переменного тока, В	от 198 до 242
- частота переменного тока, Гц	от 47 до 53
Потребляемая мощность, В^А, не более	25
Входное сопротивление, МОм, не более	1
Входная емкость, пФ, не более	40
Габаритные размеры, мм, не более: - высота	103
- ширина	219
- длина	350
Масса, кг, не более	4,5

Знак утверждения типа

наносится в виде наклейки на задней стенке корпуса вольтметра URE 3 и на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 6 - Комплектность

URE 3

Наименование	Обозначение	Количество, шт.
Вольтметр URE 3	URE 3	1
Шнур питания	-	1
Руководство по эксплуатации	-	1
Формуляр	-	1

Сведения о методиках (методах) измерений

приведены в разделе «Порядок работы» руководства по эксплуатации.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения в диапазоне частот 1-10’¹ до 2^10⁹ Гц»;

Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы».

Правообладатель

Закрытое акционерное общество «Супертехприбор» (ЗАО «Супертехприбор») ИНН 5029073032

Адрес юридического лица: 141002, Московская обл., г. Мытищи, ул. Колпакова, д. 2А, к. ЛАБОРАТ, эт. 5, оф. 22

Изготовитель

Фирма «Rohde & Schwarz GmbH & Co», Германия

Адрес: D-81671, Munchen, KG Muhldorfstrabe 15

Испытательный центр

Федеральное государственное бюджетное учреждение «Главный научный метрологический центр» Министерства обороны Российской Федерации (ФГБУ «ГНМЦ» Минобороны России)

Адрес: 141006, Московская обл., г. Мытищи, ул. Комарова, д. 13

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.311314.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» января 2025 г. № 51

Регистрационный № 94326-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики силоизмерительные тензорезисторные BBA-SS

Назначение средства измерений

Датчики силоизмерительный тензорезисторные BBA-SS (далее - датчики) предназначены для преобразования силы в измеряемую физическую величину (напряжение постоянного тока), пропорционально измеряемой силе при одноопорном изгибе.

Описание средства измерений

Принцип действия датчиков основан на изменении электрического сопротивления тензорезисторов, соединенных в мостовую схему, при их деформации, возникающей в местах наклейки тензорезисторов к упругому элементу датчиков, под действием прилагаемой силы. Изменение электрического сопротивления вызывает разбаланс мостовой схемы и появление в диагонали моста электрического сигнала, изменяющегося пропорционально нагрузке.

Датчики представляют из себя «балку» из нержавеющей стали и состоят из упругого элемента, защитного корпуса прямоугольной формы, кабеля, тензорезисторов на клеевой основе, соединенных по мостовой электрической схеме, и элементов герметизации. Места наклейки тензорезисторов, расположения элементов термокомпенсации и нормирования в датчиках находятся во внутренней полости упругого элемента и защищены кожухом в виде сильфона.

Электрическое подсоединение к внешним измерительным усилителям осуществляется по четырёхпроводной схеме.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из буквы латинского алфавита и арабских цифр, нанесён методом лазерной гравировки на корпус датчиков.

Конструкция датчиков обеспечивает ограничение доступа к наклеенным тензорезисторам в целях предотвращения несанкционированной настройки и вмешательства, которые могут привести к искажению результатов измерений, путём заливки монтажных отверстий и сопряжений герметиком. Конструкция датчиков является неразборной.

Общий вид датчиков с указанием места нанесения заводского номер приведён на рисунке 1. Общий вид маркировочной таблички приведён на рисунке 2.

Лист № 2

Рисунок 1 - Общий вид датчиков силоизмерительных тензорезисторных BBA-SS

Место нанесения заводского номера

Рисунок 2 - Общий вид маркировочной таблички

Маркировочная табличка содержит следующую информацию:

• - логотип изготовителя;

• - модель (тип) датчика;

• - номинальное усилие в килограммах;

• - дата изготовления (месяц и год);

• - заводской номер.

Нанесение знака поверки на датчики не предусмотрено.

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Номинальное усилие, Fном, Н	50
Выходной сигнал при Fном, мВ/В	от 2,037 до 2,043
Нижний предел измерений, % от Fном	2
Пределы допускаемой относительной погрешности измерений силы, %	±0,5
Предельное значение составляющей погрешности, связанной с воспроизводимостью показаний (Ь), %	0,4
Предельное значение составляющей погрешности, связанной с повторяемостью показаний (b'), %	0,2
Предельные значения составляющей погрешности, связанной с интерполяцией (fc), %	±0,2
Предельные значения составляющей погрешности, связанной с дрейфом нуля (fo), %	±0,1
Предельное значение составляющей погрешности, связанной с гистерезисом (v), %	0,5
Предельное значения составляющей погрешности, связанной с ползучестью (с), %	0,2

Таблица 2 - Основные технические характеристики

Наименование характеристики	Значение
Предельно допустимое усилие, % от Fном	120
Усилие разрушения, % от Fном, не менее	150
Входное сопротивление, Ом	от 380 до 420
Выходное сопротивление, Ом	от 350 до 354
Сопротивление изоляции, МОм, не менее	5000
Параметры электрического питания: - напряжение постоянного тока, В	от 5 до 12
Габаритные размеры (ДиаметрхВысота), мм, не более	45x120
Масса, кг, не более	0,35
Условия эксплуатации: - температура окружающей среды, °С	от +15 до +25

Таблица 3 - Показатели надёжности

Наименование характеристики	Значение
Средний срок службы, лет	20
Средняя наработка на отказ, ч	2000

Знак утверждения типа

наносится на титульный лист паспорта типографским способом.

Комплектность средства измерений

Таблица 4 - Комплектность средства измерений

Наименование	Обозначение	Количество
Датчики силоизмерительные тензорезисторные	BBA-SS	1 шт.
Паспорт	-	1 экз.

Сведения о методиках (методах) измерений

приведены в разделе «Подготовка к работе и порядок работы» паспорта на датчик.

Нормативные документы, устанавливающие требования к средству измерений

Приказ Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498 «Об утверждении Государственной поверочной схемы для средств измерений силы».

Правообладатель

Общество с ограниченной ответственностью «ТОКВЕС» (ООО «ТОКВЕС»)

ИНН 6672261244

Юридический адрес: 620138, г. Екатеринбург, ул. Хрустальная, д. 49а

Телефон: +7 (343) 311-55-00

E-mail: info@tokves.ru

Web-сайт: https://tokves.ru

Изготовитель

Общество с ограниченной ответственностью «ТОКВЕС» (ООО «ТОКВЕС») ИНН 6672261244

Адрес: 620138, г. Екатеринбург, ул. Хрустальная, д. 49а

Телефон: +7 (343) 311-55-00

E-mail: info@tokves.ru

Web-сайт: https://tokves.ru

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»

(ООО «ПРОММАШ ТЕСТ Метрология»)

Адрес: 119415, г. Москва, пр-кт Вернадского, д. 41 стр. 1, помещ. 263

Тел.: +7 (926)757-74-69

E-mail: info@metrologiya.prommashtest.ru

Уникальный номер записи в реестр аккредитованных лиц № RA.RU.314164.

• - 251-046-11: в составе два нутромера исполнений 251-050-11 и 251-160-11;

• - 251-346-13: в составе три нутромера исполнений 251-035-11, 251-060-11 и 251-160-11.

Общий вид набора представлен на рисунке 1.

Обозначение исполнений нутромеров имеет вид XXX-AAA-BB, где:

XXX - обозначение модификации нутромеров;

AAA - наибольший предел измерения;

BB - внутренний код производителя.

Отсчетные устройства, входящие в комплект нутромеров, отличаются между собой диапазонами измерений, ценой деления (шагом дискретности) и общим видом.

В комплект к нутромерам модификации 245, кроме исполнений 245-100-12 и 245-160-11, входят удлинительные стержни:

• - для исполнения 245-050-11 - 1 шт. длиной 16 мм;

• - для исполнения 245-100-11 - 2 шт. по 25 мм;

• - для исполнений 245-250-11, 245-300-11, 245-450-11 - 2 шт. (50 и 100 мм);

• - для исполнения 245-700-11 - 4 шт. (50, 100, 200 и 200 мм);

• - для исполнения 245-1000-11 - 5 шт. (50, 100, 200, 300 и 3000 мм).

Пломбирование нутромеров от несанкционированного доступа не предусмотрено.

Нанесение знака поверки на средство измерений не предусмотрено, знак поверки наносится на свидетельство о поверке.

Заводской номер нутромера, включающий в себя заводской номер державки и заводской номер отсчетного устройства, наносится на термоизолирующую накладку державки с помощью наклейки и на боковую поверхность корпуса отчетного устройства краской, травлением или лазерной маркировкой в формате цифрового обозначения. Однозначная идентификация заводского номера производится по номеру, нанесенному на державку. Заводской номер отсчетного устройства указывается в паспорте на нутромер.

Места нанесения заводских номеров представлены на рисунке 5.

Логотип леею наносится на паспорт типографским методом, на державку или отсчетное устройство краской, травлением, методом лазерной маркировки или с помощью наклейки.

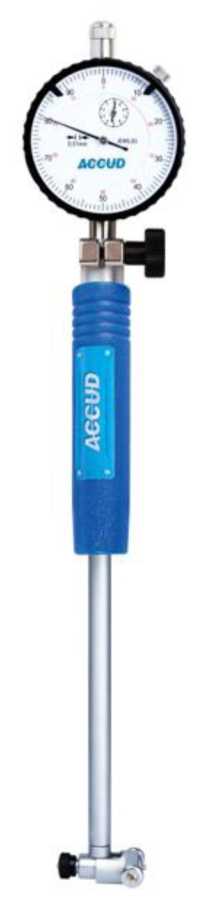

Рисунок 1 - Общий вид набора нутромеров модификации 251

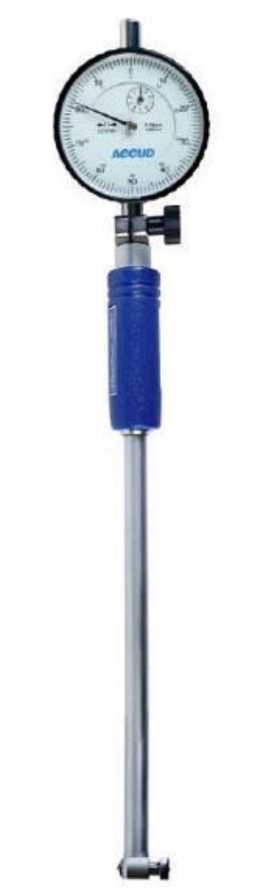

Рисунок 3 - Общий вид нутромеров модификаций 254 и 244

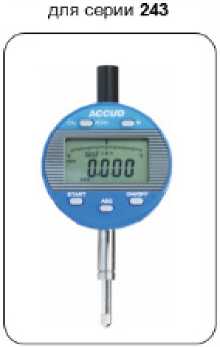

Рисунок 4 - Общий вид нутромеров модификаций 253 и 243

Места нанесения

заводских номеров

Рисунок 5 - Места нанесения заводских номеров на нутромеры и отсчетные устройства

Метрологические и технические характеристики

Таблица 1 - Основные

Модификация	Исполнение	Диапазон измерений нутромера, мм	Отсчетное устройство		Размах показаний (повторяемость), мм	Пределы допускаемой абсолютной погрешности измерений, мм	Предел допускаемой погрешности измерений, вносимой неточным расположением центрирующего мостика, мм
			Диапазон измерений1), мм	Цена деления (шаг дискретности), мм
1	2	3	4	5	6	7	8
251	251-010-11	от 6 до 10	от 0 до 3; от 0 до 12,7	0,01; 0,002; 0,001	0,003	± 0,012	-
	251-018-11	от 10 до 18					0,003
	251-035-11	от 18 до 35	от 0 до 10; от 0 до 12,7			± 0,015
	251-050-11	от 35 до 50				± 0,018
	251-060-11	от 35 до 60
	251-100-11	от 50 до 100
	251-160-11	от 50 до 160
	251-160-12	от 100 до 160
	251-250-11	от 160 до 250
	251-450-11	от 250 до 450
	251-010-01	от 6 до 10	от 0 до 1; от 0 до 12,7	0,001	0,002	± 0,005	-
	251-018-01	от 10 до 18					0,002
	251-035-01	от 18 до 35				± 0,006
	251-060-01	от 35 до 60				± 0,007
	251-100-01	от 50 до 100
	251-160-01	от 50 до 160
	251-160-02	от 100 до 160
	251-250-01	от 160 до 250					0,0025

1	2	3	4	5	6	7	8
251	251-450-01	от 250 до 450	от 0 до 1; от 0 до 12,7	0,001	0,002	± 0,007	0,0025
241	241-010-01	от 6 до 10	от 0 до 12,7	0,001	0,002	± 0,005	-
	241-018-01	от 10 до 18					0,002
	241-035-01	от 18 до 35				± 0,006
	241-060-01	от 35 до 60				± 0,007
	241-100-01	от 50 до 100
	241-160-01	от 50 до 160
	241-160-02	от 100 до 160
	241-250-01	от 160 до 250					0,0025
	241-450-01	от 250 до 450
	241-010-11	от 6 до 10		0,002	0,003	± 0,012	-
	241-018-11	от 10 до 18					0,003
	241-035-11	от 18 до 35				± 0,015
	241-060-11	от 35 до 60				± 0,018
	241-100-11	от 50 до 100
	241-160-11	от 50 до 160
	241-160-12	от 100 до 160
	241-250-11	от 160 до 250
	241-450-11	от 250 до 450
245	245-050-11	от 18 до 50	от 0 до 10	0,01	0,003	± 0,015	0,003
	245-100-11	от 30 до 100				± 0,018
	245-100-12	от 50 до 100
	245-160-11	от 100 до 160
	245-250-11	от 160 до 250
	245-300-11	от 100 до 300
	245-450-11	от 250 до 450				± 0,025

1	2	3	4	5	6	7	8
245	245-700-11	от 450 до 700	от 0 до 10	0,01	0,003	± 0,025	0,003
	245-1000-11	от 700 до 1000
253	253-800-11	от 400 до 800	от 0 до 10	0,01	0,003	± 0,025	0,003
243	243-800-11	от 400 до 800	от 0 до 12,7	0,002	0,003	± 0,025	0,003
254	254-060-11	от 35 до 60	от 0 до 10	0,01	0,003	± 0,018	0,003
	254-160-11	от 50 до 160
	254-250-11	от 160 до 250
	254-450-11	от 250 до 450
244	244-060-11	от 35 до 60	от 0 до 12,7	0,002	0,003	± 0,018	0,003
	244-160-11	от 50 до 160
	244-250-11	от 160 до 250
	244-450-11	от 250 до 450

¹⁾ В зависимости от заказа, указывается в паспорте на нутромер.

Таблица 2 - Технические характеристики нутромеров

	Значение для нутромера с диапазоном измерений в мм
Наименование							от 30	от 50	от 50	от	от	от	от	от	от	от
	от 6	от 10	от 18	от 18	от 35	от 35				100	100	160	250	400	450	700
характеристики	до 10	до 18	до 35	до 50	до 50	до 60	до 100 100	до 100 100	до 160 160	до	до	до	до	до	до	до
										160	300	250	450	800	700	1000
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
Наибольшая
глубина измерений,	48	105	141	150	141		150		141			400		391	500
мм
Наименьшее
перемещение	0,6	0,8	1		1,2						1,6
измерительного
стержня, мм

1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17
Измерительное усилие нутромера, Н	от 2,0 до 4,0			от 2,0 до 6,0					от 3,0 до 7,0
Измерительное усилие центрирующего мостика, Н	-	от 4,0 до 8,0			от 6,0 до 10,0				от 8,0 до 11,0
Радиус сферы измерительных поверхностей стержней, мм	от 0,5 до 1,0	от 0,75 до 1,0	от 1,5 до 2,0	от 1,5 до 2,5
Параметр шероховатости Ra по ГОСТ 2789-73, мкм, не более: - измерительных поверхностей стержней	0,16
- опорных поверхностей центрирующих мостиков		0,63

Таблица 3 -

и масса

Модификация	Исполнение	Диапазон измерений, мм	Длина, мм, не более	Ширина, мм, не более	Высота, мм, не более	Масса, кг, не более
1	2	3	4	5	6	7
251	251-010-11	от 6 до 10	200	50	30	0,2
	251-018-11	от 10 до 18	255			0,25
	251-035-11	от 18 до 35	340	60		0,45
	251-050-11	от 35 до 50				0,5
	251-060-11	от 35 до 60
	251-100-11	от 50 до 100				0,6
	251-160-11	от 50 до 160				0,65
	251-160-12	от 100 до 160
	251-250-11	от 160 до 250	6201); 5202)	170	80	1,3
	251-450-11	от 250 до 450		270	100	1,6
	251-010-01	от 6 до 10	220	60	30	0,3
	251-018-01	от 10 до 18	275			0,35
	251-035-01	от 18 до 35	340			0,45
	251-060-01	от 35 до 60				0,5
	251-100-01	от 50 до 100				0,6
	251-160-01	от 50 до 160				0,65
	251-160-02	от 100 до 160
	251-250-01	от 160 до 250	6201); 5202)	170	80	1,3
	251-450-01	от 250 до 450		270	100	1,6
241	241-010-01	от 6 до 10	230	60	40	0,35
	241-018-01	от 10 до 18	285			0,45
	241-035-01	от 18 до 35	340
	241-060-01	от 35 до 60				0,5
	241-100-01	от 50 до 100				0,6
	241-160-01	от 50 до 160				0,65

1	2	3	4	5	6	7
241	241-160-02	от 100 до 160	340	60	40	0,65
	241-250-01	от 160 до 250	6201); 5202)	170	80	1,3
	241-450-01	от 250 до 450		270	100	1,6
	241-010-11	от 6 до 10	230	60	40	0,35
	241-018-11	от 10 до 18	285			0,45
	241-035-11	от 18 до 35	340
	241-060-11	от 35 до 60				0,5
	241-100-11	от 50 до 100				0,6
	241-160-11	от 50 до 160				0,65
	241-160-12	от 100 до 160
	241-250-11	от 160 до 250	6201); 5202)	170	80	1,3
	241-450-11	от 250 до 450		270	100	1,6
245	245-050-11	от 18 до 50	315	60	30	0,3
	245-100-11	от 30 до 100	455			0,5
	245-100-12	от 50 до 100	390		40	0,55
	245-160-11	от 100 до 160		100
	245-250-11	от 160 до 250	620	160	70	1
	245-300-11	от 100 до 300	455	100		0,8
	245-450-11	от 250 до 450	620	250	130	1,2
	245-700-11	от 450 до 700	726	450		1,1
	245-1000-11	от 700 до 1000		700
253	253-800-11	от 400 до 800	6201); 5352)	270	120	2
243	243-800-11	от 400 до 800	6201); 5352)	270	120	2
254	254-060-11	от 35 до 60	360	120	40	0,7
	254-160-11	от 50 до 160				0,8
	254-250-11	от 160 до 250	7101); 6202)	130	80	1,2
	254-450-11	от 250 до 450	7701); 6802)		100	1,5

1	2	3	4	5	6	7
244	244-060-11	от 35 до 60	360	120	40	0,7
	244-160-11	от 50 до 160				0,8
	244-250-11	от 160 до 250	7101); 6202)	130	80	1,2
	244-450-11	от 250 до 450	7701); 6802)		100	1,5
1) С учетом размеров отсчетного устройства. 2) Без учета размеров отсчетного устройства.

Таблица 4 - Условия

Наименование характеристики	Значение
Условия эксплуатации:
- температура окружающей среды, °С	от +15 до +25
- относительная влажность, %, не более	80

Таблица 5 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет	5
Средняя наработка на отказ, ч	3000

Знак утверждения типа

наносится на титульный лист паспорта типографским методом.

Сведения о методиках (методах) измерений

приведены в разделе 4 «Руководство по эксплуатации» паспортов ACCUD.251.01.nC «Нутромер индикаторный ACCUD. Технический паспорт», ACCUD.241.01.ПC «Нутромер индикаторный ACCUD. Технический паспорт», ACCUD.245.01.ПC «Нутромер индикаторный ACCUD. Технический паспорт», ACCUD.243.01.ПC «Нутромер индикаторный ACCUD. Технический паспорт», ACCUD.253.01.ПC «Нутромер индикаторный ACCUD. Технический паспорт», ACCUD.244.01.ПC «Нутромер индикаторный ACCUD. Технический паспорт», ACCUD.254.01.ПC «Нутромер индикаторный ACCUD. Технический паспорт».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 1^10^-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

СТП ACCUD 001-2024 «Нутромеры индикаторные ACCUD. Стандарт предприятия».

Правообладатель

SUZHOU ACCUD CO., LTD (ACCUD), КНР

Адрес: 223 SongShan Road, Suzhou New District, 215129 China

Изготовитель

SUZHOU ACCUD CO., LTD (ACCUD), КНР

Адрес: 223 SongShan Road, Suzhou New District, 215129 China

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)

Юридический адрес: 119415, г. Москва, пр-кт Вернадского, д. 41, стр. 1, помещ. 263 Адреса мест осуществления деятельности:

142300, Московская обл., р-н Чеховский, г. Чехов, Симферопольское ш., д. 2;

308023, Белгородская обл., г. Белгород, ул. Садовая, д. 45а;

155126, Ивановская обл., р-н Лежневский, СПК имени Мичурина

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314164.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» января 2025 г. № 51

Регистрационный № 94336-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Гидрофоны ГИ713

Назначение средства измерений

Гидрофоны ГИ713 (далее - гидрофоны) предназначены для измерений звукового давления в водной среде (морская и пресная вода) и преобразования измеренных значений в электрический сигнал с нормируемыми метрологическими характеристиками.

Описание средства измерений

Принцип работы гидрофонов основан на прямом пьезоэлектрическом эффекте пьезокерамических материалов: при воздействии на гидроакустическую головку гидрофона акустического давления на электродах пьезоэлемента возникает электрический сигнал, пропорциональный действующему акустическому. Этот сигнал усиливается усилителем и по жилам связи поступает на электронный блок аппаратуры, в которой он используется.

Конструктивно гидрофоны представляют собой гидроакустическую головку, содержащую    радиально-поляризованный    цилиндрический пьезокерамический

чувствительный элемент (пьезоэлемент), соединенной с герметичным корпусом, в котором находится предварительный усилитель, и кабелем, заканчивающимся соединительной розеткой РС7ТВ. Герметизацию соединения гидроакустической головки с внешним корпусом гидрофона обеспечивают кольца радиального уплотнения. Снаружи гидроакустическая головка покрыта двойным слоем акустически прозрачного эластичного полиуретанового компауда. Между слоями компаунда нанесен тонкий слой металлизации, повышающий гидроустойчивость чувствительного элемента и одновременно являющегося электрическим экраном. Корпус гидрофона выполнен из титанового сплава. Малошумящий предварительный усилитель собран по схеме неинвертирующего усилителя напряжения. Усилитель имеет защиту от высокого входного напряжения, которое возникает на выходе гидроакустической головки из-за возможных резких перепадов температур или гидростатического давления, воздействующих на гидрофон.

Общий вид гидрофона с указанием мест нанесения маркировки, обозначающей код изделия, заводского номера и продольную риску для идентичности ориентации гидрофона при градуировках приведены на рисунке 1.

Нанесение знака поверки на гидрофоны не предусмотрено. Заводской номер в виде цифрового обозначения, наносится методом гравирования и размещается на металлической части корпуса, указанной на рисунке 1.

Конструкция гидрофонов герметичная и неразборная.

Пломбирование гидрофонов не производится.

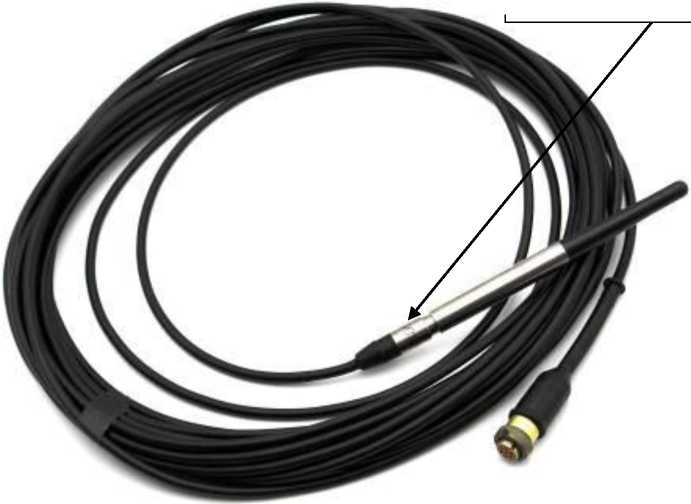

Место нанесения маркировки и заводского номера

Рисунок 1 - Общий вид гидрофона с указанием мест маркировки и заводского номера

Метрологические и технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики	Значение
Рабочий диапазон частот, Гц	от 100 до 800 000
Уровень чувствительности на частоте 100 кГц относительно 1 мкВ/Па, дБ, не менее	50
Неравномерность частотной характеристики чувствительности в диапазоне рабочих частот, дБ, не более	23
Неравномерность частотной характеристики чувствительности в частотном диапазоне от 100 до 500 кГц, дБ, не более	10
Неравномерность диаграммы направленности в горизонтальной плоскости в рабочем угловом секторе ±180° на частоте 250 кГц, дБ, не более	4
Неравномерность диаграммы направленности в вертикальной плоскости в рабочем угловом секторе ±30° относительно нормали к оси гидрофона на частоте 250 кГц, дБ, не более	6
Доверительные границы относительной погрешности измерения уровня чувствительности при доверительной вероятности 0,95, дБ, не более	±1,5

Таблица 2 - Технические

Наименование характеристики	Значение
Электрическая ёмкость чувствительного элемента, пФ, не менее	500
Верхний предел динамического диапазона относительно 20 мкПа при коэффициенте гармонических искажений не более 1%, дБ, не менее	170
Уровень СКЗ эквивалентного шумового давления в полосе 1 Гц в рабочем диапазоне частот относительно 20 мкПа, дБ, не более	50
Температурный коэффициент чувствительности в диапазоне температур от 10 °С до 30 °С, дБ/°С, не более	0,1
Параметры электропитания: - напряжение постоянного тока, В - сила тока покоя, потребляемого гидрофоном, мА, не более	±(12±2) 30
Масса гидрофона (с кабелем), кг, не более	0,5
Длина соединительного кабеля, м, не менее	10
Габаритные размеры гидрофона без учёта длины кабеля, мм, не более: диаметр длина	11 163
Условия эксплуатации: - рабочая среда - температура окружающей среды, °С - избыточное гидростатическое давление, МПа, не более	морская или пресная вода от +10 до +30 3
Температура окружающего воздуха в условиях хранения, °С	от -35 до +50

Таблица 3 - Показатели надежности

Наименование характеристики	Значение
Средний срок службы, лет, не менее	10
Средняя наработка на отказ, ч, не менее	5000

Знак утверждения типа

наносится на титульные листы руководства по эксплуатации МФРН.406231.046РЭ и формуляра МФРН.406231.046ФО типографским способом.

Комплектность средства измерений

Таблица 4 - Комплект поставки ги

ГИ713

Наименование	Обозначение	Кол-во, шт.	Примечание
Гидрофон	ГИ713	1
Руководство по эксплуатации	МФРН.406231.046РЭ	1
Формуляр	МФРН.406231.046ФО	1
Футляр	МФРН.323366.004-02	1
Методика поверки	-		По требованию заказчика
Блок коммутации	МГФК.441461.001	1	По требованию заказчика

Сведения о методиках (методах) измерений

приведены в разделе 2 «Использование по назначению» документа МФРН.406231.046РЭ «Гидрофон ГИ713. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 28 сентября 2018 г. № 2084 «Об утверждении государственной поверочной схемы для средств измерений звукового давления и колебательной скорости в водной среде»;

МФРН.406231.046ТУ Гидрофон ГИ713. Технические условия.

Правообладатель

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)

ИНН 5044000102

Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11

Изготовитель

Федеральное государственное унитарное предприятие научно-исследовательский институт физико-технических и измерений» (ФГУП «ВНИИФТРИ»)

ИНН 5044000102

Адрес: 141570, Московская обл., г. Солнечногорск, промзона ФГУП «ВНИИФТРИ», к. 11

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» января 2025 г. № 51

Регистрационный № 94335-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Датчики уровня топлива Mielta Fantom

Назначение средства измерений

Датчики уровня топлива Mielta Fantom (далее - датчики уровня) предназначены для измерений уровня топлива в топливных баках транспортных средств и стационарных топливохранилищах.

Описание средства измерений

Принцип действия датчиков уровня основан на преобразовании электрической емкости чувствительного элемента (емкостного сенсора), изменяющейся пропорционально уровню топлива, в цифровой код для передачи по интерфейсу Bluetooth Low Energy (BLE).

Датчики уровня изготавливаются с использованием технологий металлообработки, порошковой покраски, литья пластика под давлением и имеют неразборный конструктив.

Датчики уровня состоят из чувствительного элемента (емкостного сенсора) и герметичного прочного пластикового корпуса, разделенного на отдельные ячейки для электронного блока и элемента питания. Ячейка корпуса с электронным блоком герметизируется методом заливки компаундом. Ячейка корпуса с элементом питания герметизируется методом заливки силиконом, при этом к элементу питания сохраняется доступ для возможности его замены.

Датчики уровня не имеют проводных соединений.

Датчики уровня имеют интегральный радиопередатчик Bluetooth Low Energy (BLE) и встроенную высокопроизводительную антенну для передачи результатов измерений уровня на подключенные мобильные устройства

Общий вид датчиков уровня представлен на рисунке 1.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится методом лазерной гравировки на боковую часть корпуса датчиков.

Нанесение знака поверки на датчики уровня не предусмотрено.

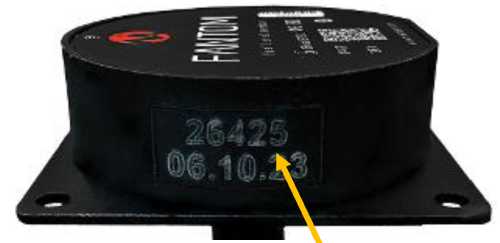

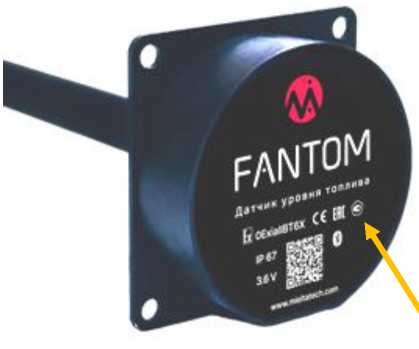

Место нанесения знака об утверждении типа

Рисунок 2 - Места нанесения знака об утверждении типа и заводского номера

Программное обеспечение

Датчики уровня содержат встроенное программное обеспечение (далее - встроенное ПО) и энергонезависимую память для хранения данных заводских и пользовательских настроек (нижний уровень). Встроенное ПО обеспечивает идентификацию, сбор, обработку, регистрацию и передачу данных. Встроенное ПО защищено шифрованием.

Метрологические характеристики датчиков уровня нормированы с учетом влияния встроенного ПО.

Датчики уровня поддерживают работу с автономным программным обеспечением «Mielta Device Manager» (Mielta DM) (далее - внешнее ПО) предназначенным для настройки датчиков уровня и отображения результатов измерений (верхний уровень).

Внешнее ПО, устанавливаемое на мобильное предназначено для настройки и отображения данных значимым.

Датчики уровня обеспечивают идентификацию индикации номера версии на экране подключенного мобильного устройства.

Идентификационные данные средства измерений приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
	Встроенное ПО	Внешнее ПО
Идентификационное наименование ПО	-	Mielta DM
Номер версии (идентификационный номер ПО), не ниже	1.4.Х*	5.X*
* - символы X - номер версии программного обеспечения для общей комбинации от 0 до 9, от A до Z

Уровень защиты от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение
Диапазон измерений в зависимости от длины чувствительного элемента, мм	от 0 до 3000
Длина чувствительного элемента, мм	от 150 до 3000
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений уровня, %	±1,0
Пределы допускаемой дополнительной приведенной погрешности измерений уровня при отклонении температуры окружающей среды от нормальных условий измерений в диапазоне от минус 40 до плюс 80 °С на каждые 10 °С, %	±0,2
Нормальные условия измерений: - температура окружающего воздуха, °С - температура измеряемой среды, °С	от +15 до +25 от +15 до +25

Таблица 3 - Основные технические

Наименование характеристики	Значение
Параметры электрического питания: Номинальное напряжение элемента питания, В	3,6
Ток потребления, мА, не более	15
Потребляемая мощность, мВт, не более	50
Степень защиты корпуса от проникновения пыли и влаги по ГОСТ 14254-2015	IP67
Маркировка взрывозащиты	0Ex ia IIB T6 X
Габаритные размеры, мм, не более
- длина	80
- ширина	80
- высота	25 + L
Масса, кг, не более	0,25+0,0006^L
Условия эксплуатации: - температура окружающей среды, °С	от -40 до +80
- относительная влажность, %, не более	от 45 до 90
- атмосферное давление, кПа	от 84 до 106,7
L - длина чувствительного элемента, мм

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Средняя наработка на отказ, лет, не менее	7 лет

Знак утверждения типа

наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на корпус датчика уровня методом термопечати.

Комплектность средства измерений

Таблица 5 - Комплектность средства измерений

Наименование	Обозначение	Количество
Датчик уровня топлива	Mielta Fantom	1 шт.
Комплект монтажных элементов*		1 шт.
Паспорт		1 экз.
Руководство по эксплуатации		1 экз.**
* - в соответствии с заказом ** - допускается поставка в количестве 1 экземпляра на партию

Сведения о методиках (методах) измерений

приведены в разделе 1. «Описание устройства» руководства по эксплуатации.

Нормативные и технические документы, устанавливающие требования к средству измерений

Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;

ТУ 26.51.52-002-24591000-2021 Беспроводные датчики уровня топлива. Технические условия.

Правообладатель

Общество с ограниченной ответственностью Научно-производственное объединение «МИЭЛТА ТЕХНОЛОГИИ» (ООО НПО «МИЭЛТА ТЕХНОЛОГИИ»)

ИНН 6829104450

Юридический адрес: 392030, Тамбовская обл., г. Тамбов, Урожайная ул., д. 2 л, помещ. 15

Телефон: + 7 (962) 233-63-83

Web-caйт: https://mieltatech.com/

Изготовитель

Общество с ограниченной ответственностью Научно-производственное объединение «МИЭЛТА ТЕХНОЛОГИИ» (ООО НПО «МИЭЛТА ТЕХНОЛОГИИ»)

ИНН 6829104450

Юридический адрес: 392030, Тамбовская обл., г. Тамбов, Урожайная ул., д. 2 л, помещ. 15

Адрес(а) деятельности: 392030, Тамбовская обл., г. Тамбов, ул. Монтажников, д. 1 Телефон: + 7 (962) 233-63-83

Web-сайт: https://mieltatech.com/

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46

E-mail: office@vniims.ru

Телефон/факс: +7 (495) 437-55-77 / 437-56-66

Web-caйт: http://www.vniims.ru

Уникальный номер записи в реестре аккредитованных лиц № 30004-13.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» января 2025 г. № 51

Регистрационный № 94333-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система контроля параметров СКП 1008

Назначение средства измерений

Система контроля параметров СКП 1008 (далее - система) предназначена для измерений отношения сопротивлений постоянному току, сопротивления постоянному току, соответствующего температуре, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009.

Описание средства измерений

Система конструктивно состоит из:

• - устройства измерительного УИ 1005, предназначенного для аналого-цифрового преобразования электрических сигналов подключаемых к нему датчиков, их обработки и выдачи обработанной информации по интерфейсу в устройство отображения информации (УОИ);

• - УОИ, предназначенного для управления работой УИ 1005, отображения и регистрации измерительной информации;

• - принтера, предназначенного для документирования измерительной информации на бумажном носителе;

• - фильтра-удлинителя с ограничением импульсных и фильтрацией высокочастотных помех, предназначенного для улучшения качества сети питания переменного тока, питающей систему;

• - комплекта кабелей, предназначенного для подключения системы к датчикам объекта контроля.

Принцип действия системы основан на измерении информативных параметров выходных электрических сигналов датчиков, не входящих в состав системы, с использованием устройства измерительного УИ 1005, передаче обработанной информации в цифровой форме по интерфейсу в УОИ, визуальном отображении результатов измерений, их регистрации и документировании.

Система функционально состоит из измерительных каналов (ИК):

• - отношения сопротивлений постоянному току;

• - сопротивления постоянному току, соответствующего температуре, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009.

Принцип действия ИК отношения сопротивлений постоянному току основан на преобразовании падений напряжения, возникающих при прохождении через измеряемые сопротивления постоянного тока, с помощью АЦП в цифровые коды, последующем вычислении отношения сопротивлений в микроконтроллере УИ 1005 и отображении результатов измерений на УОИ.

Принцип действия ИК сопротивления постоянному току, соответствующего температуре, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009, основан на преобразовании падения напряжения, возникающего при прохождении через измеряемое сопротивление термопреобразователя (не входящего в состав ИК) постоянного тока, с помощью АЦП в цифровой код, последующей обработке по известной градуировочной характеристике в микроконтроллере УИ 1005 и отображении результатов измерений в значениях температуры на УОИ.

Система комплектуется комплектом проверочной аппаратуры (КПА), предназначенным для проверки технического состояния и проведения поверки системы. В состав КПА входят устройства проверочные и средства измерений.

Система комплектуется комплектом ЗИП-О. В состав комплекта ЗИП-О входят запасные части, позволяющие оперативно восстанавливать работоспособность системы, а также принадлежности, необходимые для эксплуатации системы.

Защита от несанкционированного доступа обеспечивается пломбированием корпуса УИ 1005. Нанесение знака поверки на корпусы составных частей системы не предусмотрено ее условиями эксплуатации.

Заводской номер системы наносится наклейкой на нижнюю или заднюю поверхность корпусов всех составных частей системы в формате «СКП 1008 зав. № 001».

Общий вид составных частей системы, наклейки с заводским номером и место пломбировки от несанкционированного доступа приведены на рисунках 1-3.

Рисунок 1 - Составные части системы

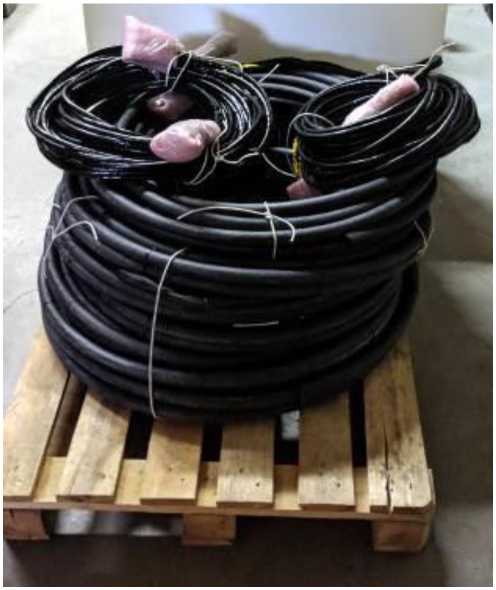

Рисунок 2 - Комплект кабелей

СКП 1008 зав. № 001

Рисунок 3 - Наклейка с заводским номером

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) системы находится в исполняемом файле skp1008_metr.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	skp1008 metr
Номер версии (идентификационный номер) ПО	1.00
Цифровой идентификатор ПО	70bd69e587aec423150848a23e3269bc
Алгоритм вычисления контрольной суммы исполняемого кода	MD5
Другие идентификационные данные	Система контроля параметров СКП 1008. Комплекс программного обеспечения СКП 1008-КПО. Программа метрологических испытаний

Метрологически значимая часть ПО системы и измеренные данные достаточно защищены с помощью средств защиты от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Метрологические характеристики системы нормированы с учетом ПО.

Метрологические и технические характеристики

Таблица 2 -

Наименование характеристики	Значение	Кол-во ИК
ИК отношения сопротивлений постоянному току
Диапазон измерений отношения сопротивлений постоянному току (при общем сопротивлении от 200 до 6500 Ом), %	от 0 до 100	14
Пределы допускаемой приведенной к диапазону измерений погрешности измерений отношения сопротивлений постоянному току, %	±0,5
ИК сопротивления постоянному току, соответствующего температуре, измеряемой термопреобразователями сопротивления по ГОСТ 6651-2009
Диапазон измерений сопротивления постоянному току, соответствующего температуре от -50 °C до +50 °C, Ом	от 80,00 до 119,70
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному току, соответствующего температуре, выраженной в единицах индицируемой температуры, °C	±0,5	16
Номинальная статическая характеристика преобразования	100П по ГОСТ 6651-2009 (Ro = 100 Ом, а = 0,00391 °C-1)

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Параметры электрического питания:
- напряжение переменного тока, В	230±23
- частота переменного тока, Гц	50±1
Потребляемая мощность, В^А, не более	1500
Габаритные размеры (длина; ширина; высота), мм, не более:
- устройство измерительное УИ 1005	320; 225; 75
- устройство отображения информации	380; 310; 40
- принтер	405; 380; 205
- фильтр	320; 145; 65
Масса, кг, не более:
- устройство измерительное УИ 1005	1,5
- устройство отображения информации	3
- принтер	9
- фильтр	1
Условия эксплуатации:
- температура окружающей среды, °С	от +10 до +30
- относительная влажность, %	от 30 до 80
- атмосферное давление, кПа	от 84 до 106

Таблица 4 - Показатели надежности

Срок службы, лет, не менее	15
Наработка до отказа, ч, не менее	4000

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Система контроля параметров СКП 1008 зав. № 001
Устройство измерительное УИ 1005 ТУ 4222-010-23101985-2010		1 шт.
Устройство отображения информации СКП 1008-УОИ	ЛТКЖ.411528.286	1 шт.
Принтер Катюша P130		1 шт.
Фильтр-удлинитель с ограничением импульсных и фильтрацией высокочастотных помех «Фильтр F-50Е» ТУ 3464-019-87323335-2009		1 шт.
Комплект монтажных частей СКП 1008-КМЧ	ЛТКЖ.411971.047	1 шт.
Комплект ЗИП-О СКП 1008-ЗИП-О	ЛТКЖ.411973.032	1 шт.
Комплект проверочной аппаратуры СКП 1008-КПА	ЛТКЖ.411979.107	1 шт.
Комплект кабелей СКП 1008-КК	ЛТКЖ.411971.045	1 шт.
Комплект эксплуатационных документов согласно ведомости эксплуатационных документов ЛТКЖ.411711.057 ВЭ, в т.ч.: Техническое описание Инструкция по эксплуатации Формуляр	ЛТКЖ.411711.057 ТО ЛТКЖ.411711.057 ИЭ ЛТКЖ.411711.057 ФО	1 экз. 1 экз. 1 экз.
Программное обеспечение «Система контроля параметров СКП 1008. Комплекс программного обеспечения СКП 1008-КПО» (на компакт-диске)	643.23101985.00161-01	1 шт.

Сведения о методиках (методах) измерений

приведены в разделе 5 «Общее устройство и работа» документа ЛТКЖ.411711.057 ТО «Система контроля параметров СКП 1008. Техническое описание».

Нормативные документы, устанавливающие требования к средству измерений

Государственная поверочная схема для средств измерений электрического сопротивления постоянного и переменного тока, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456;

ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем;

ЛТКЖ.411711.057 ТУ Система контроля параметров СКП 1008. Технические условия.

Правообладатель

Общество с ограниченной ответственностью   «Научно-производственное

предприятие «ПАРК-ЦЕНТР» (ООО «НПП «ПАРК-ЦЕНТР»)

ИНН 7802019834

Юридический адрес: 195267, г. Санкт-Петербург, вн.тер.г. муниципальный округ

Прометей, пр-кт Просвещения, д. 85, лит. А, оф. 607 Телефон (факс): (812) 323-89-45, 320-89-45, 559-30-53

E-mail: info@parc-centre.spb.ru

Web-сайт: http://www.parc-centre.spb.ru

Изготовитель

Общество с ограниченной ответственностью   «Научно-производственное

предприятие «ПАРК-ЦЕНТР» (ООО «НПП «ПАРК-ЦЕНТР») ИНН 7802019834

Адрес: 195267, г. Санкт-Петербург, вн.тер.г. муниципальный пр-кт Просвещения, д. 85, лит. А, оф. 607 Телефон (факс): (812) 323-89-45, 320-89-45, 559-30-53

E-mail: info@parc-centre.spb.ru

Web-сайт: http://www.parc-centre.spb.ru

Испытательный центр

Федеральное государственное унитарное предприятие научно-исследовательский  институт метрологии имени

(ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, Санкт-Петербург, Московский пр-кт, д. 19

Телефон: (812) 251-76-01, факс: (812) 713-01-14

Е-mail: info@vniim.ru

Web-сайт: http://www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» января 2025 г. № 51

Регистрационный № 94334-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Калибраторы напряжения переменного тока высокочастотные Н5-9/Э

Назначение средств измерений

Калибраторы напряжения переменного тока высокочастотные (далее - калибраторы), предназначенные для воспроизведения единицы переменного тока в диапазоне частот от 30 до 2000 МГц.

напряжению источника высокочастотного напряжения. Калибраторы работают на фиксированных частотах в диапазоне от 30 МГц до 2000 МГц и воспроизводят переменное напряжение синусоидальной формы в диапазоне от 0,1 до 10 В на частотах до 1000 МГц и от 0,1 до 3 В на частотах свыше 1000 до 2000 МГц.

Воспроизводимые значения напряжения нормируются на встроенном, выведенном на переднюю панель прибора специальном соединителе « е* II» для подключения вольтметров с пробниками диаметром 20 мм.

Подключение пробников диаметром 12 и 9 мм возможно с помощью переходов TП-20/12 и TH- 20/9 (из комплекта поставки).

На розетку N-типа « е* I» на передней панели калибраторов выводится сигнал, ослабленный на 30 дБ относительно сигнала на соединителе « е* II».

На розетку «10 МГц» задней панели прибора выводится сигнал опорного кварцевого генератора частотой 10 МГц и выходным уровнем 200 мВ, который может использоваться для синхронизации частот внешних приборов по сигналу опорного кварцевого генератора калибратора напряжения.

Управление калибратором может осуществляться от клавиатуры лицевой панели прибора или по интерфейсам USB, RS-232, LAN при работе в составе автоматизированных измерительных систем.

На передней панели калибраторов размещены органы управления, подключения и цветной дисплей. На задней панели калибраторов размещены разъемы интерфейсов дистанционного управления USB, RS232, LAN, разъем выходного сигнала внутреннего опорного генератора, а также разъем для подключения кабеля питания.

Общий вид калибраторов представлен на рисунке 1. Нанесение знака поверки на калибраторы не предусмотрено. Схема пломбировки от несанкционированного доступа, место нанесения заводского номера и даты выпуска представлена на рисунке 2.

Заводской номер, обеспечивающий однозначную идентификацию каждого

экземпляра калибратора, в виде цифрового обозначения, состоящего из трех арабских цифр, наносится на маркировочную наклейку, размещаемую на задней панели калибратора, как показано на рисунке 2.

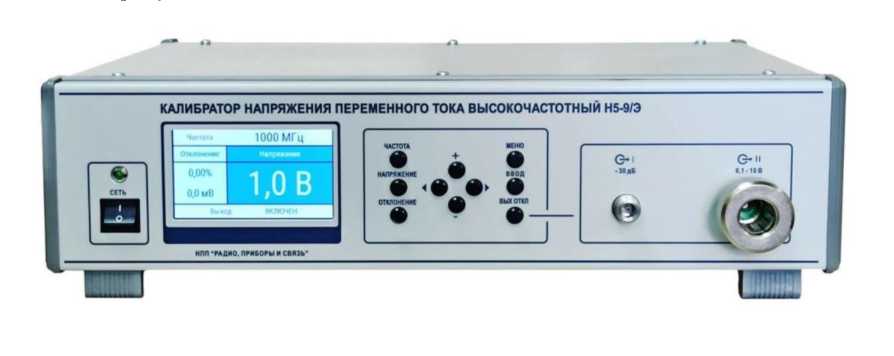

Рисунок 1 - Общий вид калибратора напряжения переменного тока высокочастотного

Н5-9/Э

Программное обеспечение

Калибраторы имеют встроенное программное обеспечение (далее по тексту - ПО) с идентификационными данными, приведенными в таблице 1.

Конструкция приборов исключает возможность несанкционированного влияния на встроенное ПО прибору и измерительную информацию. Встроенное ПО может быть установлено или переустановлено только на заводе-изготовителе с использованием специальных программно-технических средств.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.

Таблица 1 -

обеспечения

данные

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	N5-9/E
Номер версии (идентификационный номер) ПО	1.0.0

Метрологические и технические характеристики

Метрологические и технические характеристики калибраторов приведены в таблицах 2 и 3.

Таблица 2 - М

Воспроиз водимые значения напряжения, В	Доверительные границы неисключенной систематической погрешности воспроизведения напряжения, ©с, ± %, не более
	30 МГц	50 МГц	100 МГц	150 МГц	300 МГц	600 МГц	800 МГц	1000 МГц	1500 МГц	2000 МГц
10	0,2	0,2	0,2	0,2	0,2	0,3	0,4	0,6	—	—
3	0,15	0,15	0,15	0,2	0,2	0,25	0,35	0,5	0,8	1,2
1	0,07	0,075	0,08	0,08	0,1	0,2	0,3	0,4	0,6	1,0
0,3	0,15	0,15	0,16	0,18	0,2	0,3	0,45	0,6	0,7	1,2
0,1	0,2	0,2	0,2	0,3	0,4	0,5	0,6	0,7	0,9	1,2

Таблица 3 - Технические характеристики

Наименование характеристики	Значение
Условия эксплуатации:
- диапазон температур окружающего воздуха, °С	от +15 до +25
- относительная влажность окружающего воздуха, %	до 90 при +25 °С
- атмосферное давление, кПа	от 84 до 106
Питание от сети переменного тока: - частота, Гц	47 - 63
- напряжение, В	230 ± 23
Потребляемая мощность, ВА, не более	85
Габаритные размеры (ШхВхГ), мм, не более:	495x140x410
Масса, кг, не более:	10

Таблица 4 - Показатели надежности

Наименование характеристики	Значение
Наработка до отказа, ч, не менее	15000
Средний срок службы, лет	15

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность средства измерений

Таблица 5 - Комплектность

Наименование	Обозначение	Количество
Калибратор напряжения переменного тока высокочастотный Н5-9/Э	РПИС.411166.038	1 шт.
Комплект принадлежностей	РПИС.411734.014	1 шт.
Руководство по эксплуатации	РПИС.411166.038РЭ	1 шт.
Формуляр	РПИС.411166.038ФО	1 шт.

Сведения о методиках (методах) измерений

приведены в РПИС.411166.038РЭ «калибратор напряжения переменного тока высокочастотный Н5-9/Э», раздел 6 «Порядок работы».

Нормативные документы, устанавливающие требования к средству измерений

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10^-1 до 2^10⁹ Гц, утвержденная приказом Росстандарта от 18 августа 2023 г. № 1706.

Правообладатель

Общество с ограниченной ответственностью   «Научно-производственное

предприятие «Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь»)

ИНН 5261004288

Юридический адрес: 603009, г. Нижний Новгород, пр-кт Гагарина, д. 168, оф. 310

Телефон (факс): (831) 466-17-77

E-mail: rpis@mail.ru

Web-сайт: https://rpis.ru/

Изготовитель

Общество с ограниченной ответственностью   «Научно-производственное

предприятие «Радио, приборы и связь» (ООО «НПП «Радио, приборы и связь») ИНН 5261004288

Адрес: 603009, г. Нижний Новгород, пр-кт Гагарина, д. 168, оф. 310

Телефон (факс): (831) 466-17-77

E-mail: rpis@mail.ru

Web-сайт: https://rpis.ru/

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологии имени Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)

Адрес: 190005, г. Санкт-Петербург, Московский пр-кт, 19

Телефон: (812) 251-76-01

Факс: (812) 713-01-14

Е-mail: info@vniim.ru

Web-сайт: www.vniim.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314555.

УТВЕРЖДЕНО приказом Федерального агентства по техническому регулированию и метрологии от «14» января 2025 г. № 51

Регистрационный № 94339-25

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Система автоматизированная информационно-измерительная учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Литейная

Назначение средства измерений

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Литейная (далее по тексту - АИИС КУЭ) предназначена для измерений активной и реактивной электроэнергии, сбора, обработки, хранения и передачи полученной информации.

Описание средства измерений

АИИС КУЭ представляет собой многофункциональную многоуровневую автоматизированную систему с централизованным управлением и распределенной функцией измерения.

АИИС КУЭ включают в себя следующие уровни.

Первый уровень - измерительно-информационные комплексы (ИИК), включающие измерительные трансформаторы тока (ТТ), измерительные трансформаторы напряжения (ТН), счетчики активной и реактивной электроэнергии (счетчики), вторичные измерительные цепи и технические средства приема-передачи данных.

Второй уровень - информационно-вычислительный комплекс электроустановки (ИВКЭ), включающий устройство сбора и передачи данных (УСПД), технические средства приема-передачи данных, каналы связи для обеспечения информационного взаимодействия между уровнями системы, коммутационное оборудование.

Третий уровень - информационно-вычислительный комплекс (ИВК), включающий сервер сбора и сервер баз данных (ЦСОД) Исполнительного аппарата (ИА), устройство синхронизации системного времени (УССВ ИВК), автоматизированные рабочие места (АРМ), расположенные в ЦСОД ИА и в филиалах ПАО «Россети» - МЭС, ПМЭС, каналообразующую аппаратуру, средства связи и приема-передачи данных.

АИИС КУЭ обеспечивает выполнение следующих функций:

- сбор информации о результатах измерений активной и реактивной электрической энергии;

- синхронизация времени компонентов АИИС КУЭ с помощью системы обеспечения единого времени (СОЕВ), соподчиненной национальной шкале координированного времени UTC(SU);

- хранение информации по заданным критериям;

- доступ к информации и ее передача в организации-участники оптового рынка электроэнергии и мощности (ОРЭМ).

Первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые унифицированные сигналы, которые по кабельным линиям связи поступают на входы счетчика электроэнергии, где производится измерение мгновенных и средних значений активной и реактивной мощности. На основании средних значений мощности измеряются приращения электроэнергии за интервал времени 30 мин.

УСПД автоматически проводит сбор результатов измерений и состояния средств измерений со счетчиков электрической энергии (один раз в 30 минут) по линиям связи.

Сервер сбора ИВК АИИС КУЭ единой национальной (общероссийской) электрической сети (далее по тексту - ЕНЭС) автоматически опрашивает УСПД. Опрос УСПД выполняется с помощью выделенного канала (основной канал связи), присоединенного к единой цифровой сети связи электроэнергетики (ЕЦССЭ). При отказе основного канала связи опрос УСПД выполняется по резервному каналу связи.

По окончании опроса сервер сбора автоматически производит обработку измерительной информации (умножение на коэффициенты трансформации) и передает полученные данные в сервер баз данных ИВК. В сервере баз данных ИВК информация о результатах измерений приращений потребленной электрической энергии автоматически формируется в архивы и сохраняется на глубину не менее 3,5 лет по каждому параметру.

Один раз в сутки оператор ИВК АИИС КУЭ ЕНЭС формирует файл отчета с результатами измерений, в формате XML и передает его в ПАК АО «АТС» и в АО «СО ЕЭС» и смежным субъектам ОРЭМ посредством электронной почты с использованием электронно-цифровой подписи.

Каналы связи не вносят дополнительных погрешностей в измеренные значения энергии и мощности, которые передаются от счетчиков в ИВК, поскольку используется цифровой метод передачи данных.

СОЕВ функционирует на всех уровнях АИИС КУЭ. УССВ ИВК, принимающее сигналы спутниковых навигационных систем, обеспечивает автоматическую непрерывную синхронизацию времени в ИВК с национальной шкалой координированного времени UTC(SU).

ИВК выполняет функцию источника точного времени для ИВКЭ. Коррекция часов УСПД проводится при расхождении времени в УСПД и времени национальной шкалы координированного времени UTC(SU) более чем на 2 с. Интервал проверки текущего времени в УСПД выполняется с периодичностью не менее одного раза в 60 мин.

В процессе сбора информации со счетчиков с периодичностью один раз в 30 минут УСПД автоматически выполняет проверку текущего времени в счетчиках электрической энергии, и, в случае расхождения более чем на 2 с, автоматически выполняет синхронизацию текущего времени в счетчиках электрической энергии.

Нанесение знака поверки на конструкцию средства измерений не предусмотрено.

Нанесение заводского номера на конструкцию средства измерений не предусмотрено. АИИС КУЭ присвоен заводской номер 613. Заводской номер указывается в формуляре на АИИС КУЭ типографским способом. Место, способ и форма нанесения заводских номеров измерительных компонентов, входящих в состав измерительных каналов (ИК) АИИС КУЭ, приведены в формуляре на АИИС КУЭ.

Программное обеспечение

В АИИС КУЭ используется специализированное программное обеспечение автоматизированной  информационно-измерительной системы коммерческого учета

электроэнергии ЕНЭС (Метроскоп) (далее по тексту - СПО АИИС КУЭ ЕНЭС (Метроскоп)). СПО АИИС КУЭ ЕНЭС (Метроскоп) используется при учете обеспечивает обработку, организацию учета и хранения а также их отображение, распечатку с помощью принтера предусмотренных регламентом оптового рынка электроэнергии.

Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.

Метрологически значимой частью СПО АИИС КУЭ ЕНЭС (Метроскоп) являются файлы DataServer.exe, DataServer_USPD.exe.

Идентификационные данные СПО АИИС КУЭ ЕНЭС (Метроскоп), установленного в ИВК, указаны в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	СПО АИИС КУЭ ЕНЭС (Метроскоп)
Номер версии (идентификационный номер) ПО	не ниже 1.0.0.4
Цифровой идентификатор ПО	26B5C91CC43C05945AF7A39C9EBFD218
Другие идентификационные данные (если имеются)	DataServer.exe, DataServer USPD.exe

Метрологические и технические характеристики

Состав измерительных каналов АИИС КУЭ, метрологические и основные технические характеристики приведены в таблицах 2, 3, 4.

1

2

3

4

5

6

7

Пр имечания

• 1 Допускается замена измерительных трансформаторов, счетчиков, УСПД, УССВ на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 2, при условии, что владелец АИИС КУЭ не претендует на улучшение указанных в таблице 3 метрологических характеристик. Замена оформляется техническим актом в установленном владельцем порядке с внесением изменений в эксплуатационные документы. Технический акт хранится совместно с эксплуатационными документами на АИИС КУЭ как их неотъемлемая часть.

• 2 Виды измеряемой электроэнергии для всех ИК, перечисленных в таблице 2, -активная, реактивная.

Таблица 3 - Метрологические характеристики

Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении активной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		51(2)%	55 %	520 %	5100 %
		11(2)% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1	2	3	4	5	6
1 - 4, 6 (Счетчик 0,2S; ТТ 0,5; ТН 0,5)	1,0	-	1,8	1,1	0,9
	0,8	-	2,8	1,6	1,2
	0,5	-	5,4	2,9	2,2
5, 7 - 17 (Счетчик 0,2S; ТТ 0,2S; ТН 0,5)	1,0	1,1	0,8	0,7	0,7
	0,8	1,3	1,0	0,9	0,9
	0,5	2,1	1,7	1,4	1,4
18 (Счетчик 0,5S; ТТ 0,5)	1,0	-	1,7	1,0	0,8
	0,8	-	2,8	1,5	1,1
	0,5	-	5,4	2,7	1,9
Номер ИК	cosф	Границы интервала допускаемой относительной погрешности ИК при измерении реактивной электрической энергии в нормальных условиях (±5), %, при доверительной вероятности, равной 0,95
		52%	55 %	520 %	5100 %
		12% < I изм< I 5 %	I5 %<1 изм<1 20 %	I20 %<1изм<1100%	1100 %<1изм<1120%
1	2	3	4	5	6
1 - 4, 6 (Счетчик 0,5; ТТ 0,5; ТН 0,5)	0,8	-	4,4	2,4	1,9
	0,5	-	2,5	1,5	1,2
5, 7 - 17 (Счетчик 0,5; ТТ 0,2S; ТН 0,5)	0,8	2,0	1,6	1,3	1,3
	0,5	1,6	1,1	1,0	1,0
18 (Счетчик 1,0; ТТ 0,5)	0,8	-	4,4	2,4	1,8
	0,5	-	2,6	1,6	1,3

Таблица 4 - Основные технические

Наименование характеристики	Значение
1	2
Нормальные условия: параметры сети: - напряжение, % от Uном	от 99 до 101
- ток, % от Iном	от 1(5) до 120
- коэффициент мощности	0,87
- частота, Гц	от 49,85 до 50,15
температура окружающей среды, °C: - для счетчиков электроэнергии	от +21 до +25
Рабочие условия: параметры сети: - напряжение, % от Uном	от 90 до 110
- ток, % от Iном	от 1(5) до 120
- коэффициент мощности, не менее	0,5
- частота, Гц	от 49,6 до 50,4
диапазон рабочих температур окружающей среды, °C: - для ТТ и ТН	от -45 до +40
- для счетчиков	от +10 до +30
- для УСПД	от +10 до +30
- для сервера, УССВ	от +18 до +24
Надежность применяемых в АИИС КУЭ компонентов: счетчики электроэнергии СТЭМ-300: - средняя наработка на отказ, ч	220000
- среднее время восстановления работоспособности, ч	72
УСПД TOPAZ IEC DAS: - средняя наработка на отказ, ч, не менее	140000
комплекс измерительно-вычислительный СТВ-01: - средняя наработка на отказ, ч, не менее	10000
Глубина хранения информации счетчики электроэнергии: - тридцатиминутный профиль нагрузки в двух направлениях, сут, не менее	45
УСПД: - суточные данные о тридцатиминутных приращениях электроэнергии по каждому каналу и электроэнергии, потребленной за месяц, сут, не менее	45
при отключенном питании, лет, не менее	3
ИВК: - результаты измерений, состояние объектов и средств измерений, лет, не менее	3,5

Надежность системных решений:

• - резервирование питания УСПД с помощью источника бесперебойного питания и устройства АВР;

• - резервирование каналов связи: информация о результатах измерений может передаваться с помощью электронной почты и сотовой связи;

• - в журналах событий счетчиков и УСПД фиксируются факты:

- параметрирования;

• - пропадания напряжения;

• - коррекция шкалы времени.

Защищенность применяемых компонентов:

• - наличие механической защиты от несанкционированного доступа и пломбирование:

• - счетчиков электроэнергии;

• - промежуточных клеммников вторичных цепей напряжения;

• - испытательной коробки;

• - УСПД.

• - наличие защиты на программном уровне:

• - пароль на счетчиках электроэнергии;

• - пароль на УСПД;

• - пароли на сервере, предусматривающие разграничение прав доступа к измерительным данным для различных групп пользователей.

Возможность коррекции шкалы времени в:

• - счетчиках электроэнергии (функция автоматизирована);

• - УСПД (функция автоматизирована).

Знак утверждения типа

наносится на титульный лист формуляра АИИС КУЭ типографским способом. Нанесение знака утверждения типа на средство измерений не предусмотрено.

Комплектность средства измерений

Комплектность АИИС КУЭ приведена в таблице 5.

Таблица 5 - Комплектность

Наименование	Обозначение	Количество шт./экз.
Трансформатор тока	ТВ	15
Трансформатор тока	ТГФМ-110	24
Трансформатор тока	СА 245	6
Трансформатор тока	ТГФМ-110	6
Трансформатор тока	Т-0,66	3
Трансформатор напряжения	НКФ-220-58 У1	6
Трансформатор напряжения	НКФ-110-57 У1	5
Трансформатор напряжения	НКФ110-83У1	1
Счетчик электрической энергии многофункциональный	СТЭМ-300	18
Устройство сбора и передачи данных	TOPAZ IEC DAS	1
Комплекс измерительно-вычислительный	СТВ-01	1
Формуляр	АУВП.411711.ФСК.ОРЭМ.СЗ.	1
	П2200628.ФО

Сведения о методиках (методах) измерений

приведены в документе «Методика измерений электрической энергии и мощности с использованием системы автоматизированной информационно-измерительной коммерческого учета электроэнергии АИИС КУЭ ЕНЭС ПС 220 кВ Литейная», аттестованном ООО «ИЦ ЭАК», г. Москва уникальный номер записи в реестре аккредитованных лиц № RA.RU.311298.

Нормативные документы, устанавливающие требования к средству измерений

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ Р 59793-2021 «Информационные технологии. Комплекс стандартов на автоматизированные системы. Автоматизированные системы. Стадии создания»;

ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем. Основные положения».

Правообладатель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Юридический адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Изготовитель

Публичное акционерное общество «Федеральная сетевая компания - Россети» (ПАО «Россети»)

ИНН 4716016979

Адрес: 121353, г. Москва, вн.тер.г. муниципальный округ Можайский, ул. Беловежская, д. 4

Телефон: +7 (800) 200-18-81

Факс: +7 (495) 664-81-33

E-mail: info@rosseti.ru

Web-сайт: www.rosseti.ru

Испытательный центр

Общество с ограниченной ответственностью «ЭнерТест» (ООО «ЭнерТест»)

Адрес: 141401, Московская обл., г. Химки, ул. Рабочая, д. 2А, к. 22А, оф. 207 Телефон: +7 (495) 109-09-22

E-mail: info@enertest.ru

Web-сайт: www.enertest.ru

Уникальный номер записи в реестре аккредитованных лиц № RA.RU.314754.

---
