Номер по Госреестру СИ: 54929-13
54929-13 Трансформаторы напряжения
(TVG 123)
Назначение средства измерений:
Трансформаторы напряжения TVG 123 (далее по тексту - трансформаторы) предназначены для измерения высокого напряжения переменного тока промышленной частоты и передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты, автоматики, сигнализации и управления в составе комплектных распределительных устройств (КРУ).

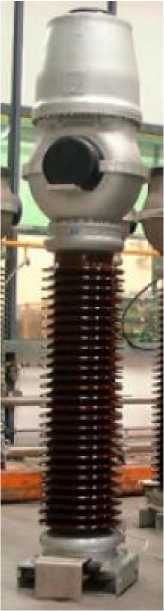

Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типаЗнак утверждения типа наносится на табличку трансформаторов методом наклейки и на титульные листы эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
Сведения о методиках (методах) измерений приведены в паспорте.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения TVG 123:
-
1. ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические
условия»;
-
2. Техническая документация фирмы «Trench Italia S.r.l.», Италия.
Лист № 3
Всего листов 3 Рекомендации по областям применения в сфере государственного регулирования обеспечения единства измерений
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-
- Трансформатор напряжения измерительный эталонный NVOS (номинальное первичное напряжение 110/V3 кВ, пределы допускаемой относительной погрешности ±0,01 %, пределы допускаемой абсолютной угловой погрешности ±1');
-
- Прибор сравнения КНТ-03, погрешность напряжения ± (0,001+0,03 Л) %, угловая погрешность ±(0,1+0,03 •Л) мин, где А - значения измеряемой погрешности;
-
- Магазин нагрузок МР3025 (± 4 %).
Изготовитель
«Trench Italia S.r.l. », Италия.
Адрес: Strada Curagnata, 37 - 17014 Bragno-Cairo Montenotte (SV), Italy
Тел.: +39 019 5161 111
Факс: +39 019 5161 401
Заявитель
Общество с ограниченной ответственностью «ПМК Холдинг» (ООО «ПМК Холдинг»), г. Москва.
Адрес: 111020, г. Москва, Боровая ул., д.7, стр. 10, комната 15.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»).
Юридический адрес: 119361, г. Москва, ул. Озерная, д. 46.
Тел. 8 (495) 437 55 77; Факс 8 (495) 437 56 66; E-mail: office@vniims.ru
Принцип действия трансформатора основан на преобразовании посредством электромагнитной индукции переменного тока одного напряжения в переменный ток другого напряжения при неизменной частоте и без существенных потерь мощности.
Трансформаторы напряжения TVG 123 представляют собой масштабные преобразователи индуктивного типа. Имеют одну первичную и три вторичные обмотки. Высоковольтная изоляция внутри обеспечивается за счет элегазовой смеси, давление которой контролируется манометром, снабженным сигнализирующими и отключающими контактами, срабатывающими при отклонении давления от нормы. Защита от возможного повышения внутреннего давления обеспечивается за счет предохранительного клапана. Сердечник трансформатора набран из листов трансформаторной стали прямоугольного сечения и имеет низкие потери.
Активная часть трансформатора помещается в кожухе головной части, расположенном наверху трубы из полимерного компаунда, армированного стекловолокном, с юбками из силиконовой резины. Высоковольтный ввод находится наверху головной части. Выводы вторичных обмоток подключены к клеммам распределительной контактной коробки на корпусе у основания трансформатора.
Общий вид трансформаторов напряжения TVG 123 представлен на рисунке 1.
Рис.1. Общий вид трансформаторов напряжения TVG 123.
Лист № 2 Всего листов 3
Трансформатор напряжения TVG 123 - 6 шт.
(Зав. №№30082545 - 30082550).
Паспорт - 6 экз.
Таблица 1 - Основные метрологические технические характеристики
Характеристики |
Значение |
Наибольшее рабочее напряжение, кВ |
126 |
Номинальное напряжение первичной обмотки, В |
110000/^3 |
Номинальные вторичные напряжения, В - измерительных обмоток |
100/\3; 100/3; |
- дополнительной вторичной обмотки |
100 |
Класс точности / нагрузка, А | |
- измерительных обмоток |
0,2/75; 0,5/150 |
- дополнительной вторичной обмотки |
3P/200 |
Номинальная частота, Гц |
50 |
Климатическое исполнение по ГОСТ 15150-69 |
У1 |
Масса, не более, кг |
440 |
Габаритные размеры, не более, мм (длина х ширина х высота) |
2110х500х2110 |
