Характери

стики

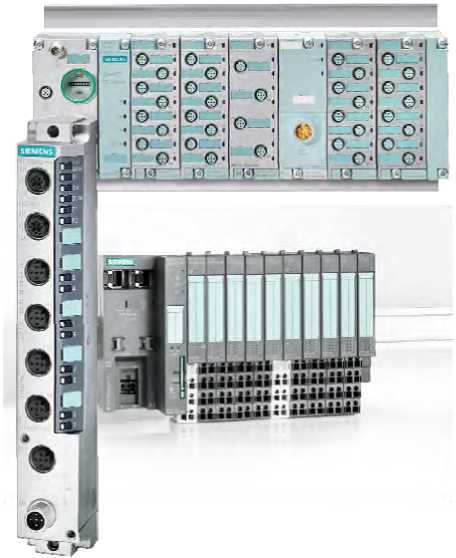

ET200Pro

ET200Eco

ET200S

ET200 М

ET200iSP

Класс защиты по ГОСТ 14254-96

IP65/67

IP65/67

IP20

IP20

IP30

Особенности применения

Монтаж непосредственно на оборудовании без дополнительной защиты.

Монтаж непосредственно на оборудовании без дополнительной защиты.

Высокая гибкость применения за счёт большого числа комбинаций количества каналов ввода-вывода

Модули S7-300, в т.ч. с резервированием, с Hart-протоколом и во взрывозащищенном исполнении.

Модульная периферия для использования во взрывоопасных зонах.

Количество модулей

1 базовый модуль и до16 модулей расширения

моноблок

1 базовый модуль и до 64 модулей расширения

1 базовый модуль и до 12 модулей расширения

1 базовый модуль и до 32 модулей расширения

Температурный диапазон применения

от -25 до +

55°С

от - 25 до

+ 60°С

от 0 до +плюс 60°С при гориз. уст. от 0 до плюс 40°С при верт. уст. от минус25 до плюс 60°С SIPLUS версия

от минус 20 до плюс 70°С при гориз. уст. от минус 20 до плюс 40°С при верт.уст

Измерительный модуль

Диапазоны входных сигналов

Диапазоны выходных сигналов

Пределы основной допуск. погрешности (от верхнего предела диапазона)

Пределы доп. погрешности в рабочих условиях (от верхнего предела диапазона)

1

2

3

4

5

Для ET200S

модуль ввода сигналов напряжения

6ES7 134-4FB0x-xxxx

6AG1134-4FB0x-xxxx

от минус 10 до плюс10 В; от минус 5 до плюс 5 В от 1 до 5 В

13 бит

± 0,4 %

± 0,6 %

модуль вывода аналоговых сигналов 6ES7 134-4FB5x-xxxx

от минус 10 до плюс 10 В от минус 5 до плюс 5 В от 1 до 5 В

15 бит+знак

± 0,2 %

± 0,3 %

от минус 2,5 до плюс 2,5 В

14 бит+знак

± 0,4 %

± 0,6 %

модуль ввода сигналов напряжения

6ES7 134-4LB0x-xxxx 6AG1 134-4LB0x-xxxx

от минус 10 до плюс10 В;

от минус 5 до плюс 5 В от 1 до 5 В

15 бит

± 0,05 %

± 0,1 %

модуль ввода токовых сигналов

6ES7 134-4GB0x-xxxx 6AG1134-4GB0x-xxxx

от 4 до 20 мА

13 бит

± 0,4 %

± 0,6 %

модуль ввода токовых сигналов (станд) 6ES7 134-4GB1x-xxxx 6AG1134-4GB1x-xxxx

от 4 до 20 мА;

от минус 20 до плюс 20 мА

13 бит

± 0,4 %

± 0,6 %

модуль ввода токовых сигналов

6ES7 134-4GB5х-xxxx

6AG1134-4GB5x-xxxx

от 4 до 20 мА

15 бит

± 0,2 %

± 0,3 %

модуль ввода токовых сигналов

6ES7 134-4GB6х-xxxx

от 4 до 20 мА;

от 0 до 20 мА;

от минус 20 до плюс 20 мА

15 бит

± 0,2 %

± 0,3 %

1

2

3

4

5

модуль ввода токовых сигналов

6ES7 134-4GD0x-xxxx

6AG1134-4GD0x-xxxx

от 4 до 20 мА

13 бит

± 0,3 %

± 0,4 %

модуль ввода токовых сигналов

6ES7 134-4JD0x-xxxx

от минус 80 до плюс 80мВ; Термопары типов E, N, J, K, L, S, R, B, T

15 бит

± 0,4 %

± 0,6 %

модуль ввода токовых сигналов

6ES7 134-4MB0x-xxxx 6AG1 134-4MB0x-xxxx

от 4 до 20 мА;

от минус 20 до плюс 20 мА

15 бит

± 0,05 %

± 0,1 %

модуль ввода сигналов термопар 6ES7 134-4JB0x-xxxx

от минус 80 до плюс 80мВ;

Термопары типов

E,N,J,K,L,S,R,B,T

15 бит

± 0,4 %*⁾

± 0,6 %

модуль ввода сигналов термометров сопротивления 6ES7 134-4JB5x-xxxx 6AG1134-4JB5x-xxxx

Pt100/Ni100;

150 Ом;

300 Ом/600 Ом

15 бит

± 0,4 %

± 0,6 %

модуль ввода сигналов термопар

6ES7 134-4NB0x-xxxx

6AG1134-4NB0x-xxxx

от минус 80 до плюс 80мВ

15 бит + знак

± 0,05 %

± 0,1 %

Термопары типов E, N, J, K, L, S, R, B, T

C

°    о

"Н -Н

± 1,5 °С ± 7 °С

модуль ввода сигналов термопреобразователей сопротивления

6ES7 134-4NB5x-xxxx 6AG1134-4NB5x-xxxx

Pt100/200/500/1000

15 бит + знак

± 0,6 °С

± 1,0 °С

Cu100

± 1,0 °С

± 1,5 °С

Ni100/120/200/500/1000

± 0,2 °С

± 0,4 °С

100/300/600/3000 Ом

15 бит

± 0,05 %

± 0,1 %

модуль вывода аналоговых сигналов 6ES7 135-4FB0x-xxxx 6AG1135-4FB0x-xxxx

13 бит+знак

от минус 10 до плюс 10 В

± 0,2 %

± 0,4 %

12 бит

от 1 до 5 В

модуль вывода аналоговых сигналов 6ES7 135-4FB5x-xxxx

15 бит+знак

от минус 10 до плюс 10 В от минус 5 до плюс 5 В

± 0,1 %

± 0,2 %

14 бит

от 1 до 5 В

± 0,1 %

± 0,2 %

модуль вывода аналоговых сигналов 6ES7 135-4GB5x-xxxx

15 бит+знак

от 4 до 20 мА от минус 20 до плюс 20 мА

± 0,1 %²⁾

± 0,3 %

± 0,2 %²⁾

± 0,4 %

модуль вывода аналоговых сигналов 6ES7 135-4LB0x-xxxx 6AG1134-4LB0x-xxxx

15 бит+знак

от минус 5 до плюс 5 В от минус 10 до плюс 10 В от 1 до 5 В

± 0,05 %

± 0,1 %

модуль вывода аналоговых сигналов 6ES7 135-4GB0x-xxxx 6AG1135-4GB0x-xxxx

13 бит

от 4 до 20 мА от минус 20 до плюс 20 мА

± 0,3 %

± 0,5%

модуль вывода аналоговых сигналов 6ES7

135-4MB0x-xxxx

15 бит

от 4 до 20 мА от минус 20 до плюс 20 мА

± 0,05 %

± 0,1%

1

2

3

4

5

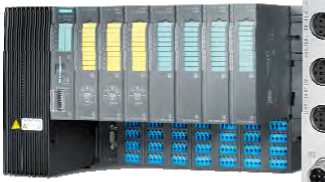

Для ET200iSP

модуль ввода токовых сигналов (2-х-пров. сх.) с поддержкой HART-прот.

6ES7 134-7TD0x-xxxx

от 4 до 20 мА

12 бит + знак

± 0,1 %

± 0,15 %

модуль ввода токовых сигналов(4-х-пров. сх.) с поддержкой HART-прот. 6ES7 134-7TD5x-xxxx

от 0 до 20 мА от 4 до 20 мА

12 бит + знак

± 0,1 %

± 0,15 %

модуль ввода сигналов термопар

6ES7 134-7SD0x-xxxx

тип ТП:

B E J K L N S R T U

15 бит + знак

± 1 °С ± 2 °С³⁾

± 1,5 °С ± 3,5 °С³⁾

от минус 80 до плюс 80мВ

± 0,1 %

± 0,15%

модуль ввода сигналов термометров сопротивления 6ES7 134-7SD5x-xxxx

Pt100 Ni100

15 бит + знак

± 0,2 °С⁴⁾

± 0,5 °С

± 0,3 °С⁴⁾

± 0,8 °С

0-600 Ом

± 0,1 %

± 0,15%

модуль вывода аналоговых сигналов с поддержкой HART-прот.

6ES7 135-7TD0x-xxxx

14 бит

от 0 до 20 мА; от 4 до 20 мА

± 0,1 %

± 0,15 %

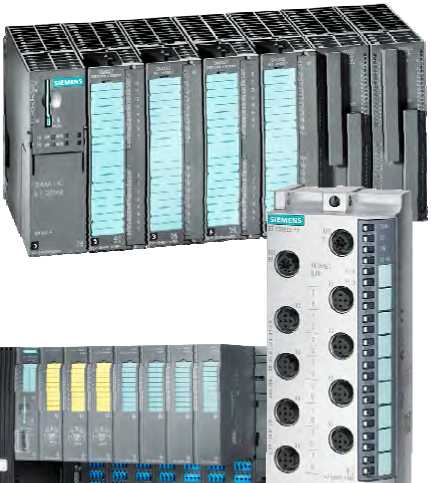

Для ЕТ200 М - модули из состава контроллера S7-300

Ex-модуль ввода аналоговых сигналов с поддержкой HART-прот.

6ES7 331-7ТВ0х-хххх 6AG1331-7TB0x-xxxx

от 0 до 20 мА; от 4 до 20 мА

от 10 до 16 бит

± 0,1 %

± 0,45 %

Ex-модуль вывода аналоговых сигналов с поддержкой HART-прот. 6ES7 332-5ТВ0х-хххх

12 бит

от 0 до 20 мА; от 4 до 20 мА

± 0,15 %

± 0,55 %

модуль ввода аналоговых сигналов с поддержкой HART-прот.

6ES7 331-7TF0х-хххх 6AG1331-7TF0x-xxxx

от минус 20 до плюс 20; от 0 до 20 мА;

от 4 до 20 мА

15 бит

± 0,1 %

± 0,15 %

модуль вывода аналоговых сигналов с поддержкой HART-прот.

6ES7 332-8TF0х-хххх

6AG1331-8TF0x-xxxx

15 бит

от 0 до 20 мА; от 4 до 20 мА

± 0,1 %

± 0,2 %

Децентрализованная периферия ЕТ200Рго

Модуль ввода аналоговых сигналов

6ES7 144-4FF0x-xxxx

от минус 10 до плюс 10 В;

от минус 5 до плюс 5 В; от 0 до 10 В;

от 1 до5 В

15 бит + знак

± 0,1 %

± 0,15 %

Модуль ввода аналоговых сигналов

6ES7 144-4GF0x-xxxx

от минус 20 до плюс 20

мА;

от 4 до 20 мА;

от 0 до 20 мА

15 бит + знак

± 0,1 %

± 0,15 %

Модуль ввода аналоговых сигналов 6ES7 144-4JF0x-xxxx

от 0 до 150 Ом; от 0 до 300 Ом; от 0 до 600 Ом;

от 0 до 3000 Ом; Pt100, 200, 500, 1000;

Ni100, 120, 200, 500, 1000

15 бит + знак

± 0,13 %

± 0,18 %

1

2

3

4

5

Модуль ввода аналоговых сигналов

6ES7 144-4PF0x-xxxx

тип ТП: B E J K L N S R T ; от минус 80 до плюс 80мВ

15 бит + знак

± 0,1 %

± 0,15 %

Модуль вывода аналоговых сигналов

6ES7 145-4FF0x-xxxx

15 бит + знак

от минус 10 до плюс 10 В

± 0,15 %

± 0,2 %

15 бит

от 0 до 10 В

14 бит

от 1 до5 В

Модуль вывода аналоговых сигналов

6ES7 145-4GF0x-xxxx

15 бит + знак

от минус 20 до плюс 20

± 0,15 %

± 0,2 %

15 бит

от 4 до 20 мА

14 бит

от 0 до 20 мА

Для ЕТ200есо

Модуль вывода аналоговых сигналов 6ES7145-6HD0x-xxxx

15 бит + знак

от минус 10 до плюс 10 В; от 1 до5 В; от 0 до 10 В

± 0,08%

± 0,15 %⁵⁾

± 0,1 % ± 0,15 %⁵⁾

от минус 20 до плюс 20 мА ; от 4 до 20 мА; от 0 до 20 мА

± 0,1 %

± 0,2 %⁵⁾

± 0,15 %

± 0,25 %⁵⁾

Модуль ввода аналоговых сигналов 6ES7144-6KD0x-xxxx

от минус 10 до плюс 10 В; от минус 5 до плюс 5 В;

от 0 до 10 В;

от 1 до5 В;

от минус 80 до плюс 80мВ

15 бит + знак

± 0,1 %

± 0,15 %⁵⁾

± 0,15 %

± 0,2 %⁵⁾

Модуль ввода аналоговых сигналов 6ES7144-6KD0x-xxxx

от минус 20 до плюс

20 мА;

от 4 до 20 мА;

от 0 до 20 мА

15 бит + знак

± 0,1 %

± 0,2 %⁵⁾

± 0,2 % ± 0,25 %⁵⁾

от 0 до 150 Ом;

от 0 до 300 Ом;

от 0 до 600 Ом;

от 0 до 3000 Ом; Pt100, 200, 500, 1000;

Ni100, 120, 200, 500, 1000

± 0,05 %

± 0,1 %⁵⁾

± 0,1 % ± 0,15 %⁵⁾

Тип ТП: E J K N

± 0,1 % ± 0,2 %⁵⁾

± 0,2 % ± 0,25 %⁵⁾

Примечания:

• ¹⁾ Значение погрешности преобразования сигналов термопар приведено без учета погрешности компенсации температуры холодного спая (внутренняя компенсация в модуле не предусмотрена)

• ²⁾ Для диапазона нагрузок от 200 до 350 Ом

• ³⁾ С использованием внутреннего канала компенсации температуры холодного спая

• ⁴⁾ Для климатического диапазона

• ⁵⁾ Для диапазона отрицательных температур
