Принцип действия хроматографов основан на разделении компонентов пробы при её прохождении в потоке газа-носителя через хроматографическую колонку и регистрации аналитического сигнала от компонента с помощью детектора.

Хроматографы представляют собой стационарные промышленные приборы и включают в себя электронный блок, один или два термостата с хроматографическими колонками и детекторами, блоки дозирования пробы и контроля газовых потоков, а также системы управления и обработки данных.

Для ввода пробы и переключения потоков между колонками, в зависимости от измерительной задачи, могут использоваться следующие устройства: мембранный кран, поворотный кран с пневмоприводом, пистонный кран жидкостного впрыскивания. В ряде случаев, для распределения потоков между колонками возможно использование бесклапанного переключения по патентованной LIVE технологии.

На передней панели хроматографов имеется сенсорный дисплей, предназначенный для управления прибором и отображения служебной и измерительной информации.

В хроматографах могут быть использованы как насадочные, так и капиллярные колонки.

В зависимости от решаемой аналитической задачи, хроматографы могут быть оснащены одним или несколькими детекторами из следующего списка:

• •  ДТП -детектор по теплопроводности;

• •  ПИД -пламенно-ионизационный детектор;

• •  ПФД- пламенно-фотометрический детектор.

Хроматографы выпускаются в двух исполнениях, которые отличаются габаритными размерами и количеством модулей внутри корпуса. В исполнении 1 в хроматографе могут устанавливаться два типа термостатов: воздушный, термостатирование в котором осуществляется циркулированием горячего воздуха, либо один или два безвоздушных, термостатирование в котором происходит без циркуляции воздуха. В исполнении 2 в хроматограф устанавливаются один или два модуля, каждый из которых представляет собой смонтированный блок из мембранного крана переключения потоков и ввода пробы, хроматографических колонок и термокондуктометрического детектора.

При необходимости установки хроматографа во взрывоопасной зоне, хроматограф может выполняться в специальном взрывозащищенном исполнении с соответствующей маркировкой, указанной в таблице 1. Взрывозащита обеспечивается как продувкой блока электроники хроматографа воздухом КИП под избыточным давлением, так и взрывозащищенным исполнением отдельных узлов и компонентов (детекторов, нагревателей, электромагнитных клапанов и т.п.). Внешний вид хроматографов приведен на рисунках 1 и 2.

Таблица 1

Место нанесения знака поверки

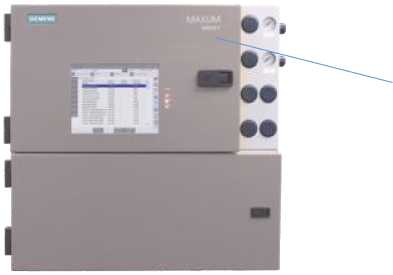

Рисунок 1 - Внешний вид хроматографов Maxum edition II (исполнение 1)

Место нанесения знака поверки

Рисунок 2 - Внешний вид хроматографов Maxum edition II (исполнение 2)

Основной комплект включает:

• -    хроматограф;

• -    руководство по эксплуатации;

• -    методику поверки МП-242-1896-2015.

1 Предел детектирования и предельное допускаемое значение относительного изменения выходного сигнала за цикл измерений 48 часов (в зависимости от типа детектора):

2 Относительное СКО выходного сигнала (в зависимости от детектора), %, не более:

• 3. Напряжение сетевого питания частотой 50±1 Гц, В                        220⁺²²-33

• 4. Потребляемая мощность, В •А, не более:                                       2000

• 5. Средний срок службы, лет, не менее                                         8

  	Лист № 4 Всего листов 4
  6. Наработка на отказ, ч, не менее 7. Габаритные размеры (ДхШхВ), мм, не более:	16000
  -исполнение 1 -исполнение 2 8. Масса, кг, не менее:	662х411х1010 662х411х683
  -исполнение 1 -исполнение 2	77 60
  9. Условия эксплуатации: о -диапазон температур окружающего воздуха, С -диапазон относительной влажности окружающего воздуха (при 25 оС), %, не более -диапазон атмосферного давления, кПа	от -18 до +50 80 от 84 до 106
