Область применения - предприятия электрических сетей, электростанций, электрических подстанций, промышленные предприятия.

Измерители SICAM P модификаций 7KG7750, 7KG7755 являются щитовыми приборами с непосредственной индикацией (7KG7750) и выводом измерительной информации в цифровом виде (7KG7750, KG7755). Модификация 7KG7750 измерителя предназначена для монтажа на панели, снабжена графическим дисплеем с разрешением 128х64 пикселей, модификация 7KG7755 предназначена для монтажа на DIN-рейку шириной 35 мм.

Принцип действия приборов основан на одновременном измерении мгновенных значений токов и напряжений с частотой дискретизации 3,6 кГц в каждой из фаз сети. Измерения проводятся с помощью быстрого 12-разрядного аналого-цифрового преобразователя. Информация о мгновенных значениях величин поступает в микропроцессор, где вычисляются значения регистрируемых параметров. Запись выбранных для регистрации параметров производится во внутреннюю память прибора, информация из которой может быть выведена по цифровому последовательному интерфейсу для дальнейшей обработки или хранения. Выбор регистрируемых параметров, режимов измерений и прочие настройки прибора могут проводиться как дистанционно c ПК, так и с помощью кнопок управления (только 7KG7750). Измеритель осуществляет прием/передачу данных по цифровому последовательному интерфейсу RS 485 со стандартными протоколами передачи данных Profibus DP или Modbus RTU, дополнительно МЭК 60870-5-103.

Измеряемые параметры:

• -  действующие значения фазных токов, их среднее значение по 3 фазам;

• - действующие значения фазных и линейных напряжений, их среднее значение по 3 фазам;

• -  активная мощность, фазная и суммарная трехфазная, с указанием направления передачи (полученная и переданная);

• - реактивная мощность, фазная и суммарная трехфазная (емкостная и индуктивная);

• -  полная мощность, фазная и суммарная трехфазная;

• -  частота;

• -  угол сдвига фаз;

• - коэффициент мощности;

• - суммарные гармонические искажения напряжения, пофазно;

• -  суммарные гармонические искажения тока, пофазно;

• - асимметрия напряжения и тока;

• - коэффициент нелинейных искажений напряжения и тока.

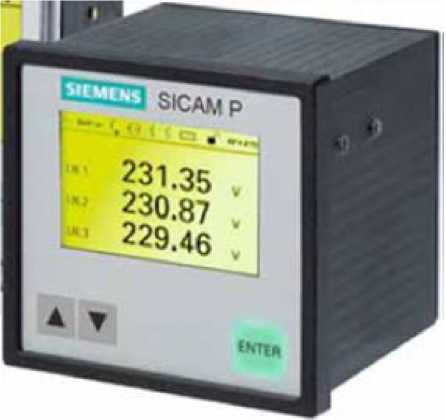

Внешний вид измерителя представлен на рисунке 1.

Рисунок 1 - Внешний вид измерителей электрических величин SICAM P модификаций 7KG7750, 7KG7755

Схема соединений: однофазная, трехпроводная или четырехпроводная трехфазная с симметричной нагрузкой, трехпроводная или четырехпроводная трехфазная с несимметричной нагрузкой.

Измеритель может комплектоваться дополнительными модулями ввода/вывода аналоговых и бинарных сигналов.

Измерители имеют внутренний архив данных и событий с метками времени от внутренних часов реального времени.

В комплект поставки входят:

• - измеритель электрических величин SICAM P модификаций 7KG7750, 7KG7755 в заказной конфигурации;

• - руководство пользователя;

• - паспорт;

• - методика поверки;

• - 1 батарея VARTA CR2032;

• - 2 крепления для монтажа в щит управления (только для 7KG7750).

Таблица 3 Метрологические характеристики SICAM P по току, напряжению и частоте

Таблица 4 Метрологические характеристики SICAM P по комплексным параметрам

- внешние электрические и магнитные поля

Рабочие условия применения:

- температура окружающего воздуха

( нормальная температура 23 °С);

- температура хранения и транспортирования

- влажность при температуре менее 30 °

- максимальная высота над уровнем моря , м

Измерители предназначены для эксплуатации внутри помещений.

Габаритные размеры, мм, не более                             96 x 96 х 90

Масса , кг, не более                                0,6 кг (без модуля ввода/вывода);

(с 1 модулем входов/ выходов и крепежной планкой)      0,65 кг

Потребляемая мощность от источника питания, А, не более            9
