Хроматографы газовые промышленные MicroSam представляют собой стационарную автоматизированную измерительную систему универсального назначения, смонтированную в полевом корпусе.

Хроматограф состоит из блока, включающего в себя термостат с термокондуктометри-че- скими детекторами (до 8 шт.) и капиллярными колонками, систему для ввода проб, модуль электронного контроля давления газа-носителя, а также узла управления и обработки данных. Термостат имеет одну изотермическую зону.

Ввод газовой пробы осуществляется посредством дозатора, не имеющего подвижных частей.

Управление хроматографом, сбор и обработка полученной информации, осуществляется с персонального компьютера или ноутбука с установленным на нем программным обеспечением Махшп Work Station посредством EtherNet интерфейса.

Связь с системой управления производством осуществляется по Modbus протоколу через последовательный интерфейс RS485. Хроматограф может быть установлен в различных труднодоступных и удаленных местах и способен длительное время работать в автономном режиме.

Хроматограф MicroSAM выполнен в прочном герметичном корпусе и имеет маркировку вызрывозащиты lExdIICT4X.

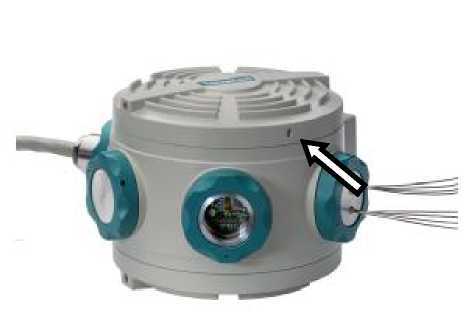

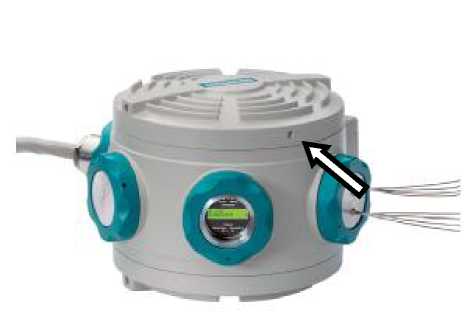

Рисунок 1. Фотография внешнего вида хроматографа газового промышленного MicroSam.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует

уровню "С" по МИ 3286-2010:

"С" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.

Влияние программного обеспечения хроматографов учтено при нормировании метрологических характеристик.

Комплект поставки определяется заказом и отражается в спецификации.

Основной комплект включает:

- хроматограф газовый (основной блок с колонками, детекторами и дозатором);

- программное обеспечение;

- руководство по эксплуатации;

- методику поверки.

Предел детектирования, предельное допускаемое значение изменения выходного сигнала за 48 часов непрерывной работы и предел допускаемого относительного СКО выходных сигналов приведены в таблице 2.

Таблица 2

Диапазон регулирования температур в термостате, °С

Абсолютная погрешность задания температуры в термостате, °С, не более Отклонение температуры в термостате от заданного значения, °С, не более Время нагрева термостата от 30 °С до 100 °С, мин, не более Потребляемая мощность, В •А, не более

Потребляемая мощность при включении, В А, не более

Габаритные размеры, мм, не более

Масса, кг, не более

Условия эксплуатации:

• - диапазон температур окружающей среды, °С

• - диапазон относительной влажности, %

• - диапазон атмосферного давления, кПа

• - напряжение питания постоянного тока, В

• - средний срок службы, лет, не менее
