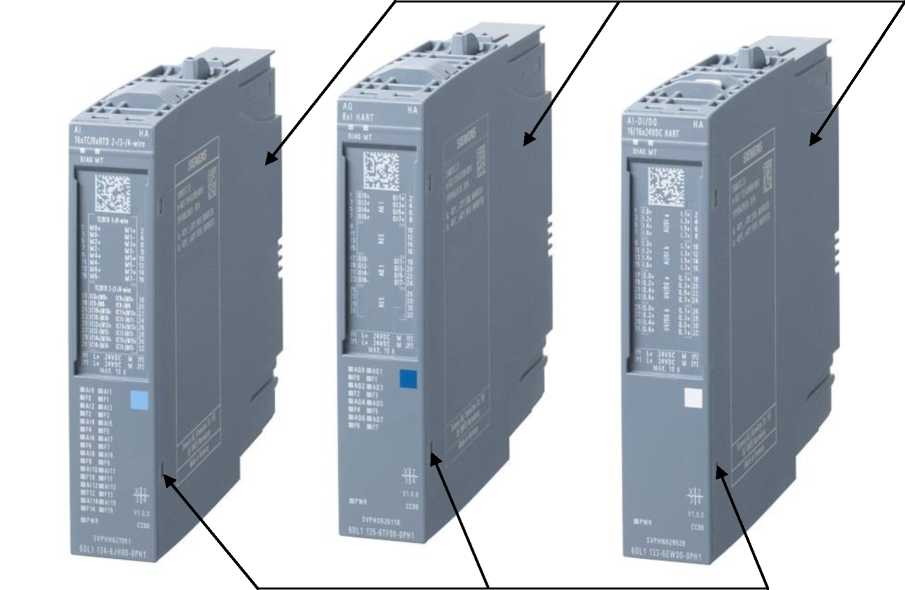

Наименование модуля

Обозначение модификации

Количество ИК, шт.

AI-DI/DQ16x24VDC HART

HA

6DL1133 -6EWxx-xxxx

16

AI 16xTC/8xRTD 2-/3-/4-wire

HA

6DL1 134-6JHxx-xxxx

8 для термопреобразователей сопротивлений или 16 для термопар

AQ 8xI HART HA

6DL1135 -6TFxx-xxxx

8

Примечание - * - «х» - циф обозначающее модификацию к

ры от 0 до 9 и/или буквы от одуля

A до Z, или их отсутствие,

Наименование

Обозначение

Количество

Модули AI, AI-DI/DQ, AQ

-

*

Руководство по эксплуатации **

-

1 экз.

Методика поверки

РТ-МП-7568-551-2020

1 экз.

Примечания

• 1 * - количество определяется заказной конфигурацией,

• 2 ** - в электронном виде доступно в сети Internet.

Наименование характеристики

Значение

Диапазоны измерений аналоговых входных сигналов силы постоянного тока, мА

от 0 до 10

от 0 до 20

от 4 до 20

Пределы допускаемой приведенной погрешности к диапазону измерений силы постоянного тока, в диапазоне температуры окружающего воздуха от -40 до +70 °C, %

±0,5

Наименование характеристики

Значение

1

2

Диапазоны измерений аналоговых входных сигналов сопротивления постоянного тока (2-,3 -,4-х проводное подключения), Ом

от 0 до 150 от 0 до 300 от 0 до 600 от 0 до 3000 от 0 до 6000

Пределы      допускаемой      приведенной

погрешности    к   диапазону    измерений

электрического сопротивления постоянного тока, в диапазоне температуры окружающего воздуха от -40 до +70 °C, %

±0,1

Обозначение типа термопреобразователей сопротивления       (2-,3-,4-х       проводное

подключения)

Pt 100, Pt 200, Pt 500, Pt 1000, 100 Н, 120 Н, 200 Н, 500 Н, 1000 Н, 10 М

Пределы допускаемой абсолютной погрешности измерений температуры для разного типа термопреобразователей   сопротивления,    в

диапазоне температуры окружающего воздуха от -40 до +70 °C, °C:

• - Pt 100, Pt 200, Pt 500, Pt 1000

• - 100 Н, 120 Н, 200 Н, 500 Н, 1000 Н

• - 10 М

±1,0

±0,4

±1,5

1

2

Обозначение типа термопар

E, N, J, K, L, S, R, B, T

Пределы допускаемой абсолютной погрешности измерений температуры для разного обозначения типа термопар, в диапазоне температуры окружающего воздуха

от -40 до +70 °C, °C

Тип T (от -200 до +400 °C)

Тип T (от -230 до -200 °C)

Тип E (от -200 до +1000 °C)

Тип E (от -230 до -200 °C)

Тип J (от -150 до +1200 °C)

Тип L (от -150 до +900 °C)

Тип K (от -150 до +1372 °C)

Тип K (от -220 до -150 °C)

Тип N (от -150 до +1300 °C)

Тип N (от -220 до -150 °C)

Тип R (от +100 до +1768 °C)

Тип R (от -50 до +100 °C)

Тип S (от +100 до +1768 °C)

Тип S (от -50 до +100 °C)

Тип B (от +700 до +1820 °C)

Тип B (от +500 до +700 °C)

Тип B (от +200 до +500 °C)

±0,6 ±1,6 ±0,5 ±1,3 ±0,5 ±0,9 ±0,8 ±1,5

±1

±1,5 ±1,2 ±1,9 ±1,2 ±1,9 ±1,5

±2 ±4

Диапазоны измерений аналоговых входных сигналов напряжения постоянного тока, мВ

от -50 до 50

от -80 до 80

от -250 до 250 от -1000 до 1000

Пределы      допускаемой      приведенной

погрешности    к   диапазону    измерений

напряжения постоянного тока, в диапазоне температуры   окружающего   воздуха   от

-40 до +70 °C, %

±0,1

Наименование характеристики

Значение

Диапазоны воспроизведения аналоговых выходных сигналов силы постоянного тока, мА

от 0 до 10

от 0 до 20

от 4 до 20

Пределы допускаемой приведенной погрешности к диапазону измерений силы постоянного тока в диапазоне температуры окружающего воздуха, %:

• - от -40 до 0 °C включ.

• - от 0 до +70 °C включ.

±0,5

±0,2

Наименование характеристики

Значение

Параметры электрического питания:

- напряжение постоянного тока, В

24

Габаритные размеры, мм, не более:

• - высота

• - ширина

• - длина

22,5

115,0

138,0

Масса, кг, не более

0,16

Условия эксплуатации:

• - температура окружающего воздуха (при горизонтальном расположении), °C

• - температура окружающего воздуха (при вертикальном расположении), °C

• - относительная влажность без конденсации, %

от -40 до +70

от -40 до +60

от 10 до 95

Условия хранения и транспортирования:

• - температура окружающего воздуха, °C

• - относительная влажность без конденсации, %

от -40 до +70

от 10 до 95
